Обзор и тестирование блока питания cooler master v750 gold

Информация из обзоров

Ряд важных параметров, влияющих на выбор качественного БП, не указывается ни на коробке, ни на сайте производителя. Возможно, только кратко и не детально в виде маркетинговой рекламы – «использование японского конденсатора».

Данные характеристики можно узнать только из подробных обзоров конкретных моделей в сети, в том числе и на нашем ресурсе.

Стабильность напряжений

По требованиям стандарта ATX12V отклонение напряжений должно укладываться в 5%. Например, для линии +12 В стабильным считается напряжение при различных нагрузках в пределах от +11.4 до +12.6 В. У качественно выполненной схемотехники отклонения укладываются в 1-2%, и это значение иногда указывается на сайте производителя.

В последнее время даже в бюджетных БП отказываются от групповой стабилизации напряжений, применяя DC-DC преобразователи. Это положительно влияет на стабильность напряжений по всем линиям. Аббревиатура DC-DC на упаковке дает некую гарантию.

Схемотехника

Фото вскрытого блока питания только в редких случаях можно увидеть на упаковке или на сайте производителя. В основном это фрагменты в виде упомянутой выше платы DC-DC преобразователя или японского конденсатора, который может быть единственным во всей схемотехнике.

Давайте рассмотрим типичную схемотехнику:

Фильтр электромагнитных помех в виде конденсаторов и дросселей. Если он отсутствует, а такое возможно в очень бюджетных моделях, то такой БП не следует рассматривать к покупке. Часть фильтра распаивается непосредственно на розетке.
Для защиты БП от короткого замыкания или импульсов напряжения устанавливается варистор и плавкий предохранитель

Они также могут отсутствовать, часто экономят именно на варисторе.

Выпрямитель тока в виде одной или двух диодных сборок, могут быть на радиаторе или без.
Корректор мощности APFC присутствует во всех современных БП, его задача обеспечивать работу в широком диапазоне входных напряжений – от 100 до 250 В.
Высоковольтный конденсатор – именно его часто ставят японского производства, но это не столь важно, если прочие комплектующие низкого качества.
Главный преобразователь. Топологии различаются: это может быть прямоходовой преобразователь (Forward), мостовой преобразователь (Bridge)

В более дорогих БП используется LLC-преобразователь, о чем производитель непременно указывает на упаковке. Его можно распознать по дополнительному дросселю и конденсатору колебательного контура.
Основной трансформатор. С него снимается напряжение +12 В. При групповой стабилизации также и +5 В.
Трансформатор дежурного питания. К дежурному питанию относиться ШИМ-контроллер и конденсаторы. К ним повышенные требования, так как они работают при выключенном ПК и вентилятор при этом не крутится.
Выпрямитель вторичной цепи. Может быть на основе диодов Шоттки в бюджетных вариантах или на основе синхронных выпрямителей в виде мосфетов, что предпочтительнее.
Групповую стабилизацию можно определить по двум дросселям – групповой стабилизации и насыщаемого дросселя.

Как мы говорили выше, все чаще используют преобразователь DC-DC. В этом случае трансформатор имеет единственную вторичную обмотку с напряжением +12 В, а напряжения +5 В и +3,3 В получают, уже преобразуя постоянный ток. Такой способ наиболее благоприятен для стабильности напряжений.
Выходной фильтр. Его задача сглаживать пульсации напряжений. В состав выходного фильтра входит дроссель и конденсаторы, в том числе и твердотельные. Экономия на данном фильтре, уменьшение количества конденсаторов и их емкости меньше 2000 мкФ приводит к большей амплитуде пульсаций, что сказывается на качестве напряжений.

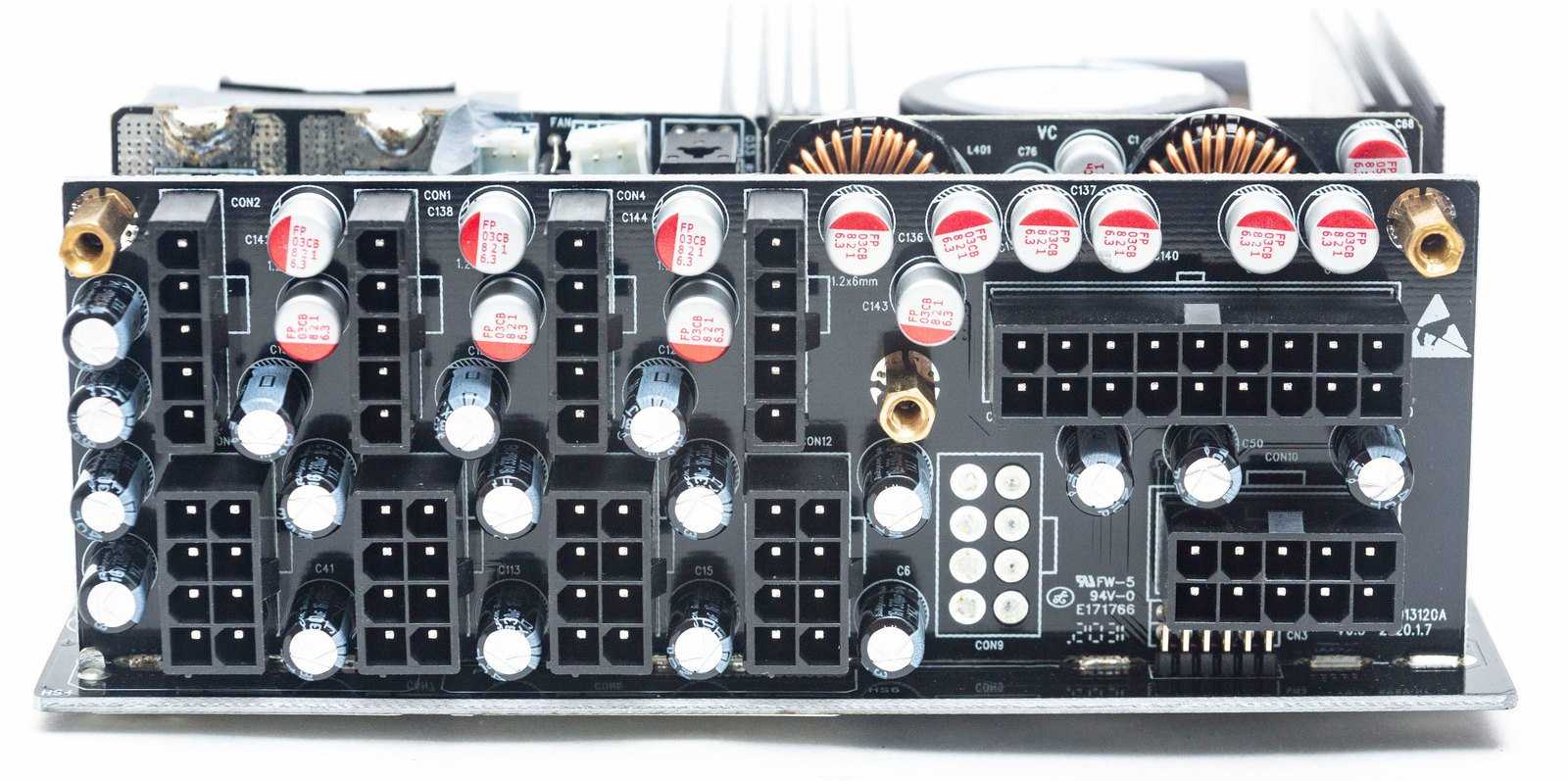

В модульных БП также имеется вертикальная плата с разъемами. В современных моделях питание на нее подается по шине, в бюджетных вариантах — по проводам.
Для охлаждения силовых элементов используются металлические радиаторы. Комплектующие с большими тепловыми потерями требуют крупных радиаторов, более эффективные могут охлаждаться и небольшими радиаторами.
Защита БП. За нее отвечает специальный контроллер – супервизор. Стандарт ATX12V предусматривает основные виды защиты, но на практике они не всегда реализованы. Важно наличие защиты от короткого замыкания по всем линиям. По спецификации установленного супервизора можно определить, какие виды защиты он поддерживает.

Упаковка и комплектация

Блок питания поставляется в картонной коробке черного цвета с цветной полиграфией. На лицевой стороне дано изображение блока питания, обозначение модели,указаны основные преимущества в виде пиктограмм: пять лет гарантии, пассивная работа вентилятора до 15% мощности и сертификат 80 PLUS Bronze.

На обратной стороне коробки находятся два графика: зависимости шума вентилятора от его оборотов и эффективность БП.

На торцах упаковки представлена спецификация, нагрузочные характеристики, количество разъемов.

Блок питания помещен в пластиковую упаковку с воздушными демпферами.

В комплекте находится руководство пользователя, винты для крепленияи набор съемных кабелей.

Кабели:

  • Основной кабель, несъемный, 20+4 пин, до системной платы – 60 см;
  • Кабель питания CPU, несъемный, 4+4 пин – 60 см;
  • Два кабеля питания PCI-E, с двумя коннекторами 6+2 пин – 55 + 12 см;
  • Два кабеля с тремя коннекторами SATA и одним MOLEX на конце – 50+12+12+12 см;
  • Один кабель с одним SATA, тремя MOLEX и одним FDD на конце 50+12+12+12+12 см;
  • Сетевой кабель – 150 см.

Все съемные кабели плоские, довольно мягкие и окрашены в черный цвет; калибр — 18AWG и 16AWG для PCI-E.

Основные несъемные кабеля в нейлоновой оплетке, края зафиксированы термоусадкой. Коннекторы разборные без защелок.

Охлаждение

За эффективное охлаждение комплектующих отвечает 120 мм вентилятор Cooler Master DF1202512RFLN с максимальными оборотами 2500 RPM.

Он выполнен на основе самосмазывающегося подшипника LDB (Loop Dynamic Bearing). Корпус подшипника полностью пыленепроницаем за счет наличия специального герметика.

До нагрузки в 15% вентилятор остается в пассивном режиме. Это, конечно, очень маленькое значение, всего 112 Вт по линии +12В. Многие компьютерные игровые сборки потребляют больше в режиме простоя, и в обычных сценариях работы компьютеравентилятор будет вращаться постоянно.

На практике вентилятор запускался при нагрузке тестового стенда от 200 Вт. До 400 Вт он оставался очень тихим, уровень шума был менее 30 дБ и не фиксировался шумомером. Далее с ростом нагрузки, и соответственно оборотов, уровень шума поднимался до комфортного значения в 40 дБ при нагрузке до 600 Вт. И только при максимальной нагрузке и ее превышении шум вентилятора был значительным — до 45 дБ. Но при такой нагрузке в реальной системе общий шум всей системы охлаждения уже будет также значительным.

Тестирование

Проверка стабильности напряжений выходных линий питания проводилась на самодельном стенде с применением мощных сопротивлений в керамических корпусах, массива ламп накаливания (12 В, 50 Вт) и регулируемой электронной нагрузки китайского производства — SJAMING 150W. Замеры осуществлялись мультиметрами MASTECH MAS830L и ваттметром бытового класса Даджет Энергомер (MT-4014). Нагрузка выходных линий осуществлялась раздельно. Температура в помещении, где проводились тесты, поддерживалась на уровне 28 °C.

Охлаждение и уровень шума

Охлаждение блока питания организовано отлично. Производитель смог вместить в корпус хороший 140-мм вентилятор Fractal Dynamic X2 GP-14 LLS (12 В, 0,4 А, 2000 об/мин, подшипник с винтовой нарезкой), что позволило обеспечить необходимый воздушный поток при невысокой скорости вращения. Прикрывает его решетка с низким коэффициентом сопротивления воздушному потоку. Как итог — блок питания работает очень тихо. Уровень шума даже при высокой нагрузке с расстояния в 1 метр оказался ниже порога чувствительности используемого в тестах шумомера Актаком АТЕ-9015 (от 30 дБА). Поэтому ниже приведен график из руководства пользователя.

Во время работы блока питания вентилятор работает постоянно, начиная с момента включения. Старт плавный, практически бесшумный. Но есть и особенность. После выключения блока питания вентилятор продолжает вращаться некоторое время (как правило до 1 минуты). Предположительно таким образом снимается остаточный заряд с каких-то из конденсаторов.

Источник дежурного питания

Неплохая компонентная база источника дежурного питания нашла отражение в цифрах. У блока хорошо стабилизированная линия +5В SB, которая спокойно выдерживает нагрузку до 17 Вт (до 3,5 А) с отклонением напряжения в пределах допустимых 5% от номинала при заявленной паспортной мощности до 15 Вт (до 3 А).

Стабилизация линий +3,3 В и +5 В

Несмотря на относительно невысокую утилизацию возможностей линий питания +3,3 В и +5 В современными комплектующими в ПК, блок питания имеет нормальный запас мощности DC-DC конвертеров. Хотя «выжимать» по ним паспортные 120 Вт комбинированной нагрузки, особенно с перекосом в сторону линии +3,3 В, все же не стоит.

Стабилизация линии +12 В

Для основной линии питания +12 В производитель заявил допустимую нагрузку до 850 Вт и токи до 70,8 А. В этих цифрах нет смысла сомневаться. При нагрузочном тестировании колебания напряжения находились на уровне, близком к погрешности измерений. Блок питания отлично справится со стабильным питанием высокопроизводительных современных комплектующих, таких как центральный процессор и видеокарта.

Схемотехника

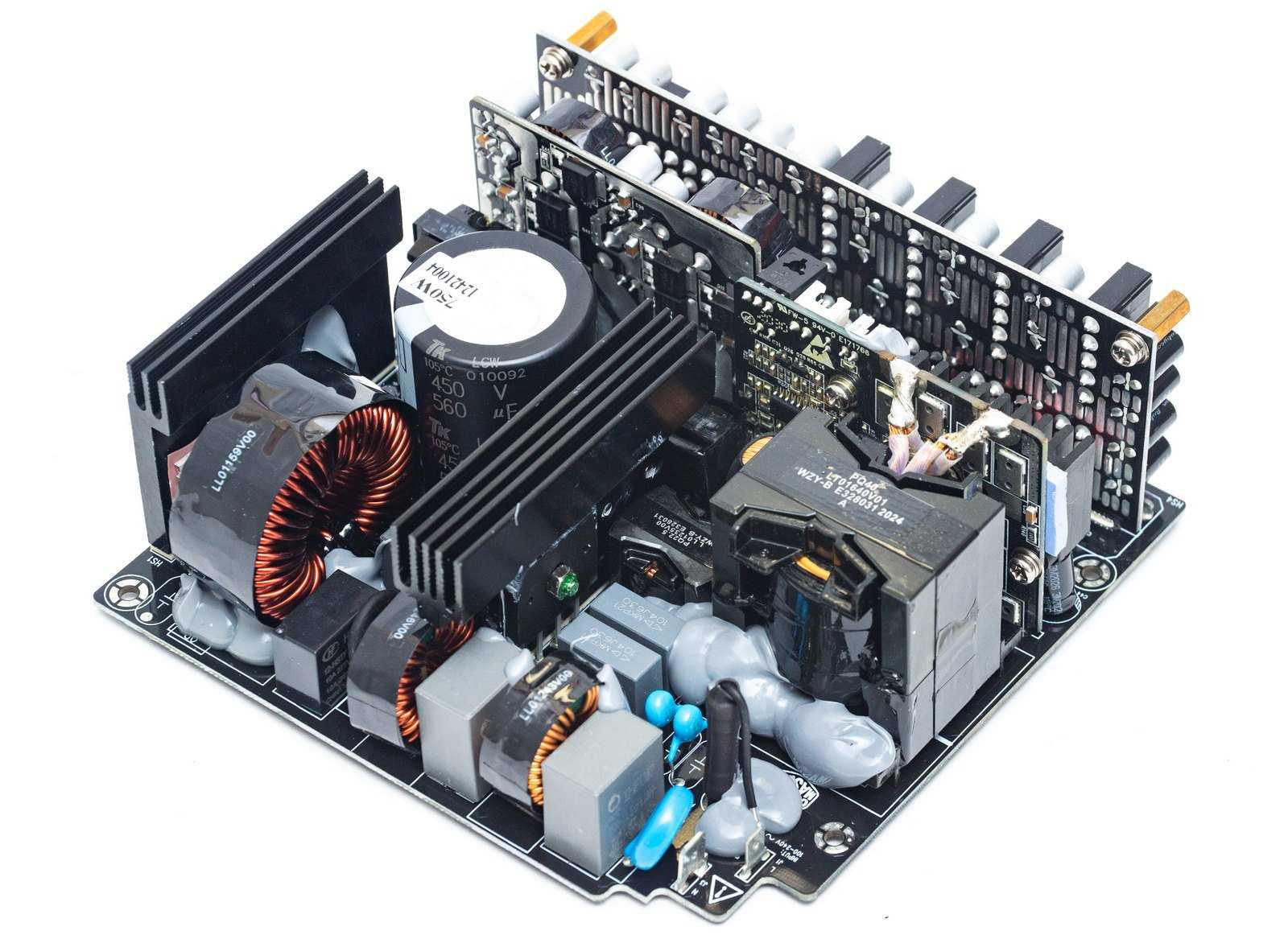

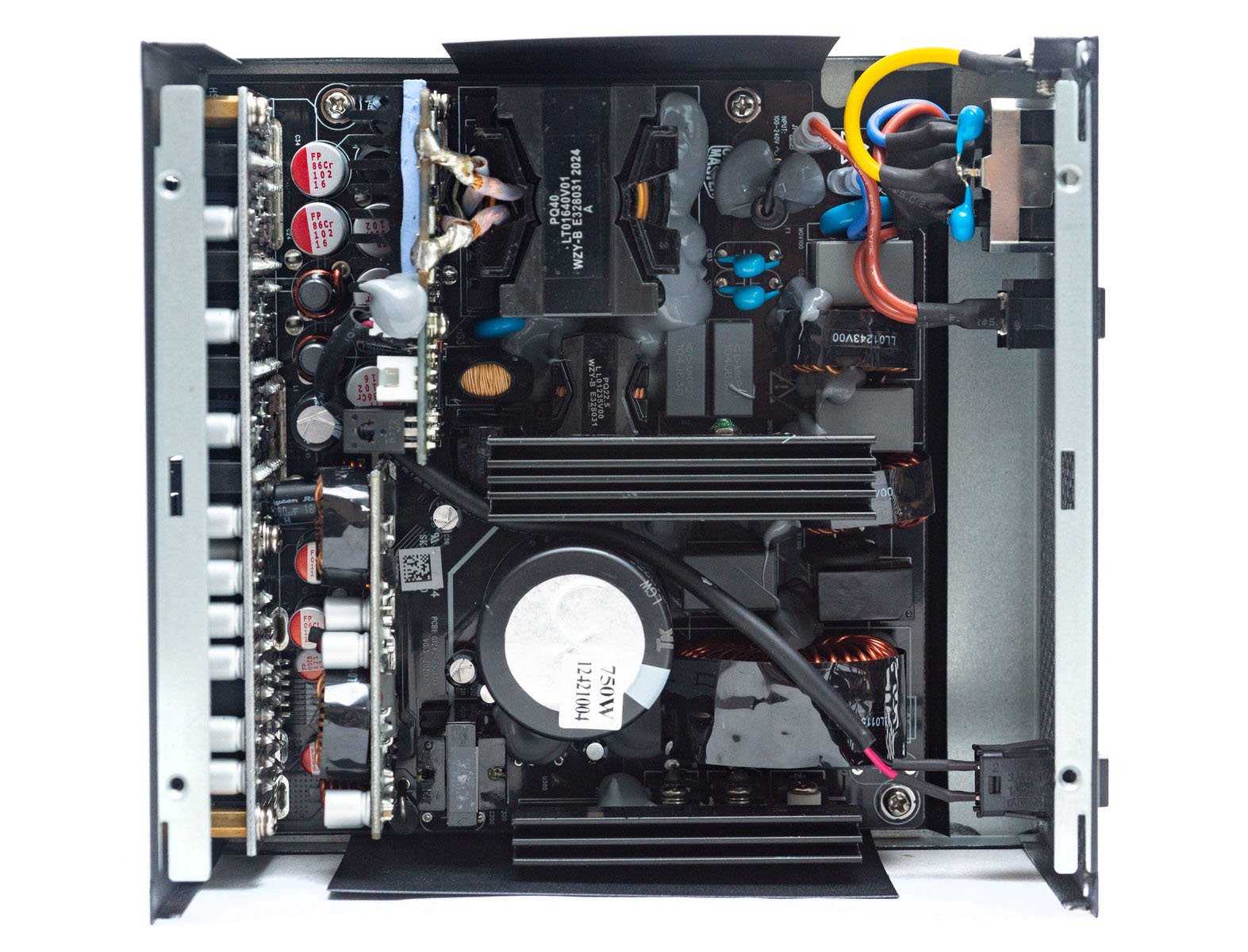

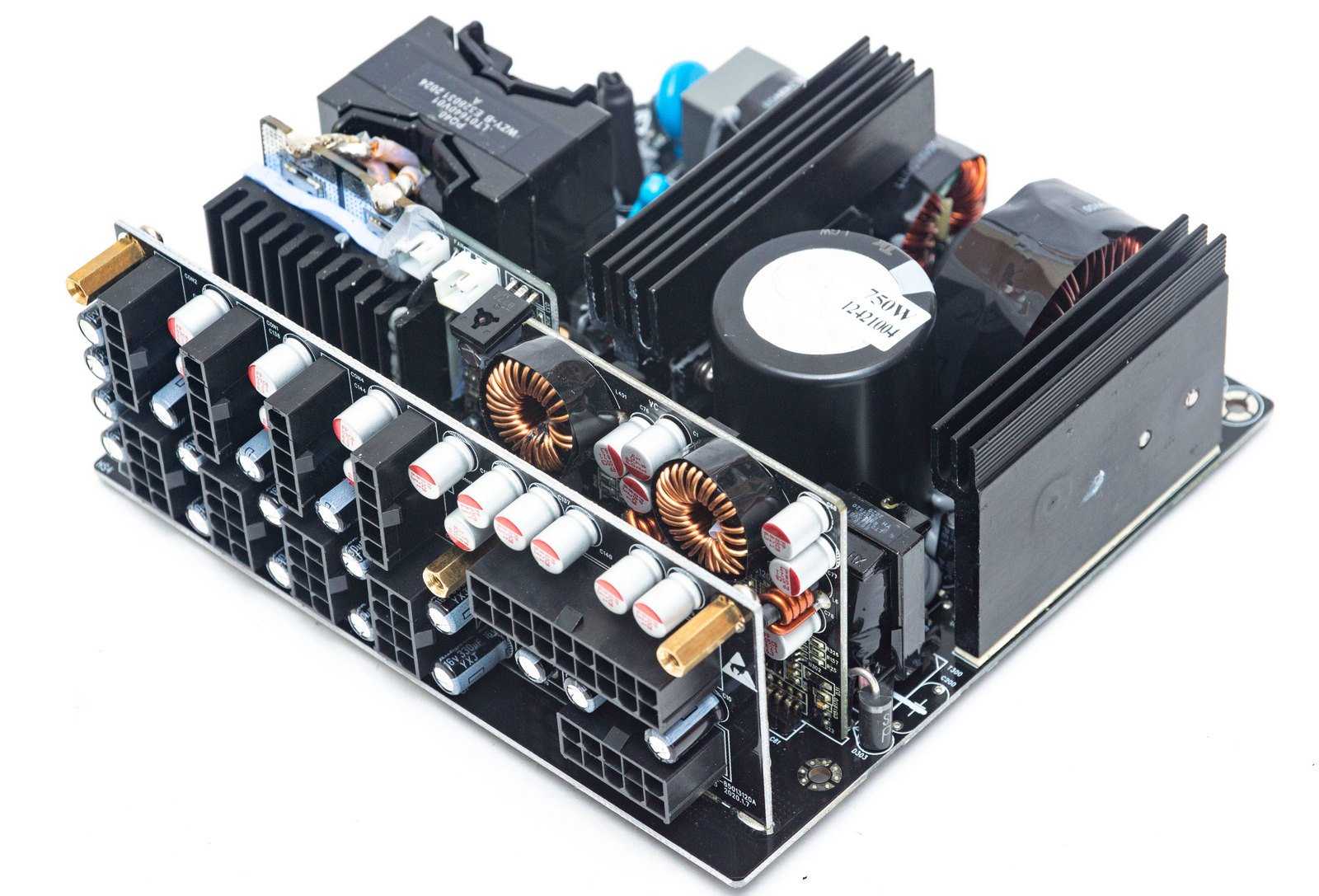

Блок питания выполнен на основе двухтактного прямоходового преобразователя и DC-DC преобразователя во вторичной цепи. Отказ от групповой стабилизации популярен в последнее время, и это хорошо сказывается на стабильности напряжений. Также мы видим еще несколько плюсов: использование мосфетов вместо диодных сборок для формирования линии +12 В и японские конденсаторы высоковольтной цепи.

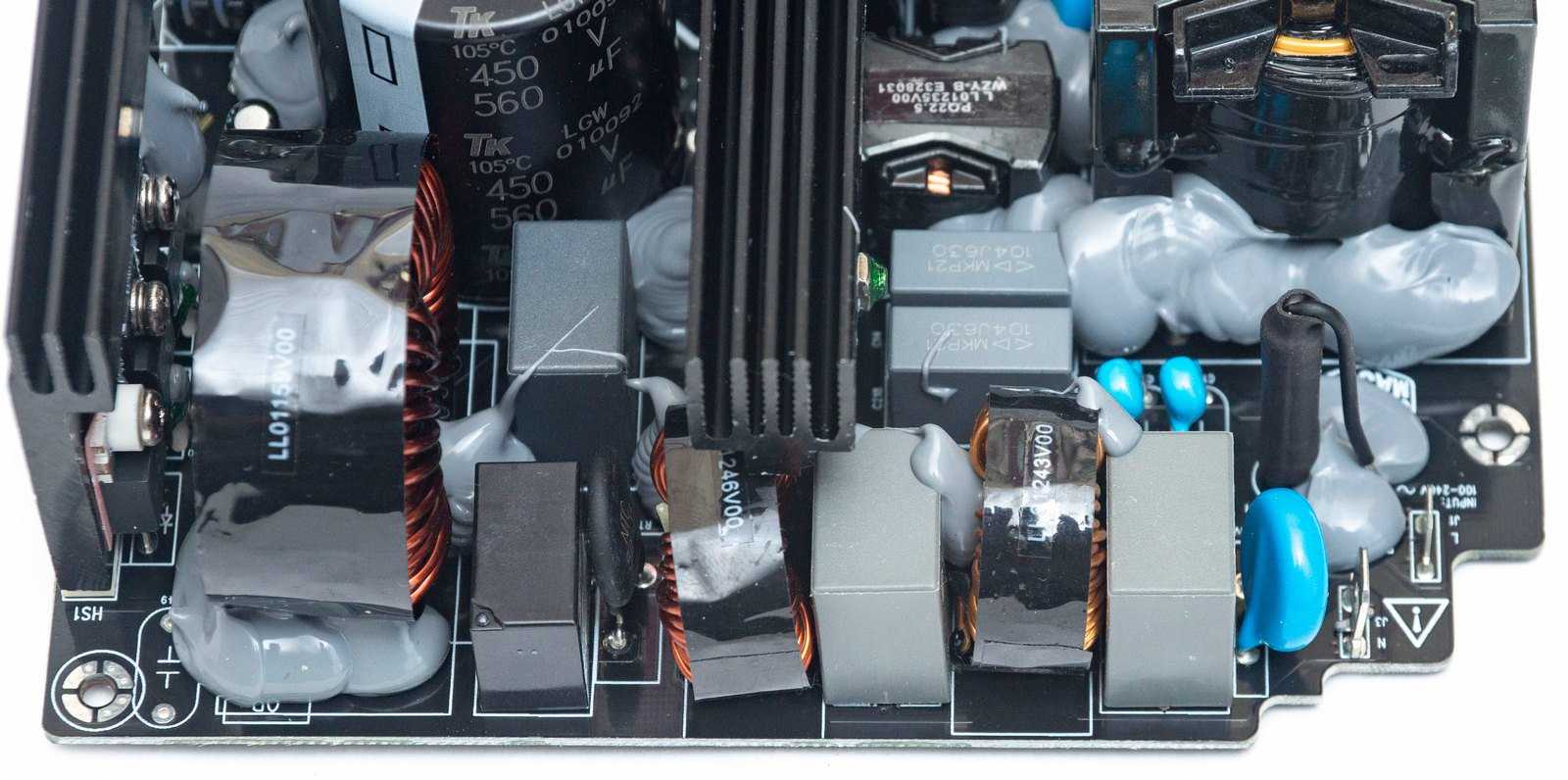

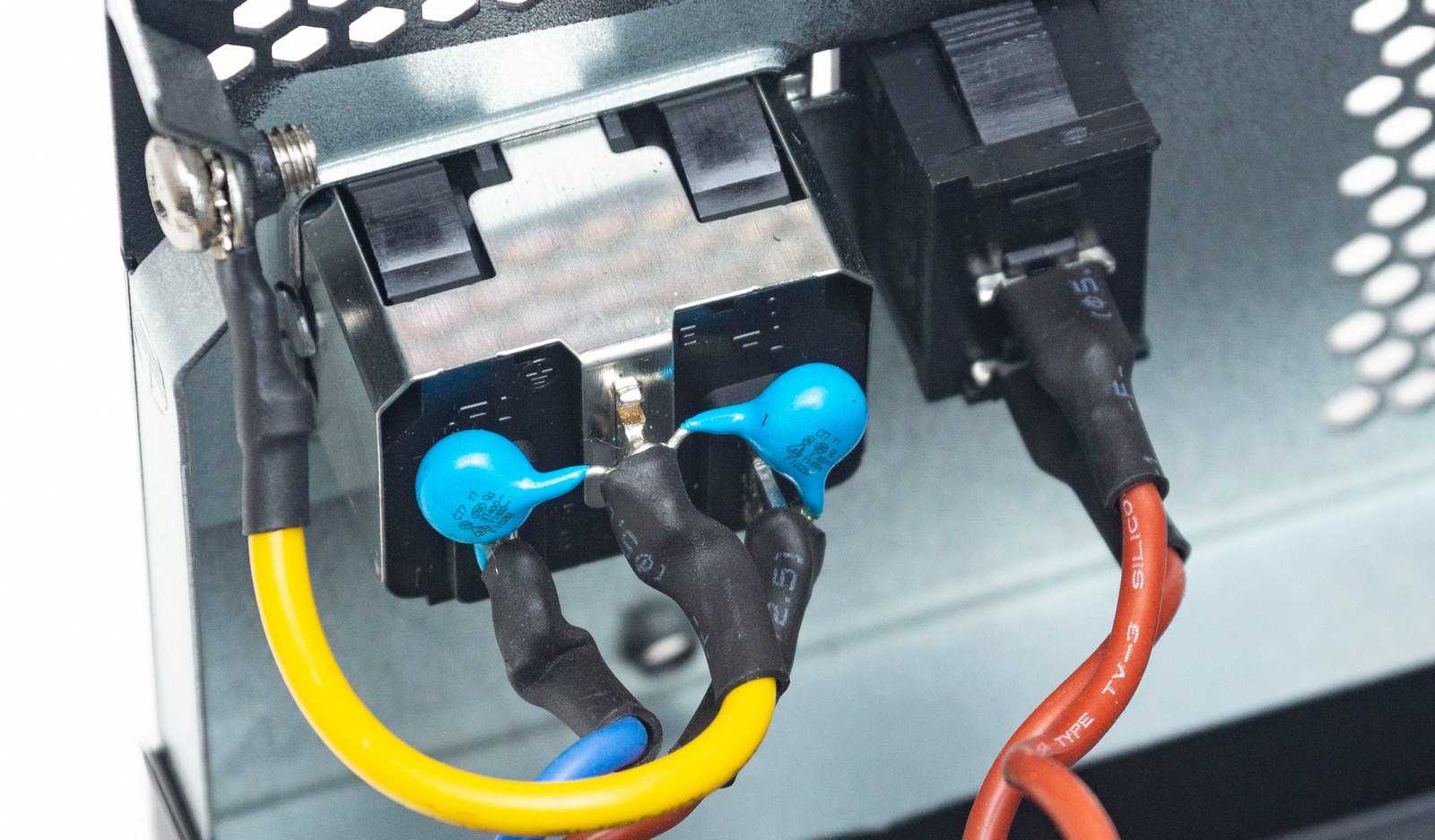

На входе мы видим EMI-фильтр, первое звено распаяно на входной розетке: два Y-конденсатора и один Х-конденсатор. Еще два Y-конденсатора, два Х-конденсатора и три дросселя распаяны на краю основной платы. Варистор отсутствует, хотя место под него на плате запланировано, имеется только плавкий предохранитель в керамическом корпусе. Дроссели намотаны проволокой мелкого сечения, что будет приводить к большему их нагреву. Этот же недостаток мы видим и на дросселе APFC.

На краю возле первого крупного радиатора находится диодная сборка GBU 808, но к радиатору она не прикручена. Хорошо заметно, что к нему плотно прилегает зеленый резистор, что опять же плохо для их взаимного нагрева.

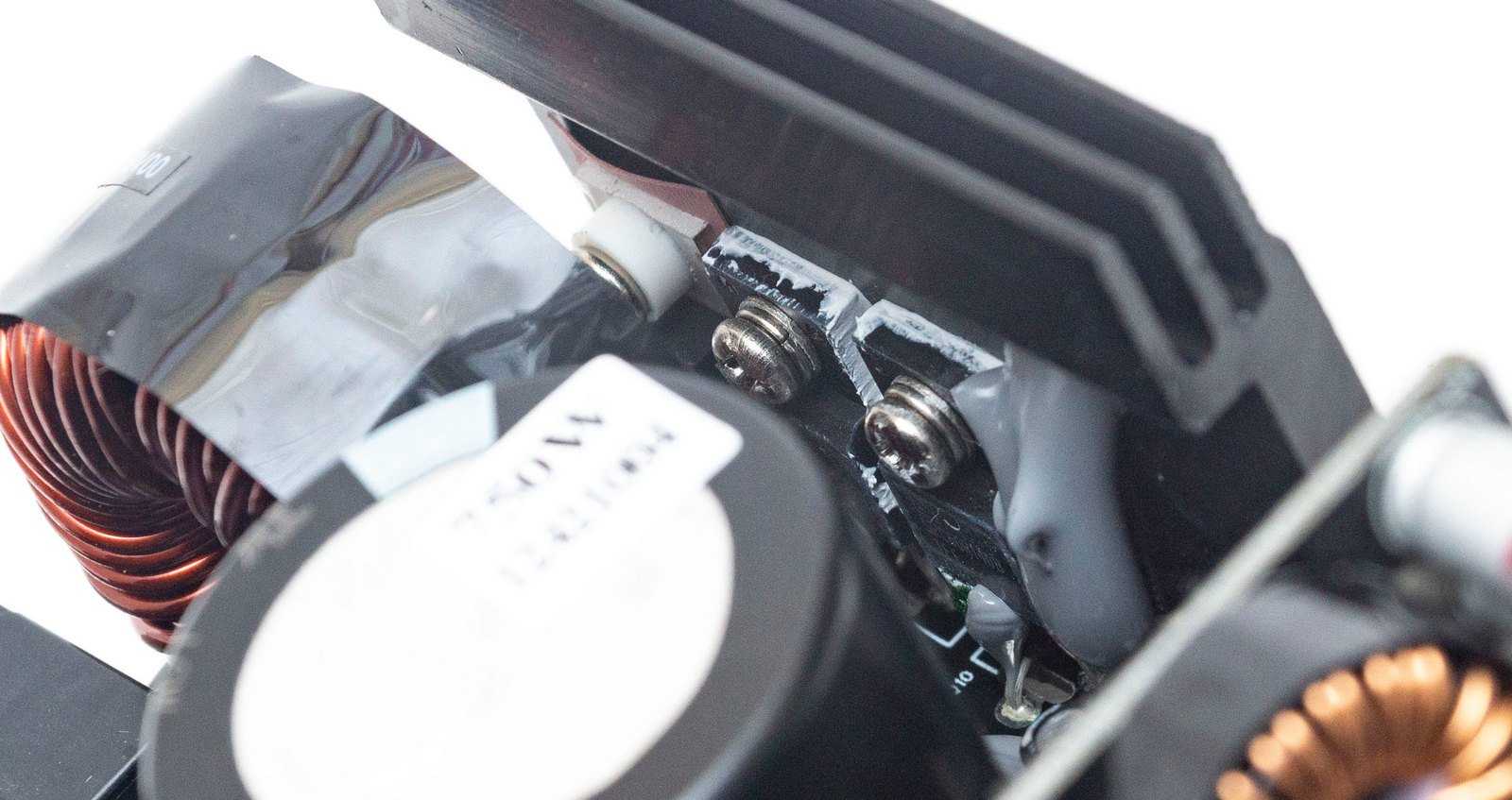

На этом же радиаторе разместились силовые элементы APFC преобразователя (диод и транзистор 20N50) и парочка транзисторов первичного преобразователя 15N50. Для охлаждения всех этих элементов оребрение радиатора должно быть более массивное.

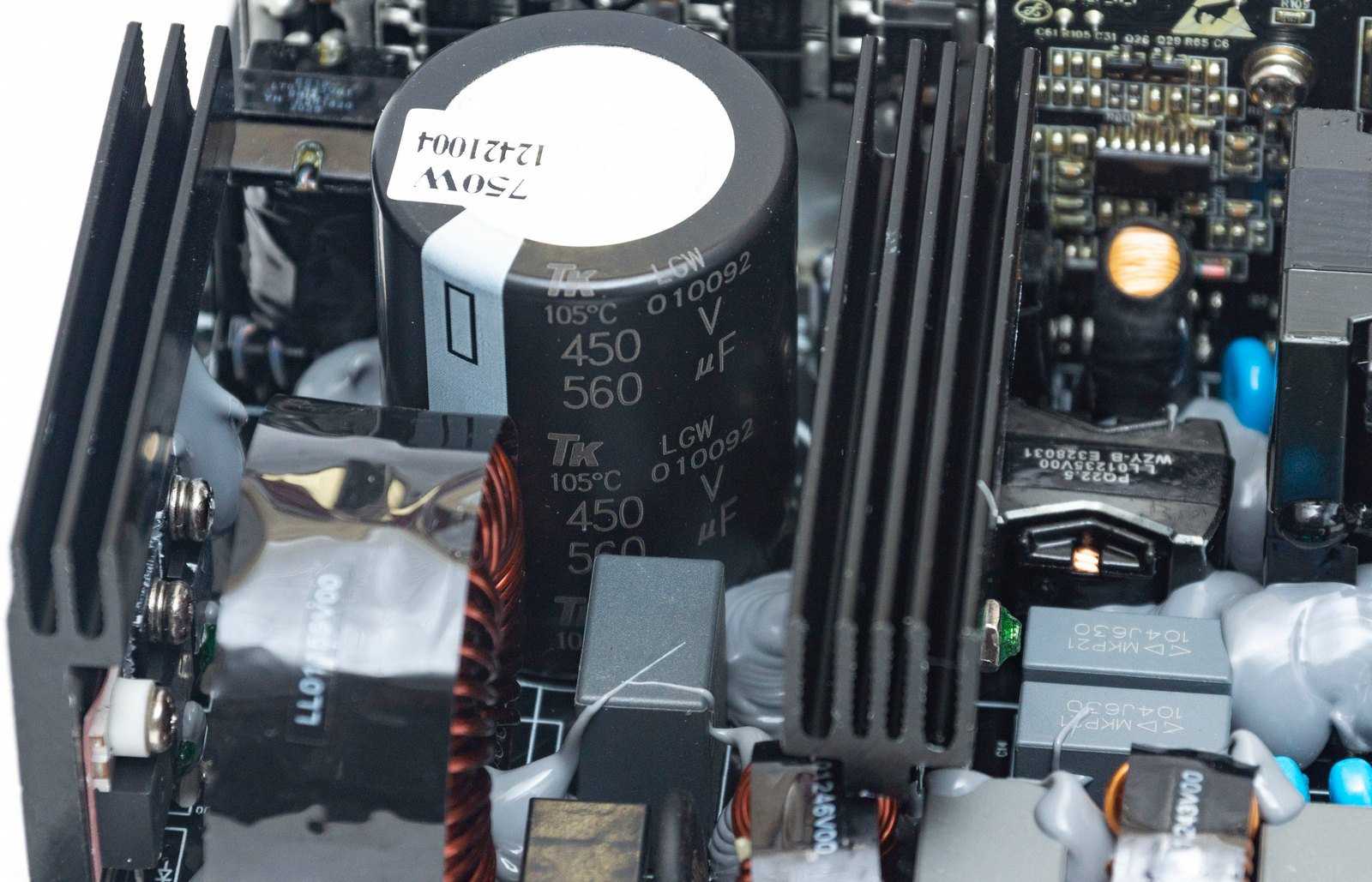

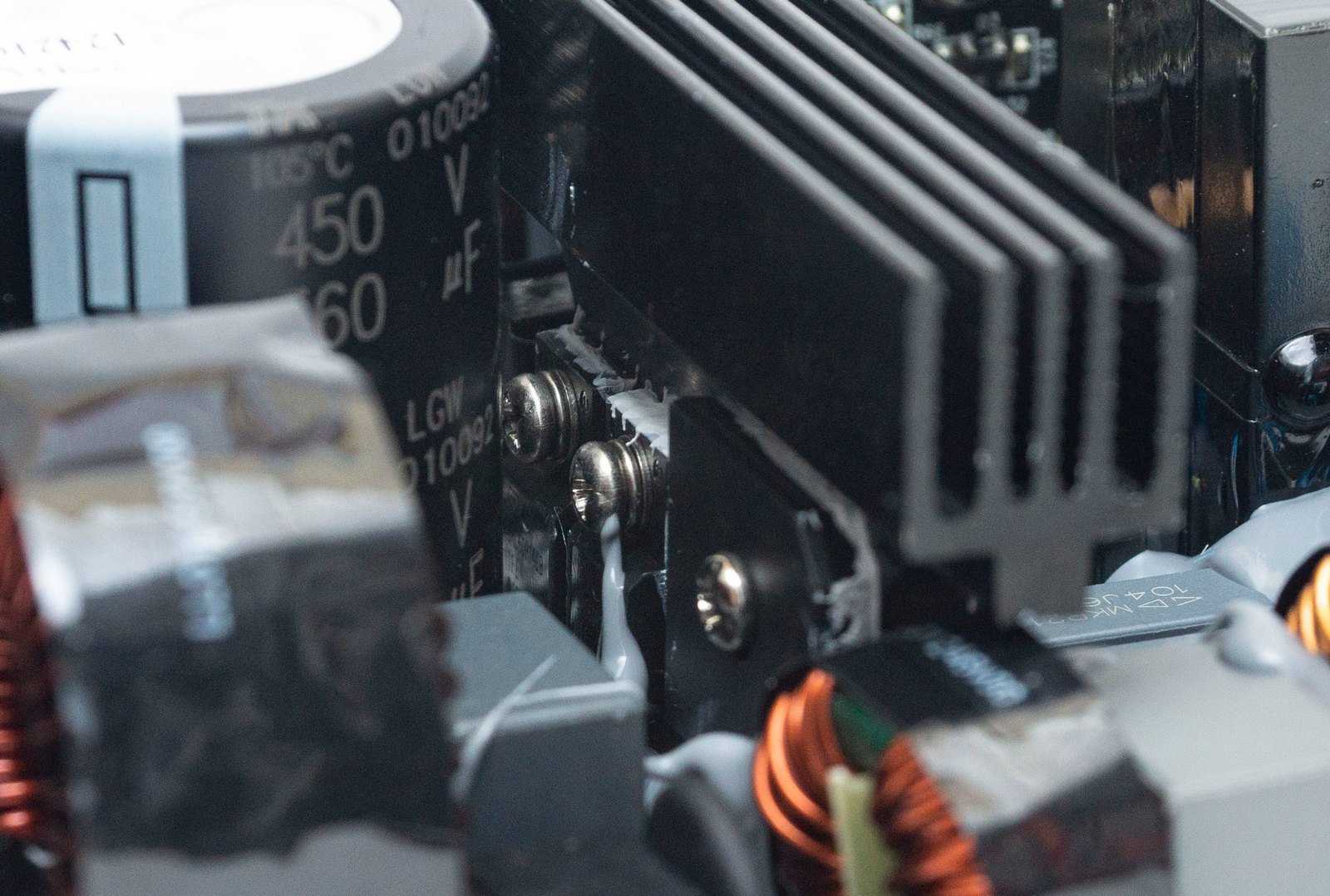

В высоковольтной цепи установлены два конденсатора среднего размера японского производства Nichicon. Емкость по 180 мкФ, рассчитаны на напряжение до 400 В и температуру до 105 °C.

Контроллер преобразователя и корректора мощности CM6800UX разместился на плате с другой стороны от радиатора.

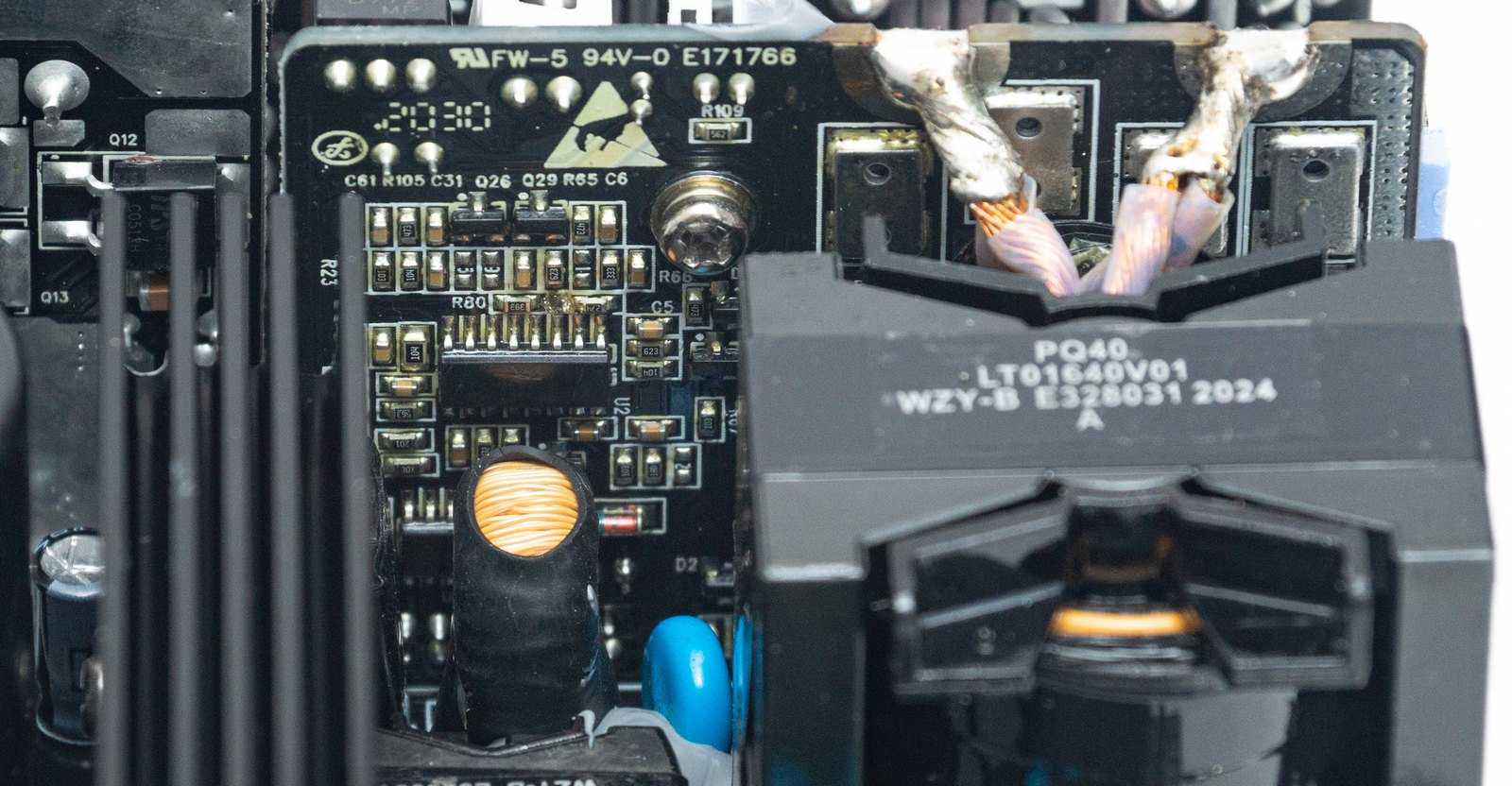

Здесь же рядом мы видим микросхему дежурного питания DP2358 и трансформатор дежурки.

Между двух радиаторов находится трансформатор основного преобразователя.

На втором радиаторе — четыре мосфета 03N06, формирующие линию +12 В. К этому же радиатору прикручен термистор, регулирующий обороты вентилятора.

Дроссель 12 В канала в отличии от прочих накручен уже проволокой большего сечения.

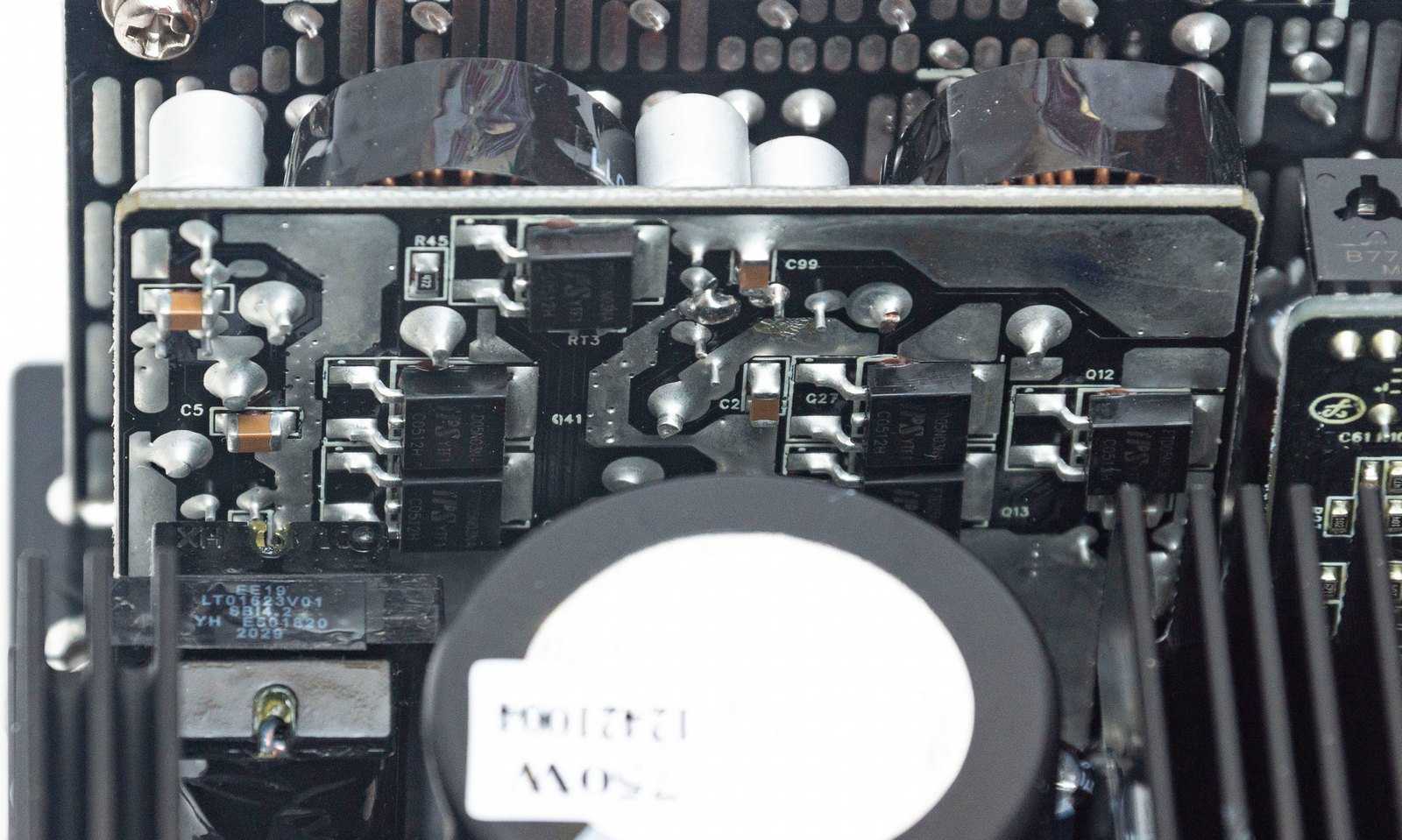

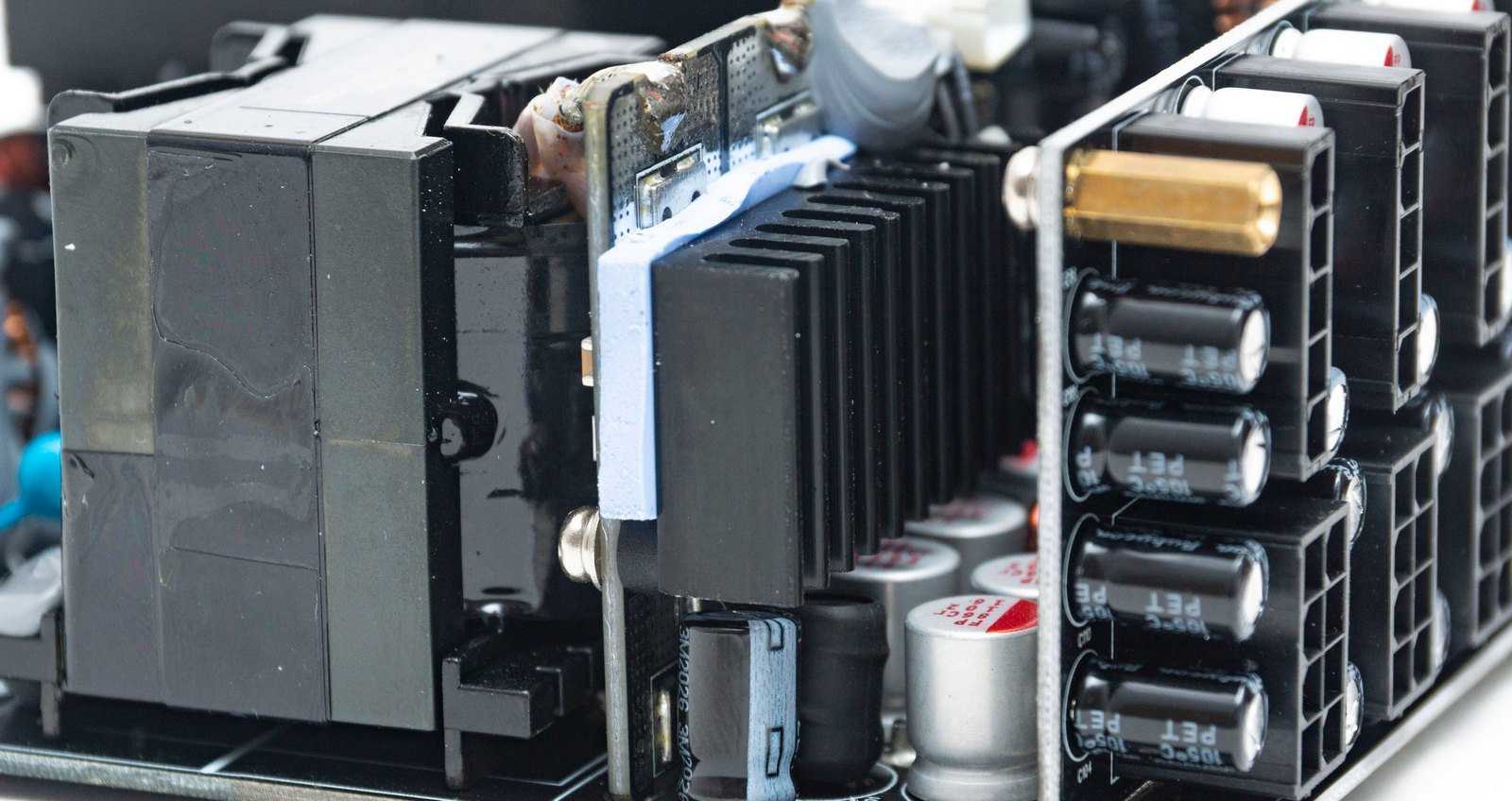

Перпендикулярно радиатору расположена вертикальная плата с DC-DC преобразователями вторичных линий.

На плате — четыре транзистора M3004D, по два на каждый канал, и контроллер APW7159C.

В выходном фильтре мы видим парочку твердотельных конденсаторов и полимерные высокотемпературные конденсаторы TMX Asia’X.

За все виды защиты отвечает супервизор GR8329N.

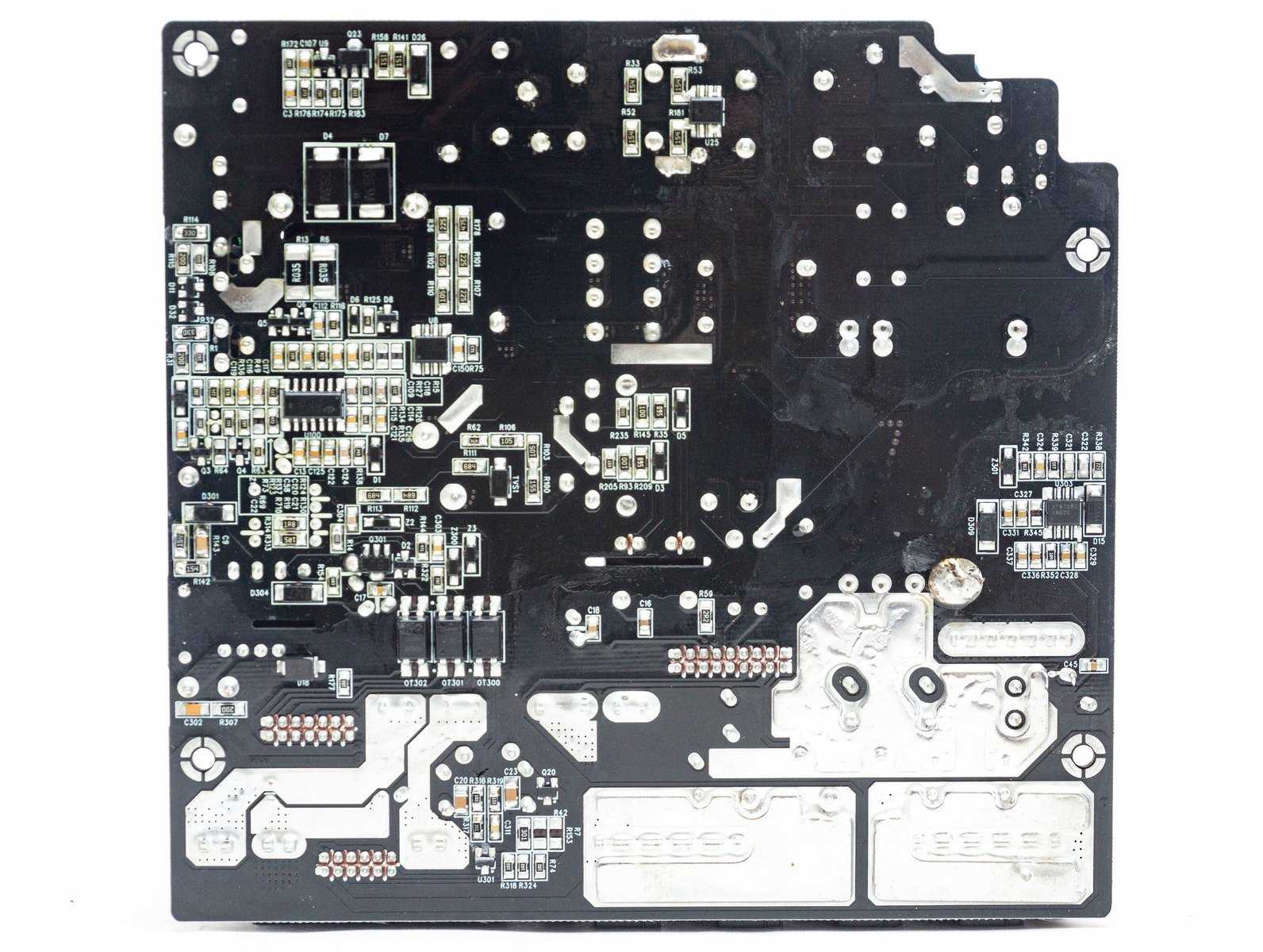

На обратной стороне платы мы видим аккуратную пайку, следов неотмытого флюса нет.

Тестирование

Тестовый стенд позволяет нагружать линию +12 В с шагом в 100 Вт. Линии +3.3 В и +5 В подключались к постоянной нагрузке в 50 Вт, что является типичной нагрузкой на этих линиях в реальной системе.

По требованиям стандарта ATX отклонение не должно превышать 5%; таким образом, норма для линии +12 В лежит в пределах 11.4-12.6 В.

На графиках мы видим хорошую стабилизацию напряжений,в пределах нормы. На низковольтных линиях изменения от +3% до -3%. Самые минимальные изменения напряжения на линии +12 В, связано это с использованием DC-DC-преобразователей.

Максимальный КПД составил 85% в диапазоне нагрузки от 300 до 400 Вт. Это полностью соответствует стандарту 80 PLUS Bronze.

Тестирование

Тестовый стенд позволяет нагружать линию +12 В с шагом в 100 Вт. Линии +3.3 В и +5 В подключались к постоянной нагрузке в 50 Вт.

По требованиям стандарта ATX12V отклонение не должно превышать 5%. Для линии +12 В нормальным считается напряжение в пределах от +11.4 до +12.6 В.

Стабильность напряжений по всем каналам очень хорошая. Изначально напряжения завышены на линиях +12 В и +5 В до 1% и проседают при максимальной нагрузке незначительно, также не более 1%. На линии +3.3 В напряжение завышено до 2% и проседает до номинального значения под нагрузкой.

Уровень КПД полностью соответствует стандарту 80 PLUS Gold для сетей 230 В, максимальные 93% демонстрируются при нагрузке от 300 до 500 Вт. С учетом КПД при нагрузке 20 и 100% можно сказать, что эффективность данного БП лишь немного не дотягивает до сертификата 80 PLUS Platinum, что косвенно также говорит об использовании качественных высокопроизводительных комплектующих в схемотехнике.

Спецификация

При взгляде на сухие цифры спецификации создается впечатление, что VTE 600W принципиально отличается от серий STE и STX только наличием «бронзового» сертификата 80PLUS, нона самом делев схемотехническом плане изменения существенные.

  • P/N: CGR BS-600;
  • Модель: VTE 600W;
  • Номинальная мощность: 600 Вт;
  • Цвет: черный;
  • PFC: Active;
  • Модульная система кабелей: нет;
  • Коннекторы: 24-pin — 1 шт., CPU 8-pin — 1 шт., MOLEX4-pin — 2 шт., SATA — 6 шт., PCI-E 8-pin — 2 шт.;
  • Входной ток: до 10 / 6 А;
  • Входное напряжение: 100 В — 240 В переменного тока с частотой 50/60 Гц;
  • Эффективность: 80PLUS Bronze;
  • Защита: OVP, UVP, SCP, OCP, OPP;
  • Система охлаждения: тихий 120-мм вентилятор с контролем оборотов в зависимости от температуры;
  • Рабочая температура окружающей среды: от +10 до +40 градусов Цельсия при относительной влажности до 85%;
  • Размеры без кабелей (Ш / В / Д): 150 мм x 140 мм x 86 мм;
  • Срок гарантии: 1 год.

Официальная страничка: http://www.cougar-gaming.ru/.

Таблица с информацией о максимально допустимой нагрузке по основным линиям питания:

Максимальная мощность Cougar VTE 600W — 600 Вт, при этом заявлено, что блок питания способен выдать мощность по линии +12 В до 540 Вт, а в совокупности по +3,3 В и +5 В — до 150 Вт.

В детализации по предельному току нагрузки:

  • по линии +12 В до 45 А;
  • по линии +5 В до 20 А;
  • по линии +3,3 В до 16 А;
  • по линии +5vsb до 2,5 А;
  • по линии -12 В до 0,3 А.

Охлаждение

Одинадцатилопастный 135-мм вентилятор на гидродинамическом подшипнике. Маркировка — HA13525M12F-Z. Работает на максимальных оборотах 1500-1600 RPM.

Имеется два режима работы вентилятора, причем оба с полупассивной работой. В обычном режиме вентилятор запускается от нагрузки более 40%, в нашем случает от 300 Вт, быстро достигает высоких оборотов.

Во втором, гибридном, режиме вентилятор запустился при нагрузке свыше 400 Вт и обороты увеличил только к максимальной нагрузке. На всем диапазоне вращения вентилятор остается очень тихим, на минимальных оборотах его можно назвать бесшумным (уровень шума — менее 32 дБ). На максимальных оборотах он также остается в комфортных пределах, не более 40 дБ.

Схемотехника

Блок питания работает на основе полумостового LLC резонансного преобразователя в первичной цепи, синхронного выпрямителя и DC-DC преобразователя во вторичной цепи.

Очень популярная современная схема с высокой эффективностью и стабильностью напряжений.

EMI-фильтр распаян на краю платы, только два Y-конденсатора размещены непосредственно на розетке.

Всего в фильтре присутствуют четыре Y- и четыре X-конденсатора, а также два дросселя.

Имеется и защита самого БП: предохранитель и варистор. С обратной стороны платы имеется ИС-микросхема с резисторами, отвечающая за разрядку конденсаторов после отключения.

Две диодные сборки GBU разместились на общем радиаторе с мосфетами резонансного преобразователя.

На крайнем радиаторе силовые элементы APFC: диод и два мосфета. Из-за плотной компоновки прочитать маркировку силовых элементов невозможно. Дроссель APFC крупный и намотан толстой проволокой.

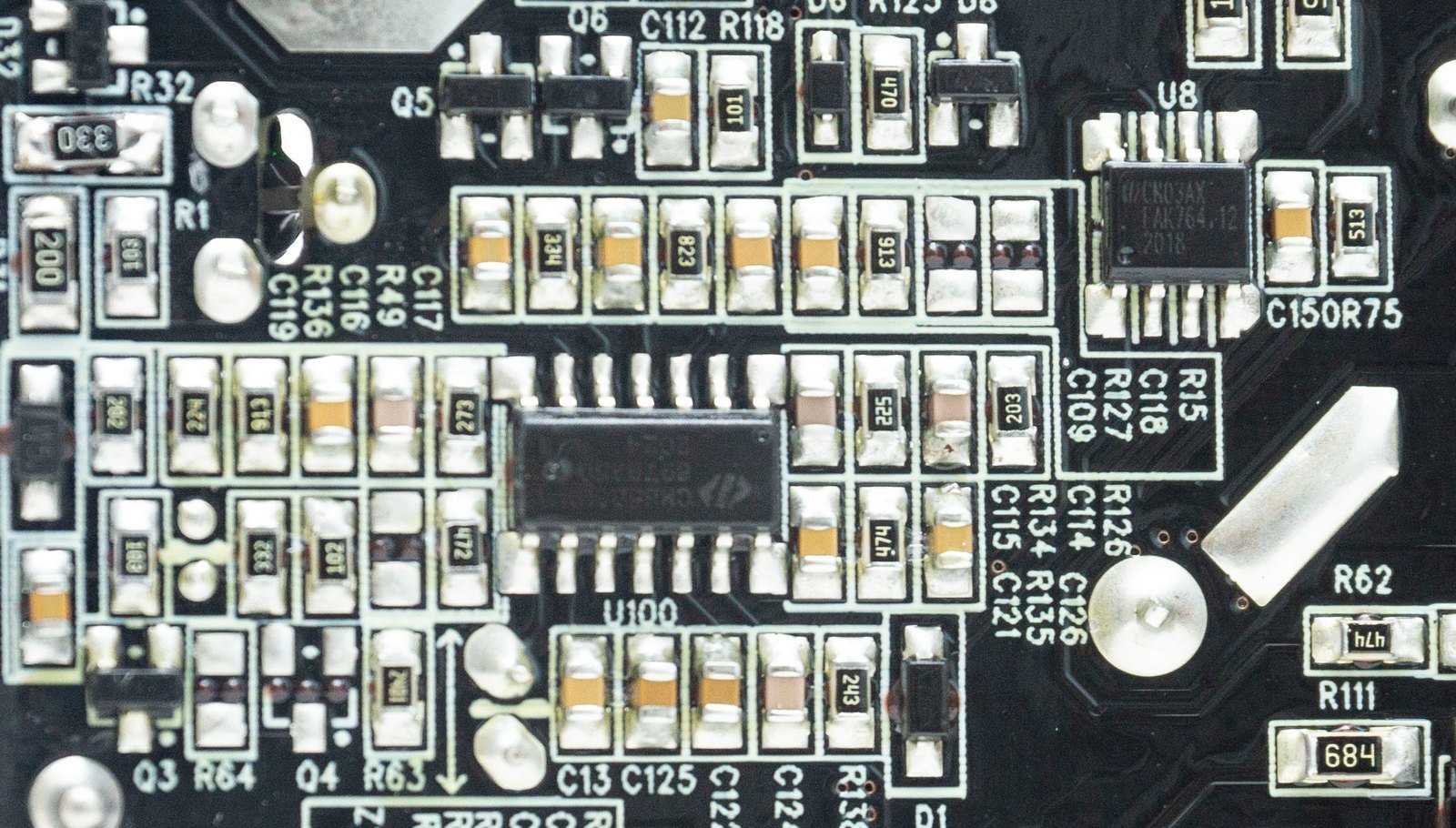

Управляющий ШИМ-контроллер CM8600 разместился с обратной стороны платы.

Рядом мы видим массивную банку высоковольтного конденсатора от японской компании Toshin Kogyo. Конденсаторы от этого производителя редко встречаются в распространённых блоках питания. Емкость — 560 Мф, напряжение — до 450 В и температура — до 105 °С.

Трансформатор, формирующий линию +12 В, непосредственно соединен с вертикальной платой этого канала.

На плате восемь транзисторов, охлаждающихся собственным радиатором, также контроллер без маркировки.

На отдельной вертикальной плате DC-DC преобразователь: шесть мосфетов 05N03NA, два ШИМ-контроллера и парочка дросселей.

За фильтрацию помех на выходе отвечает множество электролитических и твердотельных конденсаторов.

Большое количество конденсаторов размещается непосредственно на модульной плате по контуру разъемов.

С обратной стороны платы мы видим аккуратную пайку, дорожки усилены припоем. Здесь же находится микросхема APW7080, отвечающая за все виды защиты.

Внешний вид

Перед нами стандартный призматический корпус. Оригинальности придает шестиугольная область на нижней грани с перфорацией в виде традиционных сот.

Перфорирование, ранее встречающееся в бюджетных моделях, все чаще заменяет собой решетки-«гриль». Они обеспечивали лучшую вентиляцию, но с увеличением энергоэффективности и меньшим тепловыделением современных силовых элементов это уже не актуально. С этим же связана и полупассивная работа вентилятора, ранее встречающаяся только в более дорогих моделях БП.

На боковых гранях имеются наклейки: с одной стороны -с нагрузочными характеристиками, с другой — с указанием модели.

Задняя грань с обычной перфорацией, сбоку от сетевого разъема находится тумблер включения/отключения.

В передней грани сбоку круглое отверстие с пластиковым кольцом для вывода пучка несъемных кабелей. Разъемы для подключения кабелей разместились в два ряда: сверху два — для подключения PCI-E, снизу три вертикальных — для питания накопителей.

Колодки в разъемы фиксируются на защелки.

Корпус блока питания окрашен качественно. Конструкция нетрадиционная, корпус состоит из двух П-образных половинок, вставляющихся друг в друга и зафиксированных на восемь винтов, два из которыхнаходятся под наклейками на боках.

Схемотехника

Блок питания Cooler Master MasterWatt 750 выполнен на основе двухтактного прямоходового преобразователя и DC-DC преобразователя во вторичной цепи для линий +3,3 В и +5 В.

На входе представлен полноценный фильтр, первое звено распаяно на плате, размещенной непосредственно на входной розетке.Распаяны два Y-конденсатора, один Х-конденсатор, дроссель с парой резисторов и ИС CMD02X, блокирующее ток, и разряжающая Х-конденсатор. Плата подключается разъемными контактами.

Еще два Y-конденсатора, один Х-конденсатор идроссель распаяны на краю основной платы. Здесь же мы видим варистор и предохранитель в термоусадках.

На отдельном радиаторе размещены две диодные сборки выпрямления входного напряжения.

Далее мы видим APFC преобразователь.

Его дроссель закрывает вид на транзисторы и диод корректора, расположенные на алюминиевом радиаторе, здесь же парочка транзисторов первичного преобразователя.

Конденсатор высоковольтной цепи тайваньского производства — Elite фирмы Chinsan Electronic.

Емкость — 470 мкФ, рассчитан на напряжение до 400 В и температуру до 85 °C. Это, конечно, не японский высокотемпературный вариант, но для бюджетного БП вполне приемлемый выбор.

Возле конденсатора разместилась микросхема CM6800TX – это контроллер преобразователя и корректора мощности.

За радиатором находятся два трансформатора: силовой и источника питания.

Возле последнего находится источник дежурного напряжения на популярной микросхеме TNY289PG.

Диодные сборки канала +12 В разместились на втором радиаторе с двух сторон. Здесь же мы видим крупный дроссель выпрямителя этого каналаи две катушки низковольтных каналов.

Перпендикулярно радиатору находятся две вертикальные платы с DC-DC преобразователями низковольтных каналов. На каждом канале по два транзистора, управляет их работой ШИМ-контроллер APW7164.

В выходном фильтре используются электролитические высокотемпературные конденсаторы TEAPO, они же распаяны на плате с разъемами для дополнительной фильтрации пульсаций.

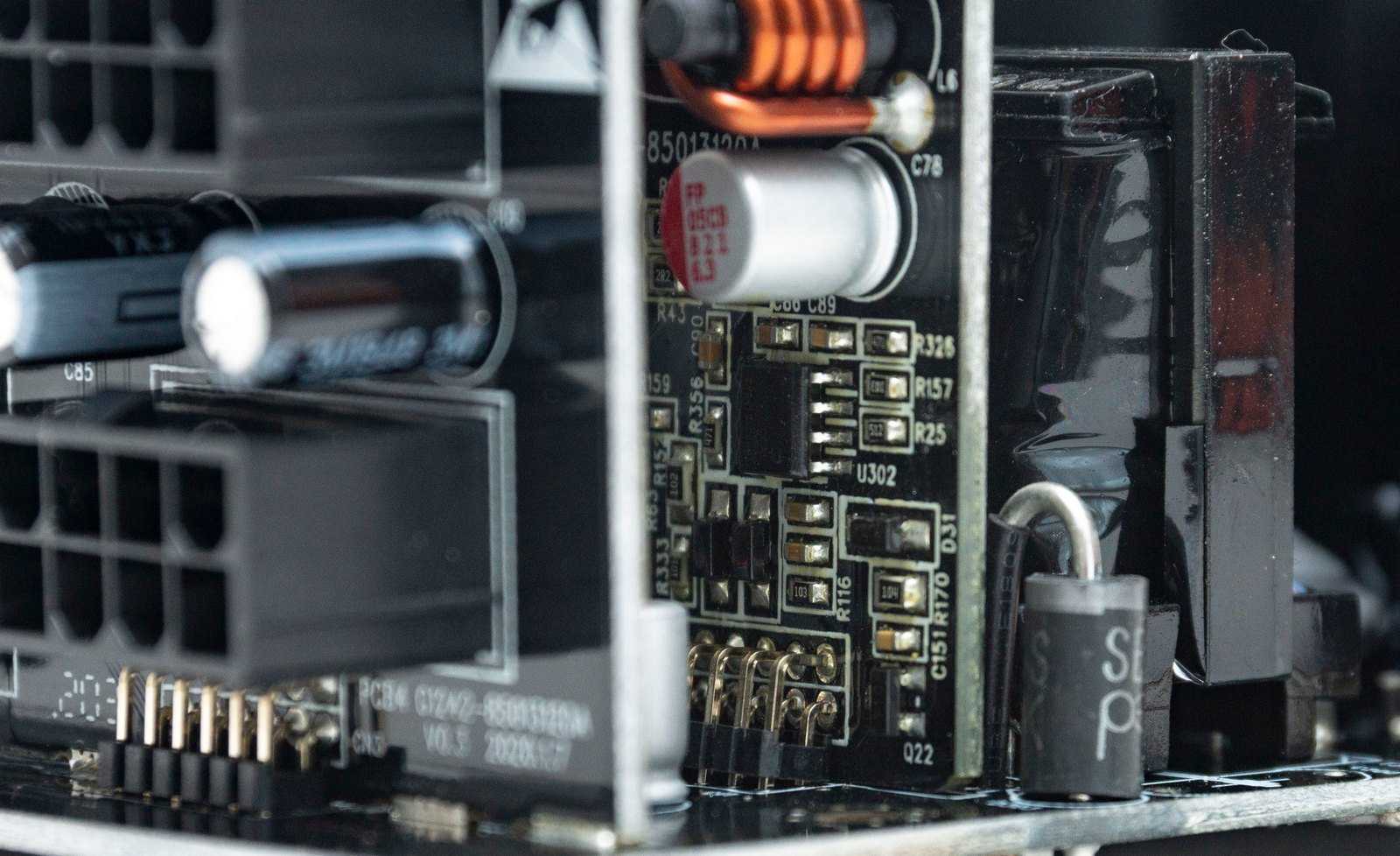

На отдельной вертикальной плате находится супервизор Weltrend WT7527V, отвечающий за все заявленные виды защиты.

На обратной стороне мы видим хорошее качество пайки.

Заключение

У компании Cooler Master получилось создать отличный, качественный и конкурентоспособный продукт. Новая версия линейки V Gold идеальное решение для сборки игрового ПК, особенно с учетом имеющихся моделей в белом исполнении.

Классический дизайн без модной подсветки — это скорее даже плюс. Качественно исполненная современная схемотехника на надежных комплектующих позволяет производителю дать гарантию в 10 лет.

При всем этом цена остается на приемлемом уровне по сравнению с более именитыми брендами, выпускающими блоки питания.

Высокая эффективность и стабильные напряжения, способность работать под нагрузкой, превышающей номинальное значение, очень тихая система охлаждения, хороший набор кабелей и коннекторов – все эти плюсы и отсутствие явных минусов позволяют нам рекомендовать V750 Gold – V2 к покупке.

Плюсы:

  • Отличная стабильность напряжений;
  • Высокая эффективность;
  • Качественное исполнение;
  • Модульные плоские кабели;
  • Тихая полупассивная система охлаждения;
  • Приемлемая стоимость;
  • Гарантия 10 лет.

Может не понравиться:

Отсутствие RGB-подсветки.

Минусы отсутствуют.

Заключение

Блок питания Cooler Master MasterWatt 750 выглядит вполне достойно. Его популярность и востребованность будет зависеть отрыночной стоимости. В последнее время у многих производителей вышли обновленные линейки блоков питания с идентичными характеристиками.

MasterWatt обладает сертификатом 80 PLUS Bronze, частично модульными кабелями, современной схемотехникой с DC-DC преобразователем во вторичной цепи. Унего хорошие показатели стабилизации напряжений, достаточный набор коннекторов и качественное исполнение. Несомненный и весомый плюс в его пользу – это полупассивная работа вентилятора, изготовленного на основе подшипника LDB с защитой от пыли. Радует и пятилетняя гарантия.

Но в эту же цену можно найти модели с установленными высоковольтными сглаживающими конденсаторами японского производства, как с модульной, так и безмодульной реализацией кабелей. И с этой же цены начинаются простенькие модели с сертификатом 80 PLUS Gold.

Выбор как всегда за вами, и к данной модели стоит присмотреться, осталось дождаться, когда она появится на российском рынке. Тогда можно будет и сравнивать ее с конкурентами.

Плюсы:

  • Соответствие стандарту 80 PLUS Bronze;
  • Качественное исполнение;
  • Стабильные напряжения;
  • Современная схемотехника;
  • Частично модульная система кабелей;
  • Полупассивная работа вентилятора;
  • Использование качественного и надежного вентилятора;
  • Четыре 6+2 пин коннектора PCI-E с кабелем 16AWG;
  • Все виды защиты;
  • 5 лет гарантии.

Минусы:

В эту цену хотелось бы увидеть японские конденсаторы.
