Разбор блока питания — несложный процесс, но без должной сноровки с большой долей вероятности приведёт к частичной утрате товарного вида, так как несколько винтов скрыто под наклейками с ТТХ. В принципе, их возможно аккуратно отклеить, хорошенько прогрев феном и поддев тонким лезвием канцелярского ножа. Однако с учетом семилетней гарантии производителя периодическую чистку внутренностей от пыли всё же лучше осуществлять без разбора корпуса, например, продувкой баллончиком со сжатым воздухом.
Предположительным OEM-разработчиком блока является High Power, так как исполнение напоминает слегка упрощённый вариант серии Fractal Design ION Platinum, которая как раз выпускалась в сотрудничестве двух брендов. Топология ION Gold построена на APFC и резонансном полумостовом LLC-преобразователе в первичной, а также синхронном выпрямителе и DC-DC-конвертерах во вторичной частях.
Размещение компонентов внутри хотя и достаточно плотное, но в целом аккуратное. Для оптимальной утилизации полезного пространства силовые элементы преобразователя +12 В вынесены на нижнюю сторону основной печатной платы, а DC-DC-преобразователи линий +3,3 В и +5 В находятся на отдельной вертикальной плате.
Нагромождения удалось избежать и за счёт избавления от проводных соединений внутри блока питания. Выходные цепи разведены дорожками до точек впайки платы модульных разъемов NO-818CS4 в основную NO-818C.
В выходных цепях используются электролитические конденсаторы тайваньского бренда Teapo. В этом видится элемент лёгкой экономии. Правда в защиту можно отметить, что на плате разъёмов дополнительно используются более надёжные полимерные конденсаторы производства того же Teapo.
Фильтр электромагнитных помех на входе блока питания разделен на две части. Первая представляет собой компактную плату, припаянную непосредственно на вводной разъём питания, вторая распаяна на основной печатной плате. Схема фильтрации полноценная, без упрощений и в том числе с элементами базовой защиты в виде предохранителя на 12 А и комбинации NTC-термистора плюс реле, а также с микросхемой Champion CM02X для разряда конденсаторов после выключения БП.
Выпрямительная диодная сборка собрана на двух GBU 1506 (600 В, 15 А @ 100 °C), охлаждаемых одним радиатором с увеличенным оребрением сверху. Такой реализации с большим запасом достаточно для блока мощностью 850 Вт.
В активном корректоре мощности (APFC) используются два полевых MOSFET-транзистора Infeneon IPA60R120P7 (600 В, 16 А @ 100 °C) и диод Infeneon IDH08G65C5 (650 В, 8 А @ 145 °C). Они охлаждаются отдельным радиатором.
Контроллером APFC выступает Infineon ICE3PCS01G, распаянный в правой части отдельной вертикальной платы рядом с ними. На ней же в левой части находится схема управления вентилятором на базе STC 15W408AS и Weltrend WT7527RA — супервизор, отвечающий за сигнал PG и часть защитных функций (OCP, OVP, UVP, SCP).
Высоковольтные электролиты хорошего качества — японские Nichicon серии GG(M), суммарной ёмкостью 660 uF и с рабочей температурой до 105 °C.
В цепи дежурного питания +5VSB применен контроллер ExcellianceMOS EM6589D, выпрямитель P10V45 SBR (45 В, 10 А) с троекратным запасом по току относительно спецификации и электролитические конденсаторы Teapo с рабочей температурой до 105 °C. Это, конечно, не «японское качество», но запас по температуре важен, так как дежурка в современных ПК активно используется во время простоя, когда вентилятор блока питания простаивает.
Резонансный контроллер распаян на отдельной вертикальной плате — это CM6901X.
Ключи — два Infineon IPA60R180P7S (600 В, 11 А @ 100 °C), охлаждаемые отдельным радиатором.
Шесть транзисторов Infineon BSC027N04LS главного преобразователя вынесены на обратную сторону основной платы. Но охлаждают их припаянные с лицевой стороны печатной платы пластины-радиаторы.
DC-DC конвертеры находятся на отдельной вертикальной плате. В их цепях восемь Infineon BSC0906NS (30 В, 40 А @ 100 °C) под управлением ШИМ-контроллера ANPEC APW7159C.
В целом у Fractal Design ION Gold 850W неплохая современная элементная база и хорошее аккуратное качество пайки. Местами присутствуют следы не до конца смытого паяльного флюса, но они носят некритичный характер.
Упаковка и комплектация
Блок питания поставляется в обычной коробке из плотного глянцевого картона. В оформлении используется черный фон и бронзовые вставки, символизирующие сертификат Bronze. На лицевой стороне расположено изображение самого блока питания, также здесь указано наименование модели, присутствует значок сертификата и три пиктограммы: тихий вентилятор, одиночная линия +12 Ви 100% японские конденсаторы.
На обратной стороне коробки перечислены остальные преимущества, в том числе и виды защиты. Здесь же находится таблица нагрузочных характеристик и перечисление количества кабелей и разъемов.
На торце коробки перечислены технические характеристики, а на дне дана краткая спецификация на нескольких языках, в том числе и на русском, который в ближайшем рассмотрении оказался вовсе и не русский. Еще здесь мы видим два графика: КПД и уровня шума в зависимости от нагрузки.
Блок питания бережно упакован в прокладки из вспененного полиуретана. В комплекте — краткое руководство пользователя, сетевой кабель питания и четыре винта крепления.

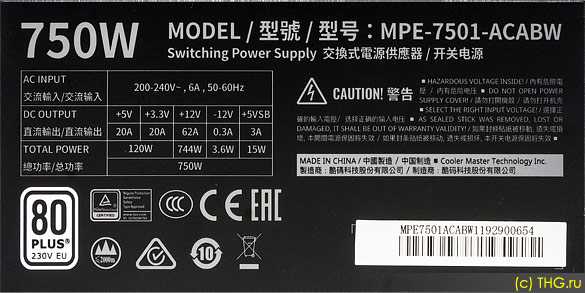

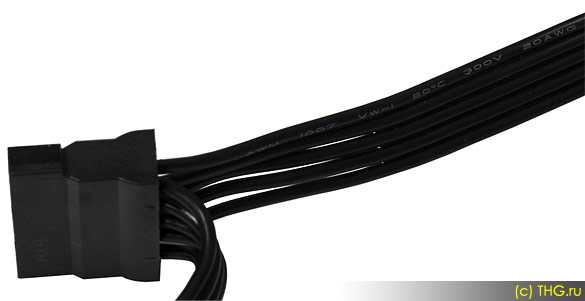

Кабели не съемные, из цветных проводов 18 AWG, собранных в шесть жгутов с нейлоновой оплеткой. Концы оплетки зафиксированы стяжками и закрыты термоусадкой. Все разборные штекеры на защелках.
Длина кабелей и количество коннекторов соответствует указанному на сайте.
Все SATA коннекторы прямые, отсутствие угловых вариантов подключения теоретически может вызвать проблемы при подключении накопителей в некоторых современных корпусах с поперечным расположением корзин HDD. В наличии четыре PCI-E коннектора, хватит для подключения пары видеокарт.
