Ремонт шуруповёрта своими руками и причины неисправности

Меры безопасности

Существует список советов по безопасной эксплуатации шуруповёрта, соблюдая которые удастся продлить его жизнь и не допустить неисправности:

начинать работу только произведя все настройки, вставив нужные насадки;
важно избегать попадание внутрь: жидкости, строительной пыли, стружки, песка;
помещение, где осуществляются работы, должно быть хорошо освещено;
если подключение осуществляется напрямую от электричества, нужно быть уверенным, что нет перепадов напряжения, электроэнергия подается стабильно;
патрон необходимо периодически смазывать, очищать от попавших на него загрязнений;
недопустимо прикасание работающим инструментом заземленных предметов;
для чайников, которые пользуются шуруповёртом впервые, полезна информация, что согласно правилам техники безопасности, следует надеть защитные перчатки и рабочую одежду.

Советы по смазке редуктора шуруповерта и уходу за инструментом

Какую смазку использовать для шуруповерта – на этот вопрос лучше всего ответят профессионалы старой школы. Кроме современных смазок, многие до сих пор используют проверенный временем Литол-24. Его можно купить в любом профильном магазине и стоить он будет недорого.

1. Прежде чем смазывать редуктор, его нужно очистить от старой смазки, грязи и заодно промять остальные элементы. Подшипники лучше не трогать. После чистки все детали вытереть насухо. Не следует промывать редуктор бензином, растворителем и другими едкими жидкостями.
2. После всех манипуляций смазать редуктор свежей смазкой и поместить в корпус. При включении шуруповерта остатки смазочного материала могут просачиваться. В этом нет ничего страшного. Избыток масла можно убрать салфеткой или ветошью.
3. Сам шуруповерт требует не меньшего ухода. Чтобы инструмент работал долго и без поломок, его следует держать в чистоте. После работы агрегат нужно почистить от пыли ветошью или мягкой тряпкой.
4. Недопустимо попадание на шуруповерт влаги и воды. Хранить инструмент следует в сухом помещении. Нельзя бросать шуруповерт, а также следует стараться предохранять от ударов аккумуляторы. В случае с сетевым агрегатом следить, чтобы не было перегибов и скручивания кабеля.
5. Если в процессе эксплуатации возникли неполадки в инструменте, элементах питания или зарядном устройстве, желательно остановить работу. При серьезной поломке лучше обратиться в сервисные центр. Это сэкономит время и финансы. Незначительные неисправности можно уладить самому, не прибегая к помощи специалистов.

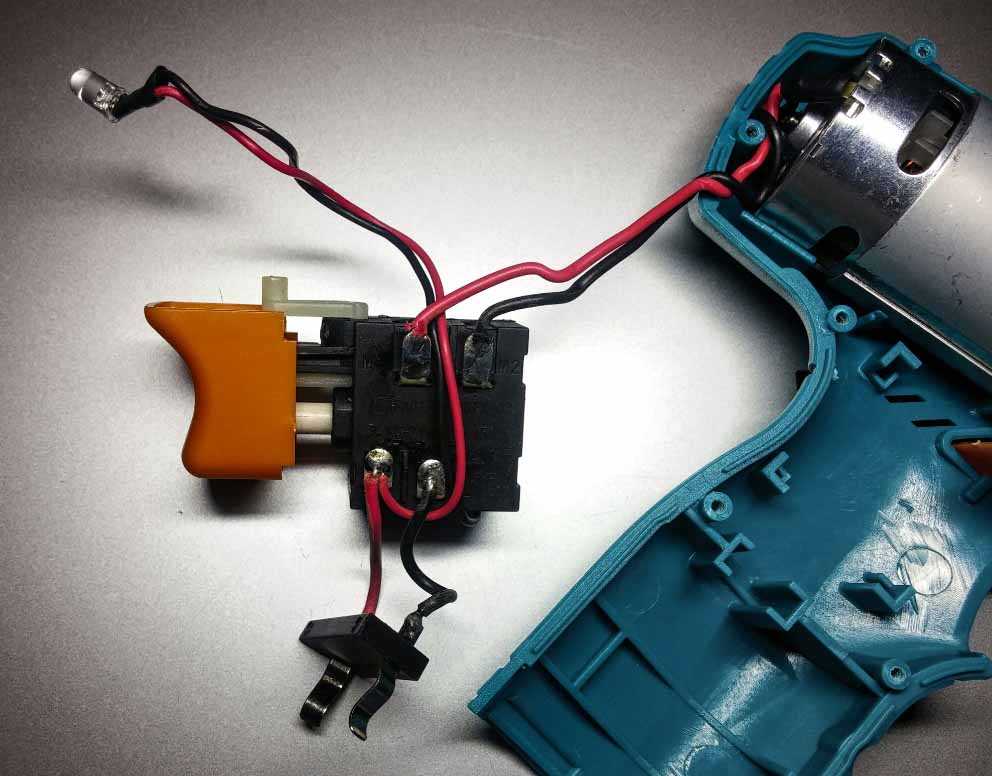

Как починить кнопку шуруповерта Интерскол

Если зарядка от аккумулятора проходит нормально, но инструмент не включается, необходимо проверить состояние кнопки включения шуруповерта.

Для этого после разбора корпуса устройства получаем доступ к его кнопке. На клеммах, которые идут от кнопки, нужно замерить уровень напряжения при помощи мультиметра. При этом аккумуляторная батарея должна находиться в активном состоянии. Если напряжение поступает, контакты кнопки посредством использования зажимов нужно закоротить. При этом мультиметр переключается в режим Ом. Если напряжение близко к нулевой отметке, это означает, что кнопка находится в рабочем состоянии. В противном случае кнопка нуждается в ремонте.

Отпаять старый выключатель

Для начала необходимо отсоединить старый выключатель от корпуса шуруповерта. Для этого используется паяльник. Нельзя забывать о необходимости фиксации полярностей на отпаянных контактах старой кнопки.

Припаять новый выключатель

Если пришлось покупать новую кнопку, необходимо обратить внимание на то, что она должна быть полностью идентичная старой, иметь такие же размеры и плотно садиться во все пазы корпуса инструмента. Если есть небольшие погрешности, исправить их можно при помощи напильника и наждачной бумаги

Соблюдая полярности, припаять новую кнопку к контактам электрического мотора. Дабы убедиться в том, что все операции были выполнены правильно, специалисты рекомендуют проверить кнопку на включение и плавность вращения шуруповерта. Только после этого можно приступать к сборке корпуса.

Как правильно разобрать шуруповерт — инструкция для новичков

Перед тем как отремонтировать шуруповерт Интерскол, а также приборы других моделей, его надо правильно разобрать. Тому, кто ни разу не сталкивался с этой задачей, следует придерживаться инструкции. Чтобы не потерять детали, разборку выполняют на столе. Вначале откручивают крепежные винты. Корпус на 2 половины раскрывают аккуратно, чтобы не сломать его. Специалисты советуют пластиковые половины корпуса раздвигать с помощью пластиковой лопатки. Если после того как винты для крепления выкручены, корпус все равно не разбирается, скорее всего в нем установлены скобы. Их надо вытащить.

Демонтаж кнопки – это самый сложный процесс, так как к основной двигательной системе она фиксируется проводами, которые нельзя ломать и рвать. Ее аккуратно отсоединяют от корпуса, извлекают переключатель скоростей. Потом разъединяют двигатель, редуктор, муфту и патрон. Чтобы открутить патрон, выкручивают винт, расположенный внутри механизма при разжатых кулачках. Откручивание винта осуществляют по часовой стрелке, потому что на нем левая резьба. Затем патрон откручивают от вала редуктора, поворачивая его влево из-за наличия правой резьбы.

Во время разборки все детали стоит разложить в том порядке как они были сняты, иначе можно все перепутать и после ремонтирования инструмент не удастся правильно собрать. Наличие внутри признаков окисления, говорит о попадании воды. Инструмент перестает работать и из-за высокой влажности, которая приводит к выходу из строя деталей. После разборки устройства начинают его ремонтировать.

Нахождение причины поломки и ее устранение

Специалисты разделяют поломки шуруповерта (например, марки Professional) на повреждение электрической и механических частей. Каждый тип имеет свои особенности.

Повреждения электрической части

Трудности возникают из-за невозможности включить прибор или переключить режим, скорректировать обороты. Есть несколько проблем, с которыми сталкиваются мастера:

• Если аккумулятор работает, но при соединении с мультиметром напряжение в клеммах уменьшается, то узлы мотора неисправны. При правильном напряжении нужно проверить кнопку (прозвонить). Если нет писка, то кнопку нужно разобрать и почистить контакты.
• Реверс тоже проверяют мультиметром (один щуп к кнопке, второй к контакту движка). Если при запуске нет сопротивления, то нужно смотреть проводку.
• Щетки двигателя осматривают, повреждений не должно быть больше 60 %.
• Искры в работе появляются из-за износа щеток или тугой работы коллектора (требуется чистка).

Это основные неисправности, дающие представление, как починить шуруповерт Виндзор (или аналогичные устройства).

Неполадки в механических узлах

Распространённые неисправности:

• Устройство несвойственно ему шумит или клинит — требуется замена втулки или подшипников. Возможно, погнулся вал.
• Слабая затяжка — изношена муфта, зубья сточились.
• Посторонний шум также возникает, если оторвался магнит в двигателе или втулки якоря изношены (можно добавить машинное масло, чтобы попробовать исправить проблему).

Механические признаки неисправности шуруповерта

Это важно

Обратите внимание на звук шуруповерта во время работы. Если вы услышали какие-то посторонние звуки, то стоит осмотреть подшипники якоря или его втулки.

Виды механических неисправностей, которые можно обнаружить во время ремонта шуруповерта:

• кривой вал редуктора;
• износ шестерней;
• износ подшипника или опорной втулки вала редуктора;
• сломан или согнут штифт, на котором крепится сателлит.

В случае вышеперечисленных поломок, решать вам, искать запасные части для замены или нести в мастерскую, но то, что сломанные детали следует заменить, даже не обсуждается.

Есть время и желание, поищите запчасти на форумах, барахолке или купите сломанный шуруповерт той же модели на запчасти.

Ремонт, в этом случае, обойдется гораздо дешевле чем покупка нового, а еще как вариант, можно купить только «тушку» то есть сам шуруповерт без батареи и зарядного устройства.

Он, как правило, стоит 20-30% от стоимости всего комплекта. Хороший вариант, если нет желания ремонтировать руками.

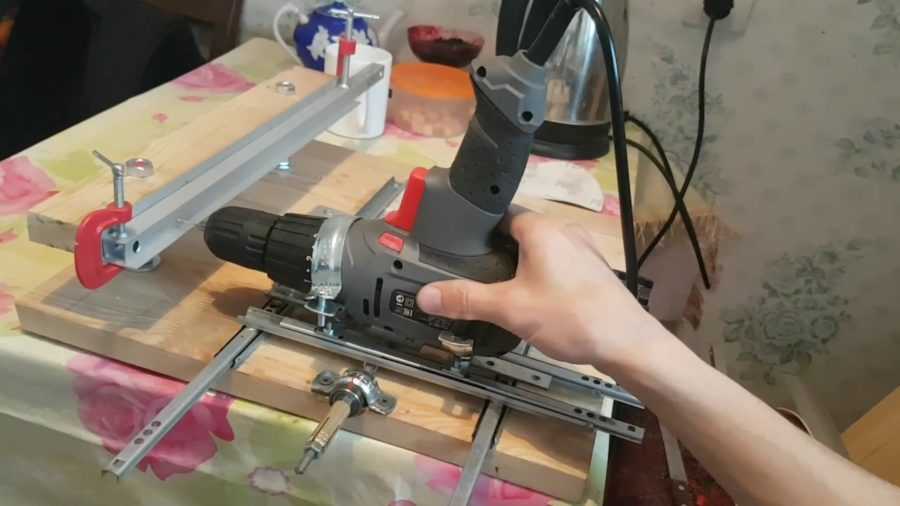

Ручной фрезер из шуруповерта

Для переделки шуруповерта в ручной фрезер понадобиться лист фанеры либо ДСП, хомут, крепежные элементы и перьевое сверло (коронка) для работы по дереву. Для крепления будущего фрезера при помощи хомута из фанеры изготавливается стойка и упор. Их размеры зависят от габаритов шуруповерта.

При помощи сверла в центральной части стойки высверливается отверстие диаметром 40 мм. Оно будет обеспечивать доступ режущей части фрезера к обрабатываемой заготовке.

На стойке хомутом закрепить шуруповерт. При этом между его патроном и стойкой нужно оставить небольшой зазор (2-3 мм). В патроне закрепить фрезу.

Самодельный ручной фрезер обладает небольшой мощностью. Его шпиндель вращается с малой скоростью. Поэтому фрезер можно применять для обработки небольших заготовок.

Диагностика и виды неисправности

Неисправности АКБ сводятся, в основном, к следующим случаям:

• потеря емкости;
• невозможность зарядки до номинального напряжения;
• сниженная токоотдача под нагрузкой.

Чтобы продиагностировать батарею в домашних условиях, можно приобрести специальное устройство, но в большинстве случаев достаточно мультиметра и нагрузки. В ее качестве могут выступать:

• сам шуруповерт;
• лампочки накаливания на 12 вольт;
• эквивалент нагрузки в виде резистора или батареи резисторов.

Первый случай неудобен, так как заставить работать шуруповерт длительное время под постоянной нагрузкой сложно. Да и замеры тока и напряжения делать непросто. Удобно использовать лампочки накаливания потребной мощности, но они пригодны не для всех случаев – сопротивление нити зависит от нагрева, то есть, от тока. Лучше всего применить набор сопротивлений (из таблицы см. ниже), имитирующий различные режимы работы электроинструмента.

Режим работы	Ток, А	Сопротивление эквивалента для напряжения питания
12 В	14 В	18 В
Холостой ход	1..2	6..12 Ом	7..14 Ом	9..18 Ом
Средняя нагрузка	4..6	2..3 Ом	2,3..3,5 Ом	3..4,5 Ом
Полная нагрузка	10..12	1..1,2 Ом	1,15..1,4 Ом	1,5..1,8 Ом

Нужное сопротивление можно получить параллельным соединением резисторов так, чтобы суммарная мощность была не менее вычисленной для конкретного режима по формуле P=U*I. Так, для режима холостого хода 12-вольтового инструмента потребуется эквивалент мощностью 12 ватт. Такой резистор можно составить из двух параллельных десятиваттных резисторов сопротивлением 12..15 Ом каждый. Для эквивалента, имитирующего полную нагрузку шуруповерта на 18 вольт, потребуется батарея мощностью 18*10=180 Ватт. Для этого потребуется 18 десятиваттников по 27 Ом.

Резисторы 27 Ом мощностью 10 ватт.

В первую очередь батарею надо попытаться зарядить от штатной зарядки. Если за разумное время напряжение не достигло номинала, значит в этой АКБ есть одна или несколько неисправных ячеек.

Если получить номинал удалось, можно перейти к проверке на фактическую емкость. Для этого надо нагрузить полностью заряженную АКБ на известное сопротивление (лампочки использовать нежелательно, результат будет недостоверным) и контролировать напряжение и время разряда. Как только напряжение достигло нижнего предела, процедуру следует прекратить и остановить таймер.

Тип аккумулятора	Номинальное напряжение, В	Нижний предел, В
Никель-кадмиевый	1,2	1,0
Никель-металлогидратный	1,2	1,1
Литий-ионный	3,7	2,7

Фактическая емкость рассчитывается исходя из тока разряда по формуле С=I*t, где:

• I – ток разряда, в миллиамперах;
• t – время в часах.

Если ток не контролировался амперметром, надо его вычислить, разделив среднее напряжение (между номиналом и нижним уровнем) на нагрузочное сопротивление.

На токоотдачу АКБ проверяется при самом большом токе нагрузки. Элемент должен выдавать этот ток, а напряжение не должно проседать до низких значений.

Варианты использования инструмента

Отвечая на вопрос, как пользоваться шуруповертом для начинающих, нужно учитывать задачи применения инструмента.

Сверление металла и дерева с помощью шуруповерта

Для выполнения отверстия в прочных материалах необходимо правильно подобрать сверло и установить нужный режим. Это делают при помощи поворотной части инструмента, которая находится непосредственно за патроном. Затем сверло необходимо приставить к нужной точке и нажать кнопку пуска.

Сверление деревянных поверхностей нужно выполнять по правилам

Сверление бетона и камня с помощью шуруповерта

Чтобы ответить на вопрос, как правильно сверлить шуруповертом бетон, необходимо в первую очередь уделить внимание выбору сверла. Оно должно иметь победитовый наконечник

Обычно применяют сверла диаметром 6 мм. Слишком толстые приспособления не подойдут, поскольку мощности шуруповерта будет слишком мало.

Держать инструмент требуется перпендикулярно оси. Слишком сильно давить на сверло не требуется. Время от времени нажим требуется ослаблять.

Закручивание шурупов, саморезов и болтов шуруповертом

Это основное назначение шуруповерта. Каждый инструмент имеет ряд цифр, который обозначают затягивающий момент. Чем толще крепеж и тверже материал, тем большее значение нужно устанавливать.

Чтобы закрутить саморезы в кровельный металл, требуется значение 12-14. Для закручивания обычных саморезов в дерево хватит и 8.

Также нужно знать, как вставить отвертку в шуруповерт. Во время закручивания крепления нужно довольно сильно прижимать биту, чтобы она проскальзывала.

https://youtube.com/watch?v=SxxiXTZ1hAk

Биение зажимного патрона шуруповерта

Биение зажимного патрона шуруповерта указывает на то, что возникли проблемы в исправности редуктора инструмента, который расположен сразу за электродвигателем. Это еще одна причина, по которой не работает шуруповерт с полноценной отдачей.

Детали планетарного редуктора шуруповерта

Выходной вал этого редуктора является местом крепления зажимного патрона поэтому если говорить о биении самого патрона нужно иметь в виду биение вала редуктора. Причины этому могут быть следующие:

• а) искривление вала редуктора;
• б) износ шестерен редуктора;
• в) выход из строя опорного подшипника вала редуктора;
• г) предельная выработка штифтов, на котором крепятся сателлиты планетарной шестерни.

Все вышеперечисленные детали являются заводского происхождения по этому ремонту не подлежат. Проблема биения патрона шуруповерта в этом случае решается заменой деталей редуктора на новые.

Механические неисправности

К часто встречающимся механическим неисправностям можно отнести выход из строя зажимного патрона.
А как снять патрон с шуруповерта и заменить его?
Сразу отметим, что замена патрона на электродрели, шуруповерте, перфораторе абсолютно одинаковы.
Причина выхода зажимного патрона чаще всего в износе зажимных кулачков. Это самая серьезная неисправность электродрели. Без полной замены зажимного патрона не обойтись. А как снять патрон с дрели покажет видео.

Кстати! Приводимый способ замены патрона подходит для любых современных моделей не только электродрелей, но и перфораторов, шуруповертов, поскольку все приведенные конструкции предусматривают именно такой способ крепления патрона.

А вот у дрелей советского производства патрон держится на конусе Морзе и закручивается винтом. А как снять патрон с конуса? Для этого можно воспользоваться съемником для подшипников или сбить при помощи молотка.

Внимание! Купив новый электроинструмент с патроном, обязательно снимите патрон и тщательно смажьте все соприкасающиеся детали и резьбы. https://www.youtube.com/embed/6j2Kyg. https://youtube.com/watch?v=6j2Kyg

https://youtube.com/watch?v=6j2Kyg

Видео:

N8vfY1. Порядок замены кулачкового патрона электродрели
Для разборки электродрели проверьте отключение ее кабеля от электрической сети.
При помощи специального ключа разведите кулачки патрона до максимально возможного положения.
Если взглянуть внутрь раскрытого патрона, то чаще всего можно увидеть винт, предназначенный для крепления кулачкового патрона к валу электродвигателя.
Как правило, винт выкручивается при помощи крестовой отвертки.Помните! Резьба у фиксирующего винта левая, и откручивается он вращением отвертки по часовой стрелке.
Выкручивайте винт, вставляйте в патрон на место сверла Г-образный ключ-шестигранник и зажмите его.

Если у винта стерта шляпка, и вы не можете его выкрутить при помощи отвертки, поступайте таким образом. Возьмите вторую дрель, вставьте в нее сверло диаметром шляпки винта и приступайте к высверливанию винта. Все кончится тем, что при высверливании винт выкрутится.

Вставьте рожковый ключ на вал электродвигателя у основания зажимного патрона. Есть модели, в которых зазор между зажимным патроном и корпусом очень малый. Придется ключ подобрать или подпилить по толщине. Ключ необходим для фиксации вала электродвигателя.
У моделей более ранних выпусков прорезей под ключ на валу нет. В этом случае надо разобрать корпус дрели, снять одну крышку. Зажать одновременно ведомую шестерню вала патрона и вентилятор охлаждения и резким движением против часовой стрелки попробовать открутить патрон.

Но вернемся к варианту с ключом.
Теперь, положив дрель на деревянную плоскость и фиксируя вал при помощи ключика, ударьте деревянным или резиновым молотком по выступающему хвосту ключа-шестигранника против часовой стрелки.
Патрон крепится на валу по резьбе.
Вращая патрон против часовой стрелки, снимите его с электродрели.
Если нет Г-образного шестигранного ключа, можно воспользоваться сверлом подходящего диаметра, которое втравляется в одно из трех отверстий для зажимного ключа.

Обследуйте патрон. При полном выходе кулачков из строя, замените патрон на дрели новым. Установите новый зажимной патрон на дрель, выполнив все операции в обратной последовательности.
Помните! Устанавливая новый зажимной патрон, обязательно смазывайте все трущиеся части. Особенно это касается резьбовых соединений.

Это мы рассмотрели случай, когда надо заменить кулачковый патрон. Но ведь выпускаются электроинструменты и с быстрозажимными патронами.

Быстрозажимные патроны позволяют в считанные секунды заменить сверло, не используя никаких дополнительных инструментов или приспособлений.
Быстрозажимные патроны подразделяются на одномуфтовые и двухмуфтовые.
У конструкции одномуфтового патрона устанавливается специальный механизм, который блокирует вал в момент замены инструмента. Операцию по замене можно выполнять одной рукой.
У двухмуфтового патрона смена инструмента выполняется двумя руками. Одной рукой держится первая муфта, второй рукой закручивается другая муфта.
Но быстрозажимные конструкции не надежно крепят инструмент, особенно в ударном режиме. А использование пластмассы для их изготовления часто приводит к поломке патронов.
Кулачковый патрон более надежен, да и применяемые детали в нем изготавливаются только из металла. Для крепления инструмента необходимо использовать специальный зажимной ключ.

Установка новой кнопки включения и регулировки оборотов

По прошествии определённого времени, когда регулятор прибудет в пункт назначения, можно приступать к замене. Если говорить о стоимости, то по состоянию на февраль 2020 года стоимость подобной детали на китайских ресурсах составит 450-500 руб. Это при том, что мастер будет выбирать не самый дешёвый регулятор.

ФОТО: YouTube.comНовый регулятор – теперь осталось его только установить на место

Для того чтобы установить новую кнопку, понадобится немного поработать паяльником. Все провода перепаиваются со старой кнопки на новую. И здесь многие начинающие мастера допускают распространённую ошибку – отпаивают все провода, после чего начинают судорожно соображать, какой из них и куда должен идти. Для того чтобы избежать подобных проблем, редакция HouseChief советует работать с каждой жилой по отдельности. Отпаяв один из проводов, его следует сразу коммутировать с новой кнопкой. Это исключит опасность перепутывания контактов.

ФОТО: YouTube.comПровода лучше перепаивать по одному, чем всем жгутом – так исключается опасность перепутать контакты

После того как провода перенесены на новый регулятор, его можно уложить в посадочное место, после чего проверить работоспособность электроинструмента, возможность регулировки оборотов и изменения направления вращения. Лишь после этого шуруповёрт можно собрать полностью. Теперь он «снова в строю» и готов работать на протяжении нескольких лет.

ФОТО: YouTube.comКнопка устанавливается на место, после чего шуруповёрт проверяется в различных режимах

Чаще всего, говоря о поломке шуруповёрта, имеют в виду именно регулятор оборотов. Этот элемент наиболее уязвим и плохо переносит не только влагу, от которой частично защищает смазка, но и пыль. Именно она при смешивании со смазкой наносит максимальный ущерб деталям.

ФОТО: YouTube.comШуруповёрт собран и готов к новым свершениям

Частые неисправности

Выяснив причину поломки, надо точно знать, как в домашних условиях отремонтировать шуруповерт своими руками. Для этого стоит прислушаться к советам мастеров.

Электродвигатель

Проблемы с мотором возникают по причине стирания щеток. Их не ремонтируют, ставят новые. При обнаружении обрыва в обмотке, придется покупать новый двигатель.

Повреждения электрической части

Если неисправны электрические элементы, то шуруповерт не включается, его нельзя переключить в режим реверса или отрегулировать обороты.

О неисправности элементов в моторе говорит падение напряжения на клеммах инструмента при исправном аккумуляторе. Если напряжение в норме, проверяют кнопку. Тестер переключают на прозвон, щупы устанавливают параллельно кнопке. Если при ее нажатии нет писка, чистят контакты.

Если при переключении реверса, нет сопротивления, повреждена проводка. Не работает регулировка оборотов двигателя – поломалась кнопка или управляющий транзистор.

Разборка и ремонт редуктора

Узел разбирают на отдельные детали, далее:

• проверяют их целостность;
• продувают;
• смазывают;
• собирают обратно.

Для того чтобы снять редуктор разбирают корпус. Вынимают кнопки запуска и переключателя, отсоединяют болты крепления. Вынимают шестерни в редукторе и шайбу переключателя скоростей. Осматривают его и зубья, которые находятся на корпусе. Если они стерты, переключатель скоростей будет работать неправильно. Чтобы их восстановить, маленькие болты вставляют в район пластмассовых.

Не все производители выпускают отдельные детали редуктора, поэтому при повреждении часто приходится ставить новый. Все его детали подвергаются силе трения, это приводит к постепенному износу и стачиванию, в результате они плохо сцепляются. Этого может не случиться, если детали периодически хорошо смазывать, но смазки не должно быть в избытке.

На редуктор плохо влияет оседающая пыль, которая потом при работе нагревается. Особую опасность она представляет для пластиковых шестеренок. В результате нагревания, шестеренки от пыли деформируются и ломаются.

При окислении контактов кнопка перестает работать

Проблемы с кнопкой

При окислении контактов кнопка перестает работать. Для того чтобы почистить, красный нажимной механизм снимают вращательным движением. Крышку демонтируют, выталкивая защелки с помощью ножа. Находящиеся сбоку 2 металлических элемента отсоединяют, используя паяльник. Снимают крышку, вынимают механизм. Окисленные или потертые места протирают ватой, которую смачивают в спирте. Прилипшую грязь убирают ножом.

Замена щеток

Щетки электродвигателя – это контакты, через них ток подается в обмотки ротора. Шуруповерт перестает работать по причине их чрезмерного износа. Тогда корпус разбирают, вытаскивают изношенный комплект. Он восстановлению не подлежит. Ставят новый и собирают корпус.

Зарядный блок

Из-за постоянного перекоса провода приходит в негодность зарядный блок, случается обрыв. Провода паяют и изолируют.

Быстрозажимной патрон

Быстрозажимной патрон более универсален и прост в работе, его недостаток – небольшой срок службы. Если он перестает держать сверло или биту, починить невозможно. Надо снять и заменить на новый. Это одна из самых частых неисправностей шуруповерта.

Если патрон заклинен, не получается вытащить сверло, значит заклинены зажимные кулачки. Это может произойти из-за того, что поломались внутренние детали патрона или отсутствует смазка. Неисправность редуктора приводит к прокручиванию патрона

Если в нем закусило биту, берут 2 разводных ключа, одним удерживают основание патрона, другим осторожно вращают его верхнюю часть

Частая причина поломки шуруповерта — это неполадки с быстрозажимным патроном

Как можно отремонтировать аккумулятор у шуруповерта? Проще всего его оживить, поменять одну из банок. С помощью тестера находят дефектную батарею со слабым напряжением. Ее отпаивают и заменяют новой. Работу надо выполнять, используя мощный паяльник, чтобы не перегрелась банка.

Чаще всего неисправные детали не ремонтируются. Для того, чтобы не тратить зря силы на такое дело, как ремонт шуруповерта, лучше купить аналогичные или новые оригинальные запчасти. Это относится к поврежденным элементам патрона, искривленному валу редуктора, двигателю при обрыве обмотки якоря, неразборной кнопки питания и т.д. Специалисты не рекомендуют самому браться за ремонт зарядного устройства, не имея соответствующих знаний и опыта.
