Как снять и поменять патрон на дрели

Как заменить патрон – обновляем дрель

Чаще всего, первым в дрели в негодность приходит именно патрон. Демонтировать его в домашних условиях непросто, но возможно! Крепеж накручен на сам шпиндель, но помимо этого он еще закреплен болтом с левосторонней резьбой. Для того чтобы его достать, нужно полностью разжать патрон – он находится внутри. Вся трудность его откручивания заключается в том, что многие не знают о левосторонней резьбе, и пытаясь его открутить, еще больше закручивают его, срывают шляпку и в итоге несут в сервис.

Открутив болт, можно отвинтить и сам патрон, правда, и это не так легко сделать. В некоторых моделях у основания резьбы есть выемки под гаечный ключ – в таком случае вы сможете зафиксировать шпиндель и открутить крепеж, применив немало усилий. Настоящая сложность возникает тогда, когда срезов под гаечный ключ нет. Придется снимать крышку корпуса, чтобы зафиксировать шпиндель внутри дрели. Сложно, но выполнимо.

Снять патрон – одно дело. Подобрать новый – совсем другое. Помимо способов зажатия сверла, которые описаны выше, у разных патронов еще и разная резьба! Самый верный способ ничего не перепутать – взять с собой старый патрон и продемонстрировать его продавцу, либо как по макету подобрать нужный. Когда и с этой задачей вы справились, все, что вам остается, это накрутить патрон на шпиндель и завинтить болт, который в нашем случае закручивается против часовой стрелки.

Как разобрать патрон

Существует два вида изделия:

зубчато-венцовый, где крепление сверла происходит при помощи специального ключа;
быстрозажимной, который позволяет вращательными движениями закрепить сверло.

READ Как Работает Орбитальная Шлифовальная Машинка

Для выполнения ремонта либо смазки деталей требуется разобрать патрон. У основания есть заглушка. Ее требуется снять, поддев ножиком либо отверткой. Если она железная, то необходимо нанести удар по основанию зажимной гильзы.

Удалив заглушку, происходит разбор цилиндра. Его необходимо поделить на составные части: рукав, основание, шайбу и подшипник. Некие производители дополнительно включают фиксатор. После выполнения требуемых действий нужно собрать все комплектующие назад.

При помощи Г-образного инструмента

Данный метод полностью обычной и неопасный, потому является приоритетным. Делать деяния нужно в последующей последовательности:

Убедиться, что из торца шпинделя вывинчен фиксирующий винт.
Закрепить в кулачках Г-образный инструмент. Идеальнее всего шестигранный ключ.
Установить регулятор вращающего момента на наибольшее значение либо перевести его в режим сверления.
Переключить направление вращения шпинделя в реверсный режим (против часовой стрелки).
Запустить движок и дать ему возможность набрать наибольшие обороты.
Подвести крутящийся, закреплённый меж кулачками, Г-образный инструмент к жёсткому упору. К примеру, слесарным тискам, гимнастической гире.
В момент удара закреплённого Г-образного инструмента произойдёт резвое свинчивание патрона со шпинделя.

Внимание! Патрон откручивается очень стремительно, в течении наименее одной секунды. Потому нужно предугадать, чтоб он падал с малой высоты, другими словами упор, о который будет происходить ударение Г-образным инвентарем, должен находиться как можно поближе к полу

Вероятен и 2-ой вариант этого метода:

После вывинчивания винта и закрепления огранённого ключа (трёх-, четырёх-, пяти-, шестигранного) меж кулачками, удерживаем шуруповёрт в одной руке, а при помощи другой наносим удар молотком (киянкой) по плечу торчащего инструмента, чтоб вращение происходило против часовой стрелки.
«Сорвав», таким макаром, патрон с места, откручивать можно продолжать рукою.

Этот подвид откручивания в особенности эффективен в тех случаях, когда нет напряжения в сети (сетевой шуруповёрт), разряжен аккумулятор либо электроинструмент находится в нерабочем состоянии.

Удерживая патрон рукой

Самый обычный метод – это задерживать патрон рукою. Для этого нужно выполнить последующие деяния:

Надеть спецовочную перчатку на ту руку, которая будет держать патрон.
Установить регулятор вращающего момента на наибольший показатель либо перевести шуруповёрт в режим сверления.
Убедиться, что из торца шпинделя вывинчен фиксирующий винт.
Свести кулачки патрона до малого зазора.
Удерживая патрон одной рукою, защищённой перчаткой, запустить вращение шуруповёрта в реверсном направлении (против часовой стрелки). Пока будут расходиться кулачки, электродвигатель наберёт обороты, и в момент их полного раскрытия получится типичный удар, который должен двинуть резьбовое соединение. Сейчас свинтить патрон не составит особенного труда.

Внимание! Это метод опасный! Воспрещается им воспользоваться при доказательстве хотя бы 1-го пт:

Отсутствие спецовочной перчатки.
Мощность шуруповёрта превосходит 500 Ватт.
Неуверенность в собственных силах.
Отсутствие неплохой физической подготовки (дети, дамы, люди преклонного возраста).

Если данный метод не подходит по обозначенным выше запрещающим причинам либо оказался безрезультативным, то нужно применить последующие.

Основные виды патронов для дрели

По своей конструкции зажимы для дрели делятся на два основных типа:

зубчато-венцовый патрон, зажим хвостовика инструмента в котором осуществляется при помощи специального ключа;
быстрозажимной патрон для дрели (БЗП), в котором зажимная гильза приводится в действие посредством ее ручного вращения.

Разновидности патронов для дрели

Зажимные кулачковые патроны, устанавливаемые на современные дрели, позволяют надежно фиксировать инструмент, диаметр хвостовика которого находится в интервале 1–25 мм. Устройства данного типа практически лишены недостатков, наиболее значимым из которых является их достаточно высокая стоимость.

Наиболее популярным типом зажимного устройства, устанавливаемого на современные модели дрелей, является патрон быстрозажимной (БЗП). Чтобы зафиксировать инструмент в зажимном патроне категории БЗП, достаточно всего нескольких секунд, при этом нет необходимости применять специальный ключ. Зажим хвостовика инструмента осуществляется за счет ручного вращения регулировочной гильзы, на внешнюю поверхность которой нанесено рифление, облегчающее выполнение данной процедуры. Чтобы регулировать механическое воздействие, создаваемое на хвостовик инструмента, в зажиме данного типа предусмотрено специальное блокировочное устройство.

Для фиксации сверла одной рукой придерживают нижнюю муфту, а другой затягивают верхнюю муфту по часовой стрелке

К наиболее значимым недостаткам БЗП следует отнести то, что в тех случаях, когда элементы его механизма изнашиваются, он недостаточно надежно фиксирует хвостовики сверл большого диаметра. Это приводит к проворачиванию инструмента в процессе работы.

По сравнению с зажимными устройствами категории БЗП, зубчато-венцовые патроны для оснащения дрели обеспечивают надежную фиксацию инструмента в любой ситуации. Пользователи, которым приходится часто работать с электрическими дрелями, отдают предпочтение зажимным патронам именно данного типа. Единственным значимым недостатком таких устройств является то, что ключ, при помощи которого они приводятся в действие, достаточно легко потерять. Между тем возникновения такой проблемы можно легко избежать, если сразу после приобретения дрели зафиксировать ключ на проводе устройства при помощи изоляционной ленты или обычной веревки.

Диаметр хвостовика насадки, зажимаемой в мини-патроне, зависит от калибра цанги

Большой популярностью пользуется и патрон для мини-дрели, устанавливаемый на компактные сверлильные устройства. Последние активно используются мастерами ювелирного дела. Мини-патрон относится к категории быстрозажимных патронов для шуруповерта или легкой дрели. Такой маленький патрон, изготавливаемый преимущественно из латуни, используют для фиксации инструментов, диаметр хвостовика которых находится в интервале 0,1–4,5 мм.

Конусный патрон

Был изобретен еще в 1864 году американским инженером Стивеном Морзе, который также разработал и предложил использование спирального сверла. Особенность такого патрона в том, что зажим рабочего элемента происходит за счет сопряжения двух валовых поверхностей и отдельной детали с посадочным отверстием. Поверхности валов и отверстие для установки сверла имеют равнозначные размеры конусности, угол которых колеблется в диапазоне от 1°25’43» до 1°30’26».

Регулируется угол путем поворота основы механизма, в зависимости от толщины устанавливаемого элемента.

Зубчато-венцовая конструкция

Более распространенная разновидность патронов на ручном электроинструменте для домашнего пользования. Принцип устройства такого патрона прост – на конце выходящего из дрели штифта нарезана резьба, и патрон накручивается на нее подобно гайке.

Сверло удерживается в патроне за счет трех конусообразных лепестков, расположенных по центру патрона в цанге. Когда гайка на цанге проворачивается специальным ключом, лепестки сходятся вместе и зажимают хвостовик сверла или другого рабочего элемента – венчика для миксера, насадки под отвертку, ударного зубила, метчика.

Быстрозажимной патрон

Считается наиболее удобным вариантом. Это самая поздняя по времени изобретения технологическая модификация данного устройства. Она используется практически во всех современных моделях известных производителей дрелей.

Рабочий режущий или другой элемент также фиксируется за счет специальных лепестков, только для их зажима не требуется ключ. Фиксирующие лепестки зажимаются руками – поворотом регулировочной гильзы, на которой для удобства прокручивания нанесено рифление.

Специфика конусного крепления

В современных ручных электродрелях конус Морзе встречается редко. Такие модели комплектуются специальными съемниками, а процесс демонтажа отображается в техническом описании.

В старых советских дрелях конструкция редуктора позволяла снимать патрон довольно грубыми способами. Можно было пробовать разъединить конусные поверхности клиновидным предметом, слегка подбивая его с разных сторон.

Другой вариант – брали дрель одной рукой патроном вниз, а другой наносили молотком легкие удары по торцу. Если не помогало, смазывали место посадки проникающим составом (керосином или смазкой WD-40), выдерживали несколько часов и снова пробовали сбить патрон.

Применять такой метод можно, если подшипник вала установлен внутри корпуса. Для большинства используемых в наше время дрелей этот способ неприемлем, так как может повлечь повреждения подшипников или редуктора.

При подборе нового патрона обращайте внимание на разновидность крепления, посадочный диаметр и возможность работы в ударном режиме, если у вашей дрели присутствует данная опция. Электродрель является непременным инструментальным атрибутом как домашнего мастера, так и профессионала. Без этого инструмента сложно производить какие-то работы, связанные с производством чего-либо, а также монтажом, демонтажем и так далее

Без этого инструмента сложно производить какие-то работы, связанные с производством чего-либо, а также монтажом, демонтажем и так далее

Электродрель является непременным инструментальным атрибутом как домашнего мастера, так и профессионала. Без этого инструмента сложно производить какие-то работы, связанные с производством чего-либо, а также монтажом, демонтажем и так далее.

Поломка дрели даже именитого бренда, в конце концов, когда-то да происходит. А одним из самых распространённых вариантов поломки этого электроинструмента является выход из строя патрона: как ключевого, так и самозажимного.

Рано или поздно любая деталь, узел или любой механизм приходят в негодность.

В современных дрелях, как, например, Макита, Интерскол, Бош и так далее крепление сверла и другого режущего инструмента, а также всевозможных насадок осуществляется устройством кулачкового типа.Кулачковый механизм представляет собой 3 или 4 кулачка, посредством их и удерживается инструмент в патроне дрели. Если устройство быстрозажимное, то механизм затягивается рукой, а если ключевое — специальным ключом.

Существуют также цанговые устройства, но они больше применимы на производстве для металлообработки. В них зажимается всевозможный инструмент, необходимый для работ.

Причины для замены:

Биение во время вращения. Это говорит об износе кулачков или передних подшипников вала.
Проворачивание на валу. Причиной является повреждение резьбы, если патрон резьбовой, или же износ инструментального конуса.

В обоих случаях необходима его замена.

Биение — явление вредное и небезопасное, его можно охарактеризовать следующим образом:

Плохо держится режущий инструмент в дрели, или какая-нибудь оснастка.
Клинят свёрла (в том случае, когда изношен конус).
Отверстия получаются неправильной формы.
Изнашиваются хвостовики свёрл.

Шуруповерт: кратко об устройстве его патрона

Чтобы суметь снять патрон шуруповерта, необходимо представлять устройство этого узла. Данный элемент крепится на валу, которой приводит его в движение и одновременно является местом его крепления.

Патроны, как правило, снабжены оболочкой цилиндрической формы. Под ней расположены прижимные кулачки, а также регулировочные гильзы. Когда происходит их заклинивание, рабочую деталь достать практически невозможно или очень сложно. В этом случае приходится снимать зажим, чем обеспечивается облегчение дальнейшей работы по ремонту или обслуживанию инструмента. Делается это для того, чтобы произвести смазку, чистку или профилактический осмотр.

Крепление патрона выполняется несколькими способами. И в каждом конкретном случае проблему приходится решать по-разному.

Устройство патрона

Патроны могут быть:

кулачковыми, фиксация которых производится Г-образным ключом, вставляемым перпендикулярно;
быстрозажимными, в которых для фиксации один из цилиндров корпуса зажимается рукой, а другой вращается вокруг его оси.

Кулачковые патроны являются менее удобными, но обеспечиваемое ими соединение более надежно. Регулировочная гильза, вращаемая ключом, обеспечивает сжимание стальных кулачков вплоть до их полного смыкания.

Затягивание быстрозажимных патронов производится быстрее. Для этого ключ не требуется.

Разновидности быстрозажимных патронов

Такие патроны бывают:

одномуфтовыми, в которые бита устанавливается лишь одной рукой, т.к. один из элементов ее корпуса обездвиживается автоматически;
двухмуфтовыми, обе части которых подвижны. Поэтому при установке биты понадобятся обе руки.

Заменяя патрон шуруповерта, следует учитывать, что одномуфтовые изделия используются лишь на инструментах, снабженных блокираторами.

Шуруповерт: способы фиксации патрона на его валу

Для фиксации патронов используются следующие способы:

резьбовой;
с использованием конуса Морзе, когда хвостовик конической формы вставляют в отверстие шпинделя. Данный способ является наиболее эффективным.

Дополнительная прочность соединений достигается за счет установки фиксирующего винта.

Особенности производителя Деволт

Американская фирма Деволт на рынке строительного инструмента более 90 лет. Выпускается 300 модификаций электрических агрегатов и более тысячи комплектующих и расходников

Особое внимание уделяется производству бесщеточных двигателей. Инструменты этой компании можно приобрести во многих станах мира

Производственные площади находятся в США, Канаде и Китае. Шуруповерты от Деволт отличает надежность, качество и долговечность. Сеть сервисных центров и долгий срок эксплуатации приобретаемых инструментов. Немецкий концерн считается ведущим лидером по продажам строительного инструмента.

Виды патронов для перфоратора

В перфораторах могут использоваться разные типы патронов. У каждого есть свои отличия.

Зубчато-венцовый

Его еще называют ключевой патрон. Эта разновидность позволяет установить насадку, у которой форма хвостовика цилиндрическая. Крепление осуществляют при помощи специального шлицевого ключа. Им сдвигают кулачки, которые надежно зажимают рабочий орган. Плюс зубчато-венцового патрона заключается в надежной фиксации приспособлений с цилиндрической и шестигранной хвостовой частью. Но, чтобы в этих патронах закрепить или снимать сверло, нужно затратить много времени.

Быстрозажимной

Быстрозажимные в основном применяются в конструкции шуруповертов. Бывают одномуфтовые и двухмуфтовые. Фиксируются так же, как и ключевые, только без использования ключа, все делается вручную. Более надежное крепление обеспечивают двухмуфтовые патроны. Но так как зажим выполняют руками, по надежности фиксация уступает прижиму ключом.

Недостаток быстрозажимного крепежного элемента в том, что при долгой эксплуатации он ненадежно фиксирует сверла большого диаметра. В результате во время сверления инструмент проворачивается, что отрицательно сказывается на качестве и скорости выполнения работ.

Быстрозажимной сверлильный патрон

SDS

Такая разновидность считается самым наилучшим вариантом для перфораторов, хотя и появилась не так давно. СДС-патроны многие называют быстросъемными. Они подходят для бурения бетона, сверления древесины и металла. Но их зажимная оснастка бывает разных типов, потому нужно знать их особенности.

Оснащаются несколькими видами зажимных устройств:

Plus. Хвостовая часть для патрона инструмента, предназначенного для применения в домашних условиях.
Top и Quick. Очень редко используются. Купить насадки для инсталляции в такие типы патронов непросто. Их производством занимается мало фирм. Поэтому при покупке стоит смотреть на модификацию фиксатора.
Max. Эти детали применяются только в специализированных моделях перфораторов.

Патрон для перфоратора надежно крепит сверла. Фиксация осуществляется с помощью 2-х направляющих клиньев и 2-х стопорных шариков. Преимущества SDS патронов в том, что работать с зажимным приспособлением просто и безопасно. В нем идеально совмещены крутящий момент и ударная сила. 90% всех изготавливаемых перфораторов оснащается этими несложными в применении приспособлениями.

Механические неисправности

К часто встречающимся механическим неисправностям можно отнести выход из строя зажимного патрона.
А как снять патрон с шуруповерта и заменить его?
Сразу отметим, что замена патрона на электродрели, шуруповерте, перфораторе абсолютно одинаковы.
Причина выхода зажимного патрона чаще всего в износе зажимных кулачков. Это самая серьезная неисправность электродрели. Без полной замены зажимного патрона не обойтись. А как снять патрон с дрели покажет видео.

Кстати! Приводимый способ замены патрона подходит для любых современных моделей не только электродрелей, но и перфораторов, шуруповертов, поскольку все приведенные конструкции предусматривают именно такой способ крепления патрона.

А вот у дрелей советского производства патрон держится на конусе Морзе и закручивается винтом. А как снять патрон с конуса? Для этого можно воспользоваться съемником для подшипников или сбить при помощи молотка.

Внимание! Купив новый электроинструмент с патроном, обязательно снимите патрон и тщательно смажьте все соприкасающиеся детали и резьбы. https://www.youtube.com/embed/6j2Kyg. https://youtube.com/watch?v=6j2Kyg

https://youtube.com/watch?v=6j2Kyg

Видео:

N8vfY1. Порядок замены кулачкового патрона электродрели
Для разборки электродрели проверьте отключение ее кабеля от электрической сети.
При помощи специального ключа разведите кулачки патрона до максимально возможного положения.
Если взглянуть внутрь раскрытого патрона, то чаще всего можно увидеть винт, предназначенный для крепления кулачкового патрона к валу электродвигателя.
Как правило, винт выкручивается при помощи крестовой отвертки.Помните! Резьба у фиксирующего винта левая, и откручивается он вращением отвертки по часовой стрелке.
Выкручивайте винт, вставляйте в патрон на место сверла Г-образный ключ-шестигранник и зажмите его.

Если у винта стерта шляпка, и вы не можете его выкрутить при помощи отвертки, поступайте таким образом. Возьмите вторую дрель, вставьте в нее сверло диаметром шляпки винта и приступайте к высверливанию винта. Все кончится тем, что при высверливании винт выкрутится.

Вставьте рожковый ключ на вал электродвигателя у основания зажимного патрона. Есть модели, в которых зазор между зажимным патроном и корпусом очень малый. Придется ключ подобрать или подпилить по толщине. Ключ необходим для фиксации вала электродвигателя.
У моделей более ранних выпусков прорезей под ключ на валу нет. В этом случае надо разобрать корпус дрели, снять одну крышку. Зажать одновременно ведомую шестерню вала патрона и вентилятор охлаждения и резким движением против часовой стрелки попробовать открутить патрон.

Но вернемся к варианту с ключом.
Теперь, положив дрель на деревянную плоскость и фиксируя вал при помощи ключика, ударьте деревянным или резиновым молотком по выступающему хвосту ключа-шестигранника против часовой стрелки.
Патрон крепится на валу по резьбе.
Вращая патрон против часовой стрелки, снимите его с электродрели.
Если нет Г-образного шестигранного ключа, можно воспользоваться сверлом подходящего диаметра, которое втравляется в одно из трех отверстий для зажимного ключа.

Обследуйте патрон. При полном выходе кулачков из строя, замените патрон на дрели новым. Установите новый зажимной патрон на дрель, выполнив все операции в обратной последовательности.
Помните! Устанавливая новый зажимной патрон, обязательно смазывайте все трущиеся части. Особенно это касается резьбовых соединений.

Это мы рассмотрели случай, когда надо заменить кулачковый патрон. Но ведь выпускаются электроинструменты и с быстрозажимными патронами.

Быстрозажимные патроны позволяют в считанные секунды заменить сверло, не используя никаких дополнительных инструментов или приспособлений.

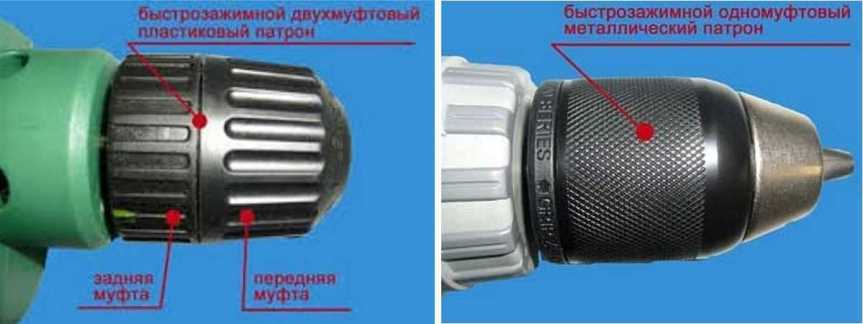

Быстрозажимные патроны подразделяются на одномуфтовые и двухмуфтовые.
У конструкции одномуфтового патрона устанавливается специальный механизм, который блокирует вал в момент замены инструмента. Операцию по замене можно выполнять одной рукой.
У двухмуфтового патрона смена инструмента выполняется двумя руками. Одной рукой держится первая муфта, второй рукой закручивается другая муфта.
Но быстрозажимные конструкции не надежно крепят инструмент, особенно в ударном режиме. А использование пластмассы для их изготовления часто приводит к поломке патронов.
Кулачковый патрон более надежен, да и применяемые детали в нем изготавливаются только из металла. Для крепления инструмента необходимо использовать специальный зажимной ключ.

Распространённые неисправности и причины их появления

Из-за особого принципа работы эти детали регулярно выходят из строя. Работая, они все время трутся о коллектор, и в результате изнашиваются. Бытовые шуруповерты, в которых стоят качественно изготовленные графитовые детали, сделаны таким образом, чтобы они истирались как можно медленнее. В инструменте, которым мало пользуются, критический износ случается в редких случаях. Изношенные щетки перестают контактировать с коллектором.

Если контакт теряется частично, то:

повышается искрение;
неравномерно вращается мотор;
инструмент начинает дергаться.

Иногда в цепи происходит разрыв, который приводит к тому, что двигатель не запускается совсем. Если щетки заклинивает в направляющих и пружина не в состоянии хорошо прижимать их к коллектору, то они начинают зависать.

Зрительно можно определить следующие поломки:

повреждения коллекторно-щеточного узла;
сломанную прижимную пружину;
обрыв провода щетки.

Для шуруповерта очень опасно их искрение, которое появляется из-за того, что на коллекторе накапливается грязи и нагар. Нужно очистить с помощью нулевой наждачной бумаги. Контакты замыкаются по причине накопления медного порошка или графитовой пыли. Все удаляют любым острым предметом, можно ножом.

Замена щеток при регулярном использовании шуруповерта требуется часто

Искрение будет наблюдаться, если контакты отличаются по уровню сопротивления, а щетки по основным параметрам подобраны неправильно. Даже правильно подобранным деталям понадобится некоторое время на то, чтобы они притерлись. Профессионалы советуют запустить двигатель вхолостую без нагрузки. Необходимо регулярно очищать коллектор. Для продления срока эксплуатации шуруповерта используют специальные смазки.

Как грамотно выбрать графитовые щётки?

Если в любом шуруповерте, в том числе фирмы Вихрь, Зубр, Интерскол, Патриот, Спарк, Штурм, эти детали износились, их обязательно меняют. Необходимо узнать главные параметры детали, чтобы не поставить не подходящие.

У деталей должен совпадать:

размер;
геометрическая форма;
марка графита.

Графитовые щетки бывают мягкие и жесткие. Медь на коллекторе тоже различается по жесткости. При несовпадении, одна из деталей в результате быстрого износа и высокого трения, выйдет из строя за короткое время.

Для расчета параметров обмоток надо знать, что щетки отличаются и по уровню активного сопротивления

Работа щеточного узла должна быть согласованной, потому необходимо принимать во внимание характеристики контактных групп и направляющих, свойства прижимного блока

Надежность работы зависит от степени прижимания. При недостаточном прижиме будет наблюдаться искрение, излишнем – перегрев щеточного блока и коллектора.

Существуют различные модификации щеток. У каждой свои особенности применения. К примеру, в электрический инструмент не советуют ставить генераторные варианты медно-графитовых изделий. Обмотки перестанут нормально работать из-за высоких токов и сильного перегрева.

Китай – это одна из стран, которая больше остальных занимается выпуском и поставкой этих запчастей.

Щетки можно заменить самостоятельно с помощью простых инструментов

Как снять?

Теперь поговорим, как снять рассматриваемую деталь. Это может быть нужно для осуществления плановой чистки и смазывания, что позволит повысить срок работы инструмента. Сначала разберем случай отсоединения патрона с болтом фиксации. Будет нужен шестигранник, имеющий подходящий размер:

в первую очередь откручивается винт по часовой стрелке, если деталь с левой резьбой;
перед этим нужно разжать кулачки максимально, чтобы увидеть его;
вставляем ключ в кулаки и быстро прокручиваем его против часовой стрелки;
осуществляем откручивание патрона.

Если речь идет о демонтаже патрона с конусом Морзе, то здесь понадобится иметь под рукой молоток. Используя его, можно выбить хвостовик из корпусного гнезда. Сначала осуществляется разбор шуруповерта, после чего вытаскиваем вал с расположенными на нем патроном и редуктором. Используя трубный ключ, осуществляем выкручивание цилиндра зажима.

Теперь перейдем к демонтажу патрона с резьбовым соединением. Порядок действий будет таким:

осуществляем откручивание крепления резьбового типа при помощи Г-образного шестигранника;
вставляем 10-миллиметровый ключ в цилиндр короткой стороной, после чего крепко фиксируем его кулачками;
запускаем шуруповерт на небольших оборотах, и сразу его отключаем так, чтобы свободная часть шестигранника ударилась об опору.

В итоге всех проделанных действий фиксация резьбы должна ослабнуть, после чего зажимной цилиндр можно будет вытащить со шпинделя без особого труда.

Бывает, что снятие не удается осуществить ни одним из указанных выше способов. Тогда устройство следует разобрать, и в зависимости от производителя и модели осуществлять те или иные действия. Покажем процесс разборки на примере шуруповерта компании Makita.

Владельцы таких моделей имеют необходимость открутить патрон, где применяется резьбовая фиксация с креплением винтового типа, выполняющим вспомогательную функцию.

Тогда потребуется открутить винт, после чего нажать на клавишу стопора вала. После этого заворачиваем корпус шуруповерта в тряпку и закрепляем в тисках. Прижимаем в кулачках шестигранный ключ и бьем по нему молотком, чтобы можно было снять цилиндр.

Что такое патрон

Патрон напоминает металлический цилиндр. Деталь крепится к валу шуруповерта.

Назначение элемента – фиксация рабочих бит крепежных изделий.

Устройство патрона

Внутренняя резьба на патроне или специальный конус предназначены для крепления на вал. Конструктивно наиболее изнашиваемые компоненты делятся на три основных типа:

быстрозажимные (БЗП);
самозажимные;
зубчато-венцовые (ключевые).

Самый распространенный вариант – БЗП.

Хвостовик в этом случае зажимается путем ручного вращения гильзы инструмента.

Зажимные элементы, которые устанавливают на современные шуруповерты и дрели, позволяют надежно фиксировать хвостовики диаметром в рамках 0,8-25 мм.

Возможно, единственный минус нового изделия такого типа – более высокая стоимость относительно ключевых гильз.

Чтобы зафиксировать элемент в зажимном изделии типа БЗП, хватает нескольких секунд.

При этом помощь вспомогательных компонентов не требуется.

Полотно регулировочной гильзы рифленое, поэтому вращение цилиндра не представляет труда.

Регулировку давления на хвостовик изделия выполняют с помощью блокировочного элемента.

Со временем детали зажимного механизма изнашиваются.

Поэтому устройство патрона категории БЗП подразумевает постепенное ослабление зажима.

В результате износа гильза не в состоянии надежно фиксировать круглые хвостовики большого диаметра.

В разобранном виде само- и быстрозажимные модели представляют собой:

рукав;
основание;
подвижные губки;
шайбу;
подшипник;
зубчатую гайку.

Конструкция и особенности зубчато-венцового патрона

В отличие от популярных современных гильз, этот классический вариант требует использования специального ключа. Зато в этом случае возможно более надежное крепление в любых ситуациях.
