Распайка мини джек стерео

Штекер на четыре жилы

Здесь есть два различных варианта.

1. Обыкновенные наушники без микрофона и кнопок управления. К штекеру подводятся 4 проводка: минус от каждого динамика медного цвета и плюс (синий с красным или зеленый с красным). Для удобства минусы скручиваются в один жгут и в результате получается три жилки, которые необходимо припаять на свои конкретные места.
2. Гарнитура с микрофоном. Здесь штекер имеет 4 вида контактов: по одному от каждого динамика, один для микрофона и остается место для припаивания общего провода или массы. Схематично такая пайка выглядит следующим образом:

Следует отметить, что цветовая маркировка может варьироваться в зависимости от фантазии производителя и является весьма условной. Провод левого канала может быть зелёным, белым или синим цветом. Провод правого канала всегда маркируется красным цветом. Общий провод – медный (лакированный или без изоляции), но может быть и белым, если белый цвет не задействован под левый канал.

Бескислородная медь

Это миф. Сейчас в кабельной продукции известных производителей не применяется никакой другой меди, кроме бескислородной. Все кабели делаются из меди одинаково хорошей очистки. Если в рекламе можно до сих пор прочитать слова типа «супер очистка меди» — это не более чем маркетинговый трюк. Даже если предположить что это так, выигрыш в качестве звучания оборудования при коммутации кабелями из этой меди будет совсем не в сторону её стоимости, так как медь самой высшей очистки, близкой к 100% получить достаточно сложно. Остаётся только догадываться, какую медь используют китайцы. В любом случае «noname» кабеля гораздо хуже переносят частые перегибы.

AUX-выход — какой выбрать кабель?

Видео и аудио устройства часто оснащены дополнительным гнездом с маркировкой AUX. Соединение с портом AUX является двусторонним, поэтому вы можете подключиться к аудиосистеме смартфона, музыкального проигрывателя или наушникам. Для этого достаточно обычного кабеля с мини-джеком.

Современные AUX-кабели обычно оснащены 3-х или 4-контактными мини-джеками. 3-контактные разъемы чаще всего используются для наушников без микрофона и для подключения мобильных музыкальных плееров к другим аудиоустройствам. 4-контактные разъемы широко применяются в разъемах современных телефонов и планшетов, где используются гарнитуры с микрофонами. Подключение 4-контактной гарнитуры к 3-контактной розетке и наоборот может вызвать помехи и сбои в работе.

Конвертер мини-джек на USB

Обычным сценарием является преобразование сигнала с устройства, оснащенного портом AUX, в устройство, оснащенное только портом USB. В этом случае необходимо использовать подходящий адаптер. Это может быть вилка с двумя разными интерфейсами или кабель. Для правильной работы устройств необходимо использовать 4-контактный мини-джек. Этот адаптер имеет функции зарядки и передачи данных.

Кроме того, можно использовать адаптеры и переходники для подключения электронных устройств через разъем мини-джек, например, к композитному соединению. Одним из вариантов является преобразование аналогового AV сигнала. Для этого необходим пассивный адаптер, который, с одной стороны, заканчивается 4-контактным мини-джеком, а с другой стороны, имеет типичные разъемы типа Cinch.

При конвертации и подключении устройств с помощью разъема мини-джек для передачи видеосигнала убедитесь, что они поддерживают один и тот же формат данных. Если форматы не совпадают, устройства не будут работать вместе. Вы также можете столкнуться с гибридными мини-джеками, которые сочетают в себе интерфейс TOSLINK, позволяющий передавать 6-канальный аудиосигнал в системе объемного звучания 5.1.

Как припаять провод к динамику наушника

Когда проводок обрывается около наушника, лучше всего обратно его припаять к наушнику и обновить пайку с завода. Вот как припаяны проводки внутри моих древних вкладышей Aiwa.

Обратите внимание на завязанный узелок — он не позволяет при рывках отрываться тонким проводкам. Перед пайкой наушника обязательно завяжите такой-же узелок на некотором расстоянии, чуть большем, чем расстояние до узкого отверстия

Возникает вопрос — от чего зависит полярность подключения проводков к динамику. Ответ прост — наушники соединяются одинаково, чтобы работали синфазно. Когда полярность наушников перепутана, звук размазывается и становится тише, чем синфазный. Если у вас оборвался проводок в одном для правильного подключения нужно смотреть как провода и пайку в другом наушнике.

Что делать, если провод оборвался внутри наушника

Самое неприятное — это когда провод обрывается внутри наушника. Это означает, что произошел обрыв провода обмотки динамика, который показан на рисунке.

Обмотка динамика обычно приклеена к диафрагме и обрывается в месте крепления проводков к ней. Со временем они просто переламываются от микроперемещений.

Восстановить такой обрыв крайне сложно, но возможно под микроскопом. При ремонте наушников нужно быть предельно аккуратным, чтобы не порвать диафрагму и не повредить геометрию обмотки

Особое внимание нужно уделить микропыли, попавшей между магнитом и обмоткой. Магнитный мусор хорошо убирается жевательной резинкой или пластилином

Преимущества мини-джеков 3.5 мм

Компактные размеры, достаточная механическая прочность и развитие технологий сделали удобный мини-джек подходящим для большинства современных электронных устройств. Можно выделить основные преимущества, которые способствовали популярности мини-джеков:

Простота подключения штекера с гнездом — конструкция исключает риск неправильного подключения.
Возможность вращения штекера в гнезде — это предотвращает скручивание кабеля, что особенно важно в мобильных устройствах, где расположение телефона по отношению к наушникам часто меняется.
Возможность передачи аудио и видео сигнала с хорошей скоростью соединения.

К недостаткам мини-джека можно отнести неправильную передачу сигнала в разъемах низкого качества или из-за их интенсивного использования. Грязь, попадающая в гнездо тоже может создавать проблемы, так как она мешает правильному контакту.

Мини-разъем позволяет передавать аналоговый двухканальный аудиосигнал, что означает, что вы можете использовать стереозвук как в наушниках, так и через усилитель. Естественно, для этого требуется кабель с разъемами с нужным количеством контактов. Популярные гарнитуры, используемые в современных мобильных устройствах, также поддерживают микрофонную линию, что позволяет комфортно разговаривать по телефону.

Про цвета проводов в наушниках

Цвета проводов в наушниках обычно стандартизованы. Цвета проводов для стандартных наушников на 3 типа провода показаны на фото ниже.

Однако до сих пор встречаются производители, которые применяют нестандартные провода для пайки наушников и маркировки каналов. Например, Apple в своих наушниках AirPods использует провода в двухцветной маркировке.

В таких случаях на помощь приходит Интернет или метод проверки батарейкой на 3 вольта или мультиметром .

При подаче напряжения (батарейкой или мультиметром в режиме омметра) между контактами динамика, в нем будет слышен шелест. Это просто. Сложнее с гарнитурами, особенно если они с кнопками. Тут уже идет в ход схемотехника. Потому что производители часто задействуют минимум пар проводов для передачи большого количества сигналов.

Схемы распиновки по производителям

Распиновка аудио Apple

• 1 — левый
• 2 — правый
• 3 — земля
• 4 — микрофон

iPod Nano (4th, 5th Gen), iPhone (1st, 2nd, 3rd, 4th Gen), iPod Shuffle (3rd Gen), Cell Phone Connection iPhone headphone (handsfree)

1 — левый 2 — правый 3 — земля 4 — микрофон

Lenovo Thinkpad Edge & X Series Notebook audio

Распиновки аудио Samsung

1 — левый 2 — правый 3 — земля 4 — микрофон

Samsung i300, i330, i500, i700 handsfree / headset connector

Samsung OEM EHS64 Headset for Samsung Galaxy SIII GT-i9305 and some others

Samsung Series 9 Notebook headset (NP900X3D-A02DE)

Samsung SPH-a420, a580, a640, m220, m240, m300, m320, m330, Rant m540, Exclaim m550 SCH-R451C headset Samsung headset P/N: AEP010SLEB/STD

Samsung SPH-A880, SCH-U620, SCH-U540, SPH-M500, SCH-A950, SCH-A870, SCH-A930, SPH-A920, SPH-A940, SCH-A970, SPH-A900 BLADE, A900M, SCH-A990, SCH-U740 AEP204VBEB/STD Headset / Music

Как обойтись без паяльника при ремонте наушников

Часто происходит так, что у человека нет под рукой паяльника или розетки, а штекер наушников не работает. В этом случае можем проводить перепайку штекера несколькими нестандартными, но приемлемыми способами.

Первый способ — это использовать токопроводящий клей для приклеивания проводов к контактам мини джека. Все делается просто и аккуратно. Надежность такого крепления конечно хромает, да и электрическое сопротивление клея может составлять десятые доли Ома. При сопротивлении наушников 4 -16 Ом, клей может повлиять на громкость звучания. Хорошо, что время высыхания токопроводящего клея обычно 10-15 минут.

Второй способ — разогревать гвоздь или кусок медного провода в пламени свечи. Это такой способ для романтиков: полумрак, свечи, штекер, наушники и ты. Свечи в этом случае лучше использовать ароматизированные. А если серьезно, так можно и с помощью костра и углей припаять штекер наушников. Главное — хороший припой и флюс не забыть.

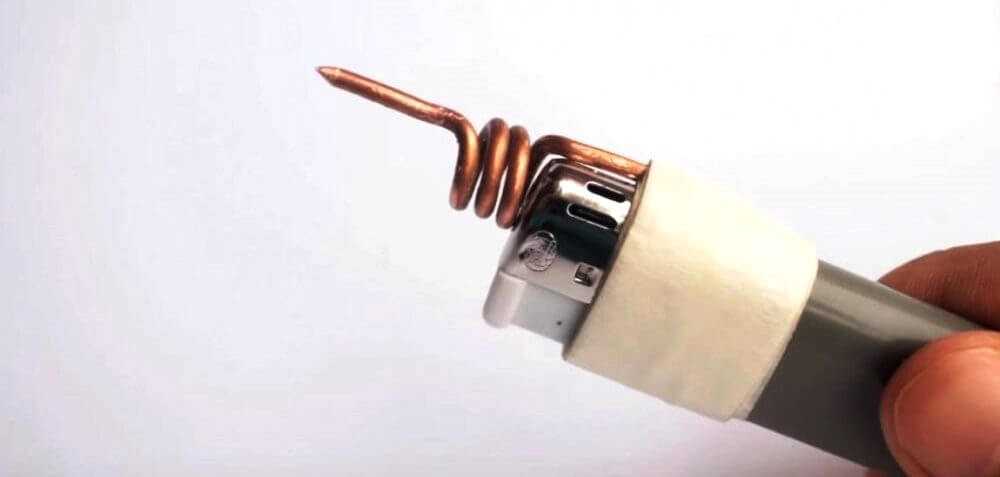

Третий способ — сделать газовый паяльник из зажигалки своими руками. Нужно взять кусок медного одножильного провода и прикрепить к зажигалке так, чтобы часть провода была в пламени. По медному проводу передается тепло на некоторое расстояние, как видно из фото.

Если будешь пользоваться этим способом, то особое внимание обрати на место прилегания проволоки к корпусу зажигалки. Там от нагрева может образоваться дырка

Будь осторожен! Более подробно как сделать такой мини паяльник из зажигалки смотрите в видеоролике.

Классификация

Штекеры, как и любая деталь массового производства, имеют свою классификацию, которая зависит от подключаемой аппаратуры и играет важнейшую роль при ремонте. Так, существует разделение по размерам и количеству подсоединяемых проводов.

По размерам

На практике чаще всего встречаются штекеры трех типоразмеров:

micro-jack диаметром 2,5 мм (1/4″)- используется для подключения наушников к малогабаритным гаджетам и старым мобильным телефонам;

mini-jack диаметром 3,5 мм (1/8″) — применяют для соединения наушников с плеерами, смартфонами (например, iPhone, Xiaomi и др.) или аудиокартами, установленными в персональных компьютерах;

jack диаметром 6,35 мм — с его помощью подключают к источнику звука профессиональные наушники, эстрадные микрофоны и пр.

По количеству жил

Штекеры типа jack также различаются по функциональному назначению, которое определяет и их конструктивное исполнение. На практике встречаются такие их разновидности:

• двухпроводные типа TS — моно-jack;
• трехпроводные типа TRS — стерео-jack;
• гибридные типа TRRS — 4 провода и более.

Конструктивно все они абсолютно идентичны и отличаются только размерами. При этом их контактные площадки разделены между собой необходимым количеством диэлектрических колец. Внешний вид, нумерация контактов и схемы распайки (распиновки) различных вариантов исполнения показаны на рисунках.

Рис. 1 Внешний вид штекеров

Двухжильный jack в обычной жизни используется очень редко. Его основное применение —  профессиональное звукозаписывающее оборудование и музыкальные инструменты. Схема такого штекера самая простая и выглядит следующим образом.

Рис. 2. Двухжильный моно- jack TS

Трехжильные штекеры применяются на обычных головных телефонах, не предусматривающих микрофон и регулировку громкости.

Четырехжильные штекеры встречаются как в обычных головных телефонах, у которых по одному проводу «земли» на левый и правый наушник, так и на гарнитурах, где четвертая жила отводится под микрофон.

Рис.4. Распиновка четырехжильного штекера TRRS без микрофона.

Рис. 5. Распиновка четырехжильного штекера TRRS от гарнитуры

Что касается штекеров TRRRS и более, то в них соединение жил с jack происходит аналогично TRRS от гарнитуры, только на каждый контакт (левый и правый динамик, массу и микрофон) могут идти по нескольку проводов, которые определяются опытным путем при помощи мультиметра. Такие штекеры встречаются, например, в Earpods от Apple и Piston 3 – 6 проводов, 3 из которых — масса.

The Incredibles

«The only normal one is Jack-Jack, and he’s not even toilet trained.»

—Violet Parr complaining to her mother about not being normal

Jack-Jack is a baby and the youngest child of the Parr family; his parents are Mr. Incredible (Bob Parr) and Elastigirl (Helen Parr), and his older siblings are Violet Parr and Dashiell Robert Parr. His primary power is shapeshifting — specifically polymorphism — but has also exhibited many other powers.

For the first year of his life, Jack-Jack didn’t seem to exhibit any signs of powers, presumably being too immature for superpowers to manifest. According to official sources, Jack-Jack is 1-year-old, is 2’4″ (71 cm) in height and weighs 30 lbs (13 kg).

Jack-Jack is first seen being bathed by his mother Helen in a kitchen sink while Helen talks with Bob over a telephone, telling him that the family has just moved in. During the scene where the family is having dinner, Jack-Jack is shown to enjoy watching his older siblings Dash and Violet fighting (Dash teases Violet about her crush on her schoolmate, which insults Violet). When a doorbell is rang by a family friend Lucius Best, which also stops the fight and makes the Parrs return to their seats, Jack-Jack turns to the door and asks «Hello?»

When the rest of his family is occupied with a supervillain named Syndrome, Jack-Jack is looked after by Kari McKeen. But her determination to have some fun ends with trouble when Jack-Jack begins showing signs of his powers that she tries to control and eventually anticipates. Later, Syndrome shows up, and Kari, thinking he is the replacement babysitter, eagerly places Jack-Jack into his care.

When the Incredibles return home, they find Syndrome with Jack-Jack in his hands as he openly declares that he will raise him to become his sidekick. With that, Syndrome kidnaps the baby and flies away to his jet, but Jack-Jack uses his powers to defend himself against Syndrome by turning into a fireball, a heavy steel ball, and a small monster. He disables one of Syndrome’s rocket boots, causing the supervillain to fly uncontrollably and crash into his jet; upon impact, Syndrome drops the baby. Jack-Jack is rescued by Elastigirl, who is thrown into the air by Mr. Incredible on her command. As Elastigirl turns herself into a parachute to bring Jack-Jack safe to the ground, Jack-Jack notices an explosion way above her (Mr. Incredible has thrown his car at Syndrome’s jet, knocking Syndrome off balance, and Syndrome—wearing a cape—gets pulled into the jet’s turbine, leading to his death and the destruction of his jet). Soon after Elastigirl and Jack-Jack lands safely on the ground, the wreckage of Syndrome’s jet falls onto the Parrs and their residence, destroying their house, but the family survive thanks to Violet wrapping her force-field around them. Jack-Jack also chuckles to Dash’s remarks of the possibility of the family having to move again.

Three months later, Jack-Jack is seen with his family at Dash’s track race. After the race, The Underminer emerges from underneath the earth and declares war, and the family, including Jack-Jack, put on their masks.

Edna Mode made costumes for the entire family, including a flame-retardant jumper for Jack-Jack which, coincidentally enough, is needed as Jack-Jack has the ability to burst into flames and become bulletproof, though this being done before the family could determine the full extent of Jack-Jack’s powers. Edna will presumably modify the costume to accommodate all of Jack-Jack’s abilities.

Про цвета проводов в наушниках

Цвета проводов в наушниках обычно стандартизованы. Цвета проводов для стандартных наушников на 3 типа провода показаны на фото ниже.

Однако до сих пор встречаются производители, которые применяют нестандартные провода для пайки наушников и маркировки каналов. Например, Apple в своих наушниках использует провода в двухцветной маркировке.

В таких случаях на помощь приходит Интернет или метод проверки батарейкой на 3 вольта или .

При подаче напряжения (батарейкой или в режиме омметра) между контактами динамика, в нем будет слышен шелест. Это просто. Сложнее с гарнитурами, особенно если они с кнопками. Тут уже идет в ход схемотехника. Потому что производители часто задействуют минимум пар проводов для передачи большого количества сигналов.

Снимем оплетку кабеля

Удобнее всего надрезать оплетку именно как на фотографии. Не нужно сильно прижимать лезвие. Благодаря сгибанию, оплетка будет расходиться сама, независимо от ее формы. Проворачиваем провод, делая надрезы и, когда прошли круг, стягиваем оплетку. Главное не прорезать проводки.

Проводки покрыты лаком и его необходимо счистить. Можно сделать это ножом. Но если Ваш нож, как и мой туповат, то результат не очень порадует.

Проводки очень тонкие и тупость ножа приводит к их отрыванию вместе с лаком. В принципе острым ножом это делается достаточно легко. Но острого ножа у нас нет, поэтому воспользуемся зажигалкой или любым другим источником огня.
