Как установить ssd форматов m.2 и nvme/sata в компьютер

Подготовка к подключению SSD

Решение о замене накопителя требует предварительной подготовки, которая заключается в программной части и физической установке винчестера. Большинство SSD выпускаются в формате 2.5 дюйма, что потребует подобрать место под монтаж нового диска. В случае модернизации ноутбука проблем не возникнет, так как штатный разъем точно подойдёт под формат SSD. Компьютер использует в работе диск размерами в 3.5 дюймов, что потребует подобрать место под установку. Для закрепления устройства в стандартный разъем нужен специальный переходник, который обеспечит фиксацию винчестера меньшего размера.

SSD гарантирует высокую скорость обмена данными и его установка в качестве системного наиболее целесообразна. В этом случае потребуется перенести операционную систему на твердотельный диск или установить её заново. Для клонирования используется стороннее ПО, которое позволяет быстро развернуть Windows на новом диске. Установка ОС займёт чуть больше времени, но даст возможность получить чистую систему.

Установка SSD

Размеры твердотельных дисков позволяют выполнить их монтаж практически в любом месте стандартного корпуса компьютера. Наиболее правильно будет произвести установку в штатный отсек для HDD размером в 3.5 дюймов. Для реализации подобных задач потребуется выполнить такую последовательность работ:

  1. Подготовить переходник для установки SSD, и проверить возможность закрепления в нём винчестера с помощью крепёжных винтов.
  2. Выключить компьютер, и дождавшись его полного отключения, снять боковую панель или крышку, освободив доступ к винчестеру.
  3. Установить салазки с твердотельным винчестером внутрь 3.5-дюймового отсека и закрепить их винтами.

Коммутация SSD выполняется с помощью SATA-кабелей, причем более широкий предназначен для питания, а маленький для обмена данными.

Подающий кабель идет непосредственно от блока питания и подключается в соответствующий разъём SSD.

SATA-кабель соединяет материнскую плату и твердотельный накопитель, причем разъём SATA 3 (он обозначен соответствующей подписью возле портов SATA на материнской плате) более предпочтителен для подключения.

После установки жесткого диска компьютер можно собрать обратно и запустить для определения SSD.

Подготовка к работе с SSD в качестве логического диска

При включении компьютера с уже установленной операционной системой произойдёт автоматическая инициализация нового оборудования. Следует войти в настройки утилиты «Управление дисками» и отформатировать подключенный накопитель. При необходимости можно разделить диск на несколько частей, а также изменить размер кластера или букву диска. После выполнения этих операций и перезагрузки ПК диск готов к работе и его можно заполнять информацией.

Наиболее просто открыть консоль оснастки с помощью комбинации клавиатурных клавиш. Следует одновременно нажать клавиши «WIN» + «X», после чего выбрать в меню пункт «Управление дисками». Можно также воспользоваться комбинацией «WIN» + «R», и в появившемся окне ввести diskmgmt.msc, что даст аналогичный результат.

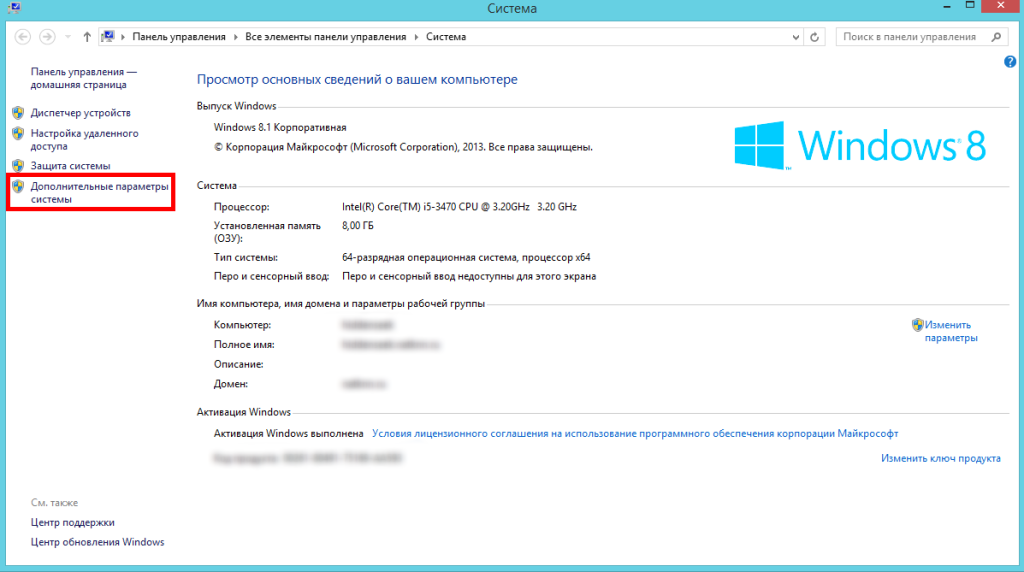

Данные операции можно выполнить и через меню настроек. Следует кликнуть правой кнопкой мыши на значке «Мой компьютер» и выбрать пункт «Управление» и перейти в «Управление дисками».

Подробнее: Как инициализировать жесткий диск или SSD

Подготовка к работе с SSD в качестве загрузочного диска

Для установки или клонирования операционной системы потребуется зайти в BIOS. Для выполнения таких действий необходимо при включении компьютера нажать клавишу «Esc» или «F1» и выставить в настройках загрузку с SSD. Выбор клавиши для попадания в меню настроек BIOS зависит от конкретной модели ноутбука и это могут быть «F2», «F3», «F10», «F12» или «Del». Зачастую при включении ноутбука или компьютера на несколько секунд появляется информационное сообщение «BIOS setup press F1» или аналогичного содержания.

При возникновении трудностей с запуском этой микропрограммы следует воспользоваться инструкцией к ноутбуку или материнской плате ПК. Навигация в меню BIOS современных устройств выполняется с помощью компьютерной мыши. В остальных случаях следует воспользоваться клавиатурой выбрав кнопки с указателем в виде стрелки. Для выполнения настроек необходимо перейти в меню «Boot».

Там нужно выбрать пункт «Boot Device Priority», в котором выставить загрузку с установленного SSD.

Сохранение введенных настроек выполняется с помощью клавиши «F10», после чего компьютер будет перезагружен. Далее можно приступать к установке Windows или воспользоваться ПО для клонирования образа системы на новый диск.

Адаптер USB 3.0 -> SATA

Более продвинутая модификация с разъемом USB 3.0 и пропускной способностью до 5 Гбит/с (около 625 МБ/с). Из особенностей стоит отметить повышенную скорость передачи, увеличенную мощность питания, которая позволяет запускать даже старые требовательные накопители, меньшие задержки при копировании файлов и многое другое. Имеет объединенную SATA-колодку. В качестве моста USB -> SATA используются распространенные контроллеры Innostor IS621, ASM1153S или подобные. Есть модели с дополнительным «хвостиком» USB 2.0 для требовательных накопителей.

Из-за отсутствия дополнительного питания, они подходят лишь для подключения накопителей формата 2.5″. Для подключения 3.5″ винчестеров или CD/DVD/BD-приводов лучше приобрести адаптер USB 3.0 -> SATA с дополнительным питанием, например, вот такой:

Это наиболее универсальная модель, позволяющая подключать практически все различные накопители или приводы с интерфейсом IDE и SATA. Дополнительный разъем питания 12 В расположен с обратной стороны, а в комплекте поставляется блок питания.

To boot or not to boot?

Самый распространенный вопрос про переходники KT015/KT016: можно ли его использовать для загрузки опе­ра­ци­он­ной системы? Другими словами — для системного диска. Ответ: ДА.

Но есть одно «но». Загрузкой операционной системы заведует UEFI. Если UEFI вашей платы умеет грузиться с NVMe-уст­рой­ст­ва, значит все ОК. Ведь любая плата с PCI Express шиной может быть оснащена твер­до­тель­ным на­ко­пи­те­лем, который ус­та­нав­ли­ва­ет­ся в PCIe-слот, и она обязана(!) с него загружаться. Если нет — нужно обновить код UEFI. Воз­мож­но, про­из­во­ди­тель ма­те­рин­ской пла­ты уже уст­ра­нил эту не­до­ра­бот­ку.

В данном контексте совершенно неважно, есть слот M.2 на плате или его нет. В на­шей тес­то­вой ла­бо­ра­то­рии NVMe-диск Trans­­cend MTE110S с кон­вер­то­ром KT015 отлично на материнской плате ASUS H110M-R

Важное замечание: на платах, стар­ту­ю­щих при по­мо­щи BIOS (не UEFI!), за­гру­зить­ся с адап­те­ра-пе­ре­ход­ни­ка мож­но толь­ко в том слу­чае, ес­ли это уме­ет де­лать сам SSD. На се­год­ня из­вес­тен толь­ко один на­ко­пи­тель, спо­соб­ный за­пус­кать опе­ра­ци­он­ную сис­те­му на ста­рых платах — это Sam­sung 950 PRO, уже сня­тый с про­из­вод­ст­ва

Legacy Boot с инициализацией MBR поддерживается NVMe-на­ко­пи­те­ля­ми с помощью собственного BIOS — PCI ROM по ти­пу SCSI BIOS. Если у SSD такая про­шив­ка на бор­ту пред­ус­мот­ре­на, за­груз­ка воз­мож­на. И толь­ко в слу­чае NVMe, опе­ра­ци­он­ка с SATA SSD стар­то­вать не бу­дет. По­хоже, что Sam­sung 950 PRO был по­след­ним, кто об­ла­дал дан­ной фун­к­ци­о­наль­но­стью

История

Был скачан новый биос, модифицирован для М2 по инструкции, все подготовлено, осталось дождаться переходника от китайцев М2 -> PCIExpress.

Пришел переходник. Все собрал, воткнул… Биос видит диск, система не видит… Оказалось, забыл проинициализировать. Ну ладно, заходим в управление компьютером в раздел управление дисками и там инициализируем. Это для таких, как я, забывчивых…

Ура, система видит диск! Ну все, готовим загрузочную флеху, заливаем десятую винду…

И в этом месте обнаруживается, что установка винды на данный диск невозможна… Потому как выбранный диск имеет стиль разделов MBR…

Ну ладно. Во время инициализации можно сделать стиль GPT. Опять лезем в инициализацию устанавливаем стиль разделов GPT, заливаем десятую винду…

И в том же месте обнаруживается, что установка винды на данный диск невозможна… Потому как выбранный диск имеет стиль разделов GPT (оказывается, это тоже противопоказание!)… А еще в биосе типо нету какого-то драйвера для этого диска… Впадаем в ступор…

Да, еще забыл сказать, что после прошивки биоса, как в видосе, у меня комп выдал синий экран с грустным смайликом и сообщением, что типо ваш загрузочный диск недоступен, код ошибки и отсылку в техподдержку к майкрософту…

Проблему решил с помощью многократных перезагрузок с попытками починки системой, в конечном итоге смог загрузиться через безопасную загрузку с сетевыми драйверами. Следующая загрузка была уже нормальной. Но тоже пришлось попотеть… Было неприятно, подумал, что старой системе трында…

В ступоре долго сидеть не рекомендуется, посему надо искать какой-то выход.

Случайно на разорванной упаковке от кингстоновского диска нахожу Softwate Activation Key для Acronis True Image HD… О, эта же приблуда умеет клонить диски. В том числе и с системой.

Ну думаю, сейчас клонирую старый диск на новый и вуаля…

Чтобы воспользоваться этим методом пришлось зарегистрироваться на сайте, создать эккаунт, установить прогу, активироваться… Все, клонируем. Пробуем загрузиться…

Обломатушки… Выдало целый экран сообщений, что не фига, не буду загружаться… нету бута или он какой-то не тот… уже не важно…

Более того, Acronis разфигачил диск 250 Гиг на тома на 120 Гиг (старая система) и остаток, еще 130 Гиг… И соединить их обратно никак…

После гугления находим несколько неработающих способов, но в конечном итоге помог этот:

Фух… Сработало! Объединяем диск в первоначальный объем. Думаем, что дальше делать… Продолжаем гуглить… И тут я натыкаюсь на вот этот вот видос:

Там полвидео идет разжевывание не очень мне интересной информации, а вот во второй половине, как раз то, что мне было нужно. Вкратце я изложу, что было сделано, а кому нужно будет поподробнее – смотрите видос. Там все понятно. Даже я понял.

Во-первых, использование программы Bootice, о которой я даже никогда не слыхал. Она понадобилась для переформатирования диска М2 для дальнейшего его использования в UEFI BIOS платформах. В этой проге создается так называемые ESP раздел (EFI System Partition) или загрузочный том. В видосе показано, как это делается. Появилась надежда, что раз диск форматируется таким специальным образом, то может он все-таки запустится…

Во-вторых, далее показывается использование программы WinNTSetup. С помощью этой программы можно заливать Винду из образа, расположенного на локальном компе на другой диск этого же компа, что очень удобно. Как раз наш случай

Обращаю внимание, что в качестве загрузчика используется тот самый ESP раздел, о котором шла речь в предыдущем абзаце. Ну и в завершение нужно указать куда (на какой диск) мы будем заливать Винду

Там, при указании пути к образу есть нюанс. Я не сразу понял, что произошло: указываешь один путь (причем каким-то странным способом), а в строке отображается совсем другое. Оказалось, что это нормально.

После установки некоторых дополнительных параметров программы запускается заливка Винды на новый SSD формата М2. По окончании процесса WinNTSetup попросит перезагрузку.

В этом случае я рекомендую загрузить сначала биос, там указать первым появившийся загрузчик ESP, после него наш диск M2 (они там отображаются раздельно) и после этого уже дать системе загрузиться. И еще я для чистоты эксперимента отключил старый SSD.

После загрузки должна начаться стандартная установка Windows 10. Во всяком случае у меня так было. Система встала без сучка и задоринки! Теперь у меня на диске С 250Gb на достаточно шустром SSD. Надеюсь хватит на ближайшие 4 года. А также надеюсь, что изложенное кому-то поможет не наступать на мои грабли. Всем удачи!

Установка Windows на SSD-диск

После установки твердотельного накопителя в компьютер или ноутбук на него нужно будет установить Windows. Это действие не является обязательным, но очень сильно увеличит скорость работы операционной системы и будет более полезным нежели использование SSD-диска в качестве хранилища данных.

Для установки операционной системы понадобится загрузочный диск или флешка. Делается это следующим образом:

1. Нажатием клавиши F2, F12, Delete во время запуска, включается биос. В биосе открываем вкладку «SATA Configuration» и находим наше устройство.

2. В этой вкладке находим пункт Boot/Hard Boot Priorities и заходим в него.

3. Делаем так, чтобы первым запускался дисковод или флешка с загруженной Windows.

4. Сохраняем настройки и выходим из биоса. Это можно сделать, выйдя на главный экран и найдя пункт «Safe configuration and exit» и выбрав его или просто нажав F.

5. После этого компьютер начнёт перезагружаться. Потом запуститься меню установки Windows, в котором нужно выбрать какая Виндовс и куда будет установлена. В качестве места установки нужно будет выбрать твердотельный накопитель. Перед установкой диск нужно будет настроить. Для этого нажимаем на кнопку «Настройка диска».

6. Создаём раздел на всё доступное количество МБ и нажимаем на «Применить».

7. Запускаем установку.

8. После окончания установки снова заходим в биос и выбираем твердотельный накопитель в качестве загрузочного диска. Если этого не сделать, то загрузка будет происходить со старого жёсткого диска, если он вставлен, иначе новый диск станет загрузочным по умолчанию.

9. Устанавливаем все драйвера.

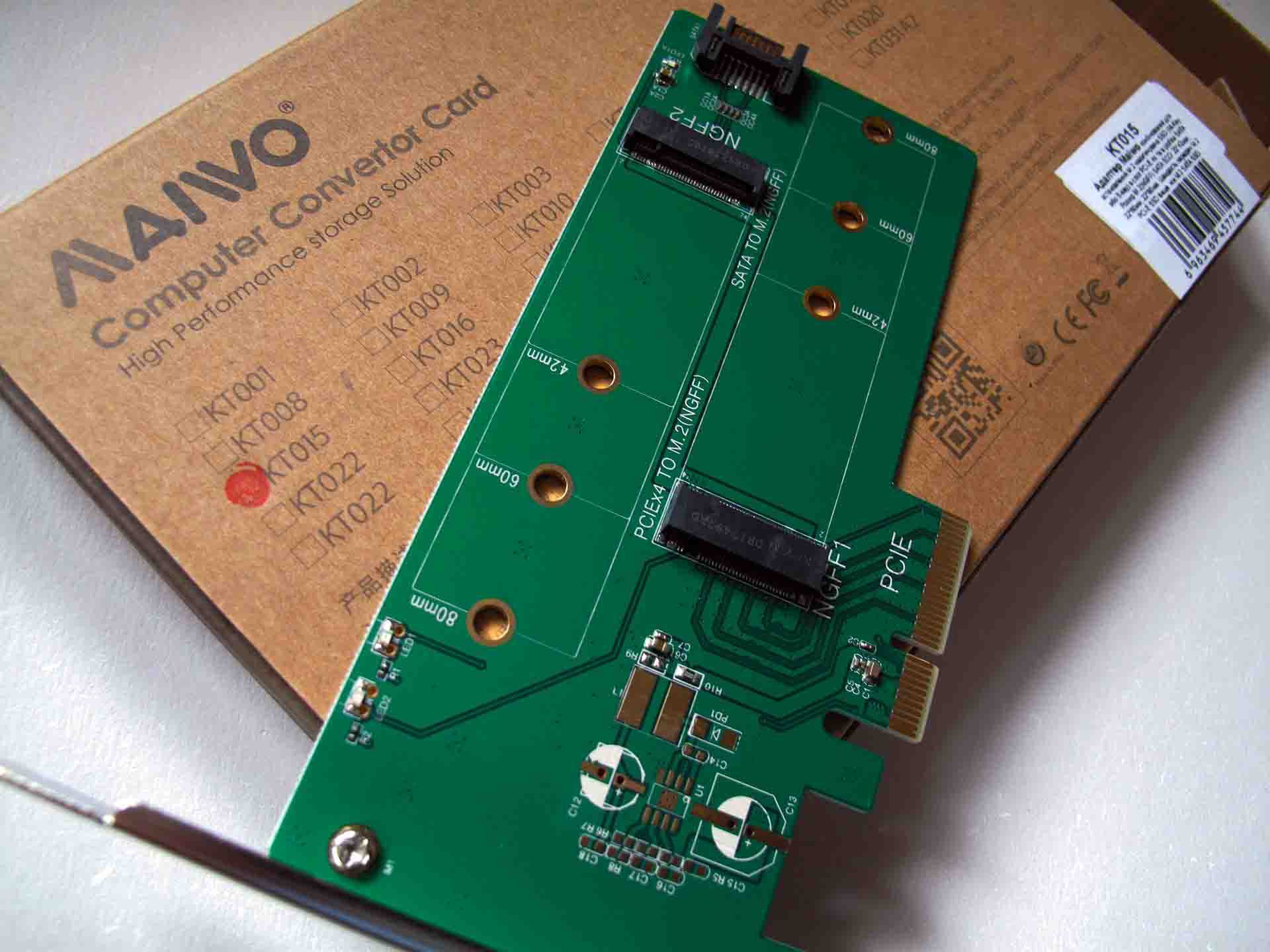

Maiwo KT015 — на все руки мастер

В тех случаях, когда требуется поддержка не только NVMe-накопителей, но и их SSD SATA собратьев, компания Maiwo пред­ла­га­ет конвертор-универсал KT015, рассчитанный на установку в слот PCI Express x4 (разумеется, в PCIe x1 его поставить никак не получится, но можно оккупировать x16).

В отличие от KT016, эта модель оснащена двумя слотами формата M.2. Слот NGFF1 предназначен для обслуживания NVMe-накопителей по интерфейсу PCIe x4. Если присмотреться, на его пластиковом корпусе можно увидеть мар­ки­ро­в­ку «Key M» — именно этот кон­ст­рук­тив подходит для NVMe-устройств, другие сюда просто не становятся.

Выше и рядом расположен слот, обозначенный на плате адаптера как SATA to M.2 или NGFF2. Этот разъ­ем с клю­чом ти­па «Key B» на плате адаптера Maiwo KT015 поможет подружить новые SATA-накопители с плат­фор­ма­ми, не го­то­вы­ми ша­гать в ногу со временем :)

Вопрос производительности твердотельного диска, установленного в этот слот, ре­ша­ет­ся самим SSD-накопителем и SATA-контроллером платы, где ему предстоит трудится. Если все участники про­цес­са под­дер­жи­ва­ют SATA III, то и кон­вер­тор будет не против работать на скорости 600 MBPS. Здесь, правда, тоже не без оговорок: «Key B» для подключения SATA-накопителя в форм-факторе M.2 можно использовать только в специальных случаях, ведь на него просто вы­ве­де­ны сигналы PCI Express. Чтобы соединить обычный PCIe-порт и SATA-разъем, неизбежно нужен кон­т­рол­лер. Та­ко­во­го на Maiwo KT015 нет.

Комплектность у KT015 все та же: отвертка, бумажная складка с отметкой ОТК, крепеж.

Настройка работы

После установки диска требуется, в первую очередь, настроить носитель для его оптимальной работы и увеличения срока службы:

  1. Перейти в БИОС (или UEFI) одним из способов, доступных в вашей операционной системе. Проще всего это сделать для Windows 7, нажав при перезагрузке функциональную клавишу (у разных производителей материнской платы или ноутбука используются разные буквы);

Детальнее о настройке загрузочного диска читайте в нашем материале: Как выполнить сброс пароля Windows 7 — Инструкция.

  1. Установить диск SSD первым в списке устройств (если он не является единственным накопителем);

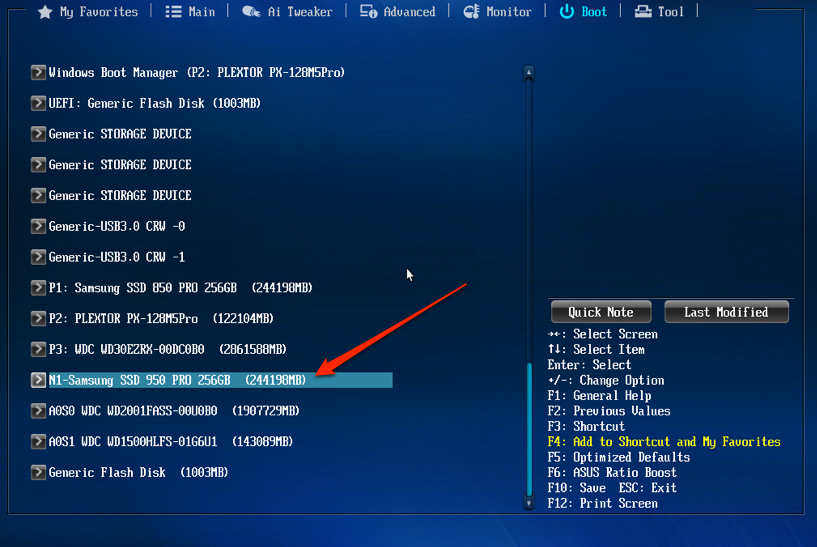

Рис.5. Установка SSD первым накопителем в списке UEFI

  1. Сохранить изменения и перезагрузить компьютер.

Теперь можно или перенести систему на твердотельный накопитель для того, чтобы не устанавливать заново.

Или оставить старую ОС, если SSD не будет использоваться в качестве системного диска.

При выборе первого варианта следует использовать либо встроенные средства Windows (они есть в системах, начиная с версии 7 и выше), либо приложения типа Acronis True Image.

Во втором случае, когда система остаётся на HDD, этот же жёсткий диск следует оставить первым в списке загрузки в BIOS.

вернуться к меню

Самостоятельное подключение к ПК

Чтобы установить SSD в компьютер, пользователь должен быть знаком с основными правилами техники безопасности и иметь навыки работы с отвертками, компьютерным крепежом и девайсами, чувствительными к воздействию электростатических разрядов (ESD). В связи с этим рекомендуется выполнять инструкции пошагово, не пропуская ни одной позиции.

Через разъем SATA

Установка ССД 2,5 дюйма в системный блок выполняется следующим образом:

  1. Выключите ПК, вытащите вилку питающего кабеля из электросети 220 В. Снимите боковые стенки. Стенки крепятся к корпусу защелками и фиксируются винтами. Подержитесь за шасси компьютера, чтобы освободиться от статического электричества, или наденьте антистатический браслет.

  2. Выберите место расположения накопителя SSD так, чтобы свободно дотянуться до него шлейфами электропитания и передачи данных SATA 3.

  3. Шлейфы не должны подключаться внатяжку. Убедитесь, что провода лежат или висят свободно и не задевают лопасти вентилятора охлаждения центрального процессора. При необходимости аккуратно стяните шлейфы с другими внутренними кабелями пластмассовым хомутиком.

  4. При подключении старайтесь не повредить разъемы как на системной плате, так и на SSD-накопителе. Сначала прикрутите корпус SSD к направляющим посадочного места, а затем подключайте шлейфы. Вставлять коннекторы следует без усилий. Если они не «заходят», то переверните и попробуйте снова.

  5. Поставьте стенки на место, закрепите и включите машину. Если операционная система нашла накопительное устройство, то теперь ему нужно присвоить букву и отформатировать с помощью системной функции «Управление дисками».

  6. Вызовите функцию управления дисками. Сделать это можно по-разному:

    1. нажать клавиши Win + X и в открывшемся меню выбрать раздел управления дисками;

    2. нажать Win + R и во всплывающем окне напечатать diskmgmt.msc;

    3. кликнуть правой кнопкой мыши по пиктограммам «Мой компьютер» -> «Управление» -> «Управление дисками».

  7. Кликнув правой кнопкой по найденному системой SSD, присвойте ему букву, например E и отформатируйте как единый логический диск или несколько дисков.

SATA соединяет материнскую плату и твердотельный накопитель.

К материнской плате

Такое подключение подходит для дисков с малыми размерами и с интерфейсом M.2, которым оснащены системные платы последних поколений, кроме самых дешевых. Накопители М.2 выпускаются без корпуса и представляют собой печатную плату с микросхемами, разъемом и отверстием под винт для крепления на системной плате. Форм-фактор таких SSD имеет формат wwll, где ww — ширина платы в миллиметрах, а ll — длина, например 2280, 2260 или 2240.

При подключении SSD к материнской плате можно столкнуться с отсутствием необходимых креплений.

Простое подключение через USB

Отключать и снимать крышки системного блока при подключении через порт USB не требуется. Необходимо только подобрать и приобрести плату адаптера с корпусом и разъемом, рассчитанным на размер и интерфейс накопителя. В некоторых случаях плата поставляется без защитного корпуса.

Диск аккуратно устанавливается в корпусе и фиксируется винтами. Теперь его можно подключать к внешним портам USB2.0/3.0 или Type C. Недостаток заключается в том, что быстродействие диска в данном случае существенно ограничено скоростью работы интерфейса USB.

В некоторых системных блоках порты USB, установленные на передней панели, имеют недостаточную глубину и подвержены «дребезгу» контактов. Включать накопитель в такие порты не рекомендуется из-за высокой вероятности выхода диска из строя при плохом контакте. Следует использовать порты USB на задней панели, без переходного кабеля, который чем длиннее, тем больше снижает скорость обмена данными.

Подключить SSD к ноутбуку или компьютеру можно через USB.

Использование PCI Express

При отсутствии свободных разъемов SATA накопитель с интерфейсом M.2 можно присоединить к шине PCI-E. Скорость ее работы выше, чем может обеспечить SATA, и сопоставима с характеристиками интерфейса M.2.

Предварительно следует приобрести плату адаптера с планкой для установки в слот расширения компьютера. На плате размещены разъем M.2, а также несколько отверстий для фиксации SSD с разными форм-факторами.

Перед установкой адаптера с диском компьютер следует обесточить и снять боковые крышки корпуса системного блока. При наличии в слоте расширения графической платы адаптер не следует размещать в соседних слотах во избежание перегрева. После размещения платы в разъеме PCI-E ее нужно зафиксировать винтом или защелкой, крышки поставить на место и включить питание.

PCI Express — это компьютерная шина, использующая протокол последовательной передачи данных.

Какие настройки «Windows 10» предлагает по умолчанию?

10-я версия ОС по умолчанию предоставляет настройки, направленные на высокую производительность SSD. Однако определяются они в автоматическом режиме, без применения WinSAT (Windows System Assessment Tool – средство для оценки производительности Windows).

При обнаружении твердотельного диска система самостоятельно выполняет:

  • отключение дефрагментации;
  • производит оптимизацию питания подключенного диска;
  • отключает опцию ReadyBoot.
  • включает функцию TRIM.

Но при этом индексирование данные, кэширование записей и защита системы не изменяется.

Таким образом, «Виндовс 10» имеет множество функций, помогающих SSD работать в полную силу, но не всегда они включены по умолчанию. Как же выполняется правильная и полноценная настройка?

Настройка системы

После возвращения на место жёсткого диска и установки твердотельного система должна автоматически определить тип нового устройства и установить всё необходимое для него программное обеспечение.

Ещё одна утилита типа Migrate OS to SSD может понадобиться, если со старого диска необходимо переместить операционную систему на новый.

Теперь можно перейти к основным действиям по оптимизации системы. К ним относят:

  • включение функции TRIM;
  • выключение автоматической дефрагментации диска;
  • запрет индексации файлов и разрешение их кэширования.

Функция TRIM, необходимая для того чтобы вовремя обнаружить место, оставшееся после удаления файлов, входит в состав Windows, начиная с 7-й версии.

Если она отключена, производительность диска со временем снижается.

Рис.8. Проверка TRIM в Windows

Для проверки работы функции следует открыть командную строку от имени администратора и ввести команду fsutil behavior query disabledeletenotify.

Если в результате получено значение 1, значит, TRIM не работает. Включить его можно, снова вызвав строку и введя fsutil behavior query|set DisableDeleteNotify = 0.

Отключение дефрагментации

Дефрагментация – совершенно лишняя функция для SSD-дисков. Более того, в некоторых случаях частое выполнение процесса может даже снизить ресурс накопителя.

Чтобы этого не случилось, дефрагментацию отключают с помощью меню «Выполнить» (Win+R) и команды dfrgui. В открывшемся окне отключают оптимизацию по расписанию.

Рис.9. Отключение дефрагментации

Отключение индексации

Для отключения индексации следует:

  1. Открыть окно «Мой компьютер»;
  2. Кликнуть правой кнопкой мыши по названию диска и выбрать «Свойства»;
  3. Убрать отметку, разрешающую индексирование содержимого файлов.

Рис.10. Отключение индексации

Кэширование

Включить кэширование, позволяющее диску быстрее обрабатывать файлы, можно с помощью ввода в меню «Выполнить» команды devmgmt.msc.

После этого откроется Диспетчер устройств, где можно открыть свойства нужного диска и разрешить кэширование файлов на вкладке политики.

Рис.11. Включение кэширования

вернуться к меню

М.2 – о чём мы говорим

Вообще говоря, это разъём для карт расширения, который позволяет установить жесткий диск на материнскую плату, а также карты Wi-Fi, Bluetooth, NFC и GPS. До сих пор основными интерфейсами, используемыми в персональных компьютерах, были SATA III (стационарные устройства) и mSATA (ноутбуки) – теперь, похоже, ситуация изменилась.

Всё из-за постоянно растущих ожиданий пользователей. Современные жесткие диски должны быть меньше, тоньше, легче, но при этом все более и более эффективными. И вот мы получаем и интерфейс M.2.

Это стоит знать! Стандарт M.2 первоначально назывался форм-фактором следующего поколения (NGFF). Текущий термин был введен только в 2013 году. M.2 в массовом масштабе впервые использовалась в материнских платах Intel. Я говорю о моделях с чипсетами H97 и Z97.

Установка HDD

Устанавливать жёсткий диск обратно желательно в тех случаях, когда на нём остаётся система.

Или, если размеры SSD недостаточны для размещения там всей необходимой информации, а сам твёрдотельный накопитель используется для хранения только системных файлов и операционной системы.

При этом скорости передачи данных оптического привода вполне достаточно для поддерживания работы HDD.

А обеспечить эффективное использование SSD таким способом уже не получится.

Поэтому в переходник вставляется именно стандартный жёсткий диск ноутбука, а дисковод удаляется – тем более что на сегодняшний день он практически не используется.

Адаптер для подключения HDD подбирается по толщине привода, которая может быть равной и 12,7, и 9,5 мм. Далее по очереди выполняются такие действия:

  1. Накопитель устанавливается внутрь переходника;
  2. Оптический привод извлекается из ноутбука (у большинства моделей он держится на одном винтике). Для этого нужно открыть дисковод (обычно достаточно нажатия тонкой иглой на кнопку внутри специального отверстия на панели перед кнопкой;

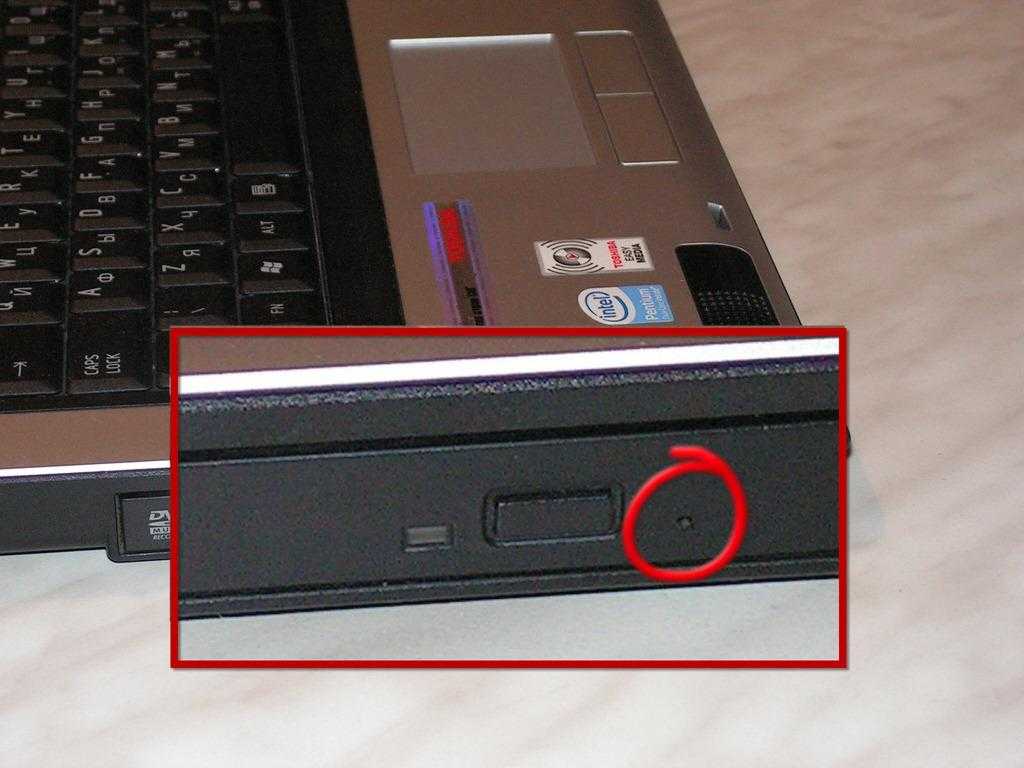

Рис.7. Отверстие для открытия дисковода

  1. С лотка привода снимается панель и устанавливается на адаптере, чтобы замена не повлияла на внешний вид устройства;
  2. Жёсткий диск в переходнике ставится на место дисковода;
  3. Закручивается винтик, которым теперь закреплён HDD.

вернуться к меню

Обратная совместимость имеет свои недостатки

Интерфейс SATA был создан намного раньше, чем SSD-накопители, поэтому даже последняя версия не в состоянии использовать всех возможностей. В первую очередь, это связано с ограничением 600 МБ/сек, то есть максимальной пропускной способностью интерфейса SATA 3. Это большая проблема, потому что производительность SSD может быть гораздо больше.

Проблему большого размера носителей пытались исправить, вводя стандарт mSATA, который является разъемом непосредственно на материнской плате компьютера. Решение позволило устанавливать SSD в нетбуках и ультрабуках, экономя место и сокращая их вес.

К сожалению, стандарт mSATA основывался на интерфейсе SATA 3, а значит также ограничен пропускной способностью в 600 МБ/сек.

Установите диск M.2 в системный блок

Местоположение слота M.2 на материнской плате разное у разных моделей и производителей. Чаще всего это слот располагается между разъёмом для видеокарты и сокетом центрального процессора или в нижней правой части материнской платы.

У некоторых материнских плат есть специальная металлическая пластина, которая закрывает диск и охлаждает его. Такую пластину сначала потребуется отвинтить.

Как можно увидеть на изображении выше, слот довольно неудобно располагается между видеокартой и процессором. Чтобы установить в него накопитель, нужно извлечь видеокарту.

Когда вы убрали все препятствия, нужно вставить накопитель в слот.

Для начала извлеките винт рядом со слотом M.2. Если у накопителя есть какие-либо крепления, нужно привинтить их сейчас. В результате во время прикручивания накопитель будет располагаться параллельно материнской плате, а не под углом.

После извлечения крепёжного винта и креплений накопителя, если они есть, осторожно вставьте накопитель в слот под углом 30 градусов к материнской плате

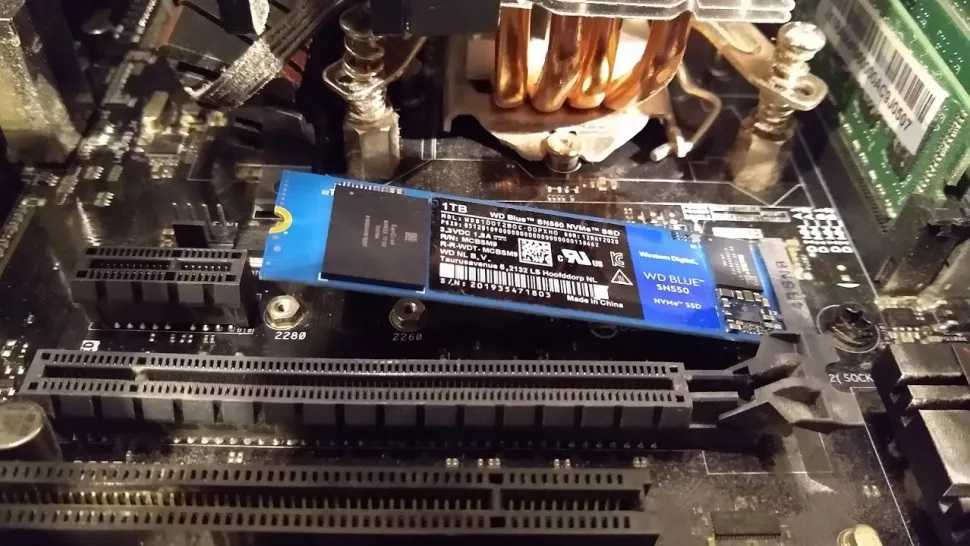

После установки накопитель должен прилегать к материнской плате.

Аккуратно нажмите на верхний конец накопителя вниз в сторону крепления. Потом закрепите его винтом. Не перетягивайте винт, но закрутите его достаточно сильно, чтобы накопитель не болтался.

Установите на свои места видеокарту и все остальные компоненты, которые вам пришлось вытащить. Закройте системный блок и подключите к нему все необходимые кабели.

WD nvme

Как подключить к компьютеру M.2 SSD

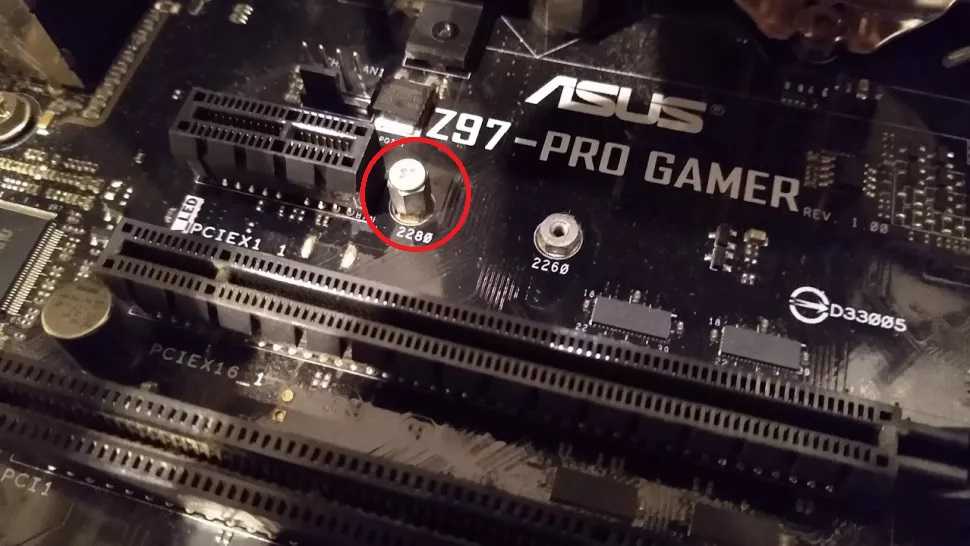

Разъем M.2 рассчитан на установку плат разной длинны. Поэтому, перед тем как приступать к установке SSD накопителя нужно закрутить установочный винт в правильную позицию на материнской плате, которая соответствует длине вашего диска.

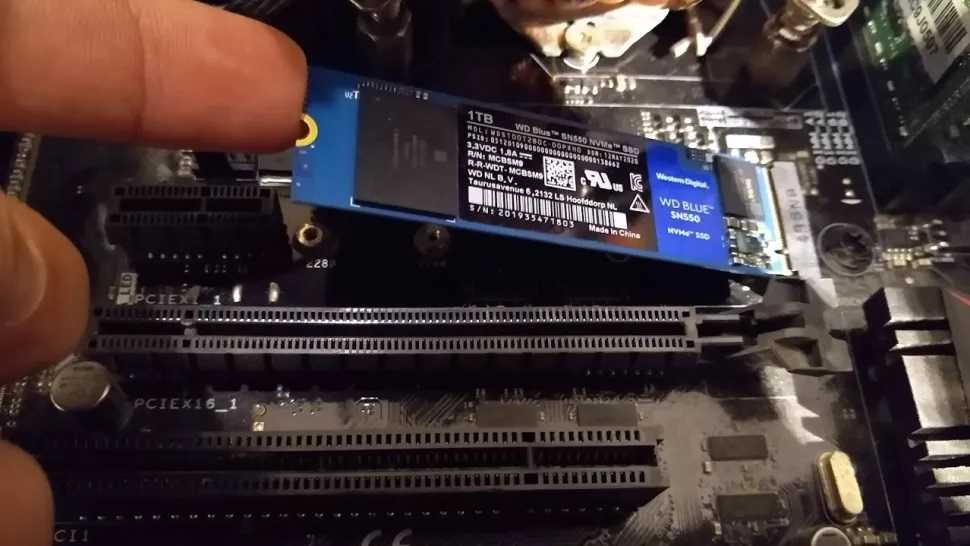

После это можно начинать установку SSD накопителя. Для этого аккуратно вставьте его в разъем M.2 под углом 30 градусов к материнской плате. При установке SSD накопитель должен располагаться этикеткой вверх, а пропил на контактах должен совпадать с ключом в разъеме.

Чтобы полностью вставить SSD накопитель в разъем M.2 нужно применить небольшое усилие. Если плата не входит, то скорее всего, не совпадают ключи.

После установки накопитель будет располагаться в поднятом положении, под углом 30 градусов к материнской плате. Это нормально, теперь его нужно зафиксировать с помощью винта.

Для этого прижмите SSD накопитель к материнской плате, так чтобы он лег прямо на крепежный винт, который вы закручивали ранее.

После этого SSD накопитель нужно зафиксировать на плате с помощью еще одного винта.

На этом установка SSD накопителя закончена. Можно завершать сборку компьютера, включать и проверять работу.

Файл подкачки Windows

Файл подкачки Windows ссылается на файл на диске зарезервированной для хранения компонентов приложений, которые в противном случае вписываются в физическую память. Это как форма памяти на жестком диске. Отключение файла подкачки на твердотельном диске значительно увеличит скорость системы. Не делайте этого, если у вас только один SSD диск. Если в паре SSD с HDD, то вы можете легко настроить HDD для обработки файла подкачки. Самое идеальное решение если у вас два SSD, на первом запустить файл подкачки на другом для запуска Windows и для хранения файлов.

Процесс настройки файла подкачки различается в зависимости от настроек, поэтому я покажу как добраться до окна конфигурации.

Щелкните правой кнопкой мыши «Компьютер» в меню Пуск и выберите «Свойства». Нажмите кнопку «Дополнительные параметры системы» на верхней левой стороне окна и перейдите на вкладку «Дополнительно». Нажмите кнопку «Параметры» в разделе «Быстродействие».:


Перейдите на вкладку «Дополнительно» и нажмите кнопку «Изменить», уберите галочку «Автоматически выбирать объем файла подкачки» и выберите «Без файла подкачки»

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Советчик
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
