Ремонт АКБ шуруповерта своими руками

При возникновении неполадок системы питания в первую очередь необходимо определить причину их возникновение. Практически все неисправности, связанные с ремонтом батареи шуруповерта можно устранить самостоятельно. Для этого не потребуется использования специализированного инструмента и достаточно набора слесарных отверток и паяльника.

Диагностика неисправностей аккумулятора

1. Перед тем, как проводить ремонт АКБ шуруповерта литий-ионного типа необходимо полностью его зарядить, а элементы на основе NiCd или NiMH наоборот требуется разрядить до нуля, дабы не спровоцировать появления «эффекта памяти».

2. Далее производим непосредственный процесс разборки корпуса АКБ, который может быть смонтирован посредством клеев или винтового соединения. В случае с клеевой фиксацией понадобиться острый канцелярский нож, которым легкими движениями проводим по шву корпусу и крышки.

3. После вскрытия элементного отсека аккумулятора шуруповерта визуальным осмотром выявляем неполадки на предмет механических повреждений блоков, разрывов электрических проводов (паек), подтеков реагентов или вздутия.

4. Последовательно с помощью универсального мультиметра производим замеры напряжения на каждой из банок. Для литий-ионных элементов на экране тестера должны появиться цифры в диапазоне от 3.6 до 3.8 Вольт. Для АКБ никель-кадмиевого или никель-металлгидридного типа это значение должно варьироваться в пределах от 1.2 до 1.5 В. Значения напряжения при замерах должно быть идентичным на каждом из элементов.
5. С целью определения «просаженной» банки подключаем к ее контактам обычную автомобильную лампочку и даем поработать несколько минут. После повторения этой операции с каждым элементов АКБ шуруповерта вновь замеряем начальное напряжение. Выявленные банки с более низким напряжением и будут считаться дефектными.

Определив неисправные источники питания АКБ требуется выбрать один из путей восстановления ее работоспособности. В первом случае достаточно добавить дистиллированной воды в дефектные банки в случае испарения электролита и зарядить их током с более высоким напряжением, отличным от номинального. Второй способ заключается в полной замене отдельных элементов новыми. Многие специалисты рекомендуют применять именно второй путь решения проблемы, так как нет гарантии, что восстановление свойств банки даст желаемые результаты.

Восстановление батареи шуруповерта

На практике доказано, что восстановить дефектную банку АКБ можно только в источниках питания с «эффектом памяти», каковыми и являются никель-металлогидридные и никель-кадмиевые элементы. Для этих целей потребуется профессиональное зарядное устройство с возможностью настройки параметров силы тока и напряжения. Устанавливаем на панели ЗУ напряжение порядка 4 Вольт с силой тока 200мА и воздействуем исключительно на дефектные банки, выявленные при диагностике АКБ.

Заполнение банки АКб дистиллированной водой

Восстановить аккумулятор шуруповерта можно путем проделывания небольшого отверстия в оболочке и доливании дистиллированной воды в электролит. Для этого берем тонкое сверло до 1,5 мм и откачиваем медицинским шприцем 1 кубический сантиметр электролита. В освободившееся пространство доливаем такое же количество воды и герметизируем отверстие посредством герметика или эпоксидной смолы. После подключения банок в одну цепь и сборки корпуса производим 5-6 раз процедуру зарядки и разрядки, чтобы сформировать так называемую «память» в источнике питания.

Замена дефектных банок АКБ шуруповерта

Рекомендованный специалистами способ заключается в замене неисправного элемента питания новым.

Подключение нового элемента питания АКБ шуруповерта

Для этого необходимо посредством обычных бокорезов отсоединить от общей пластины дефектную банку и на его место припаять новую батарею. Стоит отметить, при отрезки старой банки необходимо оставить достаточный конец контакта для возможности припайки нового элемента. После сборки всех банок необходимо несколько раз повторить цикл заряда/разряда, чтобы выровнять напряжение в каждом элементе (порядка 1.3В)

При выполнении процедуры пайки важно не перегреть элемент, так как это может сказаться на его дальнейшей работоспособности

Ремонт литий-ионной АКБ шуруповерта производится аналогично, за исключением отключения/подключения управляющей платы.

3Процесс снятия патрона с шуруповерта

Разобравшись с видами детали и способами ее крепления, можно переходить к  процессу демонтажа, который осуществляется следующим образом:

• Для того чтобы снять патрон с инструмента вам понадобится ключ шестигранного типа. Форма его должна быть г-образной, а размер – 10 мм.
• Когда инструмент найден, необходимо короткой его частью зафиксироваться в самом патроне.
• После этого агрегат нужно включить,  и сразу же последует следующая реакция – конец ключа, который является свободным удариться об верстак или поверхность столешницы.
• Снимать его необходимо аккуратно, плавно проворачивая ключ, после чего патрон без особых усилий соскользнет прямо по резьбе.

Нужно отметить, что снимать патрон с шуруповерта можно также и другим способом, который мы сейчас и рассмотрим:

• Для начала необходимо позаботится о том, чтобы кулачки полностью были разжаты.
• Будьте внимательны, потому как в некоторых шуруповертах на дне можно обнаружить винт, который является дополнительным способом крепления такой детали как вал.
• Не забывайте, что выкручивать его необходимо по часовой стрелке, но никак не против.
• После этого нужно зажать шестигранник, причем, проворачивать его нужно будет в противоположную сторону.
• Если все сделать правильно, то с вала он снимется очень быстро и просто. В том случае, если все пошло не так, то вам в помощь будет молоток, которым нужно будет не сильно ударить по верхней части ключа.
• В том случае, если не один из приведенных выше способов вам не подошел, то есть, не получилось снять патрон с шуруповерта, тогда вам придется произвести полный демонтаж рассматриваемого инструмента.
• Для этого вам понадобится  полностью вытягивать фиксатор и редуктор, причем шпиндель внутри оставлять тоже не нужно.
• Механизм, который вы достали, стоит зафиксировать, и лучше сделать это тисками.
• Для того чтобы снять патрон с устройства нужно будет использовать трубный ключ, потому как открутить деталь можно будет только таким инструментом.
• Если у вас шуруповерт, в котором есть фиксаторы с выточкой под простой ключ гаечного типа, тогда демонтаж будет упрощенным, но, к огромному сожалению, такого рода инструменты встречаются нечасто.
• Если крепление детали осуществляется при помощи конуса Морзе, тогда придется патрон выбивать при помощи молотка.

Сегодня нередко встречается у пользователей шуруповерт «Макита», так что давайте в оперативном порядке разберемся с этим устройством и выясним, как снять патрон с такого агрегата:

• Сначала выкручиваем винт (делать это нужно по часовой стрелки)
• Следующий шаг – нажимаем кнопку, которая отвечает за остановку шпинделя
• Теперь необходимо устройство аккуратно завернуть в ветошь, желательно достаточно плотную, а после этого уже зажать с двух сторон (использовать для таких целей лучше всего тиски).
• Пришло время фиксировать в кулачках шестигранник

Берем молоток и бьем по верхней части ключа, после чего покручиваем патрон и вынимаем его.

Как вы могли заметить, вытянуть патрон с шуруповерта может каждый, причем, без посторонней помощи.

https://youtube.com/watch?v=1dXQX9_Opl4

Лучшие производители:

Чтобы понять какой шуруповерт лучше следует обратить внимание на обзор популярных производителей сетевых и аккумуляторных инструментов

Makita

Японский бренд, известный во всем мире. Фирма считается лидером в производстве строительных инструментов и садового инвентаря. Выпускают надежный, качественный и долговечный товар. Производится продукция на заводах США, Германии, Бразилии, Китае и Англии.

Почти весь инструмент от Makita, поставляемый в Россию, сделан на заводе в Китае. Несмотря на это, качество осталось на высоком уровне. Весь товар проходит обязательную сертификацию и осуществляется полный контроль

Кто хочет приобрести самый лучший шуруповерт, стоит обратить внимание на японскую компанию

BOSCH

Немецкая фирма-производитель шуруповертов, где название говорит само за себя. Зарекомендовала себя только с лучшей стороны. Помимо заводов в Европе, производственная линия Bosch, есть и в России, в г. Энгельс Саратовской области. Список инноваций и разработок в сфере строительных инструментов постоянно пополняется.

Инструменты Бош отличаются высококачественными материалами и сборкой. Все устройства постоянно дополняются новым функционалом. Покупателей привлекает также довольно долгий эксплуатационные период повышенная гарантия на товар.

Metabo

Еще один немецкий представитель в производстве шуруповертов. Фирма Metabo начала свой путь в далеком 1923 году. Тогда, в старой пивоварне, была собрана первая дрель. Сейчас продукция Метабо поставляется более чем в сто стран мира.

Заводы, выпускающие продукцию Metabo, находятся в Малайзии, Китае и в странах Восточной Европы. Шуруповерты Метабо отличает надежность, профессиональная сборка и трехлетний гарантийный срок. Для российских покупателей действуют дилерские и сервисные центры не только в Москве, но и в других крупных городах.

DeWALT

Американская фирма DeWALT, признанная всеми марка по выпуску строительных инструментов. Новейшие разработки, эргономичность и надежность инструментов – это то, чем славится DeWALT. Все производственные линии, организованы с учетом минимального воздействия на окружающую среду.

Оптимальное соотношение цены и качества предлагаемых шуруповертов, высокая производительность и износостойкость. Всем приборам дается гарантия на 1 год. Сервисные центры есть как в России, так и на территории Узбекистана и Казахстана.

Интерскол

Лидирующая российская компания на рынке электроинструментов. «Интерскол» имеет собственное производство в республике Татарстан. На весь ассортимент выпускаемой продукции, дается двухлетняя гарантия.

Более 350 центров по сервисному обслуживанию, специалисты центров проходят обязательное обучение. Доступная цена и высокое качество инструментов, выпускаемых брендом «Интерскол», привлекают как профессионалов, так и любителей.

Разборка шуруповерта «Макита»

Для разборки шуруповерта для вас будет нужно крестовая отвертка и мало личного времени. Чтоб разобрать шуруповерт стопроцентно, нужно:

• открутить винты крепления корпуса;
• снять составной механизм кнопки запуска;
• снять электродвигатель вкупе с редуктором;
• отсоединить редуктор от мотора, раскрутив скрепляющие их болты.

Для разборки аккума шуруповерта требуется раскрутить болты, соединяющие корпус, или поделить соединения корпуса на клеевой базе используя паяльничка. Снутри аккума находится несколько никель-кадмиевых батарей, имеющих определенную емкость и несущих заряд. Для которого предназначена конструкция ремонта аккума требуется их смена на новые.

https://youtube.com/watch?v=CkfA9ET_BJ8

ТОП лучших шуруповертов Metabo

Ниже представлен рейтинг инструментов, который поможет понять, какие модели самые популярные.

Аккумуляторная дрель-шуруповерт Metabo BS 18 LTX Quick 2013 5.2Ah x2 Case

Крутящий момент 120 Нм, сверлит дерево диаметром 65 мм, мощный, долговечный инструмент. Легко держит высокие обороты, сверлит металл и бетонные стены. Быстросъемный патрон, качественная балансировка.

Аккумуляторная дрель-шуруповерт Metabo BS 18 Quick 10мм 2.0Ah x2 Case Set2

Качественная сборка, большой набор насадок. Компактный, быстрая зарядка аккумулятора, быстрозажимной патрон. Легкий, мощный, подходит для домашнего использования.

Аккумуляторная дрель-шуруповерт Metabo BS 18 LT BL Q 0 MetaLoc, без аккумулятора

Высокое значение крутящего момента, быстросъемный патрон. Легкое и удобное переключение режимов и скоростей, крючок для крепления на поясе. Прорезиненная рукоятка, подходит для профессионального использования.

Аккумуляторная дрель-шуруповерт Metabo PowerMaxx BS Quick Basic Li-Ion 2 А·ч 12 В x2 кейс

Мощный, удобно лежит в руке, быстросъемный патрон, отличный вариант для мебельного производства. Патрон Quick, практичный и эргономичный инструмент.

Аккумуляторная дрель-шуруповерт Metabo PowerMaxx BS 12 В, 2.0 А·ч х2, сумка (600079550)

Оптимальные габариты и вес, возможность быстрой замены бит при работе без патрона. Компактный, мощный для своей категории, прорезиненная рукоятка. Удобный в работе, простая конструкция.

Сверление дерева с помощью шуруповерта

Для начала нужно вставить в патрон сверло, подходящее для работы. Затем настроить на соответствующий режим. На шуруповерте есть соответствующий значок сверла и поворотная стрелка. Эти два значения нужно совместить и инструмент перейдет в режим дрели.

В таком режиме перестает работать трещотка (защита мотора от перегрузок)

Поэтому сверлить следует с осторожностью, иначе заклинит сверло и двигатель может прийти в негодность. Если работать с беспроводным шуруповертом, жалательно иметь литий-ионный (Li-ion) аккумулятор

Он неприхотливый и долговечный.

Дальше можно нажимать на «Пуск» и начинать сверлить. Во время работы нужно следить, чтобы сверло не шло на перекос. В противном случае оно может обломиться. На большинстве шуруповертов имеется 2 скорости. Если древесина твердая, лучше выбирать вторую скорость. Какой режим нужен для ввинчивания самореза или шурупа, можно судить по толщине и длине крепежа.

Шуруповерт можно использовать как дрель для сверления дерева

Принцип работы и основные узлы

Прежде чем разбирать шуруповерт нужно знать назначение тех или иных узлов и механизмов в конструкции инструмента. Принцип работы всех шуруповертов одинаков – кнопка пуска подает напряжение на двигатель и регулирует обороты.

Пример устройства шуруповерта

Основные механизмы шуруповерта, будь то Интерскол (Interskol), Калибр, Бош (Bosch GSR, PSR), Деволт (Dewalt), Hammer, Макита (Makita), Метабо (Metabo), Dexter (Декстер) схожи и работают одинаково:

1. Двигатель (щеточный или бесщеточный).
2. Кнопка включения.
3. Система регулировки оборотов с реверсивной функцией.
4. Редуктор.
5. Блок управления.
6. Самозажимной или быстрозажимной патрон.

На корпусе шуруповерта расположены прорезиненная рукоятка и разъемы для подключения АКБ. Для аккумуляторных моделей применяются никель-кадмиевые (nicd) или литий-ионные (li-ion) элементы питания с мощностью 10.8, 9.6, 12, 14.4 и 18 Вольт. Для сетевых агрегатов аккумуляторные батареи не предназначены.

Кнопка включения запускает двигатель, который через редуктор вращает шпиндель. Распределительная муфта производит регулировку крутящего момента. Имеется отдельный рычаг для реверсивного режима. Он позволяет выкручивать застрявший крепеж.

Что может послужить поводом для разборки перфоратора

Поломки инструмента делятся на механические и электрические. Ремонт невозможен без разборки и последующей сборки.

Сбои в механической части

О наличии проблем в механической части можно судить по появившемуся:

• скрежету;
• повышенному шуму;
• сильной вибрации;
• странному запаху из корпуса.

К таким неполадкам относится:

• поломка зубьев шестеренок или зажимного патрона;
• износ ствола агрегата, а также резинок бойка и ударника;
• выход из строя ударного механизма, переключателя режимов работы.

Сбои в электрике

При возникновении сбоев в электрике мотор гудит, быстро нагревается, не вращается, появляется дым. Можно почувствовать неприятный запах и искрение.

Поломки в электрической части:

• перегорание обмотки ротора, статора двигателя;
• засор коллектора;
• поломка кнопки включения;
• нарушение электрических контактов;
• износ щеток;
• невозможность включения инструмента.

К неисправностям, появившимся в электрической части электродвигателя, привлекают профессионала.

Реверсивный переключатель шуруповерта

Реверсивный переключатель шуруповерта играет важную роль при выполнении работ по ввинчиванию саморезов, а также их извлечения в случаях надобности. Схема реверса электродвигателя находится в одном корпусе с регулятором оборотов, а сама кнопка переключения перенаправления оборотов расположена в удобном на рукоятке месте.

Кнопка пуска и реверса, расположенные рядом

Переключение осуществляется путем смены полярности на клеммах перемещением кнопки реверса. Ремонт всей схемы реверса, включающей ШИМ генератор, расположенный на плате, сводится к чистке контактов переключателя и замены схемы реверса на новую.

Устройство шуруповерта Makita

Шуруповерт Makita представляет собой достаточно простую конструкцию, которая состоит из нескольких основных частей:

• аккумулятор;
• двигатель;
• редуктор;
• переключатель режимов.

В некоторых моделях могут быть добавлены дополнительные устройства, однако основные компоненты остаются неизменными.

Внутри устройство шуруповерта Makita довольно простое. От места присоединения аккумулятора провода идут на переключатель скоростей, а также саму кнопку запуска, от которой идут контакты к двигателю. Двигатель передней частью вставлен в редуктор, состоящий из целого набора шестеренок разной конфигурации. Состав набора зависит от количества скоростей или режимов работы шуруповерта. Режимы переключаются при помощи специального контроллера, который выведен наружу.

В редукторе шестеренки с внешними зубьями работают в тесной связи с сами корпусом, в котором расположены зубья изнутри. И если в некоторых частях зубья делаются из металла, то сам пластиковый корпус включает в себя пластиковые же зубья. Неудивительно, что такая конструкция с течением времени изнашивается и выходит из строя.

Частые неисправности шуруповёрта

Чтобы не забыть, как собрать разобранный шуруповерт, все детали нужно укладывать в том порядке, в каком они были сняты. Почти все шуруповерты имеют одинаковую конструкцию, а значит и неисправности идентичны. Это может быть износ втулок, щеток или развалившийся подшипник.

Инструмент не включается

Неважно, какая в наличии марка шуруповерта Bort (Борт), Hilti, Pit, Sparky, Sturm (Штурм), Союз, Вихрь, Диолд, Ермак, Зубр, Elti, Koln, Вортекс или Патриот. Сначала нужно удостовериться исправен ли аккумулятор и убедиться в наличии заряда в элементе

Если инструмент не включается, может быть:

1. Отсутствие тока в сети (для электрических шуруповертов).
2. Нет заряда в аккумуляторе (для беспроводных моделей).
3. Вышла из строя кнопка включения.
4. Плохое состояние контактов в разъеме для подключения АКБ или в местах крепления щеток.

Ремонт двигателя

Шуруповерт оборудован двигателем, помещенным в специальный корпус. Там же расположены якорь и щетки. Чтобы проверить состояние двигателя, нужно отсоединить провода, идущие к кнопке пуска. Сопротивление обмотки на якоре измеряется мультиметром. При низком значении прибор покажет короткое замыкание. Если значение отсутствует, значит где-то произошел в токоведущем проводе. Если вышел из строя якорь, то пропадает мощность шуруповерта и появляются искры при работе. Это может сопровождаться задымлением и полным отключением агрегата.

Двигатель шуруповерта

Замена щеток

Чтобы заменить щетки, нужно разобрать электродвигатель. Здесь нужно отогнуть зажимы на торцевой части мотора и несильно постукивая молотком по валу, сбить с него ротор. Затем следует снять крышку и вынуть неисправные щетки. Эти элементы считаются расходным материалом, поэтому их меняют на новые.

Ремонт редуктора шуруповерта

Иногда в процессе работы шуруповерт издает посторонние звуки. Это износились зубья на шестеренке в редукторе. В это случае можно сточить небольшой болт до нужного размера и вставить в изношенное место. Перед установкой болт необходимо накернить.

Поломки в электрической части — как выявить и устранить

Шуруповерт – это универсальный инструмент и подходит не только для работы с крепежом. При наличии регулировки скорости его можно применять для сверления. Никого уже не удивляет то, что шуруповертом можно мешать раствор или бурить лунку на зимней рыбалке.

Нередко в электрической части агрегата случаются неполадки:

• Шуруповерт не работает при нажатой кнопке включения.
• Не работает реверсивная функция.
• Не увеличиваются обороты.

Разницы нет в каком шуруповерте неполадки. Если инструмент не запускается, нужно проверить аккумулятор на наличие зарядки. Для этого батарею заряжают на 1-2 часа и ставят обратно на шуруповерт. Если агрегат снова не включается, то при помощи мультиметра нужно произвести диагностику.

Батарея шуруповерта

Батарея

Многие пользователи интересуются, как разобрать аккумулятор шуруповерта. Здесь нужно разбирать корпус аккумулятора, чтобы извлечь кассеты из нескольких элементов. Эти так называемые «банки» подают на инструмент нужное напряжение. Без определенной сноровки и умения разобрать аккумулятор не получится. Лучше доверить это дело людям, хорошо разбирающимся в этом вопросе.

Проблемы с кнопкой

Чаще всего у кнопки включения подгорают контакты. Чтобы их зачистить, понадобится мелкозернистая наждачная бумага. Это касается разборной кнопки. Если кнопка неразборная, ее меняют на новую. Проверить работу кнопки можно мультиметром. Для этого нужно отключить батарею и к выходным клеммам присоединить измерительный прибор. В случае исправного пуска мультиметр покажет нулевое значение.

Быстрозажимное крепление

В процессе работы быстрозажимное крепление забивается пылью, металлической крошкой и песком. Патрон начинает заедать, появляется посторонний шум и треск. Для устранения неполадок следует снять нижнюю муфту. Тонкой отверткой ее нужно поддеть по часовой стрелке. Затем необходимо снять металлическое кольцо при помощи молотка и длинного болта. После разборки все элементы патрона подлежат чистке и смазыванию. Всю сборку производят в обратной последовательности.

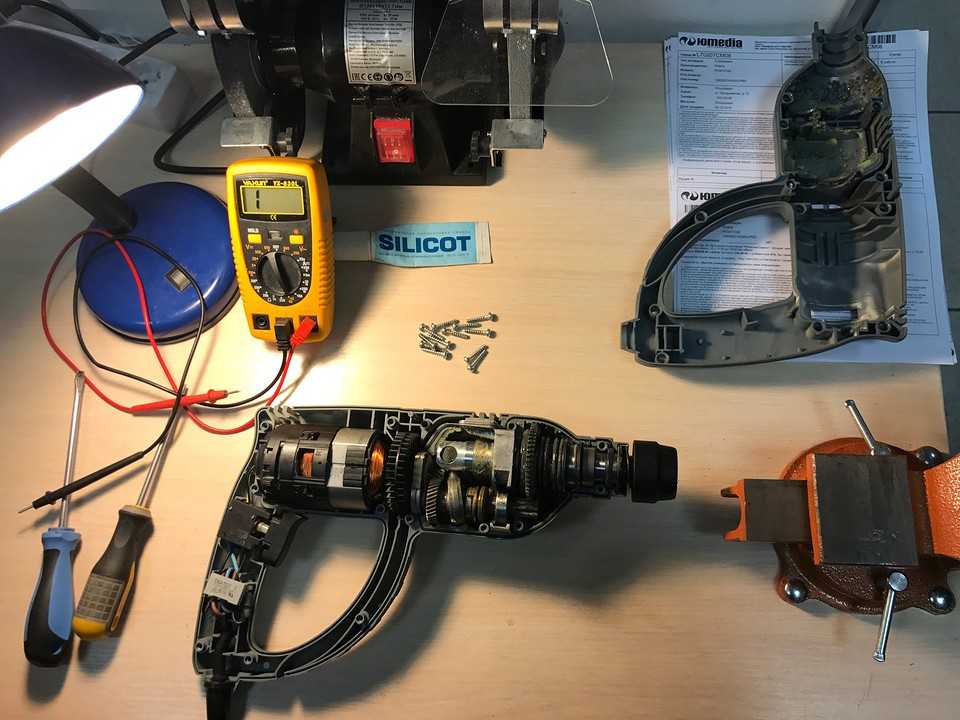

Перед ремонтом нужно изучить конструкцию шуруповерта

Особенности инструмента

Популярность этого электроинструмента вызвана целым рядом его достоинств, главное из которых – универсальность. Можно вкручивать (выкручивать) шурупы, винты, саморезы, используя широкий набор различных бит. Можно, вставив сверло, просверлить отверстие как в деревянном изделии, так и в металле. Существуют и другие насадки, расширяющие диапазон применения шуруповерт. Следующее достоинство инструмента – мобильность. Имея съемный аккумулятор, этот электрический прибор может быть использован там, где нельзя включить обычную электродрель ввиду отсутствия электрической сети.

Устройство снабжено рядом регуляторов. Можно регулировать скорость вращения биты или сверла и силу, с которой будет происходить воздействие на рабочий инструмент, а также направление вращения вала. А в некоторых моделях присутствует еще и фонарь, таким инструментом можно пользоваться в помещениях, где нет искусственного электрического освещения.

В специализированных автомастерских и на предприятиях нередко используют пневмошуруповерты. Особенностью такого варианта является привод от потока сжатого воздуха. Для нормального функционирования инструмента необходим баллон со сжатым газом или компрессор, который будет подавать воздух через шланг. Достоинством этого изделия является его высокая продуктивность. Если в течение рабочей смены нужно постоянно закручивать и откручивать множество винтов и гаек, пневмошуруповерт незаменим.

Более привычный бытовой прибор со сменным аккумулятором, чья работоспособность ограничена электроемкостью батареи, конечно, не предназначен для промышленных масштабов произведенной работы.

Такой инструмент нуждается в периодическом охлаждении, небольших, но регулярных перерывах в работе. Что вполне удовлетворяет любого домашнего мастера, да и большинство ремонтных бригад вполне обходится обычными, хотя и профессиональными шуруповертами со съемным аккумулятором.

Как открутить патрон на шуруповерте

Делать это нужно не только в критических ситуациях, когда требуется срочный ремонт. Детали нуждаются в постоянной смазке и очистке даже, если ими долгое время не пользовались. Без профилактики инструмент быстро выйдет из строя. Работать на нем лучше с перерывами в несколько минут. Биту и двигатель нужно предохранять от перегрева.

Гильза с фиксирующим винтом

Винт находится между кулачками. Чтобы добраться до его головки, необходимо их развести в стороны. С помощью крестовой отвертки его выкручивают, вращая по часовой стрелке. Затем вставляют в кулачки шестигранный ключ и двигают его против часовой стрелки. Движение должно быть резким. Придется приложить усилие, чтобы сдвинуть стык. Со временем соединение становится очень прочным. Если ключа недостаточно, можно использовать молоток.

Конус «Морзе»

В данном случае с помощью молотка хвостовик выбивается из конического отверстия. Если сделать это не удается, придется разобрать инструмент и извлечь из него вал с патроном. Затем нужно будет удалить трубным ключом зажимной цилиндр. Обычные гайки на этом узле применяются редко.

Резьбовое соединение

Для работы понадобится Г-образный десятимиллиметровый шестигранник. Его вставляют в кулачки, плотно зажимают и поворачивают. Удобнее зафиксировать шестигранник в руке либо на опоре и на малых оборотах включить двигатель. Он должен работать лишь малую долю секунды. Этого обычно бывает достаточно, чтобы ослабить соединение и беспрепятственно снять гильзу. Если метод не работает, инструмент следует разобрать, чтобы подойти к соединению с другой стороны.

Причины поломок разных марок шуруповертов

Имеются лишь общие причины поломки, они не зависят от марки устройства. В большинстве случаях они связаны с неправильным пользованием или хранением:

• Использование оборудования не по назначению. Если сверлить шуруповертом (например, Ермак) бетон, то он проработает всего несколько дней.
• Превышение времени работы. Устройство для домашнего пользования способно функционировать всего пару часов в день, после этого начнется серьёзный износ.
• Нарушение правил хранения. Если положить инструмент в сырое помещение, то он выйдет из строя довольно скоро. К тому же шуруповерты (модели Патриот и аналогичные) боятся прямых воздействий солнечных лучей (из-за перегрева).
• Если заряжать батарею неправильно, то она выйдет из строя раньше того времени, что заявлено в инструкции.

Этих данных достаточно, чтобы самостоятельно отремонтировать аппарат, заменить некоторые детали, вышедшие из строя. Также становится ясно, как смазать шуруповерт своими руками — для этого не обязательно разбирать его полностью, ведь до многих узлов можно добраться просто сняв крышки.

Выбор смазки и отличия между ними

Не только пользователь решает, какая смазка для шуруповерта подойдет лучше. Фирмы-производители Bosch, Makita, Metabo, Деволт выпускают большое количество смазочных материалов для строительных инструментов. Недавно к ним присоединились российские Зубр и Интерскол.

Главным условием для смазки является отсутствие в ней твердых фракций, чтобы это не разрушало детали инструмента. У масла должна образовываться пленка, защищающая элементы от коррозии. И важный момент – смазочный материал должен иметь вязкость, позволяющую ему держаться на деталях.

Какая смазка редуктора шуруповерта лучше — отличия заключаются в их консистенции. К примеру, для редуктора с низкой скоростью вращения применяется мягкая смазка от Метабо. Для других деталей может применяться жидкая или полужидкая смазка.

История появления устройства

Шуруповёрт представляет собой электроинструмент. Основное его назначение, следующее из названия, закручивать или откручивать крепёжный элемент. После того как в 1868 году была изобретена электродрель, развитие электроинструмента получила широкое распространение. Основополагающие компании DeWalt, Bosch, Black&Decker, Makita и Hitachi развивали индустрию, создавая новые устройства.

Появление в 1934 году винта с крестовым разъёмом повлекло спрос на электрический инструмент для его закручивания. Особенно востребованным он оказался в машиностроении. Первого такого рода приспособление называлось гайковёрт. С появлением аккумуляторов устройство получило мобильность, и в обиход вошло название шуруповёрт. Его массовое производство началось в начале 80-х годов.

Ремонт

Итак, элементы, вышедшие из строя, найдены, новые приобретены, и теперь можно приступить непосредственно к ремонту АКБ.

Чтобы отремонтировать аккумулятор, понадобятся:

• паяльник,
• флюс малой коррозийности,
• олово,
• медные пластинки (в случае, если «родные» сломались во время разбора).

Точечную сварку в случае частичного ремонта АКБ использовать необязательно. Но во время пайки нужно внимательно следить за тем, чтобы не перегреть элементы. Соединять батарейки между собой лучше всего с помощью тех пластинок, которые у них и были. Если они сломались во время разбора батареи на отдельные элементы, то потребуется изготовить новые пластинки из меди.

Не следует забывать о полярности. Каждый элемент аккумуляторов для шуруповерта соединен с соседним по принципу определенной последовательности. Минус одной банки нужно соединить с плюсом другой, а минус другой банки нужно соединять с плюсом третьей, и так далее.

После того как цепочка будет собрана заново, нужно позаботиться о том, чтобы потенциал напряжения всех элементов был равным. Для этого следует оставить АКБ на зарядке на целую ночь, затем они должны остывать в течение последующих суток. После этого производится замер напряжения на каждом элементе. Если пайка и цикл заряда были проведены верно, то мультиметр покажет на всех батарейках примерно одну и ту же цифру U — 1,3 В.

Теперь нужно провести для батареи, как минимум, два цикла заряда-разряда естественным путем: поместить отремонтированный аккумулятор в родной шуруповерт и работать им до полного разряда.

Кстати: частичный ремонт Li-ion аккумулятора шуруповерта можно провести путем, требующим минимальных финансовых затрат. Если в блок установлены батарейки 18650, такие же реально позаимствовать у старого нерабочего ноутбука, при наличии возможности.

Как устроен патрон

• Кулачковые — фиксация происходит при помощи Г-образного ключа, вставляющегося перпендикулярно.
• Быстрозажимные — для фиксации необходимо зажать один цилиндр корпуса рукой, вращая другой цилиндр вокруг собственной оси.

Кулачковые менее удобны, но обеспечивают более надежное соединение. При вращении ключа регулировочная гильза сжимает стальные кулачки, пока они не сомкнутся.

Быстрозажимные затягиваются быстрее. Для них не требуется ключ.

Виды быстрозажимных конструкций

• Одномуфтовая — чтобы провести установку биты достаточно одной руки, поскольку одна из частей корпуса фиксируется автоматически.
• Двухмуфтовая — обе части являются подвижными, и одну из них нужно придерживать рукой, чтобы она не вращалась.

Если требуется заменить патрон на шуруповерте, следует учесть, что одномуфтовые применяются только на инструментах с блокираторами.

Материалом служит пластик или металл. Пластиковые изделия менее надежны, но с ними удобнее работать, так как весят они меньше.

Аккумуляторная дрель-шуруповерт Bort

Рассмотрим еще один пример: 4 — 15 мм ½ — 22 UNF. Надпись говорит о том, что можно применять биты диаметром от 4 до 15 мм, ½ — это размер резьбы в дюймах, 22 — количество ниток (резьбовых витков) в дюйме.
