Как управлять квадрокоптером: руководство для начинающих

Первый полет

Чтобы ваш первый полет не оказался последним для коптера и не обернулся травмой для вас, дадим вам несколько советов.

1. Тщательно изучите возможности вашего квадрокоптера и пульта управления. Разберитесь с полетными режимами.
2. Летайте только на открытых пространствах вдали от большого скопления людей. Современные квадрокопетры довольно мощные (скорость вращения винтов может превышать 15 000 об/мин) и могут нанести серьезную травму вам и окружающим.
3. Не летайте слишком высоко и далеко, есть риск потери сигнала, а, следовательно, и коптера. Рекомендуем настроить решим RTH или Failsafe, в этом случае коптер сможет вернуться домой самостоятельно (при наличие GPS) или самостоятельно приземлиться (если GPS не предусмотрен).
4. Не летайте во время сильного ветра, это серьезно усложняет управление квадрокоптером.
5. Приобретите маленький комнатный коптер за 20$ и отрабатывайте навыки на нем. На маленьком квадрокоптере можно летать в помещении. Из-за своего веса и размеров такой дрон относительно безопасен.

В завершении несколько видеороликов на тему.

Современные квадрокоптеры способны работать с большим количеством функций и выполнять разнообразные задачи, и одна из наиболее востребованных функций – управление дроном через смартфон или планшет. Причем можно использовать устройства на таких популярных платформах как iOS и Android.

При правильной настройке дрон будет хорошо работать и дистанционно управляться на расстоянии.

Сложность в управлении зависит от такого фактора как характеристики и сложность дрона, ведь на профессиональных квадрокоптерах находиться немало кнопок и тумблеров управления.

А если у вас вполне простой дрон, но имеется необходимость в покупке хорошего пульта для управления? В некоторых случаях такой пульт может оказаться в разы дороже самого устройства. И именно приложение для управления квадрокоптером на Андроид поможет избавиться от лишних трудностей и затрат.

На Андроид также возможно транслировать запись видео и фото, сделанных на коптере при полете. Для настройки и управления полетом придется сказать отдельное приложение.

Среди функций полета доступны следующие:

• выполнение флипов;
• автоматический возврат;
• работа в режиме Follow;
• зависание в воздухе или резкое ускорение.

Также некоторые приложения позволяют не только передавать видео на телефон, но и выводить трансляцию онлайн на канал в Youtube.

Большим преимуществом современных квадрокоптеров считается то, что они адаптированы под программное обеспечение Android и iOS, поэтому теперь не требуется покупать отдельный смартфон под вашу модель дрона.

Но учтите, что программа для управления квадрокоптером может лучше реагировать на управление в зависимости от модели летательного устройства.

Модели подороже

Среди более дорогих моделей одними из самых интересных являются аппараты DJI. Именно они задают планку качества и функциональности для всего рынка любительских квадрокоптеров и регулярно входят в топ лучших квадров.

Мы бы хотели обратить внимание на:

• DJI Spark
• DJI Phantom 4

DJI Spark

Spark является лучшим селфи-дроном на сегодняшний день. Он поддерживает управление через мобильный телефон с фирменным приложением DJIGO 4, пульт ему не нужен. Правда, если использовать только смартфон, то дальность полета сокращается до 100 метров. Пульт позволяет контролировать дрон на удалении до 2 километров. Компактный складываемый корпус, множество режимов полета и съемки, качественная камера, распознавание жестов – вот далеко не полный список особенностей Spark.

DJI Phantom 4

Для Четвертого Фантома смартфон или планшет являются неотъемлемыми элементами управления. Мобильное устройство устанавливается на пульт, на дисплей выводится техническая информация, FPV видео.

С помощью приложения DJIGO 4 пилот получает доступ к дополнительным настройкам и интеллектуальным режимам полетам. Настройки камеры и подвеса также осуществляются с помощью смартфона. К пульту мобильное устройство подключается кабелем, что гарантирует отсутствие помех при передаче информации.

https://youtube.com/watch?v=D2TaK2wijzA

Пошаговая инструкция по сборке

Давайте условимся на том, что ты прочитал нашу статью про выбор набора для сборки квадрокоптера ,и воспользовался ценнейшем советом – брать раму с платой распределения. Если нет, то провода подключаем сразу к модулю управления.

Для примера рассмотрим сборку из следующих комплектующих:

• Каркас квадрокоптера Diatone Q450 Quad 450 V3 PCB Quadcopter Frame Kit 450mm
• Мотор DYS D2822-14 1450KV Brushless Motor. 4 штуки
• Регулятор DYS 30A 2-4S Brushless Speed Controller ESC Simonk Firmware
• Пропеллеры DYS E-Prop 8×6 8060 SF ABS Slow Fly Propeller Blade For RC Airplane
• Модуль управления квадрокоптером KK2.1.5 kk21evo
• Аккумуляторная батарея литий-полимерного типа Turnigy nano-tech 2200mah 4S ~90C Lipo Pack
• Устройство для зарядки аккумуляторов Hobby King Variable6S 50W 5A
• Коннектор для подключения аккумулятора XT60 Male Plug 12AWG 10cm With Wire
• Коннекторы 20 Pairs 3.5mm Bullet Connector Banana Plug For RC Battery / Motor
• Пульт управления квадрокоптером Spektrum DX6 V2 with AR610 Receiver (в комплекте с приёмником и передатчиком)

Размазываем компоненты по столу ровным слоем, и начинаем.

Этап первый. Сборка

Примерно прикидываешь необходимую длину проводов контроллера, прибавляешь небольшой запас «на криворукость» и обрезаешь их до нужной длины
Припаиваешь коннекторы к выходам регуляторов, чтобы потом проще было подключать моторы
Припаиваешь регуляторы к плате разводки
Припаиваешь коннектор аккумуляторного блока к плате разводки
Прикручиваешь двигатели на лучи коптера. При установке моторов постарайся не сорвать резьбу
Если коннекторов на двигателях нет, то припаиваешь и их
Привинчиваешь лучи с двигателями к плате
Крепишь регуляторы к лучам дрона

Не важно чем, но удобнее всего пластиковыми хомутами
Подключаем провода регуляторов к двигателям в произвольном порядке. Если будет нужно – потом изменим
Закрепляешь на корпусе модуль управления (предварительно сфотографировав тыльную часть

Пригодится). Снова хоть на жвачку, но советую пока использовать мягкий двухсторонний скотч
Подключаешь регуляторы оборотов к контроллеру. В те порты, которые отмечены (+ — пусто), обычно подключается белым проводом к экрану
Остатками скотча закрепляешь приёмник как можно ближе к блоку управления, и подключаешь нужные каналы к нужным портам. Используй документацию своего приёмника и фото тыльной стороны платы, чтобы разобраться какая пачка проводов за что отвечает
Подключишь питание устройства от батареи, через коннектор
Profit! Ты собрал свой квадрокоптер

Этап второй. Отладка

1. Запускаешь двигатели (тут обычно всё по-разному, так что снова смотри документацию)
2. Немного прибавляешь газ, и смотришь в какую сторону вращаются пропеллеры. Они должны вращаться так, как указано в схеме, которая прилагается к контроллеру. Иначе управление будет инвертироваться. Если что-то не так, то просто переворачиваешь коннектор, который соединяет двигатель и контроллер
3. Когда всё вращается правильно – прикручиваешь верхнюю деталь рамы. Не заталкивай её на своё место. Если она встаёт туго, значит что-то пошло не так. Ослабь нижние винтики, а после установки затяни всё равномерно
4. Закрепляешь блок с аккумуляторами
5. Монтируешь адаптеры для пропеллеров на моторы
6. Устанавливаешь пропеллеры, учитывая направление вращения моторов. Приподнятая часть лопасти должна смотреть в направлении вращения
7. Готово.Твой коптер готов пережить первое включение!

Это был один из простейших примеров, с которого стоит начать. Конечно, если ты хочешь использовать камеру, GPS или более сложный контроллер, то конструкция будет сложнее. Поэтому, если вы не уверены в своих силах, то стоит начать с малого. Всё остальное можно прикрутить потом.

Xiaomi Mi Max 3

КАКОЙ СМАРТФОН ВЫБРАТЬ ДЛЯ УПРАВЛЕНИЯ КВАДРОКОПТЕРОМ? 3

Xiaomi Mi Max 3 во мнениях многих людей считается планшетом с возможностью совершения звонков. Действительно, экран с диагональю 6,9 дюйма в формате 18:9 впечатляет. Разрешением 2160×1080 пикселей , что делает отличным изображение как при просмотре фильмов, просмотра фотографий или использования приложения для пользователя дрона.

Телефон Xiaomi работает на основе процессора Qualcomm Snapdragon 636 с 4 ГБ ОЗУ. Долгое время работы обеспечивает аккумулятор емкостью 5500 мач. Имея в кармане этот смартфон, не понадобится часто использовать зарядные устройства. Xiaomi Mi Max 3 по сравнению с другими смартфонами такого класса, является также гораздо дешевле.

Технические данные:

• экран: 6,9 дюйма
• разрешение: 1080×2160 px
• процессор: Qualcomm Snapdragon 636
• ОПЕРАТИВНАЯ память: 6GB
• аккумулятор: 5500 мач
• камера:12 Мп + 5 Мп

Стабилизация и режимы

Современные квадрокоптеры могут летать в нескольких режимах. Обычно у радиоуправляемого дрона бывает 3 режима полета, но может быть и больше. Среди них:

• Ручной режим полета (Manual mode). Это значит, что управление квадрокоптером полностью на ваших плечах и никакие внутренние системы не стараются его удерживать ровно в горизонтальной или вертикальной плоскости. Самый сложный режим, но самый интересный.
• Стабильный режим полета/ Режим ориентации в пространстве (Attitude mode, не путать с Altitude mode). В этом режиме используется акселерометр и вы не сможете делать дроном различные трюки в воздухе. Режим для новичков, которым нужно освоиться с управлением коптером.
• Стабилизация при помощи системы GPS. Квадрокоптеры, в которых встроен GPS, могут управляться также в этом режиме. Он предназначен для тех случаев, когда нужно снять качественные кадры на видеокамеру, установленную на коптер.

Кроме того, при наличии GPS возможно автопилотирование, удерживание высоты или направления полета и другие функции.

Перед тем, как вы отправите квадрокоптер в его первый полет, не забудьте:

• полностью его собрать: установить шасси (если имеются), прикрепить пропеллеры, произвести установку других деталей;
• взять с собой запасной аккумулятор и/или автомобильную зарядку (если собираетесь выезжать на автомобиле) — перед тем, как привыкнуть к управлению квадрокоптером, вы потратите некоторое время, что может равняться максимальному времени работы одного аккумулятора;
• взять запасные детали на случай поломки: пропеллеры ломаются чаще всего;
• настроить компас и GPS (если есть).

запускайте квадрокоптер на открытых пространствах: это не только увеличит радиус действия пульта ДУ, но и является известной мерой предосторожностью — вы же не хотите сломать квадрокоптер, врезавшись в кого-то или что-то?
при первых полетах летайте в стабильных режимах, потом переходите к ручному. Это повысит шансы на выживание коптера;
не запускайте квадрокоптер во время сильного ветра и плохой погоды;
не запускайте квадрокоптер в очень людном месте, если только вы не полностью научились управлять им и контролировать его движение.

Подключение через wifi

Предусмотрены три варианта, как подключить квадрокоптер к телефону:

Если есть возможность подсоединиться к пульту, — это самый простой вариант. Желательно им и воспользоваться. В пульте установлен более мощный приемник, с радиусом действия до 3 км (как DJI Mavic Mini). Если же подключить Wi-Fi к дрону через мобилку, девайс может отдалиться максимум на 30-50 метров. Сами понимаете, разница очевидна.

Для тех, кто интересуется, как работает Wi-Fi коннект: оба девайса объединяются в общую локальную сеть, где телефон передает данные по управлению дроном, а квадрокоптер принимает и мгновенно отзывается на них. В свою очередь, на мобильном видно, что снимает камера девайса.

Такая система контроля подойдет как для тех, кто только учится управлять квадрокоптерами (часто в дешевых моделях нет пульта). И для тех, кто хочет улучшить опыт съемок.

Продвинутые мобильные приложения для квадрокоптеров расскажут о погоде, силе ветра, разрешенных и запрещенных зонах для съемки и т.д.

Чем дальше будет улетать дрон, тем больше будет задержка между командой и движением летающего девайса. К примеру, улетев на 50 метров, бюджетная модель будет показывать изображение с задержкой в 2-3 секунды. Особенно остро эти цифры чувствуются в городской среде.

В тему: ТОП-3 лучших производителей дронов — рейтинг производителей квадрокоптеров

Как настроить и подключить квадрокоптер к телефону

Практически любые квадрокоптеры, кроме самых простых «детских» моделей, поставляются в комплекте с пультом управления. На последнем почти всегда предусмотрены дополнительные крепления, предназначенные для смартфона. При установке устройства в соответствующие гнезда управление происходит по-прежнему посредством пульта. Но при этом пользователь получает возможность наслаждаться видами с высоты, они выводятся на экран мобильного.

Подключение камеры квадрокоптера к телефону происходит следующим образом:

• устройство ставят в соответствующие крепления;
• скачивают фирменную утилиту для дрона в Google Play или App Store;
• устанавливают и запускают приложение при включенном пульте;
• следуют инструкции, которая выводится после запуска на экран, и осуществляют отладку программы в соответствии со своими потребностями.

Подключить смартфон к дрону реально только после установки Wi-Fi соединения. Утилита должна вывести сообщение о успешном окончании процесса. После этого можно запустить квадрокоптер с телефона и делать качественные снимки в полете.

Физически к пульту коптера смартфон можно подключить при помощи комплектного кабеля

Как подключить квадрокоптер к телефону через Wi-Fi

Некоторые коптеры поддерживают управление через телефон напрямую. В таком случае пользователь может обходиться без пульта и контролировать полет дрона только посредством смартфона.

Подключение и настройка выглядят так:

• скачивают программу для управления квадрокоптером с телефона на iOS или Android;
• активируют поиск Wi-Fi и включают дрон;
• проверяют летательный аппарат на исправность, после чего запускают модуль беспроводной связи;
• в настройках смартфона подключают мобильное устройство к источнику Wi-Fi сигнала;
• открывают приложение, установленное ранее.

На экране телефона должно появиться изображение с камеры квадрокоптера. Под ним или на фоне него будут находиться виртуальные стики и другие элементы управления, расположенные так же, как и на обычном пульте.

Если подключить коптер к смартфону, это позволит не носить с собой громоздкий пульт
Важно! Многие производители коптеров дают ссылку на утилиту для соединения дрона с телефоном в инструкции либо размещают на коробке быстрый QR-код.

Прямая трансляция видео с БПЛА

Большинство дронов с камерой обладают способностью к передаче потокового видео. Этот механизм универсален и хорошо подходит для трансляции спортивных состязаний, обеспечения общественной безопасности, мониторинга скоплений людей в реальном масштабе времени и других задач.

Бюджетные беспилотники с камерой обеспечивают передачу видео по каналу wi-fi. Приемником служит мобильное устройство (планшет или смартфон). Это удобно тем, что один из этих гаджетов у оператора обычно уже есть. Таким образом, организация связи с квадрокоптером по wi-fi дает потребителю существенную экономию средств при приемлемом качестве воспроизведения.

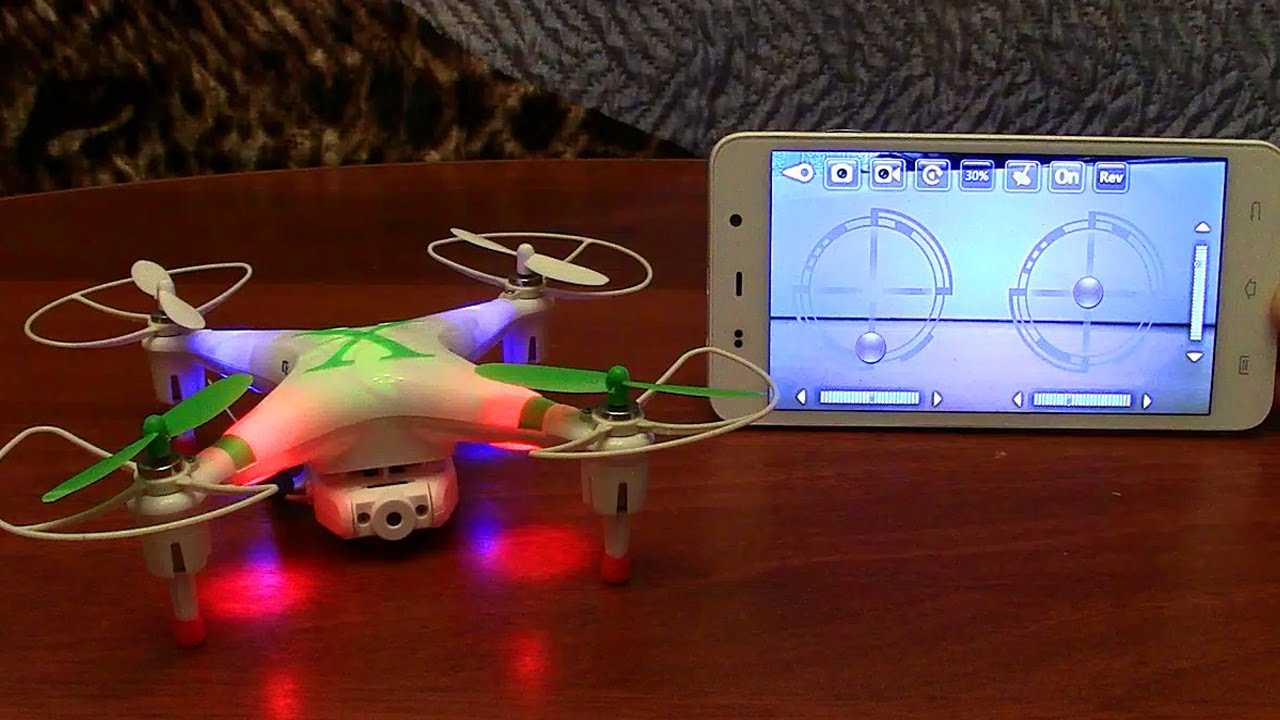

Управление квадрокоптером через смартфон

Управление беспилотным летательным аппаратом со смартфоном не так сложно, как может показаться на первый взгляд. Использование компактного мобильного устройства в качестве пульта дистанционного управления прекрасно подходит как опытным пользователям, так и тем, кто только что приобрел беспилотный летательный аппарат с камерой.

Нет существенной разницы между управлением с помощью пульта дистанционного управления или смартфона. Дело в том, что при использовании компактного гаджета рычаги и другие элементы будут визуально отображаться на экране. Сенсорное управление может быть неудобным для людей, которые редко пользуются современными гаджетами или вообще не знакомы с ними.. Но после нескольких сеансов вы быстро привыкаете к такому контролю.

Для управления беспилотником необходимо подключиться, открыть приложение и запустить определенные функции с помощью виртуальной панели на экране. Изображение будет передаваться в режиме реального времени. С помощью приложения вы можете вывести беспилотник в воздух, приземлиться, запустить камеру и выполнить другие действия.

При использовании смартфона в качестве пульта дистанционного управления, есть некоторые правила, которым необходимо следовать. Помните, что диапазон сигналов не неограничен. Это зависит от модели и мощности беспроводной карты. Средний диапазон варьируется от 50 до 100 метров. При использовании дорогостоящих беспилотных летательных аппаратов стоимость диапазона может быть значительно выше.

При записи или отображении видео высокого разрешения экран смартфона может быть перегружен. Изображение может быть сильно сжато, что влияет на качество изображения. Кроме того, изображение может быть медленным, с шумом и заморозками. Помните, что в дополнение к рычагам управления телефон также отображает наклон, высоту, уровень заряда батареи и другие данные.

Сигнал Wi-Fi является универсальным методом, который используется для синхронизации устройств различных типов. Помехи могут мешать работе беспилотника, так как очень легко заглушить сигнал. Связь с беспилотным летательным аппаратом может быть прервана, что приведет к его падению или потере.

Для видеосъемки

Сложно представить себе квадрокоптер для видеографии без дисплея. Как правило, либо монитор уже встроен в пульт дистанционного управления, либо должен быть установлен, либо можно использовать смартфон/планшет. В последнем случае крепление на пульте позволяет прикрепить к нему мобильное устройство и управлять камерой квадрокоптера.

С помощью смартфона можно получить доступ к настройкам фото и видео, просмотреть уже отснятый материал, а также настроить камеру и угол подвешивания. Все эти действия можно выполнять более удобно с помощью сенсорного экрана. Качество съемки значительно улучшается, если оператор имеет возможность изменять ее параметры.

Большинство беспилотных камер имеют возможность транслировать видео. Этот механизм универсален и хорошо подходит для трансляции спортивных мероприятий, обеспечения общественной безопасности, мониторинга толпы в режиме реального времени и других задач.

Бюджетные беспилотные камеры обеспечивают передачу видео по wi-fi каналу. Приемник является мобильным устройством (планшет или смартфон). Это удобно, потому что у оператора обычно уже есть одно из таких устройств. Таким образом, организация связи с квадратным вертолетом через wi-fi дает потребителю значительную экономию при приемлемом качестве воспроизведения.

Основные движения квадрокоптера в воздухе

Органы пульта управления повторяют основные движения дрона в воздухе это:

• Pitch или тангаж – наклон и продольное движение вперед /назад;
• Roll или крен – наклон и поперечное движение в стороны (влево/вправо);
• Yaw или рыскание – повороты влево/вправо относительно вертикальной оси;
• Throttle или газ – отвечает за подъём/спуск дрона в воздух/на землю.

Такой тип управления называется четырёхканальным. Именно им оборудована большая часть квадрокоптеров. Чаще всего расположение органов управления на пульте такое: левый стик отвечает за газ и рысканье, а правый за тангаж и крен. Такое расположение органов управления называется Mode 2, если они расположены наоборот – это Mode 1 (менее распространен).

Чтобы начать обучение полетам следует придерживаться нескольких правил и советов – это поможет сохранить и дрона, и окружающих. Перейдем от теории к практике!

Итак, вот что вы должны сделать перед тем, как приступить к управлению квадрокоптером:

1. Для обучения лучше подходят небольшие дроны. Они не слишком тяжёлые, что снизит его повреждения при падении и возможность получить травмы вам и окружающим вас людям.
2. Если есть в комплекте шасси (лапы) для квадрокоптера – установите их, а также наденьте защиту на винты, обычно она выполнена в виде ободков, если они есть в комплекте. Винты часто ломаются при столкновении со стенами, ветвями деревьев или стеблями сорняков, а лапы защитят нижнюю часть дрона при приземлении.
3. Учитесь либо в большой комнате (не повредите мебель и обои), либо на открытой безлюдной площадке, желательно неасфальтированной (это снизит вероятность повреждений при приземлении).
4. Учитывайте, что аккумулятора обычно хватает на 10-15 минут работы и захватите по возможности запасные аккумуляторы.
5. Не поднимайтесь высоко, летайте в пределах видимости, если квадрокоптер на оборудован функцией возврата домой. Также избегайте деревьев и крыш (особенно чужих домов).
6. Учитывайте менталитет окружающих, люди не одобрят, если вы будете летать около их окон.

Важно!

Не нужно летать над головами людей, если вы только недавно начали практиковаться в полётах. Держитесь подальше от препятствий и водоёмов, а также чужих автомобилей. Это поможет сохранить ваше время, нервы и деньги.

Возможные проблемы

Несмотря на то что процесс сопряжения оборудования выполняется просто, а управлять дроном легко независимо от опыта, при подключении могут возникнуть определенные трудности.

Если программа перестала работать, удалите ее и выполните повторную установку. Скачивайте приложение только с проверенных ресурсов, иначе вы рискуете загрузить вирусную программу.

При некорректной работе приложения рекомендуется проверить смартфон антивирусной программой и сбросить настройки обратно на заводские. Также причина неисправности может заключаться в устаревшей версии прошивки.

Если дрон не подключается к мобильному телефону, возможно, вышел из строя беспроводной модуль. В этом случае справиться с поломкой сможет только сервисный работник, обладающий необходимыми знаниями и умениями. Новую технику можно сдать по гарантии в магазин. При серьезных неполадках технику заменят на новую или выполнят бесплатный ремонт.

Нарушения в процессе подключения или управления могут быть связаны с техническими неисправностями. Проверьте лопасти и визуально оцените корпус.

Смотрите про коптеры: Радиоуправляемые модели вертолетов, машин, танков в магазине (управляются с iPhone/iPad) В следующем видео показана настройка WiFi и полеты Syma X5SW.

Возможные проблемы

При подключении беспилотника через мобильный телефон могут возникнуть некоторые трудности во время пилотирования:

1. Потеря сигнала. В среднем, Wi-Fi соединение остается хорошим и надежным на расстоянии 50-100м. Если коптер выходит за эти пределы, управление может быть прервано, что приведет к потере аппарата или повреждению аппарата из-за падения.
2. Плохое качество изображения с камеры. Если изображение передается в высоком разрешении или с сильным сжатием, то передача может затормозиться, замедлиться и прерваться. Особенно владельцы дешевых смартфонов часто сталкиваются с этой проблемой. Бюджетные устройства просто не могут справиться с обработкой видео и одновременным управлением.

На качество пилотирования могут влиять общие помехи. Если сигнал Wi-Fi в выбранной области нестабилен, вы не сможете надежно управлять беспилотником даже на коротком расстоянии.

Почему квадрокоптер не подключается к телефону

Иногда владельцы четырехместных вертолетов сталкиваются с ситуацией, когда беспилотник вообще не может видеть телефон. Это может быть связано с несколькими причинами:

• вы выбрали место, где нет Wi-Fi сигнала для тестового полета, в этом случае вы должны попытаться подключить телефон к квадрокоптеру через приложение в другом месте;
• Беспилотник поврежден и нуждается в ремонте — эта причина особенно вероятна, если он недавно пережил сильное падение;
• Если инструмент не работает, вы можете деинсталлировать приложение, затем загрузить его снова и попробовать сопряжение вашего телефона с квадрокоптером снова;
• Операционная система смартфона работает некорректно — в этом случае проверьте, не заражен ли гаджет, или обновите прошивку.

Причиной проблемы может быть неисправный беспроводной модуль в квадрокоптере. В этом случае беспилотник может быть отправлен на ремонт или замену только по гарантии.

Как организовать связь по каналу wi-fi и как подключить камеру квадрокоптера к телефону

Подключить квадрокоптер к телефону через wi-fi точку довольно просто. Методика включает всего из нескольких шагов:

1. Скачайте из магазина приложений (App Store для iPhone или Google Play для Android) в память своего телефона (планшета) мобильное приложение, ориентированное на работу с вашим летательным аппаратом. QR-код для скачивания чаще всего приводится в инструкции по эксплуатации, но может быть нанесен на упаковку дрона;
2. Активизируйте на смартфоне канал wi-fi;
3. Включите квадрокоптер;
4. Обычным образом подключитесь к раздаваемому летательным аппаратом каналу wi-fi. Ввод пароля для выполнения этой операции обычно не нужен;
5. Запустите загруженное ранее приложение. На экране появятся виртуальные стики, кнопки и служебные мнемограммы. Если летательный аппарат оборудован полетной камерой, то фоном для всей этой информации будет поступающее с нее изображение;
6. Теперь можно запускать двигатели и отправляться в полет, при условии если вы умеете им управлять.
