Схема подключения компрессора холодильника

Подключение компрессора холодильника с конденсатором

Процедура подключения компрессора прибора с конденсатором начинается с того, что двигатель к электрической сети подсоединяют при помощи клеммников. Сначала создают контакт с общим проводом, а потом рабочим. Электроэнергию на стартовый выход подают посредством короткого контакта оголенного провода.

Процедуру следует проводить с осторожностью, чтобы не поразило током. После включения в сеть из нагнетательного устройства послышится гудение

Мотор начнет дуть воздух при контакте с пусковым выходом. Так он должен поработать не больше 15 минут. Корпус может нагреться до 50°. Нельзя допускать перегревания. Электродвигатель должен запуститься. Если этого сделать не удалось, надо проверить компоненты в цепи питания.

Устройство компрессора холодильника

Фундаментальное физическое правило действует и в быту: тепло передается от тела с большей температурой к менее нагретому. Чтобы происходил обратный процесс, и в бытовом приборе создавался холод, нужно приложить внешнюю энергию в форме механической работы.

Именно по такой схеме действуют холодильные системы. Электричество приводит в действие специальное устройство, которое создает давление и сжимает газообразный хладагент, чтобы перевести его в жидкое состояние. Такой деталью является компрессор, который часто называют «сердцем холодильника». Ведь если он перестает нормально работать, процесс генерации холода невозможен. Помимо компрессионных, известны иные разновидности установок (абсорбционные, термоэлектрические), но в бытовых решениях для дома их не найти.

По конструкции компрессоры чаще всего представляют собой электродвигатель, приводящий в действие одноцилиндровый поршневой насос с клапанным механизмом. Реже встречаются установки линейного типа, где нет вращающихся деталей, а поршень насоса вибрирует от возвратно-поступательных движений сердечника электромагнитной катушки. Однако эти устройства не так распространены, их практически нет на старых моделях холодильников.

Инверторные компрессоры считаются наиболее передовым типом техники, имея ряд заметных преимуществ перед прежними моделями. Их выпускают сегодня ведущие компании отрасли:

  • LG;
  • Liebherr;
  • «Бош»;
  • «Индезит».

Однако оборотной стороной оказывается их избыточная сложность, не позволяющая делать диагностику и ремонт системы в домашних условиях своими руками.

Когда сломался холодильник с инверторным компрессором, не стоит пытаться что-то делать с ним самостоятельно, обращайтесь к квалифицированным мастерам в сервис. Если же установка обычного типа с прямым питанием от 220В, есть шанс запустить заклинивший компрессор холодильника, не прибегая к посторонней помощи. Традиционно более пригодна к самодеятельному ремонту техника отечественных марок («Атлант», «Свияга»).

Где находится компрессор

Двигатель компрессора вместе с поршневым насосом, клапанным механизмом и ресиверами для фреона принято устанавливать на демпфирующих пружинах внутри герметично заваренного металлического кожуха. Эта деталь обычно красится в черный цвет для лучшей теплоотдачи и выглядит как округлый бак с выходящими из него трубками. Размещают его в задней стенке холодильника на металлической раме неподалеку от конденсатора (рассеивающего избыток тепла змеевика из трубок).

Давление внутри запаянного корпуса компрессора при нормальной работе – 10 атмосфер. Электропитание к мотору подается через контакты на наружной стенке бака.

Проверка компрессора на работоспособность

Результат штатной работы компрессора – создание необходимого давления хладагента в системе трубок. Для разных моделей этот показатель варьируется, но принципиально считают, что при выходном давлении меньше 4 атмосфер устройство для эксплуатации непригодно.

Если же целью ремонта будет попытка восстановить нормальную работу холодильника, оценивать состояние компрессора придется по косвенным приметам (шум, вибрация). По отзывам мастеров, две наиболее частые поломки:

  • неисправность электрооборудования, в том числе отказ пускозащитного реле;
  • заклинивание механической части компрессора (ротора его двигателя либо поршня в цилиндре насоса).

Систему проверяют отдельно на каждую из указанных проблем, чтобы понять, какая именно деталь требует ремонта или замены. Для этого понадобится напрямую запустить компрессор холодильника без реле.

Схема расклинивания компрессора холодильника

Часто так случается, что после подключения, двигатель не работает. Причиной, почти всегда, является клин. Чтобы избежать ее, бежать в сервис вовсе необязательно, можно произвести расклинивание самостоятельно.


Компрессор: взгляд изнутри

Вам понадобится специальное устройство, которое состоит из двух диодов. Устройство нужно подключить к обмоткам мотора и дать кратковременное напряжение на несколько секунд. После этого, спустя 30 секунд повторить процедуру. Расклинивание происходит благодаря «раскачиванию» мотора – с частотой 50 Гц вал двигается в обе стороны, такие вибрации купируют клин полностью.

Основные принципы работы мотора

Принцип работы большинства холодильников одинаков. В таких моделях, как «Индезит», «Беко», «Атлант» охлаждающие системы работают за счёт циркуляции фреона, отвечающего за охлаждение. Так газ, с помощью компрессора под большим давлением попадает в конденсатор, где происходит охлаждение, сжижение и испарение газа, затем происходит обратный процесс. Подобная схема присуща всем холодильникам со встроенной системой No Frost. В более старых моделях продукты испарения, оседая на стенке, превращаются в наледь.

Схема работы мотора

Саму температуру внутри холодильной камеры регулирует термостат. Уровень охлаждения может задаваться самим пользователем. Когда режим установлен, сигнал поступает в пусковое реле мотора, которое и отвечает за работу механизма. Сам компрессор расположен с задней стороны конструкции и защищён кожухом от вредного воздействия жидких частиц.

Местоположение компрессора

Корпус соединён одним главным и двумя придаточными выводами. Главный связывает все механизмы между собой и отвечает за равномерное распределение энергии. Два придаточных служат проводниками электрического тока в пусковой механизм. Большинство современных моделей холодильников оснащены удобной электросхемой.

https://youtube.com/watch?v=L1WJJgc2SE0

Схема работы холодильника

Холодильник состоит из:

  • Компрессора, который бывает инверторного и линейного типа. После запуска компрессор начинает гнать фреон по системе, тем самым охлаждая камеры;
  • Конденсатора – трубок, находящихся на задней стене корпуса холодильника. Благодаря конденсаторным трубкам рефрижератор не перегревается;
  • Испарителя, в котором происходит закипание фреона и его переход в газообразное состояние;
  • Вентиля для терморегуляции, который служит для поддержания заданного давления;
  • Хладагента — газа-фреона или изобутана, который циркулируя по системе, способствует охлаждению всей камеры.


Изображение 1 – схема работы холодильника

Холодильная система имеет замкнутый характер. Компрессор выкачивает из испарителя хладагент, который в свою очередь попадает в конденсатор под высоким давлением. В конденсаторе газ охлаждается и меняет свое агрегатное состояние из газообразного на жидкое. Полученная жидкость стекает по трубкам в испаритель. Таким образом, обеспечивается замкнутая непрерывная работа.

Практически все компоненты холодильника работают в режиме «нон-стоп». Компрессор должен включаться от сигнала температурного датчика, в тот момент, когда превышается допустимая норма датчика температуры. После подачи сигнала компрессор, приходящий в движение от реле, начинает интенсивно работать до тех пор, пока температурные показатели не придут в норму. Затем мотор вновь отключается.

Чтобы заменить компрессор своими руками необходимо разобраться и в электросхеме.


Изображение 2 – электрическая схема

Обладая нужными знаниями, и имея под рукой необходимые инструменты, без труда можно определить причину поломки и исправить ее самостоятельно.


Изображение 3 – схема движения тока

Согласно схеме, в рабочем состоянии ток проходит следующий путь:

  • Вначале ток проходит через контакты на термореле (1);
  • Затем он попадает на кнопку оттайки (2);
  • Далее он попадает на тепловое реле (3);
  • Следующим на пути тока стоит пускозащитное реле (5);
  • Рабочая обмотка двигателя мотора стоит в конце пути (4.1).

Если обмотка будет нерабочей, то она пропустит напряжение большим размером. Пусковое реле сработает, замкнет контакты и запустит обмотку. Как только температура достигнет нужного значения, контакты термореле разомкнутся, а двигатель остановить мотор.

Проверка правильности подключения

Проверка корректности подключения компрессора холодильной установки выполняется в соответствии с монтажной схемой, прилагаемой к инструкции по эксплуатации. Один провод, идущий от розетки, подключается напрямую к общей точке компрессора. Второй шнур проходит через блок управления холодильником, а затем подсоединяется к реле. Внутри корпуса устройства расположен биметаллический предохранитель, от него питание подается к контактным пластинам, которые распределяют энергию между обмотками (в зависимости от режима работы).

https://youtube.com/watch?v=evHbkZ5xmxc

При проверке состояния цепей используется тестовый прибор, позволяющий определить обрывы электропроводки. Дополнительным тестом является контрольный замер давления, создаваемого поршневой группой насоса. Манометр устанавливается к напорной магистрали (предварительно отрезанной от трубок подачи хладагента), затем в систему заправляется газ. После подачи питания давление в системе должно составить не менее 6 МПа. Если давление ниже, то насос считается неисправным и подлежит замене (вне зависимости от состояния электрического привода).

Тестирование электрических цепей компрессора не всегда позволяет найти причину поломки холодильника. При использовании устройств инверторного типа для пуска двигателя необходим электронный блок, который установлен внутри холодильника. Попытки принудительно запустить такой электродвигатель приведут к коротким замыканиям и полной утрате работоспособности. Неработающие установки с электронным управлением и инверторным компрессором рекомендуется обслуживать в специализированных сервисных центрах, оснащенных соответствующим оборудованием.

</index>

Электросхема холодильника
Чем помыть новый холодильник перед первым использованием
Что делать если не отключается холодильник
Холодильник Indesit ITF 016 W с низким уровнем шума

Компрессором называют насосный блок с электроприводом и двигателем, за счет работы которого осуществляется циркуляция хладагента. Знание схемы подключения компрессора холодильника поможет в домашних условиях определить, исправен двигатель или пришел в негодность. Иногда самостоятельно можно найти причину поломки, но точную диагностику и ремонт лучше доверить специалисту.

Диагностика компрессора

При сбое в работе компрессора в первую очередь необходимо проверить кабель. Если кабель исправен, то нужно исследовать сам компрессор. Для проверки компрессора нужно:

  1. Снять защитный кожух извлечь компрессор и отсоединить реле.
  2. С помощью тестера проверить сопротивление. Если между верхним и левым контактами сопротивление равно 20 Ом, между правым и верхним — 15 Ом, а между левым и правым — 30 Ом, то компрессор исправен. Если показания сопротивления отличаются от этих значений, то компрессор неисправен.
  3. Проверить сопротивление между проходными контактами и кожухом. Если мультиметр показывает обрыв, то агрегат исправен. Если прибор показывает какое-либо значение, то это говорит о серьезных неисправностях.

Также работу компрессора можно проверить с помощью манометра. Для этого манометр с помощью шланга нужно соединить с нагнетающим штуцером и измерить давление при включенном компрессоре. Если при этом значение давления составляет 6 атмосфер, то компрессор исправен.

Если электродвигатель работает, но необходимая температура в холодильнике не достигается, то причина заключается в утечке фреона. Здесь без помощи квалифицированного специалиста не обойтись.

Как проверить сопротивление?

Перед тем, как проводить самостоятельную диагностику компрессора холодильника, желательно провести проверку на пробой. Это нужно для того, чтобы не получить электротравму (внутренняя обмотка электродвигателя может давать напряжение на корпус). Эта ситуация может произойти с холодильниками старого образца.

Для проверки необходимо измерить сопротивление между корпусом и каждым из контактов. При этом, на корпусе нужно найти место, где отсутствует краска либо краску необходимо соскрести.

При проверке сопротивление на мультиметре должно показывать «бесконечность». Если прибор показывает какое-либо значение, то это говорит о неисправности электродвигателя и дальнейшая диагностика компрессора может иметь опасные последствия. В этом случае нужно действовать следующим образом:

  1. Снять крышку пускового реле.
  2. Отключить пусковое реле.
  3. Проверить сопротивление между контактами с помощью мультиметра или омметра. Сопротивление между контактами проверяется в такой последовательности: между двумя нижними, между нижним и верхним левым, а затем между нижним и верхним правым контактами. Полученные значения сопротивлений необходимо сверить со специальной таблицей, в которой показаны оптимальные значения сопротивлений для данной модели. Следует отметить, что сопротивление пусковой обмотки больше сопротивления рабочей. Хотя, у некоторых зарубежных моделей это не так. Если между какими-либо контактами сопротивление равно 0, то это говорит о неисправности компрессора.

Как проверить ток?

После проверки сопротивления желательно также проверить и ток. Для этого нужно подключить реле и включить в работу электродвигатель. При этом, нужно быть уверенным в исправности данного реле.

Для проверки тока лучше всего использовать мультиметр, имеющий клещи. Клещами нужно зажать один из сетевых проводов. Величина силы тока должна быть прямо пропорциональна мощности электродвигателя. Например, для электродвигателя мощностью 140 Вт сила тока должна быть равна 1,3 А.

Схема расклинивания компрессора холодильника

Часто так случается, что после подключения, двигатель не работает. Причиной, почти всегда, является клин. Чтобы избежать ее, бежать в сервис вовсе необязательно, можно произвести расклинивание самостоятельно.


Компрессор: взгляд изнутри

Вам понадобится специальное устройство, которое состоит из двух диодов. Устройство нужно подключить к обмоткам мотора и дать кратковременное напряжение на несколько секунд. После этого, спустя 30 секунд повторить процедуру. Расклинивание происходит благодаря «раскачиванию» мотора – с частотой 50 Гц вал двигается в обе стороны, такие вибрации купируют клин полностью.

Компрессор для холодильника: принцип работы

Чтобы понять назначения данного аппарата, следует рассмотреть схему работы оборудования. Упрощенный вариант, где указаны только основные элементы конструкции, приведен ниже.


Рис. 1. Принцип работы холодильной установки

Обозначения:

  • А – Испарительный радиатор, как правило, изготовлен из медных трубок и расположен внутри камеры.
  • B – Компрессорный аппарат.
  • С – Конденсатор, представляет собой радиаторную сборку, расположенную на тыльной стороне установки.
  • D – Капиллярная трубка, служит для выравнивания давления.

При помощи компрессора (В на рис. 1), пары хладагента (как правило, это фреон) нагнетаются в радиатор конденсатора (С). Под давлением происходит их конденсация, то есть фреон меняет свое агрегатное состояние, переходя из пара в жидкость. Выделяемое при этом тепло радиаторная решетка рассеивает в окружающий воздух

Если обратили внимание, тыльная часть работающей установки ощутимо горячая.
Покинув конденсатор, жидкий хладагент поступает в выравниватель давления (капиллярная трубка D). По мере продвижения через данный узел давление фреона снижается.
Жидкий хладагент, теперь уже под низким давлением, поступает в испарительный радиатор (А), под воздействием тепла которого, он опять меняет агрегатное состояние

То есть становиться паром. В процессе этого происходит охлаждение испарительного радиатора, что в свою очередь привод к понижению температуры в камере.

Далее идет повторение цикла, до установления в камере необходимой температуры, после чего датчик подает сигнал на реле для отключения электроустановки. Как только происходит повышение температуры выше определенного порога, аппарат включается и установка работает по описанному циклу.

Исходя из вышеописанного, можно заключить, что данное устройство представляет собой насос, обеспечивающий циркуляцию хладагента в системе охлаждения.

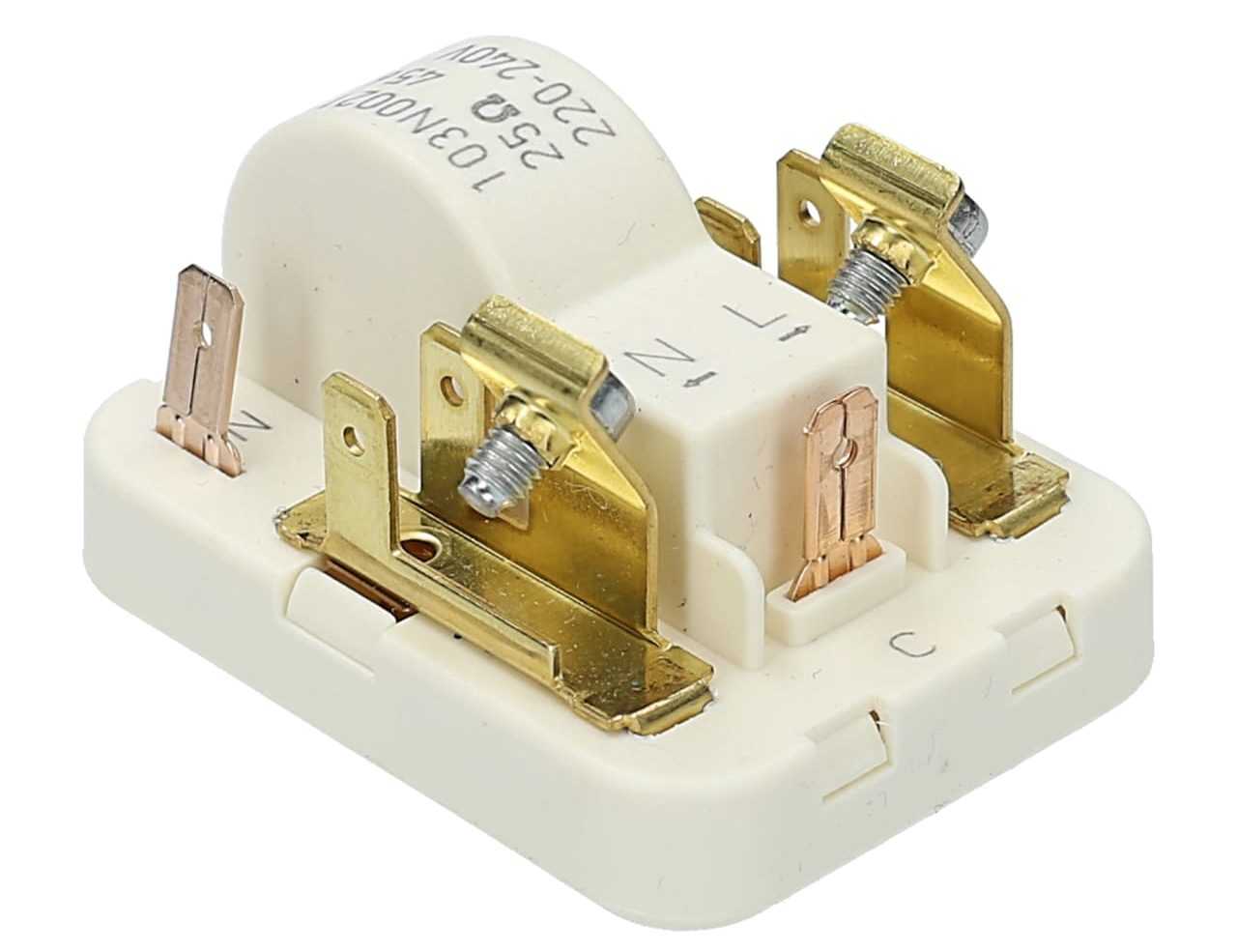

Описание устройства пускового реле

Без реле старый холодильник запускают при сомнениях в работе его автоматики. Пускозащитное реле обычно объединяет в одном устройстве две важных функции: обеспечение запуска электромотора компрессора и его сохранность при перегрузках.

Двигатель имеет две статорных обмотки: рабочую и пусковую. Питание на рабочую подается постоянно, а пусковая запитывается кратковременным импульсом в момент, когда нужно включить мотор. Сигнал на старт подается от цепи регулятора температуры морозильной камеры. Запустить компрессор от холодильника без пускового реле возможно, лишь вмешавшись в схему его работы.

Местоположение реле

Чаще всего деталь в закрытой коробке крепится непосредственно к запаянному корпусу бака компрессора рядом с его контактами. Для доступа к ней в некоторых моделях потребуется демонтировать лоток, собирающий талую воду из морозилки.

Проверка реле питания в холодильнике на исправность

Для испытания работы реле потребуется электроизмерительный прибор. При включении в сеть на клемму рабочей обмотки электродвигателя подключается ток 0,7-1,2 А, а также слышен характерный щелчок замыкания контакта пускового контура. Если двигатель заклинен и не вращается, ток через рабочую обмотку вырастает до 4-5 А. Через несколько секунд защитная цепь реле перегревается и отключает питание. Этот цикл повторяется неоднократно.

Зачем необходимо запускать холодильник без реле питания

Пробовать запустить двигатель от холодильника без реле нужно, чтобы понять, нет ли «клина» в механической части установки. Если при подключении по временной схеме мотор начнет работать, причина неисправности в электрической части. Тогда заметно возрастают шансы починить агрегат быстро и самому.

Подключение реле холодильника

Чертеж электрических цепей реле двигателя приведен на рисунке:

Если в незнакомом холодильнике вместо нехитрой коробочки с несколькими проводами вам попадется электронная плата с микросхемами и множеством мелких деталей – этот компрессор инверторного типа. Без специального инструмента и необходимых знаний экспериментировать с его запуском не имеет смысла.

Как проверить пускозащитное реле холодильника: пошаговая инструкция

Если ваш холодильник перестал включаться или начал выключаться сразу после включения, то в первую очередь следует проверить работоспособность всех контактов электрической цепи в холодильнике. Проверять следует всю цепь от входного щитка в квартиру до внутренностей холодильного агрегата. И если проводка, розетка, сетевой шнур и терморегулятор оказываются работоспособными, то может оказаться, что неисправно пусковое реле холодильника.

Последовательность проверки работоспособности пускозащитного реле холодильника

Зачастую пускозащитное реле холодильника – неремонтопригодно, поэтому починка холодильника сводится к покупке и полной замене реле. Но для начала стоит удостовериться, что причина неисправности действительно в нем. Итак, как же проверить работоспособность?

Шаг №1: осмотрите контакты

Пусковое реле находится в задней части холодильника возле компрессора , так что с поиском проблем быть не должно. В разных моделях холодильных устройств оно или жестко закреплено на выводах мотора компрессора, или же соединено с компрессором гибкими проводами. В любом случае, для начала снимите с пускозащитной катушки крышечку и осмотрите обе контактные группы – верхнюю и нижнюю.

Если контакты загрязнены или окислены, их следует очистить мелкой наждачной бумагой. Возможно, нужно будет слегка подогнуть планку нижней контактной пары, чтобы контакт был плотнее.

Шаг №2: осмотрите шток

При подаче электрического тока верхняя пластинка пускового реле поднимается, а чтобы пластинка не слетела, предусмотрен направляющий шток.

Со временем он может покрыться ржавчиной или загрязниться, что мешает плавному ходу пластинки. Тогда реле перестает исправно работать. Шток следует очистить любым раствором против ржавчины. Если его очистить уже не удается и планка с контактами никак не может свободно двигаться, вам потребуется установить новое пусковое реле холодильника.

Плавный ход контактной группы – необходимое условие нормальной работы , так как вся процедура запуска мотора должна занимать 2-3 секунды. А если за эти секунды планка просто физически не может приподняться и замкнуть контакты, то запуск не происходит или происходит с перебоями.

Шаг №3: прозвоните пусковое реле холодильника

Если внешний осмотр и очистка не дали результатов, следует прозвонить деталь и поискать обрыв цепи. Прозванивать следует тестером в режиме измерения сопротивления. Сфотографируйте схему подключения (на всякий случай, если окажется, что там нет защиты от неправильного подключения), снимите его с холодильника и прозвоните контакты.

Если тестер укажет на целостность электрической цепи – значит реле исправно. Если нет – нужна срочная замена детали.

Почему не стоит медлить с заменой неисправного реле

Конечно, народные «умельцы» уже научились запускать холодильник без пускозащитного реле, соединив контакты напрямую. Однако мастера со стажем категорически не советуют этого делать. В холодильнике каждая деталь несет свою полезную нагрузку.

И исключение из электрической схемы любой составляющей чревато перегрузками механизмов, перегревом двигателя и, в лучшем случае, поломкой мотора-компрессора, а худшем – пожаром. Собственно, само по себе название детали говорит о том, что оно необходимо для правильного пуска агрегата.

А защитная часть реле как раз спасает технику от избыточной тепловой нагрузки. Проще говоря – от перегрева.

Пусковое реле РКТ

Watch this video on YouTube
Watch this video on YouTube

Поэтому не откладывайте замену. При выборе ориентируйтесь на марку и характеристики запчасти, снятой с вашего холодильника. В идеале следует приобрести точно такую же модификацию детали и точно так же подключить ее к холодильному агрегату.

Как подключить компрессор от холодильника без реле напрямую

В первую очередь прозванивают общий вывод . Затем к нему приставляют клемму, вторую присоединяют к рабочей обмотке

Важно с помощью показателя сопротивления установить, какая из них рабочая. Значение должно быть небольшим, высокое указывает на пусковую обмотку

Необходимо знать, как подключить компрессор от холодильника без реле, иначе узел перегреется и за короткое время выйдет из строя. Следует проверить пробиваемость корпуса, иначе при касании рукой можно ощутить удар током. Для проверки обмотки левую клемму подсоединяют к обмотке на выходе, правую с другой стороны корпуса. Также проверяют и другие клеммы. Если они исправные и не пробивают, то прибор можно использовать. Такой рабочий компрессор надежный и безопасный. Если нет достаточных навыков и знаний, лучше обратиться в сервисный центр, так как специалисты точно знают, как подключить холодильник без реле напрямую.

Как подключить без конденсатора и реле

В современных холодильниках конденсатор не используется. В старых моделях он нужен для изменения формы хладагента с газообразной на жидкостную. Без конденсатора запрещена длительная работа холодильного оборудования, поэтому двигатель без этой детали можно запустить, но лишь в диагностических целях. Перед тем как подключить компрессор холодильника, потребуется демонтировать, то есть выпаять, конденсатор. Пуск электродвигателя в этом случае осуществляется через штатное реле.

Если этого не произошло, проблема может быть в реле, либо мотор неисправен. Проверить это предположение можно, если подать ток на обмотку электродвигателя напрямую. Для этого потребуется с помощью соединительных клемм подключить к обеим обмоткам медный провод с вилкой питания на конце.

Как можно запустить без реле и для чего это нужно. Инструкция

Для того чтобы запускать заклиненные двигатели, нам понадобится обыкновенный двухжильный провод, способный проводить 220 Вольт, с вилкой для бытовой розетки на одном конце и двумя контактами на другой.

Один контакт следует вставить на общую точку, второй – на точку рабочей обмотки. Нам понадобится устройство способное замыкать контакты, чаще всего применяют обыкновенную отвертку (отвертка будет работать вместо пускового реле). Отверткой соединяем контакты рабочей и пусковой обмотки, после этого конструкцию следует включить в розетку. После этого устройство начинает работать. Если в таких случаях он не запускается, значит либо неисправен мотор, либо кабель 220 В.

Бывает так, что обмотки обгоревшие, либо компрессор попросту оказывается заклинившим. И тогда ситуация несколько иная.

Очень часто, к мастерам и в сервисы привозят такие холодильники, которые включаются всего на 5-10 секунд (изредка работает до 30 секунд — минуты). В таких случаях процедура диагностики следующая: двигатель подключается напрямую. Следует обязательно смотреть за состоянием проводки, проверять нет ли нагревов. В случае чрезмерных нагревов, цепь следует сразу же разомкнуть.

Прибор подключается напрямую, после чего следует внимательно наблюдать за тем, как намораживает холодильник (как в морозильной, так и в холодильной камерах). Из этого можно сделать вывод – необходима простая замена мотора, либо нужно делать еще что-то. Чаще всего, компрессоры не сгорают просто так, они горят из-за чего-то: из-за перенапряжения (самый положительный исход, ведь требуется просто замена мотора и перезаправка), из-за забитого капилляра (требуется не только замена, но и чистка; диагностировать просто – забитая «капиллярка» имеет место быть при перегретом конденсаторе).
