Компрессор для холодильника: разновидности, признаки поломки, пошаговая замена

Проверяем компрессор холодильника: на сопротивление, на реле, проверка давления

Определить утечку электричества можно, измерив сопротивление между контактами и корпусом. Краску на корпусе придется зачистить для обеспечения токопроводимости, либо найти хотя бы малейший неокрашенный участок.

Индикатор прибора в режиме омметра должен показывать знак «бесконечность». Другими словами никаких цифр не должно быть. Если на индикаторе отображается хоть какое числовое значение, это указывает на наличие пробоя. В любом случае, требуется ремонт компрессора или его полная замена.

Продвигаясь от простого к сложному, проверяем на ликвидность пусковое реле. Принцип работы этого узла заключается в электромеханическом (в новых моделях – электронном) преобразовании частоты электрического тока для возбуждения пусковой обмотки двигателя.

Эффективным способом проверки будет исключение реле из цепи и кратковременная подача электроэнергии напрямую на клеммы рабочей обмотки. Если замечено вращение ротора, то вполне очевидно, что пусковое реле нуждается в замене.

Отсутствие результата при прямом подключении двигателя указывает на необходимость тестирования его обмоток, каждая из которых имеет свой номинал сопротивления. Обычно на корпусе компрессора располагается табличка с указанием рабочих параметров и схема коммутации электрических цепей.

Убедившись в исправности электрического оснащения компрессора, приступают к проверке его рабочего давления

Соблюдая меры предосторожности, в удобном месте перекусываем кусачками трубку от нагнетающего штуцера. Плоскогубцами завальцовываем конец трубки, идущей к испарителю холодильника, либо устанавливаем заглушку

На конец трубки, идущей от компрессора, устанавливаем манометр с рабочим диапазоном до шести атмосфер

Здесь важно следить, чтобы медная трубка не была завальцована. Для соединения с манометром используют резиновый шланг повышенной прочности, например, от автомобильного насоса и винтозатяжные хомуты

При включении компрессора манометр должен показать рабочее давление в пределах от четырех до шести атмосфер, в зависимости от модели холодильного агрегата и его мощности. Если показатель давления значительно ниже требуемых параметров, компрессор считается нерабочим и подлежит замене.

Кроме прочего, неизбежны потери хладагента, а это в немалой степени сказывается на эффективности работы холодильника. В процессе замены компрессора газ необходимо заливать до нужного объема. Самим выполнять такую работу крайне сложно. Рекомендуется привлечение специалиста, имеющего навыки, соответствующее оборудование и расходные материалы.

Признаки неисправности компрессора

Должно быть понятным, когда система сплит не в состоянии обеспечить заданный температурный режим, этот фактор может указывать на то, что компрессор не работает.

Кроме того, функционирование компрессорного агрегата кондиционера явно определяется характерным шумовым эффектом, какой создаёт холодильный агрегат. Шум оборудования не сказать, чтобы сильный, но при работе агрегата прослушивается уверенно.

Кстати, опять же, исходя из уровня шума, определяются некоторые виды дефектов компрессорной машины. Так, если при работе отмечается повышенный щелкающий звук или звук скрежета, скорее всего, можно констатировать износ или повреждение клапанов.

При такой неисправности производительность компрессора резко падает, корпус аппарат сильно греется. В конечном итоге срабатывает внутреннее тепловое реле, работа машины блокируется.

Зачастую имеет место ситуация, когда практически сразу после запуска компрессора наблюдается прекращение его работы. Однако при этом сам аппарат фактически цел и работоспособен.

Причиной дефекта при такой ситуации обычно является недостаток или переполнение контура хладагентом. Аварийную остановку обеспечивает тепловое реле, которое, кстати, тоже может выходить из строя.

Наконец, владелец сплит системы может сталкиваться с рабочим моментом – когда компрессорный агрегат попросту не запускается. При этом кондиционер вполне работоспособен в плане всех остальных функций.

Компрессор не даёт повода для констатации дефектов – внешне выглядит целым и невредимым. Традиционной причиной такого варианта, как правило, является неработоспособность пускового конденсатора емкостью от 10 мкФ и более.

Самый тяжелый и практически невосстанавливаемый дефект компрессора сплит системы – это межвитковое замыкание в обмотках статора мотора привода. Правда, следует отдать должное – в современных конструкциях герметичных компрессоров крайне редко появляется такая неисправность.

Почему мотор компрессора в холодильнике выходит из строя

Как любой другой, холодильный мотор-компрессор ломается по четырём основным причинам:

• Неправильная эксплуатация холодильника. Холодильный шкаф установлен рядом с источником тепла: батареей отопления или плитой, поэтому двигатель перегревается. Повышенная температура может вызвать пробой изоляции обмоток. Если холодильник подключён к сети с большими перепадами напряжениями или тока без стабилизатора, скачки электрических величин могут спровоцировать перегрев изоляции. Длительный перегрев нарушает целостность обмоток и приводит к замыканию или обрыву.
• Износ двигателя. У мотора есть рабочий ресурс часов. После его выработки производительность падает и ухудшаются изоляционные свойства обмоток. Двигатель теряет мощность, дольше работает без отдыха, из-за чего перегревается. Сопротивление обмоток становится ниже, изоляция греется и трескается. Из-за этого может возникнуть замыкание, обрыв или пробой на корпус.
• Заводской брак двигателя. Хотя брак редкая причина, но иногда это случается. При сборке изоляцию обмоток, контакты, поршень или клапаны компрессора могут повредить. На тестировании брак не проявится, но при работе холодильника дефекты быстро «вылезут», и технику придётся отдавать в гарантийный ремонт.

Вы проверили мотор холодильника на работоспособность и нашли неисправность? Звоните в «Айс Мэн»! Мастер приедет и установит новый компрессор. Ремонтируем после заявки в течение 24-х часов, даём гарантию 2 года на установленные узлы, запчасти и обслуживание.

Желаем отличной работы вашей технике!

Принцип работы пускового реле

Несмотря на большое количество запатентованных продуктов от различных производителей, схемы работы холодильников и принципы действия пусковых реле практически одинаковы. Разобравшись в принципе их действия можно самостоятельно отыскать и устранить неисправность.

Схема устройства и подключение к компрессору

Электрическая схема реле имеет два входа от источника питания и три выхода на компрессор. Один вход (условно – ноль) проходит напрямую.

Другой вход (условно – фаза) внутри устройства расщепляется на два:

• первый проходит напрямую на рабочую обмотку;
• второй проходит через разъединяющиеся контакты на пусковую обмотку.

Если реле не имеет посадочного места, то при подключении к компрессору необходимо не ошибиться с порядком соединения контактов. Распространенные в Интернете способы определения типов обмотки с помощью измерения сопротивления не верны в общем случае, так как у некоторых двигателей сопротивление пусковой и рабочей обмотки одинаковы.

Электрическая схема пускозащитного реле может иметь незначительные модификации в зависимости от производителя. На рисунке приведена схема подключения этого устройства в холодильнике Орск

Поэтому необходимо найти документацию или разобрать компрессор холодильника для понимания расположения проходных контактов.

Также это можно сделать при наличии символьных идентификаторов возле выходов:

• “S” – пусковая обмотка;
• “R” – рабочая обмотка;
• “C” – общий выход.

Реле отличаются способом крепления на раме холодильники или на компрессоре. Также они имеют свои токовые характеристики, поэтому при замене необходимо подобрать полностью идентичное устройство, а лучше – той же модели.

Замыкание контактов посредством индукционной катушки

Электромагнитное пусковое реле работает по принципу замыкания контакта для пропуска тока через пусковую обмотку. Основной действующий элемент устройства – соленоидная катушка, последовательно включенная в цепь с основной обмоткой двигателя.

В момент запуска компрессора, при статичном роторе, по соленоиду проходит большой стартовый ток. В результате этого создается магнитное поле, которое перемещает сердечник (якорь) с установленной на нем токопроводящей планкой, замыкающей контакт пусковой обмотки. Начинается разгон ротора.

При увеличении числа оборотов ротора, величина проходящего через катушку тока снижается, вследствие чего напряжение магнитного поля уменьшается. Под действием компенсирующей пружины или силы тяжести сердечник возвращается на исходное место и контакт размыкается.

На крышке реле с индукционной катушкой есть стрелка “верх”, которая указывает правильное положение устройства в пространстве. Если его разместить по-другому, то не произойдет размыкание контактов под действием силы тяжести

Мотор компрессора продолжает работать в режиме поддержания вращения ротора, пропуская ток через рабочую обмотку. Следующий раз реле сработает только после остановки ротора.

Регулирование подачи тока позистором

Выпускаемые для современных холодильников реле часто используют позистор – разновидность теплового резистора. Для этого устройства существует температурный диапазон, ниже которого оно пропускает ток с незначительным сопротивлением, а выше – сопротивление резко увеличивается и происходит размыкание цепи.

В пусковом реле позистор интегрирован в цепь, ведущую к стартовой обмотке. При комнатной температуре сопротивление этого элемента незначительное, поэтому при начале работы компрессора ток проходит беспрепятственно.

По причине наличия сопротивления позистор постепенно нагревается и по достижению определенной температуры происходит размыкание цепи. Остывает он только после прекращения подачи тока на компрессор и снова срабатывает на пропуск при повторном включении двигателя.

Позистор имеет форму низкого цилиндра, поэтому профессиональные электрики его часто называют “таблеткой”

Проверка компрессора холодильника своими руками

Многих интересует, как проверить компрессор холодильника: рабочий или нет. Стоит ознакомиться с особенностями его функционирования. Оно состоит из 3 последовательных этапов:

1. Принцип работы мотора-компрессора холодильника заключается в запуске реле, замыкающем электроцепь. Оно включается, когда повышается температура. Приводится в действие нагнетатель, создавая необходимое давление в системе, и хладагент поступает в радиатор испарителя. Фреон становится жидким, и образуется много тепла. Оно рассеивается в холодильной камере с помощью решетки радиатора — змеевика.
2. Пройдя конденсатор, газ оказывается в капиллярном трубопроводе. Там давление стабилизируется и медленно уменьшается.
3. Жидкий хладагент под низким давлением попадает в испаритель. Он нагревается до нужной температуры. Хладагент превращается в пар. Конденсатор охлаждается, а температура в холодильном устройстве снижается.

Перечисленные этапы образуют цикл. Он повторяется всегда, когда температура повышается более заданной отметки. Показания фиксирует специальный датчик.

Посмотреть » Коды ошибок холодильника Атлант: причины появления, как устранить F5 и другие

Требуется подготовить необходимые приспособления:

• отвертки с профилями;
• гаечные ключи 8, 10 и 13 мм;
• плоскогубцы;
• мультиметр;
• манометр;
• 3 проводниковых перемычки с клеммами;
• изоленту и заглушки из резины или винила.

Можно заменить отвертки шуруповертом с набором насадок. Желательно использовать средства индивидуальной защиты. Хладагент может оказаться токсичным или взрывоопасным. При работе с ним нужно быть предельно осторожным.

Неисправность нагнетателя бывает связана с различными причинами. Знание механизма работы холодильника позволит определить поломку самостоятельно

Важно учитывать тип термостата

Если он механический, существует 3 причины неисправности:

• повреждение реле;
• поломка термостата;
• выход из строя нагнетателя холода.

Проверка сопротивления

Стоит проверить сопротивление мотора холодильника мультиметром. Сначала рекомендуется выяснить, исправен ли питающий провод. Если он в порядке, требуется проверить компрессор. Следует убрать блок защиты, вытащить содержимое и отключить от реле. Щипцами мультиметра нужно провести попарное измерение проводов. Значения необходимо сверить с таблицей рекомендуемых показателей для данной модели нагнетателя.

Параметры для обычного варианта между контактами:

• сверху слева и справа — 20 Ом и 15 Ом;
• левосторонним и правосторонним — 30 Ом.

Наличие отклонений указывает на поломку. Рекомендуется определить сопротивление между проходными контактами и корпусной частью. Знак бесконечности свидетельствует об исправности прибора. Когда тестер показывает 0 или любое другое число, имеется повреждение.

Проверка давления

При проверке холодильника на работоспособность нужно измерить давление в корпусе. Подсоединить имитатор к нагнетающему штуцеру. Снять показания при запущенном компрессоре. Он считается исправным, когда на манометре давление 6 атмосфер. Если показатель более низкий, понадобится замена корпуса.

Проверка тока

После определения сопротивления полезно узнать силу тока. Подсоединить реле компрессора и электродвигатель. Тестером зажать контакт сети, ведущий к прибору. Нормальное значение силы тока идентично мощности мотора. Например, при 120 Вт допустимо 1,1-1,2 А.

Как проверить реле

Для определения работоспособности холодильника нужно знать, как проверить реле компрессора:

• на тестере включить функцию измерения сопротивления и убрать с реле защитный кожух;
• из корпуса насосного устройства выведены 3 кабеля, подсоединенные к основному выходу и обмотке;
• последовательно подключить щипцы к контактам.

На сопротивление влияет модификация электродвигателя и дата изготовления. Допустимый показатель — 15-40 Ом. Если значение больше на 10, мотор сломан.

Проверка работоспособности

По каким причинам компрессор перестает работать:

• Сгорел. Такое случается в результате резкого скачка напряжения и повышенной нагрузки.
• Сломалось пускозащитное реле.
• Неисправна проводка.

Чтобы узнать, рабочий прибор или нет, воспользуйтесь мультиметром. Как только вы добрались до мотора, нужно убедиться, что корпус не пробивает, иначе он может ударить током. Чаще всего такое случается в старых холодильниках. Приложите щупы мультиметра к корпусу и каждому контакту поочередно. Если на дисплее показывает «∞» — значит, все в порядке. Если на табло появились цифры, обмотка неисправна.

Чтобы выполнить дальнейшую диагностику, нужно демонтировать кожух и открыть доступ к компрессору. Для этого:

• Отсоедините проводку от контактов.
• Перекусите трубки мотора, которые соединяют его с другими частями.

• Открутите крепежные болты кожуха и достаньте из корпуса.
• Отсоедините реле, выкрутив винты.

• Теперь возьмите прибор для проверки и измеряйте сопротивление между контактами.
• Приложите щупы к правому и левому выходному контакту. В норме сопротивление составит 30 Ом. Правый верхний покажет 15 Ом, а верхний левый — 20 Ом.

Компрессор выдержал проверку, но техника не работает? Значит, приступайте к дальнейшим испытаниям, но не тестером, а манометром.

• Вам нужно измерить давление.
• Подсоедините к нагнетающему штуцеру шланг с отводом.
• Запустите мотор.
• Измеряйте давление.
• Показания при исправном приборе должны быть 6 Атм и повышаться. В таком случае нужно быстро отключить манометр, иначе он сломается.
• Если давление немного не доходит до 6 Атм, такой двигатель может устанавливаться в холодильниках средних размеров. Показания доходят до 4-5 Атм, значит, мотор может использоваться в однокамерных холодильниках. Компрессор с давлением менее 4 Атм — нерабочий.

Проверка на исправность пройдена, но результата нет. Агрегат все также не включается. В таком случае можно установить работоспособность мотора подключением напрямую, без пускового реле.

Выполните подключение двигателя через шнур по схеме:

В крайнем случае проверить, работает ли мотор, можно через реле. Возможно, ток не доходит до прибора.

• До этого диагностика проводилась без реле, теперь подключите его к мотору.
• Выполните запуск.
• Вооружитесь тестером с клещами.
• Прижмите клещами сетевой провод, который ведет к прибору.
• Посмотрите на показатели: при мощности 140 Вт ток должен быть 1,3 А. При мощности 120 В — 1,1–1,2 А.

Теперь вы знаете, как проверить мотор-компрессор своими руками. Для убедительности посмотрите видео о диагностике:

https://youtube.com/watch?v=Zb4hVf9rLaY

Что нужно для проверки компрессора холодильника

Ремонтник-компрессоров starter pack 80 lvl

Перед тем, как проверить компрессор холодильника, надо приготовить инструменты и приборы, без которых не обойтись. Понадобится набор отверток с разными профилями, вместо них можно взять шуруповерт с насадками, а также:

• гаечные ключи 8, 10 и 12 мм;
• плоскогубцы;
• кусачки-бокорезы;
• универсальный манометр;
• тестер (мультиметр) или мегаомметр;
• проводниковые перемычки с зажимами «крокодил» в количестве 2-3 штук;
• изолента;
• виниловые или резиновые заглушки.

Не обойтись без средств индивидуальной защиты, которые потребуются при работе с вредными веществами.

Для измерения сопротивления изоляции — мегаомметр

Чтобы проверить в каком состоянии находится изоляция жил, проводящих ток, понадобится специальный прибор, который называется мегаомметр. Он позволяет измерять сопротивление напряжения от 200 до 1000 В.

Изоляционные материалы обладают некоторой токопроводимостью. В результате воздействия высокого напряжения через них проходит ток утечки. Его значение определяет сопротивление изоляции. На основе показаний устанавливают изношенность или пригодность материала.

Эти работы выполняют в редких случаях. В основном для обмотки статора электрического двигателя применяют медный провод, который покрыт особым изоляционным лаком. Если он пробит, то придется полностью перематывать индукционную катушку. Работу можно выполнить дома, однако понадобится специальное оборудование, расходные материалы. При этом нужно обладать познанием и навыками именно в этой области.

Для проверки компрессора — мультиметр

Обычным мультиметром определяют пригодность электрической цепи, или как говорят большинство мастеров, им можно прозвонить.

Вначале демонтируют кожух, извлекают агрегат и снимают реле. Тестером при помощи контактов замеряют сопротивление. Если между верхним и нижним левым контактами оно составляет 20 Ом, между верхним и нижним правым – около 15, то компрессор исправен.

Между левым и правым самый высокий показатель сопротивления должен быть 30 Ом. Прибор может показывать другие значения, это зависит от двигателя и модели холодильного агрегата. Однако они не  меняются больше чем на 5 Ом.

Затем проверяют сопротивление между проходными проводами и кожухом. Один конец тестера подключают к медной части одного из штуцеров, другой к контактам. Если мультиметр покажет сопротивление, в моторе есть неисправности. Когда на дисплее появится обрыв, значит, агрегат находится в исправном состоянии.

Проверка работоспособности компрессора – шагов

Если вы хотите знать, как проверить компрессор холодильника – рабочий или нет, пошаговая инструкция поможет вам разобраться в этом непростом вопросе. Независимо от типа оборудования, алгоритм осмотра и выявления причин поломок схож для разных моделей.

Перед тем как испытывать компрессоры холодильников, технику обязательно нужно обесточить. В противном случае вы рискуете повредить электропроводку или получить удар током.

Устройство компрессора холодильника

Итак, как проверить компрессор холодильника – видео на нашей странице поможет сориентироваться в главных моментах. Чтобы найти пробой в системе следуйте алгоритму:

Отсоедините все трубки от компрессора

Чтобы отсоединить трубки, ведущие от компрессора к другим элементам системы, воспользуйтесь кусачками. Если вы не уверены в своих навыках, вызовите специалиста. Мастер по ремонту холодильника сделает демонтаж быстро и безопасно.

Устранение соединений компрессора холодильника

Демонтируйте компрессор с основания

После того как основная часть фреона улетучится, можно продолжить работу с оборудованием. Осталось отделить остатки труб горелкой. Сгорающий при этом фреон не опасен. Чтобы снять компрессор достаточно открутить крепежные болты.

Убираем остатки труб при помощи горелки

Снимите пусковое реле

До того как проверить работает ли компрессор холодильника, нужно отсоединить пусковое реле. Данный элемент скрывает контакты, необходимые для следующих процессов. Чтобы при этом не повредить пускозащитные реле для холодильников, используйте отвертку. Конструкция механизма похожа на обычную электрическую вилку с тремя штырями вместо двух.

Пусковое реле холодильника

Зачистите краску на проверяемых поверхностях

Перед тем как проверить компрессор холодильника мультиметром убедитесь, что на проверяемых участках поверхности нет краски. Для определения уровня сопротивления между тремя контактами и корпусом, металл должен быть чистым. Если есть покрытие, аккуратно соскоблите его надфилем.

Проверьте обмотку мультиметром

Замер сопротивления выполняется тестером. Показатели на выводах должны быть следующими:

• Между парой горизонтальных – 30 Ом.
• Между нижним и верхним левым – 20 Ом.
• Между нижним и верхним правым – 15 Ом.

Перед тем как проверить обмотку компрессора холодильника ознакомьтесь с параметрами, допустимыми для вашей техники, поскольку в зависимости от марки и модели они могут отличаться.

Проверка обмотки компрессора мультиметром

Проверьте рабочую линию на обрыв

Чтобы выявить наличие обрыва, нужно определить какое сопротивление образуется между контактами прохода и оборудованием. Для этого мультиметр подключается к:

• Участку меди на штуцере.
• Проходным проводам.

Проверка уровня сопротивления компрессора мультиметром

Если оборудование работает правильно, данные об обрыве будут выведены на экран. Наличие сопротивления свидетельствует о серьезных неисправностях.

Проверьте компрессор манометром

Если при предыдущей проверке вы не выявили повреждений, но холодильник все равно работает некорректно или не запускается, воспользуйтесь манометром. Данный аппарат измеряет уровень давления. Для этого нужно:

• Подсоединить трубку отвода к штуцеру нагнетания.
• Зафиксировать показания при включенном компрессоре.

Минимальная отметка должна достигать шесть атмосфер. Если цифра увеличивается, рефрижератор работает правильно.

Проверка давления в компрессоре при помощи манометра

Проверьте силу тока

Выявить неполадки в движении тока можно также как проверить реле компрессора холодильника, только сейчас нужно использовать протестированную, исправную деталь. Для этого вам потребуется:

• Присоединить реле к компрессору.
• Включить систему.
• Взять клещами тестера сетевой провод.

При мощности электродвигателя в 140 Вт, допустимым показателем является 1,3А. Эти значения прямо пропорциональны. Соответственно когда снижена мощность мотора, то и сила тока должна быть меньше. Так для электродвигателя на 120 Вт, нормальным будет показатель в 1,1-1,2А.

Это наиболее эффективные методы как проверить работу компрессора холодильника без привлечения мастера. Если у вас остались вопросы, вы можете задать их специалистам , позвонив по телефону. При необходимости для вас подберут и комплектующие для замены неисправных, в том числе реле, компрессоры, ТЭНы оттайки холодильников и многое другое. Обращайтесь в любое время!

Это интересно: Терморегулятор для холодильника: как проверить и заменить своими руками

Особенности диагностики инверторного компрессора холодильника Атлант

Этот тип компрессора изобретен не так давно. Существенным принципом его работы считается то, что можно устанавливать необходимую температуру. В инверторном компрессоре имеется функция, которая отвечает за регулировку частоты вращения. Благодаря принципу инвертирования, электроэнергия расходуется экономнее. Из-за того, что компрессор работает стабильно и ровно с точно указанными выходными параметрами, можно быстро и четко отрегулировать температуру в морозильной и холодильной камере.

Вначале двигатель будет разгоняться до самой большой скорости, охлаждая камеру холодильника до нужной температуры. Затем работает медленнее до того времени, пока не изменятся условия работы.

Как проверить рабочий или нет компрессор холодильника? Если он находится в нерабочем состоянии, то нужно отдельно проверить инвертор, на выход которого вешают лампы 60 Вт и 220 Вт. Их соединяют в виде треугольника. Они не должны гореть без генератора. Его подключают и инвертор запускается, лампочки загораются по кругу. Затем подключают компрессор.

Устройство компрессора холодильника

Фундаментальное физическое правило действует и в быту: тепло передается от тела с большей температурой к менее нагретому. Чтобы происходил обратный процесс, и в бытовом приборе создавался холод, нужно приложить внешнюю энергию в форме механической работы.

Именно по такой схеме действуют холодильные системы. Электричество приводит в действие специальное устройство, которое создает давление и сжимает газообразный хладагент, чтобы перевести его в жидкое состояние. Такой деталью является компрессор, который часто называют «сердцем холодильника». Ведь если он перестает нормально работать, процесс генерации холода невозможен. Помимо компрессионных, известны иные разновидности установок (абсорбционные, термоэлектрические), но в бытовых решениях для дома их не найти.

По конструкции компрессоры чаще всего представляют собой электродвигатель, приводящий в действие одноцилиндровый поршневой насос с клапанным механизмом. Реже встречаются установки линейного типа, где нет вращающихся деталей, а поршень насоса вибрирует от возвратно-поступательных движений сердечника электромагнитной катушки. Однако эти устройства не так распространены, их практически нет на старых моделях холодильников.

Инверторные компрессоры считаются наиболее передовым типом техники, имея ряд заметных преимуществ перед прежними моделями. Их выпускают сегодня ведущие компании отрасли:

• LG;
• Liebherr;
• «Бош»;
• «Индезит».

Однако оборотной стороной оказывается их избыточная сложность, не позволяющая делать диагностику и ремонт системы в домашних условиях своими руками.

Когда сломался холодильник с инверторным компрессором, не стоит пытаться что-то делать с ним самостоятельно, обращайтесь к квалифицированным мастерам в сервис. Если же установка обычного типа с прямым питанием от 220В, есть шанс запустить заклинивший компрессор холодильника, не прибегая к посторонней помощи. Традиционно более пригодна к самодеятельному ремонту техника отечественных марок («Атлант», «Свияга»).

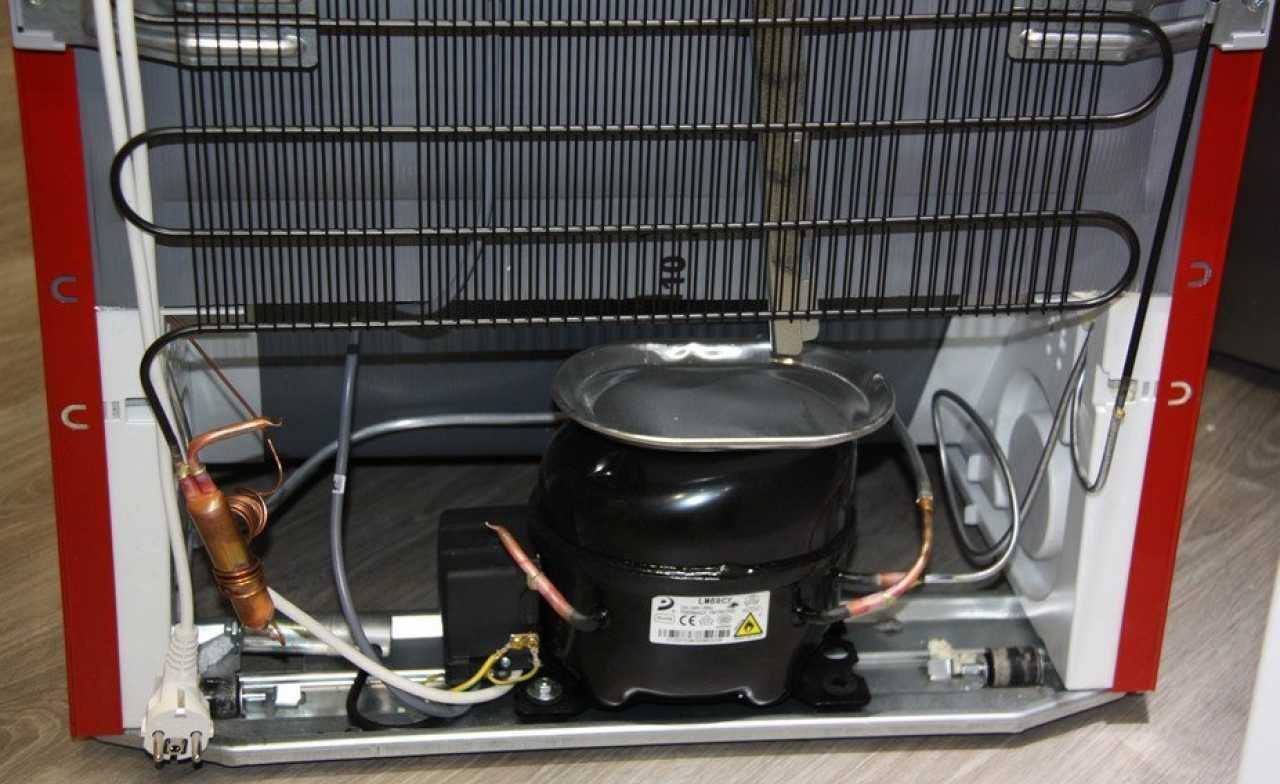

Где находится компрессор

Двигатель компрессора вместе с поршневым насосом, клапанным механизмом и ресиверами для фреона принято устанавливать на демпфирующих пружинах внутри герметично заваренного металлического кожуха. Эта деталь обычно красится в черный цвет для лучшей теплоотдачи и выглядит как округлый бак с выходящими из него трубками. Размещают его в задней стенке холодильника на металлической раме неподалеку от конденсатора (рассеивающего избыток тепла змеевика из трубок).

Давление внутри запаянного корпуса компрессора при нормальной работе – 10 атмосфер. Электропитание к мотору подается через контакты на наружной стенке бака.

Проверка компрессора на работоспособность

Результат штатной работы компрессора – создание необходимого давления хладагента в системе трубок. Для разных моделей этот показатель варьируется, но принципиально считают, что при выходном давлении меньше 4 атмосфер устройство для эксплуатации непригодно.

Если же целью ремонта будет попытка восстановить нормальную работу холодильника, оценивать состояние компрессора придется по косвенным приметам (шум, вибрация). По отзывам мастеров, две наиболее частые поломки:

• неисправность электрооборудования, в том числе отказ пускозащитного реле;
• заклинивание механической части компрессора (ротора его двигателя либо поршня в цилиндре насоса).

Систему проверяют отдельно на каждую из указанных проблем, чтобы понять, какая именно деталь требует ремонта или замены. Для этого понадобится напрямую запустить компрессор холодильника без реле.

Роторный (винтовой) компрессор

Известен с конца 19 века. В таких охлаждающих узлах разность давлений, возникающая за счет вращения ротора и подвижной пластины, меняет энергию вращения. Такие компрессоры установлены в некоторых моделях холодильных бытовых приборов Индезит.

Плюсы:

• Значительный коэффициент сжатия.
• Отсутствие элементов, подверженных высокой нагрузке и регулярное впрыскивание масла в паровую камеру, обуславливают надежность и долговечность.
• Регулировать производительность можно изменяя скорость, с которой вращаются роторы.
• Отличается небольшой вибрацией, поэтому не требует прочного основания.
• Относительно низкий уровень шума, благодаря чему холодильник можно устанавливать в любом помещении
• Небольшие габариты самого узла.

Минусы:

КПД изменения состояния фреона внутри системы. Постоянная скорость вращения валов, обуславливает разную силу сжатия.

Возможные причины сбоя в работе электродвигателя

Если электродвигатель не включается, то причина может быть в следующем:

1. Сгорел компрессор.
2. Вышло из строя пусковое реле.
3. Вышел из строя кабель, с помощью которого подключен прибор.

Стоимость услуги мастера компании СевРемКом

Замена компрессора холодильника от 1499 ₽

Диагностика компрессора

При сбое в работе компрессора в первую очередь необходимо проверить кабель. Если кабель исправен, то нужно исследовать сам компрессор. Для проверки компрессора нужно:

1. Снять защитный кожух извлечь компрессор и отсоединить реле.
2. С помощью тестера проверить сопротивление. Если между верхним и левым контактами сопротивление равно 20 Ом, между правым и верхним — 15 Ом, а между левым и правым — 30 Ом, то компрессор исправен. Если показания сопротивления отличаются от этих значений, то компрессор неисправен.
3. Проверить сопротивление между проходными контактами и кожухом. Если мультиметр показывает обрыв, то агрегат исправен. Если прибор показывает какое-либо значение, то это говорит о серьезных неисправностях.

Также работу компрессора можно проверить с помощью манометра. Для этого манометр с помощью шланга нужно соединить с нагнетающим штуцером и измерить давление при включенном компрессоре. Если при этом значение давления составляет 6 атмосфер, то компрессор исправен.

Если электродвигатель работает, но необходимая температура в холодильнике не достигается, то причина заключается в утечке фреона. Здесь без помощи квалифицированного специалиста не обойтись.

Как проверить сопротивление?

Перед тем, как проводить самостоятельную диагностику компрессора холодильника, желательно провести проверку на пробой. Это нужно для того, чтобы не получить электротравму (внутренняя обмотка электродвигателя может давать напряжение на корпус). Эта ситуация может произойти с холодильниками старого образца.

Для проверки необходимо измерить сопротивление между корпусом и каждым из контактов. При этом, на корпусе нужно найти место, где отсутствует краска либо краску необходимо соскрести.

При проверке сопротивление на мультиметре должно показывать «бесконечность». Если прибор показывает какое-либо значение, то это говорит о неисправности электродвигателя и дальнейшая диагностика компрессора может иметь опасные последствия. В этом случае нужно действовать следующим образом:

1. Снять крышку пускового реле.
2. Отключить пусковое реле.
3. Проверить сопротивление между контактами с помощью мультиметра или омметра. Сопротивление между контактами проверяется в такой последовательности: между двумя нижними, между нижним и верхним левым, а затем между нижним и верхним правым контактами. Полученные значения сопротивлений необходимо сверить со специальной таблицей, в которой показаны оптимальные значения сопротивлений для данной модели. Следует отметить, что сопротивление пусковой обмотки больше сопротивления рабочей. Хотя, у некоторых зарубежных моделей это не так. Если между какими-либо контактами сопротивление равно 0, то это говорит о неисправности компрессора.

Как проверить ток?

После проверки сопротивления желательно также проверить и ток. Для этого нужно подключить реле и включить в работу электродвигатель. При этом, нужно быть уверенным в исправности данного реле.

Для проверки тока лучше всего использовать мультиметр, имеющий клещи. Клещами нужно зажать один из сетевых проводов. Величина силы тока должна быть прямо пропорциональна мощности электродвигателя. Например, для электродвигателя мощностью 140 Вт сила тока должна быть равна 1,3 А.

Голосов: 2

Дверца холодильника закрыта неплотно

Почему дверца может оказаться незакрытой или закрытой неплотно? Начнем с того, что основная причина, почему не отключается двухкамерный холодильник – наша собственная невнимательность: просто забыли закрыть. Не менее простая причина – продукты, которые не уместились в камеру, крупногабаритная посуда, и т.д. Следующая причина: холодильник может быть установлен не в горизонтальной плоскости, а с небольшим уклоном, и легкого толчка дверцы не хватает, чтобы она самопроизвольно закрылась в ходе движения. Иногда дверца даже откатывается (сама открывается).

Даже расшатавшееся со временем крепление дверцы – тоже помеха герметичности. Съемная петля обычно крепится вверху справа или слева на корпусе, и ее можно отрегулировать или подтянуть крепление. В крайнем случае – снять и подогнуть. Нижняя часть навеса закреплена сваркой или нерегулируемым болтовым соединением, и ее перекрепить или сдвинуть невозможно.

Снятие верхней петли створки холодильника.
