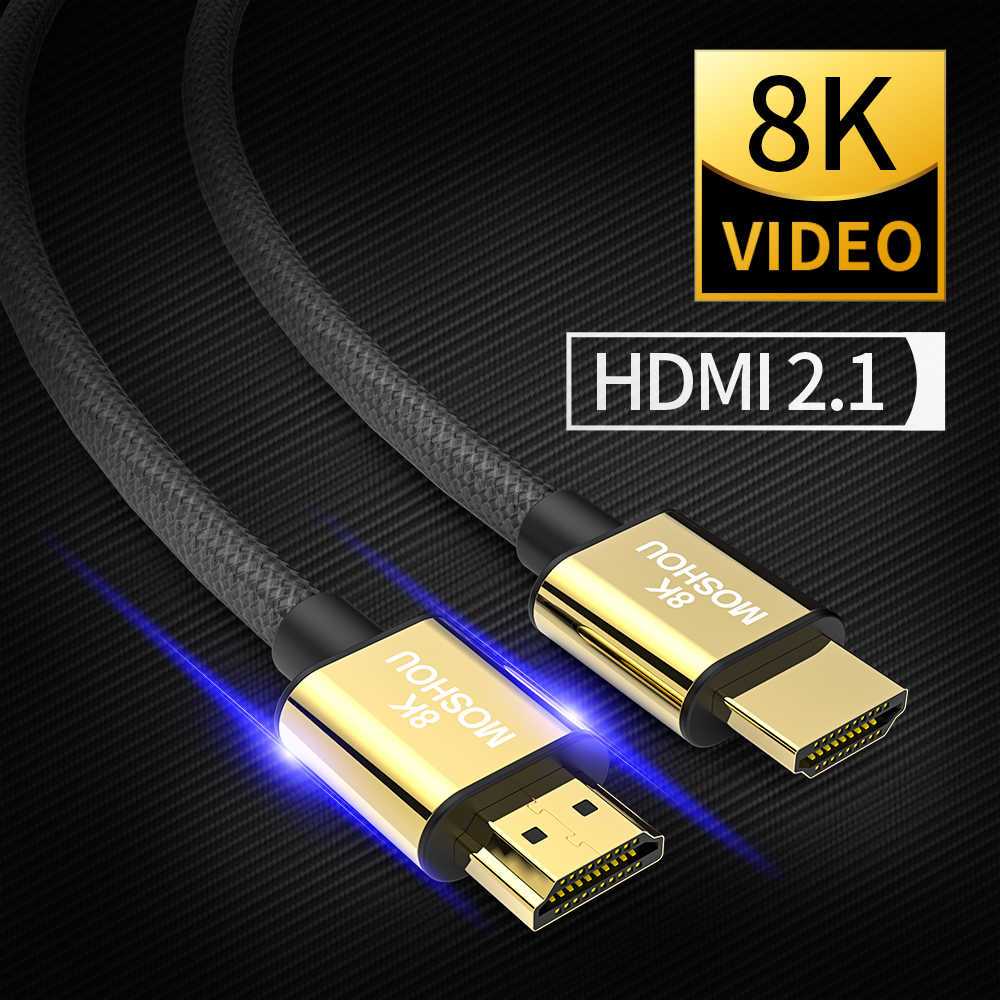

Чем HDMI 2.1 лучше, чем HDMI 2.0b?
HDMI 2.1 улучшенная версия HDMI 2.0b может обрабатывать больше информации, что позволяет поддерживать более высокое разрешение видео. Помимо пропускной способности высокого разрешения, HDMI 2.1 имеет ряд других преимуществ.
Возможность обрабатывать разрешение до 10К
HDMI 2.0b поддерживает разрешение 4K с максимальной частотой обновления 60 Гц. С HDMI 2.1 вы получаете 4K при 120 Гц, 8K при 60 Гц и даже до 10 КБ для коммерческих и промышленных приложений.
На сегодняшний день это не должно влиять на впечатления от просмотра телевизора, так как сегодня на частоте 120 Гц доступно не так много контента. Тем не менее геймеры получат свои преимущества . Чем выше частота кадров тем лучше качество изображения игр.
ARC — Улучшенный канал аудио звука
ARC — это функция которая позволяет осуществлять двустороннее перемещение звука по кабелю HDMI между телевизором и устройством A/V-ресивера, таким как звуковая панель.
ARC доступен и для HDMI 2.0b, но ограниченная полоса пропускания HDMI 2.0b приводит к сжатию аудио, которое уменьшается до стерео.
С HDMI 2.1 вы получаете улучшенную ARC обеспечивая тем самым поток несжатого звука.
Dolby Atmos — идеальный пример, ARC позволяет Dolby Atmos обеспечивать наилучшую производительность используя Dolby TrueHD. Atmos также работает на ARC при использовании Dolby Digital Plus.
Преимущество ARC заключается в том, что теперь пользователи могут подключать к телевизору несколько устройств и иметь один кабель HDMI, соединяющий звуковую панель/приемник без ущерба для качества звука.
Технология Dynamic HDR
HDR стал общей чертой почти всех последних 4K-телевизоров. Это лучшее качество телевизионного изображения с разрешением 1080p HD.
Люди, которые любят смотреть спецификации телевизора знают что Dolby Vision — это версия HDR Dolby. Он превосходит другие форматы просмотра, потому что это динамическая среда HDR.
Динамический HDR с HDMI 2.1, Technicolor Advanced Динамический HDR
Под динамикой мы подразумеваем, что Dolby Vision изменяет настройки изображения по мере изменения изображения в результате чего изображение становится более ярким.
Недостаток Dolby Vision заключается в том что это запатентованная технология благодаря которой производитель электроники должен платить за использование лицензии. Не каждый производитель телевизоров делает это поскольку это приводит к удорожанию стоимости телевизора.
Тем не менее HDMI 2.1 поддерживает динамическую версию HDR10, известную как HDR10 + , чтобы обеспечить захватывающие впечатления от просмотра.
HDR10 + также возможен с использованием HDMI 2.0b, но это не всегда поддерживается технологией. HDMI 2.1 делает его официальным и следовательно надежным.
Частота обновления
Мы уже говорили что HDMI 2.1 может поддерживать более высокие частоты кадров, особенно когда речь идет об играх.
Последние игры в жанре экшн в которые играют на ПК и консоли не используют единую частоту кадров на протяжении всей игры. Эти показатели могут варьироваться в зависимости от ситуации или сложности сцены. Существует несоответствие между тем что предлагает игра и возможностью телевизора. Что может привести к таким проблемам как дрожание, отставание или разрыв кадра, приводящее к неприятным ощущениям.
HDMI 2.1 позволяет телевизору без проблем справляться с такими проблемами и обеспечивать пользователям высочайшее качество игрового процесса.
Quick Frame Transport
Как следует из названия эта функция ускоряет передачу видеокадра с источника на дисплей (телевизора или гарнитуры VR).
Геймеры высоко оценят эту функцию, поскольку она уменьшает временную задержку. Пользователи VR также выиграют из-за уменьшенного времени между движениями и изображением представленными через очки VR.
Быстрое переключение мультимедиа
Вы когда-нибудь наблюдали пустой экран при переключении между различными источниками из игр в потоковые приложения? HDMI 2.1 полностью решает эту проблему
Auto Low Latency Mode
Функция ALLM позволяет телевизору или любому другому дисплею знать когда поступает сигнал с ПК или игровой консоли.
Это позволяет дисплею автоматически отключать обработку изображений, которая может привести к задержке. Экран автоматически переключается в игровой режим или режим ТВ соответственно.
Заметили ли вы, что при использовании отдельного ресивера или звуковой панели, как правило, существуют незначительные временные задержки между обработкой звука и видео?
Иногда вы сталкиваетесь с несоответствием звука и видео. HDMI 2.1 устраняет эту задержку при синхронизации видео и аудио. Ваши игровые приставки и проигрыватели Blu-ray требуют идеальной синхронизации. HDMI 2.1 предлагает это.
Если у вас остались вопросы давайте их обсудим.
Поддерживаемые функции HDMI всех версий
Теперь поговорим о функциях HDMI, поддерживаемых в разных версиях.
В версии 1.4 всё самое востребованное (3D, ARC, CEC) уже имеется, а что привносится, начиная с версии 2.0, выглядит скорее избыточным для большинства пользователей. Судите сами: в HDMI 2.0 есть Full HD 3D со скоростью 120 кадров в секунду, цветовая субдискретизация 4:2:0, 25 кадров в секунду 3D-форматов, и аудио стандарты HE-AAC и DRA.
А по сути: 3D уже мало кого интересует (в этом году Samsung и LG свернули производство 3D панелей, за ними вскоре последуют и другие производители)
4:2:0, DRA… «Что это?» – спросит 95% покупателей, а то, что действительно важно, это лишь поддержка 4K со скоростью 60 кадров в секунду (FPS)
| Функции | HDMI version | ||||||
| 1.0 | 1.1 | 1.2–1.2a | 1.3–1.3a | 1.4–1.4b | 2.0–2.0b | 2.1 | |
| Full HD Blu-ray Disc и HD DVD video | Да | Да | Да | Да | Да | Да | Да |
| Consumer Electronic Control (CEC) | Да | Да | Да | Да | Да | Да | Да |
| DVD-Audio | — | Да | Да | Да | Да | Да | Да |
| Super Audio CD (DSD) | — | — | Да | Да | Да | Да | Да |
| Auto lip-sync | — | — | — | Да | Да | Да | Да |
| Dolby TrueHD / DTS-HD Master Audio | — | — | — | Да | Да | Да | Да |
| Обновленный список CEC команд | — | — | — | Да | Да | Да | Да |
| 3D video | — | — | — | — | Да | Да | Да |
| Ethernet channel (100 Mbit/s) | — | — | — | — | Да | Да | Да |
| Обратный аудио канал (ARC) | — | — | — | — | Да | Да | Да |
| 4 аудио потока | — | — | — | — | — | Да | Да |
| 2 видео потока (Dual View) | — | — | — | — | — | Да | Да |
| Hybrid Log-Gamma (HLG) HDR OETF | — | — | — | — | — | Да | Да |
| Статический HDR (статические HDR метаданные) | — | — | — | — | — | Да | Да |
| Динамический HDR (динамические HDR метаданные) | — | — | — | — | — | — | Да |
| Расширенный Обратный аудио канал (eARC) | — | — | — | — | — | — | Да |
| Переменная частота обновления (режим игры VRR) | — | — | — | — | — | — | Да |
| Технология сжатия видео потока (DSC) | — | — | — | — | — | — | Да |
Защита HDMI портов
Что действительно важно – защита HDMI портов от выгорания. Тут, к огромному сожалению, никакая новая версия стандарта не спасёт… HDMI порты как горели от «горячего подключения», т.е
подключения без обесточивания, так и горят. Производители хоть и пытаются как-то облегчить ситуацию, добавляя в схемы своих устройств дополнительную защиту, помогает это далеко не всегда. Происходит так потому, что на корпусах устройств присутствуют достаточно высокие (порядка 100 Вольт) статические потенциалы.
Защита HDMI интерфейсов Dr.HD HDMI Protector
В момент подключения устройств происходит выравнивание этих потенциалов (разряд), вследствие чего и происходит повреждение оборудования. Данная проблема известна с самого начала появления HDMI интерфейса. Всё это является следствием общей дешевизны комплектующих
Такая вот схемотехника… Не важно, кто производитель вашего телевизора или видеокарты. Проблема таится в самом интерфейсе
Поэтому, какую бы версию HDMI ни поддерживали ваши устройства, их коммутацию следует проводить только при отключении всех устройств схемы из розетки! Если делать этого нет возможности или просто хочется дополнительно обезопасить дорогостоящее оборудование, можно (а порой и необходимо) использовать HDMI защиту. Подобные устройства можно легко купить в специализированных магазинах.
Защита HDMI порта DL-SP
Такие пассивные элементы (проще говоря, предохранители) защитят технику с HDMI интерфейсами от электростатических разрядов, разности потенциалов при подключении оборудования «на горячую», а также грозовых наводок. Они активны на всех каналах TMDS и будут выступать в качестве конечной защиты ESD. Если вдруг разряд пойдёт по кабелю, защитник примет весь удар на себя.
Пропускная способность HDMI. Таблица
| Разрешающая способность | Частота кадров | Глубина цвета | Цветность | Скорость передачи данных | HDMI |
| 4K | 30 Гц | 8 бит | 4:02:00 | 4,46 Гбит / с | HDMI 1.4 |
| 4K | 30 Гц | 8 бит | 4:02:02 | 5,94 Гбит / с | HDMI 1.4 |
| 4K | 30 Гц | 8 бит | 4:04:04 | 8,91 Гбит / с | HDMI 1.4 |
| 4K | 30 Гц | 10 бит | 4:02:00 | 5,57 Гбит / с | HDMI 1.4 |
| 4K | 30 Гц | 10 бит | 4:04:04 | 11,14 Гбит / с | HDMI 2.0 |
| 4K | 60 Гц | 8 бит | 4:02:00 | 8,91 Гбит / с | HDMI 1.4 |
| 4K | 60 Гц | 8 бит | 4:02:02 | 11,88 Гбит / с | HDMI 2.0 |
| 4K | 60 Гц | 8 бит | 4:04:04 | 17,82 Гбит / с | HDMI 2.0 |
| 4K | 60 Гц | 10 бит | 4:02:00 | 11,14 Гбит / с | HDMI 2.0 |
| 4K | 60 Гц | 10 бит | 4:02:02 | 14,85 Гбит / с | HDMI 2.0 |
| 4K | 60 Гц | 10 бит | 4:04:04 | 20,05 Гбит / с | HDMI 2.1 |
| 4K | 120 Гц | 8 бит | 4:02:00 | 17,82 Гбит / с | HDMI 2,0 * |
| 4K | 120 Гц | 8 бит | 4:02:02 | 21,38 Гбит / с | HDMI 2.1 |
| 4K | 120 Гц | 8 бит | 4:04:04 | 32,08 Гбит / с | HDMI 2.1 |
| 4K | 120 Гц | 10 бит | 4:02:00 | 20,05 Гбит / с | HDMI 2.1 |
| 4K | 120 Гц | 10 бит | 4:02:02 | 26,73 Гбит / с | HDMI 2.1 |
| 4K | 120 Гц | 10 бит | 4:04:04 | 40,09 Гбит / с | HDMI 2.1 |
| 8K | 30 Гц | 8 бит | 4:02:00 | 17,82 Гбит / с | HDMI 2,0 ** |
| 8K | 30 Гц | 8 бит | 4:02:02 | 21,38 Гбит / с | HDMI 2.1 |
| 8K | 30 Гц | 8 бит | 4:04:04 | 32,08 Гбит / с | HDMI 2.1 |
| 8K | 30 Гц | 10 бит | 4:02:00 | 20,05 Гбит / с | HDMI 2.1 |
| 8K | 30 Гц | 10 бит | 4:02:02 | 26,73 Гбит / с | HDMI 2.1 |
| 8K | 30 Гц | 10 бит | 4:04:04 | 40,09 Гбит / с | HDMI 2.1 |
| 8K | 60 Гц | 8 бит | 4:02:00 | 32,08 Гбит / с | HDMI 2.1 |
| 8K | 60 Гц | 8 бит | 4:02:02 | 42,77 Гбит / с | HDMI 2.1 |
| 8K | 60 Гц | 8 бит | 4:04:04 | 64,15 Гбит / с | DSC *** |
| 21,38 | |||||
| 8K | 60 Гц | 10 бит | 4:02:00 | 40,09 Гбит / с | DSC *** |
| 8K | 60 Гц | 10 бит | 4:02:02 | 53,46 Гбит / с | DSC *** |
| 14,26 | |||||
| 8K | 60 Гц | 10 бит | 4:04:04 | 80,19 Гбит / с | DSC *** |
| 21,38 | |||||
| 8K | 120 Гц | 8 бит | 4:02:00 | 64,15 Гбит / с | DSC **** |
| 21,38 | |||||
| 8K | 120 Гц | 8 бит | 4:02:02 | 85,54 Гбит / с | DSC **** |
| 28,51 | |||||
| 8K | 120 Гц | 8 бит | 4:04:04 | 128,30 Гбит / с | DSC **** |
| 42,77 | |||||
| 8K | 120 Гц | 10 бит | 4:02:00 | 80,19 Гбит / с | DSC **** |
| 21,38 | |||||
| 8K | 120 Гц | 10 бит | 4:02:02 | 106,92 Гбит / с | DSC **** |
| 28,51 | |||||
| 8K | 120 Гц | 10 бит | 4:04:04 | 160,38 Гбит / с | DSC **** |
| 42,77 |
Неорлинарные моменты в таблице обозначены: *
* Поддержка 4K при 120 Гц в HDMI 2.0 не предусмотрена, но в некоторых случаях работает, например, на ПК с GTX 2080 TI.
** Поддержки 8K в HDMI не предусмотрено.
*** Работает только с активированным сжатием изображения Digital Stream Ccompression (DSC) стандарта HDMI 2.1. Однако для этого оба подключенных устройства должны поддерживать DSC.
**** 8K при 120 Гц пока не поддерживается ни одним телевизором, монитором или стриминговым каналом.
Тогда для чего нужны кабели Gold HDMI?
Несмотря на жесткие факты, стоит рассмотреть несколько причин, по которым золотой кабель лучше обычного:
1. Золото не корродирует так быстро, как другие металлы
Знаете ли вы, что ваши смартфоны, ноутбуки и компьютеры содержат в себе небольшое количество золота? Его можно найти на платах и контактах. Причина использования золота в том, что оно не подвержено быстрой коррозии.
Золото, которое вы найдете в электронных схемах, помогает защитить соединения от коррозии. Если контакты разъедаются коррозией, это может привести к быстрому выходу изделия из строя.
Однако перед тем, как начать вскрывать свои устройства для добычи золота, знайте, что в смартфоне его содержится всего 50 миллиграммов. Это примерно 30 рублей.
Коррозия, как правило, возникает из-за высокой влажности воздуха и затрагивает людей, живущих у моря или реки. Если ваша местность страдает от высокой влажности, кабель HDMI с золотым напылением защитит разъемы от повреждений.
2. Gold HDMI кабели выглядят очень солидно
Несмотря на то, что статистика, касающаяся характеристик позолоченных кабелей, может быть ложной, но выглядят они просто потрясающе. Вы можете ежедневно наслаждаться тем. что держите в руках кабель премиум-класса. Производительность, конечно же, будет такой же, как и у обычного кабеля, но он, несомненно, очень красив.
Стоит ли доплачивать за Gold HDMI?
Судя по тому, что стало известно, ответ почти наверняка отрицательный. Золотые кабели лучше всего подходят для людей, которые находятся в условиях высокой коррозионной среды и людей, которым нравится окружать себя роскошью. Для всех остальных, обычные провода прекрасно справятся с этой задачей.
https://youtube.com/watch?v=IoyjxyVg_Gw
Рекомендации по выбору HDMI кабеля.
На просторах интернета можно встретить разные советы и рекомендации по выбору кабеля HDMI, я же постараюсь обратить ваше внимание на основные моменты, которые надеюсь помогут вам выбрать квалитативный шнур. Как вы понимаете, характеристики кабеля напрямую зависят от материала из которого он изготовлен, но проверить его физические свойства практически невозможно
Получается так, что покупая кабель HDMI приходиться полагаться на совесть изготовителя, а после его тестировать самому и делать заключение о качестве воспроизведения уже из личных ощущений.Однако есть несколько моментов на которых стоит заострить свое внимание и заодно сэкономить энную сумму денег.
1. Бытует мнение, что разъемы с позолоченными контактами лучше отображает видео и аудио информацию. На самом деле золото наносят для защиты контактов от образования налета окиси (коррозии), которая сильно увеличивает сопротивление и способствует плохому сигналу. Но подобную защиту дают и другие катодные (никелирование, хромирование) покрытия металла, которые в свою очередь более стойкие к частому извлечению разъема, а золото из-за своей мягкости относительно быстро стирается.
Не могу сказать со 100% уверенностью, но думаю, что на контакты HDMI разъема сейчас позолоту не наносят, а покрывают их нитридом титана. Покрытые контакты нитридом титана на вид сложно отличить от позолоченных и в своих свойствах он прочнее, а значит его использование вполне обоснованно. Так что если вы планируете использовать кабель в каких-то влажных условиях, то наверно стоит купить шнур с таким покрытием контактов, а если такой надобности нет, то можете взять и с другим покрытием, на качестве передачи сигнала это не отразиться.
2. Цифровой сигнал в целом не столь требователен к кабелю (сигнал либо проходит в абсолютно полном качестве, либо не проходит никак — без вариантов), но так называемые артефакты могут возникать из-за нарушения технологии (например, сечение проводников не соответствует действительности) или если при передаче сигнала на большое расстояние не используются усилители сигнала. В спецификации не указывают какой должна быть максимальная длина HDMI кабеля, ведь разного размера «шнурки» могут одинаково хорошо передавать сигнал в зависимости от качества исполнения и конструкции.
Например, активные однонаправленные кабели HDMI длиной в 40 метров имеют встроенный репитер для усиления сигнала, а при использовании обычного шнура более 15 метров (если нет звука или плохое изображение) специалисты рекомендуют использовать усилитель-эквалайзер HDMI. Качество сигнала во многом зависит от площади сечения проводников. Например, кабель категории «Standart» длиной в 5 метров могут сделать из проводника площадью поперечного сечения 28 AWG (0.081 мм2), а при усовершенствовании конструкции и использовании проводника 24 AWG (0.205мм2) длина шнура для максимально эффективной передачи сигнала может равняться 12-15 метрам.
В общем чем длиннее кабель вы будите использовать, тем толще должен быть диаметр проводника. Как правило, диаметр обозначают в соответствии с Американским калибром проводов AWG (чем выше значение, тем тоньше проводник). Из различных источников удалось выяснить, что лучше придерживаться следующих значений:
- 5 м — 7 мм (28AWG)
- 10 м — 8 мм (26AWG)
- 15 м — 9 мм (24AWG)
- 20 м — 10 мм (22AWG)
Это конечно не правило и возможно эти числа у вас вызовут сомнения, но я думаю, что в соотношении длины и калибра все-таки стоит ориентироваться на эти цифры.
3. Экранирование кабеля HDMI помогает защитить его от внешних и внутренних наводок. На рисунке выше изображен оптимальный метод экранирования. По принципу витой пары (характеристики витой пары), каждая сигнальная пара (два проводка — плюсовой и минусовой) переплетается с «землей» на всем протяжении провода. Такой подход экранирования дает возможность снизить наводки от самой сигнальной жилы. А для защиты от внешних помех и наводок используется экранирование из фольги и оплетки.
Не лишним будет так же если на кабеле будет присутствовать ферритовый фильтр в виде колец или цилиндра. Это дополнительный внешние фильтры используются для подавления высокочастотных внешних помех. И наконец, если все проводники имеют нормальную площадь сечения, а экранирование в целом выполнено качественно, то хороший шнур HDMI не может быть в принципе тонким. Оптимальная толщина кабеля в миллиметрах показана выше.
Надеюсь данная публикация поможет Вам выбрать HDMI кабель для телевизора, компьютера (здесь читайте о том как выбрать телевизор LED с функцией 3D) или любого другого цифрового устройства. А если у Вас есть чем дополнить данный материала и вы не прочь поделиться своим опытом с нами, то милости просим в комментарий.
Длина HDMI кабеля.
Думаю многие из вас задавались вопросом: какой длины бывают HDMI кабели? по стандарту HDMI максимально допустимая длина кабеля десять метров. В спецификации о максимальных размерах «шнурка» HDMI информации не встречал, но длина стандартных размеров может составлять 0.75, 0.8, 1, 1.5, 2, 2.5, 3, 5 и 10 метров. Длина кабеля, которая составляет более 10 метров стандартами не регламентируется. Так, что определяясь с длиной кабеля HDMI не всегда стоит руководствоваться правилом возьму с запасом. Например, у кабеля длиной более 10 метров возможны искажения и затухания сигнала, что в итоге повлияет на качество изображения.
Однако качество передачи сигнала зависит не только от размера, но и от материала из которого изготовлен кабель. Например, кабель HDMI категории «Standart» (версии 1.4, разрешение 720 x 1080 p, 75 МГц) изготавливается из бескислородной меди толщиной 24 AWG (0.205 мм в кв.), а кабель категории «High Speed» (версии 1.4, разрешение 1080 x 2160 p, 340 МГц) делают из меди толщиной 28 AWG (0.081 мм в кв.). Данные цифры говорят о том, что качество передачи данных сильно зависит от материала из которого изготовлены проводники.
Стоит отметить, что если кабель HDMI категории «Standart» сделан качественно, то он способен максимально в рамках своего типа передать сигнал до 15 метров. Если длина кабеля будет превышать 15 метров или после подключения цифровых устройств будет наблюдаться потеря качества изображения, то в этом случае рекомендуют использовать усилители сигнала. Как вы понимаете, задача кабеля высокой четкости донести всю необходимую информацию от источника до приемника без искажений сигнала. По заявлению некоторых изготовителей кабель HDMI в котором присутствуют дорогие металлы имеет выше скорость передачи данных и меньше помех.
Однако присутствие дорогих металлов и качество изготовления в целом влияет на конечную стоимость. Поэтому при выборе кабеля HDMI следует исходить из возложенных на него обязательств, чтобы с экономить энную сумму денег. Если вы планируете через кабель передавать данные с устройств (DVD, спутниковый ресивер), где поток информации не велик, то вам вполне хватит и недорогого HDMI кабеля. А вот для просмотра объемного видео (3D), где поток информации очень высок, производители рекомендуют использовать HDMI кабель из качественных и дорогих материалов. Стоит покупать кабель из дорогих металлов или нет, мы с вами разберем в заключительной части статьи.
HDMI MHL
Подключение HDMI in4 (MHL) mobile high-definition link, предназначено для подключения к телевизору смартфона и просмотра на телевизоре фотографий или видео прямо со смартфона. Данное подключение было реализовано для стыка HDMI телевизора и USB смартфона. Функция работает при поддержке телевизором и смартфоном подключения MHL, в этом случае для передачи видео необходим пассивный кабель и при этом возможно управлять смартфоном с помощью дистанционки от телевизора. Если например HDMI в телевизоре не поддерживает MHL то смартфон также можно подключить но надо использовать активный адаптер с внешним питанием, в этом случае видео смотреть можно, но нельзя управлять смартфоном дистанционкой от телевизора.
Подключение MHL позволяет подключать телефон к телевизору без дополнительного программного обеспечения. HDMI MHL имеет дополнительный контроллер который производит преобразование сигнала с USB телефона в HDMI и наоборот.
Классификация и типы HDMI
Кабель по своей структуре состоит из:
- внешней оболочки;
- оплетки или экрана с медными жилами без изоляции для пайки;
- еще одного экрана из фольги;
- оболочки из полипропилена;
- экранированных витых пар для передачи информации;
- неэкранированных витых пар для сигналов SDA SCL;
- других проводящих элементов для питания и управляющих сигналов.
Есть такие понятия как протокол и кабель Hdmi. Протокол – это те правила, по которым передаются данные от источника к приемнику. Версии протоколов постоянно выпускаются новые и, начиная с 2002 года, их насчитывается уже более десятка от 1.0 до 2.1. Сейчас уже их выпускают без нумерации, чтобы не путать пользователей. Что хорошо – все версии имеют обратную совместимость, то есть новые, хоть и имеют больше функций, но отлично взаимодействуют с ранними версиями.
Для поддержки протоколов существует такие виды кабеля:
- Standart. Подходит не для очень требовательной техники. Поддерживает разрешение 720p и не выше 1080i с частотой 60 Гц. Со скоростью передачи не выше 4.9 Гбит/сек, глубина цвета 24 бита.
- High Speed. Поддерживает разрешение 2160p с частотой 30 Гц, может передавать 3D в Full Hd, имеет пропускную способность от 8.16 до 10.2 Гбит/сек, глубина цвета 48 бит.
- Premium High Speed. Может передавать данные с разрешением в ультра-HD (4K), частота 60 Гц. 3D также передается в ультра-качестве. Скорость – 18 Гбит/сек.
- Ultra High Speed. Поддержка разрешения до 8К. На настоящий момент максимальная скорость передачи данных – 48 Гбит/сек, поддерживает все протоколы технологии.
- Standard Automotive Cable – предназначен для использования в транспортных средствах.
Типы разъемов также могут быть различными, делятся на такие типы:
- А. Полноразмерный HDMI, наиболее часто встречающийся в крупной технике, 19-контактный, может работать с одноканальным DVI-D.
- В. 29-контактный. Совместим с двуканальным DVI-D и практически не используется в быту.
- C или miniHDMI. Применяется для многих портативных устройств.
- D или microHDMI. Имеет еще меньший размер, чем предыдущий тип. Также используется в портативной технике.
- Е или автомобильный. Имеет дополнительный фиксирующий соединитель, который предотвращает разъединение от вибрации, и оболочку для защиты от влаги и пыли.
Существуют кабели для взаимодействия устройств с такими разъемами:
- HDMI-HDMI. Оптимальное подключение к ТВ или домашнему кинотеатру от прочих источников мультимедийного контента: наилучшее качество передаваемой информации.
- HDMI-MicroHDMI и HDMI-MiniHDMI. Отличное решение для передачи данных с небольших девайсов: планшетов, телефонов и т.п. на большой экран с возможностью просмотра в ультра-качестве.
- MiniHDMI-MiniHDMI. Способен передавать данные в 720p, 1080i и 1080. Пропускная способность ограничивается 10 Гбит/сек.
- HDMI-DVI. Используется, если одно из устройств имеет вход более старой технологии DVI. Обычно применяют, когда нужно вывести изображение с ПК или ноутбука на экран ТВ.
При подключении двух устройств одно из них будет работать на вход, а другое на выход (out). И нужно будет включить соответствующий режим приема сигнала. Более подробное подключение и настройку данного кабеля рассмотрим дальше.
