Светодиодная led подсветка в телевизоре

Замена светодиодов

Если причина неисправности кроется в элементах светодиодов, то тогда их можно заменить самостоятельно. Если воспользоваться помощью известных интернет сервисов таких, как например, Ютуб. То можно просмотреть и получить целый видео курс ремонта с пошаговой инструкцией, как заменить светодиод или лампу светодиода на ТВ, как произвести замену LED экрана на телевизорах самсунг. Опытные блогеры не только расскажут, но и покажут весь процесс, начиная от диагностики, выявления неисправности, разборку и устранение в домашних условиях.

Также видео руки можно найти и в поисковых системах яндекс, мэил. По результатам поиска вы найдете много полезных и интересных статей, а также разные видео, просмотрев, которые у вас появится полное представление о том, как устроен внутри современный телевизор, потому, что они отличаются от прежних поколений.

Для замены лампы вооружитесь следующими инструментами: фен, прибор для измерения напряжения, шуруповертом или отверткой и новыми лампами. Подготовьте заранее ровную, устойчивую рабочую поверхность. После того, как вы разобрали устройство и выявили, какая лампа не работает, то непосредственно все последующие действия будут связанны с ее заменой.

Не забываем следовать инструкции замены светодиодов

Струю горячего воздуха от фена направляем на лампу и нагреваем до тех пор, пока клей не изменит своё состояние, и лампа легко не без лишних усилий не отойдет. Сняв не рабочую лампу, заменяем ее новую. Также с помощью фена на минимальной скорости прогреваем клей, на который крепится лампа, и сажаем ее на место. Все действия совершаем, не спеша и аккуратно, чтобы не повредить матрицу.

Таким же образом производим и замену всей цепи на телевизоре. После этого подключаем к электросети и проверяем работу после ремонта. Если ТВ включился, и появилось изображение и звук, то всё было сделано правильно. Можно смело утверждать, что телевизор, работающий после ремонта.

И важным показателем качественного ремонта является отсутствие посторонних пятен, как темных, так и светлых на мониторе устройства. Если все-таки, вы заметили наличие таких пятен, вызовите специалиста для полной диагностики.

Однако если после всех манипуляций нет результата, возможно, потребуется полная замена экрана. Такой процесс лучше доверить настоящим профессионалам.

Самый главный принцип, который следует помнить при попытке заменить лампу, не сделать еще хуже. Потому что, не компетентный человек может своей усердностью навредить еще и больше. Если вы сомневаетесь в своих собственных умениях, то лучше доверить это дело мастеру.

Из опыта многие владельцы LED телевизоров, советуют соблюдать элементарные правила профилактики перегорания ламп. Не стоит смотреть часто телепередачи в режимах, которые требуют интенсивной подсветки экрана. В настройках измените, яркость экрана, вместо 100%, установите диапазон от 55 до 80% для комфортности глаз во время просмотра телепередач. Таким образом, можно продлить срок службы вашего устройства.

Подводя итог, обобщим что причина может быть, как в лампе, так и в цепи светодиодов. Именно от проблемы зависит ремонт. И не забывайте про профилактику. Напомним, что своими руками в домашней мастерской не все поломки подлежат устранению.

Philips 43PUS7805

Данная модель представляет собой одну из лучших разработок Philips, которая, благодаря уникальному строению телевизора и особой конструкции, вполне заслуживает звание лучшего телевизора в мире

Обратите внимание на картинку телевизора. Не зря цвет от изображения разливается за пределы устройства

Это все благодаря особой его конструкции с ультра-тонкими рамками, за счет чего диагональ аппарата визуально будет казаться большей, чем есть на самом деле.

Помимо этого, вы ведь еще и получаете просто невероятное, по качеству, изображение. Устройство оснащено современными технологиями обработки сигнала, что позволяет мощному процессору P5 Perfect Picture быстро обрабатывать сигнал и избавляться от излишних шумов, тем самым делая картинку максимально детализированной, плавной и реалистичной.

Помимо этого, телевизор обладает и высоким изначальным потенциалом. В нем реализована матрица IPS, высокого класса, с крутыми показателями яркости и контрастности. Кроме того, в телевизоре предусмотрены технологии HDR10+, Dolby Vision, что говорит еще и о невероятно глубокой насыщенности цветов, реалистичности и качества картинки. К тому же вы будете получать изображение в 4К-разрешении, с частотой 50 Гц и индексом динамических сцен в 1700 единиц.

Аппарат отлично справляется и со своим прямым назначением. Его встроенный тюнер способен улавливать абсолютно все существующие цифровые сигналы. Кроме того, аппарат воспроизводит и всевозможные форматы контента, которые вы сможете найти в Smart TV, либо же воспроизвести на устройстве через внешний носитель, подключить который можно через 1 из десятка продвинутых интерфейсов. А главное – это огромное количество крутых функций, которые сделают работу телевизора максимально комфортной, продвинутой и удобной.

Плюсы и минусы

Сногсшибательный дизайн
Процессор P5 Perfect Picture
Обладает функцией экосистемы Amazon Alexa
Поддержка Dolby Atmos
Удобное голосовое управление
Режим Ambitient
Идеальное изображение
Безумное звучание
Огромное количество крутых и полезных функций
Быстрый и продвинутый Smart TV на базе Saphi
Относительно невысокая стоимость

Сложности с настройкой всего функционала
Неудобное расположение важных деталей в меню

Рейтинг телевизора
Внешний вид 10/10

Изображение 10/10

Звук 10/10

Функциональность 10/10

Итого 10 Данный телевизор не зря пользуется огромной популярностью среди покупателей. В нем отлично сочетаются все направления, начиная с дизайна и заканчивая возможностями Smart TV. Но по-настоящему телевизор крут именно в качестве картинки и звучания, намного опережая своих конкурентов от других производителей.

Преимущества и недостатки LED как такового

Каждый вариант технологии LED отличается своими преимуществами, а именно:

• Более высокой степенью экономичности.
• Возможность создания телевизоров с достаточно тонкими экранами.
• Полное отсутствие содержания ртути в светодиодах.

Данные преимущества рассмотрены по отношению к другим технологиям реализации подсветки, которые ранее использовались в других типах телевизоров.

Стоит отметить и несколько минусов, которые являются характерными для всех типов подсветки формата LED:

• Изначально подсветка данного типа не обеспечивает улучшение углов обзора LCD.
• Более тонкие модели, имеющие боковую подсветку, могут страдать от неравномерности засветки экрана.
• LED-подсветка в конечном итоге может провоцировать нежелательные локальные затемнения картинки на экране.

Конечно, такие недостатки в преимущественном большинстве случаев устраняются в различных моделях мониторов и телевизоров, так как технология непрерывно совершенствуется. При этом нужно правильно понимать, что далеко не только одна подсветка оказывает влияние на качество картинки в телевизоре.

Высокое качество изображения, которое позволяют наблюдать современные телевизоры, смогло появится во многом благодаря тому, что разработчики стали использовать технологию светодиодной подсветки. В свое время появление LED-телевизоров смогло произвести самую настоящую революцию на рынке, ведь новая подсветка обеспечила значительное улучшение качества цветопередачи, а также значительно увеличила яркость изображения. Однако у многих людей появился вполне обоснованный вопрос о том, что лучше выбрать — Edge LED или Direct LED. Ведь каждый вариант отличается своими преимуществами и недостатками, которые нужно учитывать в процессе выбора.

В чем их основные различия?

На сегодняшний день все существующие крупные изготовители телевизоров используют всего лишь два типа подсветок — Edge LED или Direct LED.

Между собой они различаются по количеству, а также по геометрическому расположению светодиодов. В зависимости от того, каким образом располагаются последние, могут изменяться характеристики матрицы, при этом каждый тип подсветки отличается своими особенностями и преимуществами. Именно по этой причине, выбирая телевизор, в каждом отдельном случае нужно взвесить все эти моменты и подумать над тем, что же все-таки лучше выбрать — Edge LED или Direct LED. Далее мы рассмотрим особенности каждого варианта.

Разборка изделия

Вне зависимости от модели, телевизионное оборудование оснащается тремя ключевыми платами: main, T-con и адаптером питания. Сразу после снятия крышки вы увидите их.

Разборка ЖК телевизора LG – крайне сложный и трудоемкий процесс, соблюдайте максимальную осторожность, поскольку присутствует риск повреждения других аппаратных элементов. Чтобы аккуратно разобрать ТВ, придерживайтесь следующих рекомендаций:

заранее подготовьте рабочую зону и два плотно стоящих друг к другу стола, на которые будут укладываться комплектующие: матрицу, светодиодную ленту, планку;
прежде чем начать разборку, помойте руки, чтобы не загрязнить фильтры или матрицу

В дальнейшем это негативно отразится на качестве изображения;
особое внимание следует уделить дешифраторам, если вы не будете соблюдать аккуратность, то просто оборвете шлейф.. Пошаговая инструкция по разборке телевизионного оборудования:

Пошаговая инструкция по разборке телевизионного оборудования:

1. Отсоедините шлейфы и выкрутите расположенные между ними болты, чтобы отсоединить и извлечь T-con плату.

1. Снимите металлические защитные элементы с дешифраторов. Для этого открутите крепления, расположенные по бокам и болты. В результате, дешифраторы будут держаться исключительно на резиновых креплениях.

1. Пришло время снять переднюю рамку устройства. Выкрутите винты по всему периметру и положите изделие на заднюю панель. Снимите рамку.

Переверните экран, придерживая при этом матрицу

Дешифраторы должны находиться сверху, можете отсоединить резиновые крепления, удерживающие их, главное делать все очень осторожно.

1. Отсоединяем матрицу и кладем ее на заранее подготовленный стол, чтобы она не мешала ремонту подсветки.

В принципе, разобрать ТВ-устройство сможет каждый желающий, главное быть при этом максимально аккуратным.

LG 32LB552U-ZA пропало изображение а звук остался, ремонт светодиодной подсветки

Поступил в ремонт телевизор LG 32LB552U-ZA с неисправностью есть звук и нет изображения. Как рассказал хозяин телевизора что изображение пропала с утра, но иногда появлялось. Сейчас это типовая неисправность телевизоров LG. В последнее время у компании LG похоже проблемы с качеством так как повсеместно выходит из строя подсветка телевизора.

Диагностика и разборка телевизора.

Я провожу диагностику просто, ложу телевизор на заднею крышку и под углом просматриваю наличие изображения, в момент включения видно логотип. После того как определили, что изображение присутствует нам нужно разобрать дисплейный модуль

Все разбирают по-разному поэтому не будем заострять на этом внимание

На фото снятый каркас, рассеиватели и матрица.

Далее снимаем нижний отражатель.

После того нужно отключить разъемы светодиодных линеек потому что я буду проверять их от лабораторного блока питания. Я снимаю пинцетом и вытягиваю вверх.

Здесь установлены светодиоды на 6 вольт и по 6 штук в линейке по этому блок питания нужен не менее 32 вольт и желательно со стабилизацией тока. Я установил напряжение на 32 вольта и ток 100 миллиампер.

На фото видно что горят не все светодиоды.

Ремонт светодиодной подсветки.

Начинаем с того что снимаем пластиковую линзу путем небольшого нагрева феном, все линзы приклеены на компаунд. После отпаиваем сгоревший светодиод, я применяю паяльный фен и помогаю паяльником так как вся линейка приклеена на метал то площадь отвода тепла очень большая. Зачищаем медной оплеткой место под пайку.

Идем далее. Наносим на место пайки небольшое количество паяльной пасты и при помощи паяльного фена припаиваем новый светодиод. Температура пайки у меня выставлена на максимум и регулирую высотой фена от места пайки.

Проверяем запаянный светодиод включением от лабораторного блока питания. Светодиоды для ремонта подсветки я применял 6 вольт на LG 2 вт размер 3535 (большая площадка — катод(-) https://goo.gl/BkJhJ6

Далее приклеиваем обратно линзу и стараемся по максимуму от центровать ее чтобы потом на белом фоне не было темных пятен. Клей я использую B7000 после нанесения нужно выждать время примерно один час чтобы клей схватился. Купить этот клей можно тут. https://got.by/1fide3

После замены всех светодиодов на новые, у меня сгорело 6 штук, проверяем уже от штатного драйвера работоспособность всей подсветки. Я тестирую в разборе примерно час или полтора как раз за это время высыхает клей.

Доработка драйвера светодиодной подсветки.

Чтобы подсветка проработала долго нам нужно снизить ток светодиодов, для этого нам нужно его замерить, но так как мы не знаем на каком уровне яркости у нас находится подсветка то будем снижать примерно на 100 миллиампер. Для того чтобы проверить ток мультиметром нам нужно переключить плюсовой щуп в разъем 10 ампер и переключить переключатель в положение А -,-,. Разорвать один провод который идет на светодиоды и подключить в разрыв мультиметр.

На фото видим, что при включении телевизора у нас 232 миллиампера.

Снимаем блок питания и ищем токовые резисторы в районе подключения подсветки. В моем случае я снял два резистора R817 и R820.

Далее устанавливаем блок питания обратно и проверяем что у нас получилось.

Как видим на фото ток при включении у нас упал на 100 миллиампер и это хорошо.

Теперь нам нужно соединить провода обратно и собрать телевизор, я всегда после ремонта проверяю телевизор на тех прогоне не менее суток.

Ремонт закончен, всем спасибо за внимание. Светодиоды 6 вольт на LG 2 вт размер 3535 (большая площадка — катод(-) https://goo.gl/BkJhJ6

Светодиоды 6 вольт на LG 2 вт размер 3535 (большая площадка — катод(-) https://goo.gl/BkJhJ6

Не забудь перед покупкой зарегистрироваться в Кэшбеке чтобы покупать еще дешевле. https://got.by/1tw7us И установи расширение для браузера чтобы быстро оформлять скидку. https://got.by/1tw844

На тему:

Подпишитесь на рассылку. Полезные статьи, советы и видео по ремонту электроники вам на почту.

Статью прочитали: 11

Что лучше выбрать

Выбор в пользу конкретной модели предполагает учет ряда факторов, которые определяют персональные предпочтения будущего владельца и условия эксплуатации телевизионного приемника:

1. Тонкий корпус телевизоров с боковым расположением светодиодов хорошо смотрится на ровных стенах.
2. При эксплуатации телевизора с подвесным или наклонным расположением экрана, лучше выбирать приемники Direct LED, так как со временем в таком положении появляется вероятность деформации рассеивателя света жидкокристаллической матрицы.
3. При выборе способа подсветки стоит помнить, что при всех остальных равных условиях, телевизионные приемники с технологией Edge LED обладают более высокой яркостью, чем их конкуренты с задним расположением светодиодов.

При выборе телевизора с тем или иным способом подсветки ЖК матрицы следует помнить одно простое, но определяющее правило — недобросовестный производитель может нивелировать все достоинства любой технологии.

Какие достоинства у LED-телевизора

Cветодиодный тип подсвечивания дисплея повышает контрастность

LED (с англ. Light-emitting Diode) – тип подсветки экрана, матрица которого состоит из жидких кристаллов. Молекулы этого вещества характерны свойством текучести, при этом имеют упорядоченную структуру в виде кристаллической решетки.

В матрице кристаллы расположены среди электродов. Когда на электрод поступает напряжение, молекула вещества меняет свое положение, пропуская при этом свет с определенной длиной волны (что влияет на цвет).

Но сперва волны «обрабатываются» поляризационными фильтрами: один отвечает за лучи в горизонтальной плоскости, второй – вертикальной. Такая работа проделывается для каждого отдельного пикселя.

Что такое светодиодная LED подсветка в телевизоре – это источник света, ответственный за появление картинки на экране. Устанавливается она разными способами, поэтому выделяют две технологии: Direct LED и Edge LED.

Какие преимущества для потребителя дает светодиодный тип подсвечивания дисплея:

• повышается контрастность (темные и светлые цвета отображаются точнее);
• улучшается цветопередача;
• подсветка имеет низкий уровень энергопотребления;
• телевизоры стали тоньше и легче;
• картинка стала четче, так как снизилось время послесвечения пикселя;
• матрица изготавливается без применения ртути, что говорит о ее экологичности.

Технология подсветки Direct LED – светить всегда, светить везде

Из всех типов подсветок, на директ лед, можно остановиться подробнее. В переводе с английского, «Direct» будет обозначать «Прямой». В отличие от других подсветок, светодиоды здесь, расположены сзади экрана, по всему периметру.

Между светодиодами есть небольшие интервалы. Благодаря этому, световой поток расходится равномерно по экрану. Кроме этого, исключено рассеивание света по краям монитора. Для ценителей локального затемнения, телевизор с подсветкой Direct LED – просто находка. Эта функция здесь работает идеально.

Теперь для пользователя ясно direct led подсветка телевизора что это такое.

Как работает LED?

Ранее в телевизорах использовались люминесцентные лампы, которые выдавали меньшую яркость, тусклые цвета и зернистую картинку. LED-телевизоры работают за счет светодиодов, что позволило достигнуть повышенной яркости и хорошей светимости.

Сам принцип работы светодиодов построен на подсвечивании определенных участков, которых требует картинка. Если в картинке присутствуют темные места, то светодиоды отключаются или «гаснут», что в итоге позволяет экономить достаточное количество энергии. Именно технология LED дает насыщенный глубокий черный цвет, чего ранее не могли дать аналоговые телевизоры.

К преимуществам LED-подсветки можно отнести следующее:

• Тонкий корпус телевизора – за счет светодиодной подсветки, где каждый диод имеет размер не более 5 мм, в отличие от более устарелых люминесцентных ламп – 10 мм.
• Качество картинки – повышается яркость, насыщенность черного цвета и детализация. Светодиоды могут отключаться в нужный момент картинки, что значительно усиливает контрастность и повышает сочность всех цветов.
• Экономия энергопотребления до 40%
• Дополнительные возможности – LED-телевизоры открывают доступ к различным дополнительным возможностям в виде разговоров по Skype, быстрого «серфинга» по просторам интернета.

Телевизор Philips 65PUS6704 64.5 (2019)

Фото: market.yandex.ru

С телевизором Philips 65PUS6704/60 фильмы и видеоигры создают невероятный эффект погружения, а музыка превращается в настоящее световое шоу. Экран вашего телевизора кажется больше, чем на самом деле. Интеллектуальная система светодиодов по краям телевизора переносит цвета на стены в режиме реального времени. Фоновая подсветка Ambilight — это еще один повод любить свой телевизор. Поддержка форматов Dolby для звука и видео премиум-класса означает, что HDR-материалы будут выглядеть и звучать максимально реалистично. Как материалы Blu-Ray, так и новый эпизод сериала, доступного по подписке, предстанут перед вами с максимальной контрастностью и яркостью, а также реалистичной цветопередачей. И все это будет сопровождаться объемным, четким и глубоким звуком. SAPHI — быстрая, интуитивная операционная система, благодаря которой просмотр телевизоров Philips Smart TV превращается в удовольствие. Оцените отличное качество изображения и простое меню на основе значков, которое можно вызвать одним нажатием. Управляйте телевизором с легкостью и быстро переходите к популярным приложениям Philips Smart TV, включая YouTube, Netflix и т. д.

Телевизор Philips 65PUS6704 64.5 (2019)

Преимущества:

• Эффект погружения
• Интеллектуальная система светодиодов
• Фоновая подсветка Ambilight
• Поддержка форматов Dolby
• Реалистичная цветопередача
• Объемный, четкий, глубокий звук
• Операционная система SAPHI
• Простое меню на основе значков

Телевизор Samsung UE65TU8500U 65 (2020)

Фото: market.yandex.ru

Продолжает наш рейтинг телевизор с функцией Ambilight Samsung UE65TU8500U. Благодаря тонкому корпусу и узким рамкам вокруг 65-дюймового экрана телевизор выглядит лаконично и в то же время элегантно. Он хорошо вписывается в современный интерьер. Разрешение этой модели соответствует стандарту Ultra HD, что в сочетании с поддержкой технологии HDR обеспечивает отличное изображение — яркое, детализированное, с реалистичными цветами. Для доступа в интернет предусмотрен разъем Ethernet и модуль Wi-Fi — выбирайте тот вариант, что вам удобнее. Теперь вам не нужно ограничиваться только программами эфирного ТВ, и вы можете знакомиться с классикой и новинками кинематографа на онлайн-ресурсах. Порты HDMI и USB позволяют подключить сразу несколько внешних устройств и носителей информации. Это дает возможность смотреть видеоролики, фотографии, фильмы со смартфона, флешки или портативного жесткого диска на большом экране и воспроизводить звук через мощные динамики.

Телевизор Samsung UE65TU8500U 65 (2020)

Преимущества:

• Тонкий корпус
• Узкие рамки
• 65-дюймовый экран
• Разрешение стандарта Ultra HD
• Поддержка технологии HDR
• Разъем Ethernet
• Модуль Wi-Fi
• Порты HDMI и USB
• Мощность звука 20 Вт (2х10 Вт)

Типы подсветки Edge-LED

Светодиоды подсветки снизу

Этот тип подсветки Edge-LED сосредотачивает все светодиоды в нижней части телевизора. Хотя производители не любят указывать, сколько светодиодов они используют, скорее всего, это тип с наименьшим количеством светодиодов.

В спецификациях можно иногда увидеть отсыл на наличие локального затемнения у телевизоров этого вида, но это довольно расплывчатое определение «локальности». Даже если каждый светодиод является управляемым независимо (очень маловероятно), при функционировании локального затемнения мы сможем увидеть только тусклые колонки, которые растягиваются сверху вниз. Что-то вроде этого:

Что это значит? Мы сейчас смоделируем, как может выглядеть нижняя подсветка в случае локального затемнения с ночным пейзажем. В идеале луна яркая, а остальная часть сцены тёмная. Так и обстоит дело с плазмами, OLED-дисплеями. В LCD/LED телевизоре, чтобы сделать луну яркой, нужно затемнить все светодиоды на ленте подсветки, за исключением тех, что находятся непосредственно под луной. В итоге освещённым оказывается весь участок сцены под и над луной:

Подсветка сверху и снизу

Как вы можете догадаться, этот вариант имеет светодиодные ленты на верхнем и нижнем краях экрана. Локальное затемнение здесь немного лучше, и зоны засветки будут немного меньше, например:

Ещё раз подчеркнём, это моделирование засветов. В реальности всё выглядит помягче, не пугайтесь!

Подсветка слева и справа

Своего рода альтернатива предыдущему варианту. Поэтому и засвет вытянут по горизонтали, а не по вертикали:

Так называемое «растекание», которое было бичом первых ЖК-панелей с локальным затемнением. У лучших телевизоров лишь изредка встречаются артефакты, подобные тем, что на картинках. Теперь уже процессор обработки следит за яркостью соседних светодиодов подсветки Edge-lit LED, не позволяя ей иметь слишком сильно отличающиеся значения. Таким образом, в этом примере изображения процессор пригасит свет луны, но зато на небе не будет никаких её гало.

Подсветка со всех сторон (All sides)

Сейчас это менее распространённый метод, поскольку он требует больше светодиодов, чем любые другие типы краевой подсветки Edge-LCD. Локальное затемнение в этом случае может быть немного точнее, но по-прежнему ограничено большущими зонами. Подсветка All-Sides сначала часто встречалась у телевизоров. Но по мере того, как улучшались световые каналы, стало возможным уменьшить число светодиодов (чтобы сделать более дешёвыми LED / LCD дисплеи), этот метод стал довольно редким.

Улучшение точности подсветки

Как видим, боковая подсветка Edge-LED практически исчерпала свои возможности точного диммирования участков экрана. Чтобы обеспечить максимальную однородность чёрного цвета, нужно иметь возможность адресно управлять свечением единичных светодиодов, или по крайней мере, светом очень небольших групп светодиодов. И об этом мы ещё обязательно расскажем.

Телевизор Philips 50PUS6704 50 (2019)

Фото: market.yandex.ru

Открывает наш обзор телевизор с функцией Ambilight LED Philips 50PUS6704. Данный телеприемник облачен в тонкий изящный корпус черного цвета. При диагонали экрана 126 см он станет центральным элементом гостиной или другого большого помещения, способным собрать возле себя компанию друзей или семью. При желании можно подключить к телевизору мышь и клавиатуру, тем самым, «превратив» его в игровое устройство. Разрешение экрана 3840×2160 пикселей соответствует формату 4K UltraHD, гарантирующему безупречно четкое и детализированное изображение. Благодаря встроенному модулю Wi-Fi и поддержке Smart TV вы можете смотреть любой контент из интернета. Спортивные трансляции, премьеры киноиндустрии и все остальное будет к вашим услугам, если у вас есть телевизор Philips 50PUS6704. Контролировать контент, который смотрит ваш ребенок, можно с использованием «родительского» режима. Качественное изображение сопровождается объемным звучанием мощностью до 20 Вт. Поместить устройство можно, как на стене, так и на горизонтальной поверхности.

Телевизор Philips 50PUS6704 50 (2019)

Преимущества:

• Тонкий изящный корпус
• Диагональ экрана 126 см
• Разрешение экрана 3840×2160 пикселей
• Безупречно четкое детализированное изображение
• Встроенный модуль Wi-Fi
• Поддержка Smart TV
• Функция «родительского» режима
• Объемное звучание
• Мощность акустики 20 Вт

Замена диодов

Идеально, если у пользователя есть фирменные линейки диодов для данной модели телевизоров. Тогда ремонт делается быстро и просто. Сгоревшие диоды вырезаются вместе с участками ленты. На их место устанавливаются такие же кусочки от фирменного комплекта. Все, что остается сделать — восстановить электрические соединения.

В противном случае придется прибегнуть к сложному способу замены диодов.

Линзы

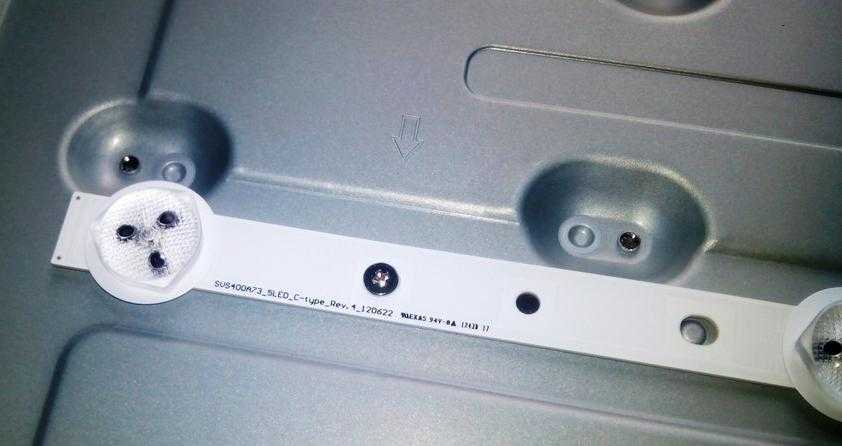

Сначала снимают линзу. Для этого феном с тыльной стороны ленты воздухом около 100-120 градусов, с расстояния примерно 10 см, прогревают область ее крепления. Линзу поддевают пластиковым тонким шпателем.

Важно! Отделять ее нужно без усилий, так, чтобы ножки остались без повреждений, и были видны точки их бывшего размещения. При этом запоминать или записывать, какая линза из какой точки снята

Старый диод

Старый диод удаляют прогревом ленты снизу. Температуру на фене устанавливают около 300-350 градусов. Пинцетом легонько тянут диод вверх до его освобождения.

Новый диод

После удаления старого диода, место его размещения готовят. То есть, смывают лишний флюс, лудят контактные посадочные площадки. На них устанавливают новую деталь и греют ленту в этом месте с тыла воздухом из фена. Как только олово расплавится, процесс прекращают.

Эту же работу по монтажу можно сделать очень тонким паяльником.

Линза

Линзы устанавливаются на те же места, откуда были сняты. Точки позиционирования ножек смазывают суперклеем. Затем линзу аккуратно ставят, следя, чтобы ее центр был строго на оси светодиода. Данные элементы рекомендуется монтировать самыми последними, после того, как заменены все диоды.

Установленные линзы дают возможность до полного засыхания суперклея поправить их положение. Поэтому проверка делается быстро. К телевизору подключают все платы. Устройство включают и проверяют, что все диоды загорелись.

Затем быстро устанавливают светорассеивающую пластину. Если на ее поверхности в областях замены диодов наблюдается неравномерность интенсивности, нужно подвинуть линзы, подбирая их положение.

Рекомендуем

Мониторы

HP X24ih Gaming MonitorДиагональ: 23.8″Разрешение: 1920 x 1200Отклик: 1 мсМатрица: IPS

Asus VG278HRДиагональ: 27″Разрешение: 1920 x 1080Отклик: 2 мсМатрица: TN

HP 27fДиагональ: 27″Разрешение: 1920 x 1080Отклик: 5 мсМатрица: IPS

AOC C24G1Диагональ: 23.6″Разрешение: 1920 x 1080Отклик: 1 мсМатрица: VA

Телевизоры

Xiaomi Mi TV 4S 50Диагональ: 49.5″Разрешение: 3840 x 2160Матрица: VA

Xiaomi Mi TV 4S 50Диагональ: 49.5″Разрешение: 3840 x 2160Матрица: VA

Xiaomi Mi TV 4X 55 2020 EditionДиагональ: 54.6″Разрешение: 3840 x 2160

Xiaomi Mi TV 4S 43Диагональ: 42.5″Разрешение: 3840 x 2160

LED-подсветка в телевизоре — что это такое и зачем нужно

Чтобы понять назначение подсветки, надо разобраться с устройством экрана. Он состоит из трех основных частей – защитного наружного слоя, матрицы пикселей и диодов. Защитный слой не дает испортить матрицу, которая является основным элементом и передает изображение. Но так как она не излучает света, то, чтобы видеть картинку, наличие подсветки сзади обязательно.

Светодиоды намного компактнее люминесцентных ламп, использовавшихся ранее.

Ранее использовались компактные люминесцентные лампы – аналог устанавливаемых в светильниках. Но они были слишком объемными и не давали нужного эффекта, поэтому им на смену пришли более компактные и яркие светодиоды. За счет их использования производители смогли уменьшить толщину и вес экрана, а также снизить энергопотребление техники.

Что такое Ambilight

Подсветка Ambilight (технология окружающего освещения) – изобретенная и запатентованная компанией Philips технология, которая обеспечивает фоновую адаптивную подсветку на телевизионных панелях компании.

Система анализирует цветовую палитру картинки на экране и включает аналогичное свечение по периметру телевизора. Работает все в динамическом режиме и создает эффект рассеивания изображения за пределы матрицы.

Выглядит очень эффектно и позволяет еще больше погрузиться в атмосферу фильма или сериала. Таким способом получается визуально увеличить размеры экрана и залить большую часть обзора зрителя цветом.

К сожалению, другие производители электроники не пытаются представить свои аналоги или купить у правообладателя права на использование Ambilight. Однако, при помощи некоторых гаджетов с AliExpress можно “наколхозить” нечто подобное.
