Обзор графических планшетов с экраном для рисования

Впечатления от использования

Владимир Погонец, профессиональный художник, специально приглашенный «Компьютеррой» для тестирования планшета:

— Я очень быстро приноровился, тут всё под рукой. Единственный момент: я занимаюсь дизайном, и, несмотря на то что клавиши слева на корпусе устройства дублируют функциональные клавиши обычной клавиатуры, как и на «маленьких» планшетах, мне часто нужна и обычная клавиатура, и мышь. Это устройство предназначено главным образом для тех, кто занимается именно рисованием. Переключаться по пунктам меню на таком экране не всегда удобно — сложно попадать по кнопкам. Но зато рисовать на таком планшете гораздо комфортнее, чем на «малых» планшетах: здесь действительно ощущение такое, будто рисуешь на бумаге.

Ниже приводится результат примерно 20 минут работы:

Следует отметить, что при первом подключении возникли некоторые затруднения с калибровкой пера, и их решение может потребовать сброса настроек.

В Wacom Cintiq 16 есть чувствительный стилус

Wacom Pro Pen 2 очень эргономичный и чрезвычайно удобный в обращении. Он лёгкий и имеет правильно подогнанный размер для любой руки. Ограничивая ошибку параллакса, стилус идеально следует за нашим движением. Кроме того, одной из важнейших функций пера является чувствительность к изгибам рук. Функция ответа наклона Pro Pen 2 полностью отражает возможности различных художественных инструментов (от краски до угля, карандаша и т. д.).

Вы сразу чётко отметите чувствительность устройства. Даже очень мягкое прикосновение будет зарегистрировано на экране Cintiq 16. С различной степенью давления легко и удобно выполнять затенение в любой работе. Каждый шаг будет отлично отражён.

Игра со стилусом на дисплее Wacom Cintiq создаёт впечатление рисования на виртуальной бумаге. Чрезвычайно реальное ощущение. Очень высокая чувствительность устройства также делает невозможным появления практически любой ошибки. Сам экран приятный для глаз и комфортный, а его поверхность имеет антибликовое покрытие. На практике означает, что нам не нужно бояться каких-либо отражений света.

Технические характеристики

  • Вес: 28,6 кг, включая опору-подставку
  • 13,7 кг без опоры-подставки
  • Подставка: гибкая установка положения
  • Тип: a-SI Active Matrix TFT LCD (H-IPS)
  • Размер экрана: 61 см (24.1″)
  • Активная зона дисплея (Ш x В): 518 мм x 324 мм
  • Разрешение: WUXGA (1,920 x 1,200 Pixel)
  • Яркость: 300 кд/м2
  • Коэффициент контрастности: 850:1
  • Время отклика: 13 ms
  • Размеры (Ш x Т x В): 769 мм x 463 мм x 64 мм
  • Рабочая область пера (Д х Ш): 518 мм x 324 мм
  • Рабочая область планшета (Д х Ш): 518 мм x 324 мм
  • Multi-touch Support: да
  • Чувствительность к наклону: ± 60o
  • Максимальная высота считывания пера: 5 мм
  • Количество клавиш ExpressKeys: 10, по 5 с каждой стороны планшета
  • Контроллер сенсорной полоски Touch Strip: нет
  • Touch Ring: 2, с левой и с правой стороны планшета

Планшет из коробки

В коробке мы получаем:

  • Инструкцию по использованию.
  • Зарядное устройство и трёхжильный кабель.
  • Держатель стилуса с тремя сменными наконечниками.
  • Планшет 1920?1080 (Full HD) с рабочей областью 344?194.
  • Стилус Wacom Pen Pro 2 с 8192 уровнями давления, двумя настраиваемыми кнопками и ластиком.

После открытия упаковки и подключения планшета, первое, что привлекает внимание — это встроенные ножки. Они позволяют использовать оборудование в очень удобном положении, что означает комфорт при длительной работе

На основании планшета Wacom Cintiq 16 есть специальный разъём, который позволяет подключить конец кабеля Kensington.

Внизу вы также найдёте специальное место для дополнительной регулируемой подставки. На правой стороне устройства находится крепёж, который будет хранить стилус. У нас есть возможность изменить местоположение этого крепежа или прикрепить его на левой стороне корпуса, что хорошо для левшей.

Корпус графического планшета сделан очень качественно. Рабочая область тут с матовым покрытием, которое устраняет отражения света, затрудняющего работу. Серая область не определяется пером, когда остальная часть чёрная. Весь экран изготовлен из устойчивого к царапинам материала. На корпусе Cintiq 16 имеется только одна кнопка, она используется для включения устройства.

Подключение

Разъёмы USB, DisplayPort, DVI-D/DVI-I располагаются в закрытых отсеках на задней стенке устройства, сами кабели идут внутри подставки и выходят из нижнего отсека, который по умолчанию закрыт (чтобы открыть его, потребуется отвинтить четыре винта). Все кабели, включая дополнительный DVI-I — VGA, идут в комплекте.

Соответственно Cintiq 24HD touch подключается как внешний монитор даже к ноутбуку (при наличии нужных разъёмов, естественно). После установки драйверов устройство распознаётся как внешний монитор, и тут может потребоваться некоторая «эквилибристика», чтобы задействовать нужные функции на каждом из двух дисплеев.

В частности, в процессе подключения мы столкнулись с тем, что курсор мыши «убежал» с собственного дисплея компьютера на Cintiq и никак не хотел возвращаться; на Cintiq же очутился и весь интерфейс Windows, в то время как на «штатном» мониторе виднелись одни только обои. Естественно, это было недоразумением, которое скоро удалось решить.

Ещё одним недоразумением стал сбой в калибровке пера, решившийся сбросом настроек. Как отметил художник Владимир Погонец, специально приглашённый для ознакомления с планшетом, это распространённая проблема с драйверами Wacom под Windows.

Функциональность

Wacom Cintiq 24HD touch, как уже сказано, представляет собой интерактивный дисплей, где высококачественный ЖК-монитор скомбинирован с графическим планшетом и распознаванием жестов (отсюда touch в названии). Представьте себе все функции более, так сказать, «традиционного» профессионального планшета серии Intuos, но только прямо поверх дисплея. Узнаваемые круговые меню, то же перо, что используется с Intuos 5, с 2048 градациями нажатий и «притопленные» функциональные клавиши на корпусе устройства.

Другое дело, что, несмотря на внешнюю идентичность наборов кнопок, функции дублируются только на верхнем ряду, на нижнем — всё по-разному. Как видно на скриншоте ниже, слева дублируются основные функциональные клавиши обычной клавиатуры (CTRL, SHIFT, ALT), справа — отдельные кнопки для команд «Отменить», «Повторить» и так далее. За что отвечает каждая клавиша, естественно, может задавать и сам пользователь.

Поскольку в Wacom обоснованно полагают, что на свете встречаются левши, настройки аппаратных элементов могут изменяться в зависимости от того, какой рукой и что пользователь предпочитает делать.

Немаловажно отметить наличие наэкранной клавиатуры. В конечном счёте, разработчики исходят из того, что пользователь работает, не отрывая глаз от экрана

То же самое говорилось по поводу «обычного» планшета Intuos 5, но в случае с интерактивным дисплеем это в разы актуальнее.

В полном соответствии с модными веяниями планшет-дисплей поддерживает многопальцевые жесты, причём как собственные, разработанные Wacom, так и те, что реализованы в операционной системе; можно также задавать собственные пользовательские жесты и пользоваться только ими. Пальцевый ввод не предназначен для рисования, например, зато с его помощью проще открывать нужные файлы и выполнять операции масштабирования, панорамирования, вращения холста и т.д. В руководстве по быстрому запуску, которое идёт в комплекте, описаны некоторые пятипальцевые жесты, установленные по умолчанию. Мультисенсорный ввод включается и отключается одной кнопкой на верхней части панели.

Что касается программной составляющей, то предлагаемая программная оболочка очень похожа (если не идентична) той, что поставляется вместе с планшетами Intuos 5. Основная идея состоит в том, чтобы пользователю не приходилось отрывать взгляд от дисплея вовсе, чему и служат все элементы программных интерфейсов:

Все настройки самого планшета и пера в Windows доступны через Панель управления -> Свойства планшета Wacom.

Естественно, разработчики не обошли вниманием и фирменное круговое меню, которое появляется, когда необходимо, прямо под курсором, где бы тот ни находился:

Особенности Cintiq 16

Wacom выпустила первую модель Cintiq в 2001 году. Это был первый графический экранный планшет такого типа на рынке. Он создавался для удобной, но точной структуры, которая помогает пользователю идеально переносить идеи в цифровой мир. Wacom улучшает версии Cintiq и Cintiq Pro, чтобы помочь создавать любые иллюстрации, графику, ретушировать фотографии, а также под анимацию и промышленный дизайн.

Новый Wacom Cintiq 16 с экраном Full HD, яркими цветами и стилусом без батареи подойдёт как начинающим создателям, так и опытным профессионалам. Экраны Cintiq 16 и Cintiq Pro совместимы с Windows, Linux и Mac, они работают со всеми графическими программами, как Adobe Photoshop, Illustrator, а также Corel и Autodesk.

Внешний вид

В одном из стихотворений Редьярда Киплинга есть строки: «Ты орган в верховья Нила не попрёшь, чтобы Баха бегемотам исполнять».

Это же можно сказать про данного исполина. Выгрузка его из коробки, скорее всего, потребует не двух, а четырёх рук сразу, масса — 28,6 килограмм — и размеры исключают транспортировку без особой нужды: Cintiq 24HD touch является сугубо стационарным устройством.

С другой стороны, у него очень послушный поворотный механизм, так что, как можно увидеть на приведённом выше ролике, планшет-экран легко повернуть под любым углом в любой момент. Интересно, что около половины веса всего устройства приходится именно на его подставку.

Все кабели (питания, подключения к видеопорту компьютера, USB) закреплены в подставке, что называется, «намертво».

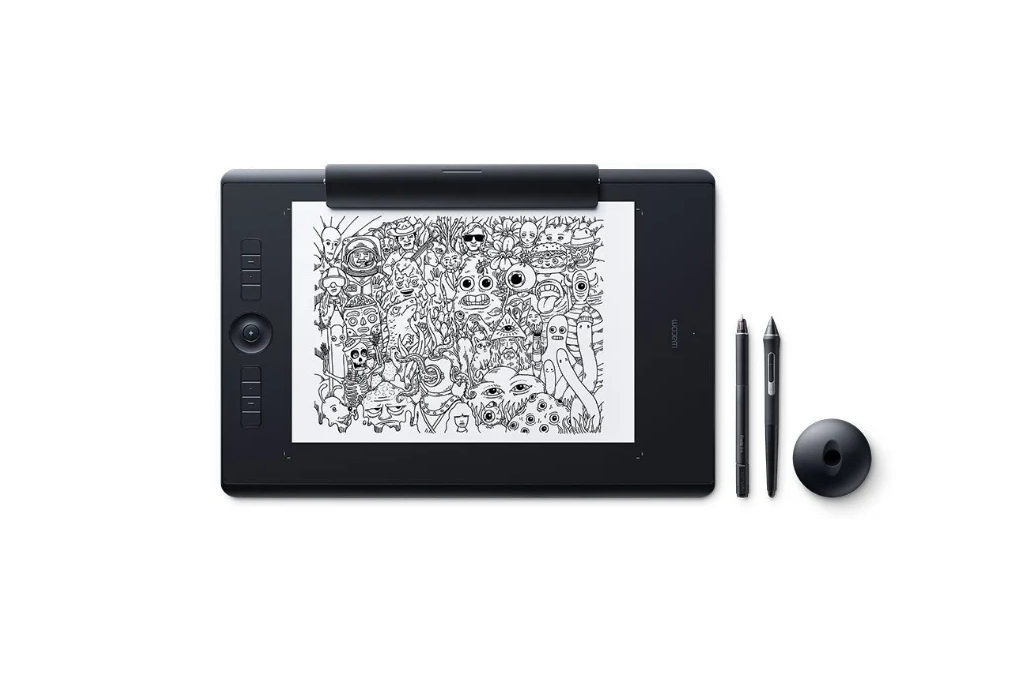

Графический планшет WACOM Intuos Pro Large Paper Edition (PTH-860P) + Corel Painter 2020


Фото: market.yandex.ru

Соединение графического планшета с компьютером осуществляется через USB или Bluetooth, создавая максимальное удобство для работы. Активная панель оптимально воспринимает давление пера и отображает результат на экране ПК. Графические характеристики изображения зависят от 8192-уровневой чувствительности пера, что позволяет регулировать насыщенность, прозрачность и толщину штрихов. В комплектации имеется подставка для стилуса, а также набор из 10 дополнительных наконечников.

Графический планшет WACOM Intuos Pro Large Paper Edition (PTH-860P) + Corel Painter 2020

Характеристики Wacom Cintiq 16

Экран/разрешение

39,6 см/Full HD 1920?1080

Активное рабочее пространство

344?194 мм

Качество цветов

16,7 миллион (8 бит), 72% RGB

Угол обзора

176/176 (стандартно) / 140/140 (мин.)

Контрастность и время отклика

1000: 1 (стандартно) / 600: 1 (мин.)

Скорость реакции

25 мс

Потребляемая мощность

В режиме включения (MAX): 27 Вт В режиме ожидания: 0,5 Вт или менее (без подключения USB-кабеля) В режиме отключения: 0,5 Вт или менее

Соотношение сторон и яркость

16: 9, 210 кд/м2 (стандартно), яркость белого (в центре) 180 кд/м2 (мин.)

Цветовая температура и палитра

9300 К, 6500 К, 5000 К, палитра RGB

Подключение

Кабель 3-в-1 с HDMI 1.4, USB 2.0 и адаптером переменного тока

Стилус

Wacom Pro Pen 2 без батареи с двумя настраиваемыми боковыми кнопками и 8192 уровнями давления для наконечника или ластика (запатентованный метод электромагнитного резонанса)

Диапазон распознавания и наклона пера

± 60 уровней / 60 градусов

Пульт дистанционного управления ExpressKey (опция)

17 программируемых кнопок ExpressKey, настраиваемых для отдельных приложений, сенсорное кольцо, тумблер/домашняя кнопка, точный режим, переключение дисплея, круглое меню и специальная кнопка для перемещения, прокрутки, масштабирования и регулировки размера кисти

Площадка

Интегрированные складные ножки под углом до 19°; опциональное основание для диапазона углов 19 ° -68°

Безопасность

Разъём для кабеля безопасности Kensington (можно приобрести отдельно)

Эргономика

Для правшей и левшей — встроенные складные ножки; дополнительная база для Wacom Pro Pen 2 с удобной, эргономичной ручкой

Совместимость и системные требования

Windows 7 или новее (последний пакет обновления/сборка), Mac OS X 10.12 или новее (последнее обновление)

Размер и вес

422?285?24,5 мм, 1,9 кг без дополнительной базы

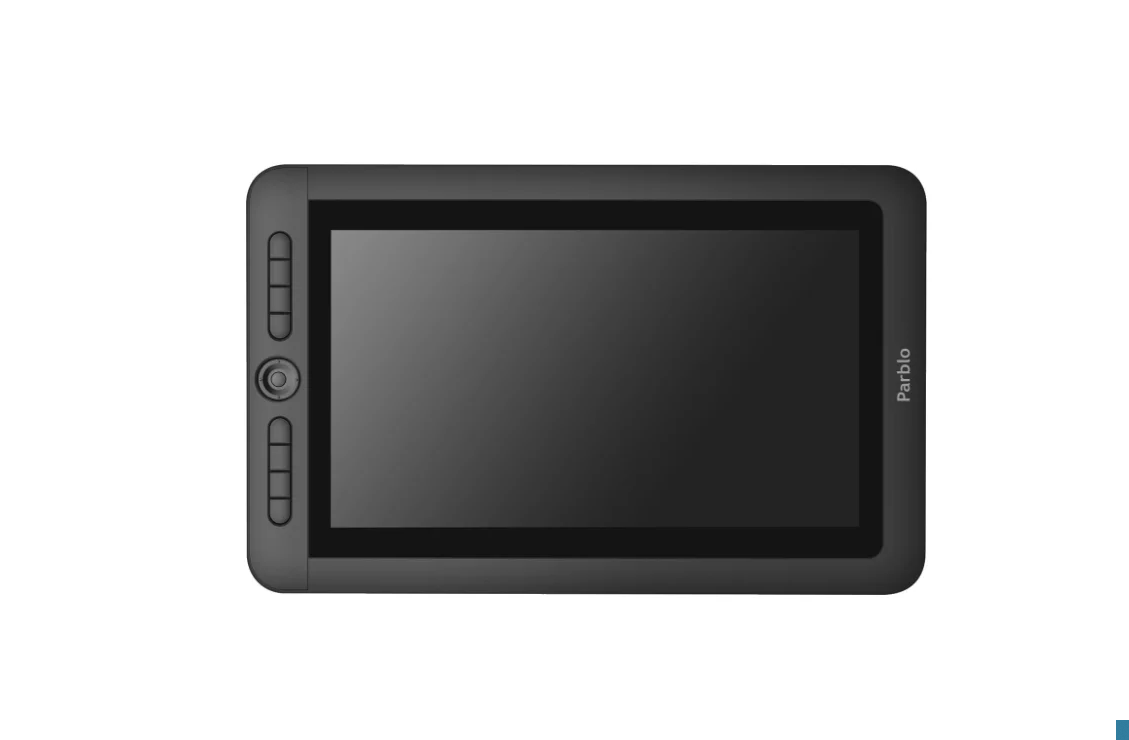

Интерактивный дисплей Parblo Coast13


Фото: market.yandex.ru

Компактный интерактивный дисплей Parblo Coast13 c профессиональными характеристиками и удобным для пользователя дизайном станет отличным решением как для начинающего, так и для опытного специалиста. Высокое разрешение HD и отличное цветовое пространство NTSC 72% c углом обзора 178° повышают насыщенность и яркость изображения, что улучшает качество ваших работ, делая их яркими и неповторимыми. Высокая чувствительность стилуса к давлению предоставляет максимум возможностей в творчестве благодаря технологии распознавания силы нажатия.

Интерактивный дисплей Parblo Coast13

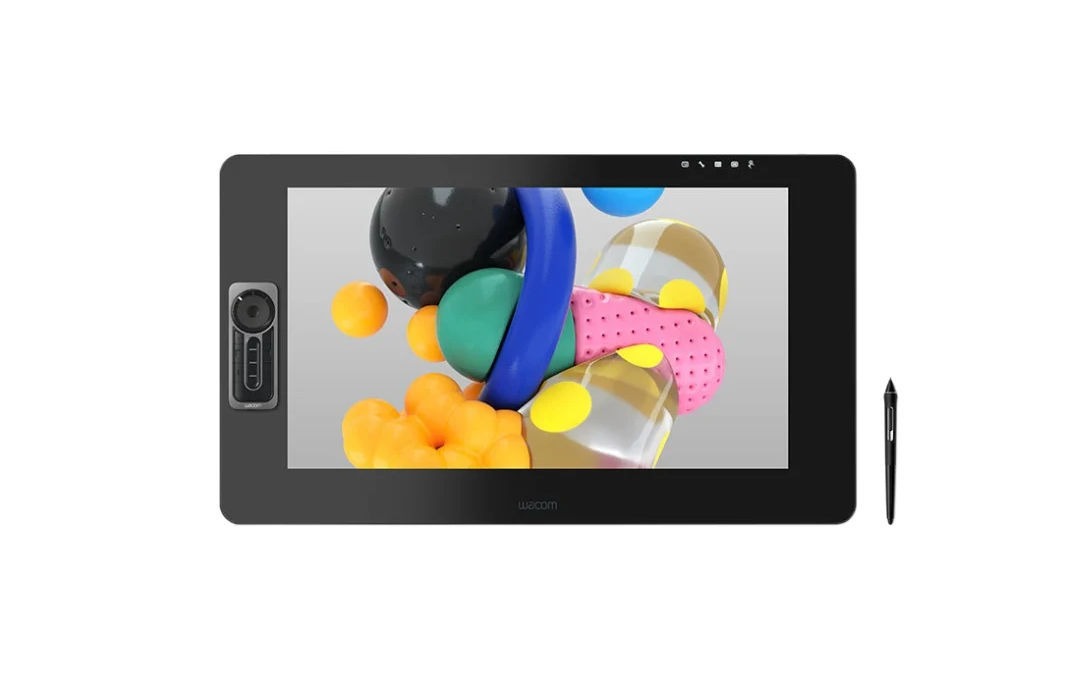

Графический планшет WACOM Cintiq Pro 24 (DTK-2420)


Фото: market.yandex.ru

Cintiq Pro 24 можно преобразовать в мощный автономный графический компьютер для профессионалов творческих профессий при помощи графического PC-модуля Wacom Cintiq Pro Engine. Он оснащен мощными процессорами, включая графические карты Intel Xeon, NVIDIA Quadro, а также расширяемыми пользователем SSD-накопителями и памятью (до 32 ГБ). Его инновационная конструкция легко подсоединяется к задней стороне планшета, позволяя при этом избежать кабельных клубков и создавая удобную рабочую среду. Обе конфигурации могут использоваться для создания и просмотра контента виртуальной реальности.

Графический планшет WACOM Cintiq Pro 24 (DTK-2420)

Удобство и управление

Интересная и очень полезная функция — переход экрана в режим ожидания. Это происходит в двух ситуациях: когда планшет не подключён к другому устройству или когда вы нажимаете кнопку питания во время работы. Wacom Cintiq 16 не выключается, он лишь переходит в спящий режим. Это полезная функция, позволяет оставить не доделанной работу, полностью не выключая устройство.

После включения планшета и подключения его к компьютеру мы можем видеть, как отображается изображение на экране Cintiq 16. Однако, прежде чем мы перейдём к работе и изучим свойства стилуса, должны загрузить драйверы с веб-сайта производителя. После установки и запуска Wacom Deskop Center можно настроить наше устройство в соответствии с потребностями. И уже здесь сделать первые шаги с Wacom Pro Pen 2, адаптируя перо к конкретной работе.

Я настроил свой стилус для работы в Photoshop. Боковой кнопке был задан быстрый доступ к пипетке, а также движения назад. Ещё я изменил чувствительность пера. Здесь также можно менять настройки экрана, отрегулировав его яркость или цвета.

Заключение: плюсы и минусы

Хотя устройство велико и громоздко, отнести это к его минусам невозможно: это профессиональный аппарат, предполагающий, как уже сказано, сугубо стационарное применение — и не на кофейном столике. Впрочем, на обычном офисном столе место для кружки с кофе тоже останется.

Главным недостатком устройств, пожалуй, является его цена: в России он стоит 187 999 рублей. Это намного дороже, чем за рубежом — 3699 долларов. Видимо, разработчики и поставщики исходят из того, что те, кому действительно нужно это устройство, раскошелятся.

Достоинств же у агрегата предостаточно: удобство использования, отзывчивость на перо, более-менее интуитивный интерфейс, отсутствие «мёртвых зон» (активная область дисплея и рабочие области пера и планшета совпадают), не слишком пологая «кривая освоения», не говоря уже о его размерах, значительно облегчающих работу с мелкими деталями.

Несколько озадачивает только одно: разрешение. Планшет, как уже сказано, имеет разрешение 1920х1200, что превышает, хотя и не сильно, стандартное Full HD (1920×1080).

Однако, во-первых, уже и на потребительский рынок надвигаются дисплеи с повышенной плотностью пикселей и соответственно куда более высоким разрешением (на пятнадцатидюймовом Macbook Pro разрешение дисплея составляет 2880х1800 пикселей), и в профессиональной сфере разрешение 4К (3840х2160 пикселей) — уже всё меньшая экзотика. Но, видимо, Wacom решил пока ограничиться разрешением WUXGA, исходя из предположения, что большинство профессионалов пока что работают именно в этих рамках.
