Какой диф автомат нужно ставить в квартиру?

Выбор количества дифференциальных автоматов

Согласно ПУЭ п.1.7.58 установка дифференциальной защиты является обязательной, однако существуют разные варианты замены простых автоматов дифференциальными. Выбор количества устанавливаемых приборов зависит от конкретной ситуации.

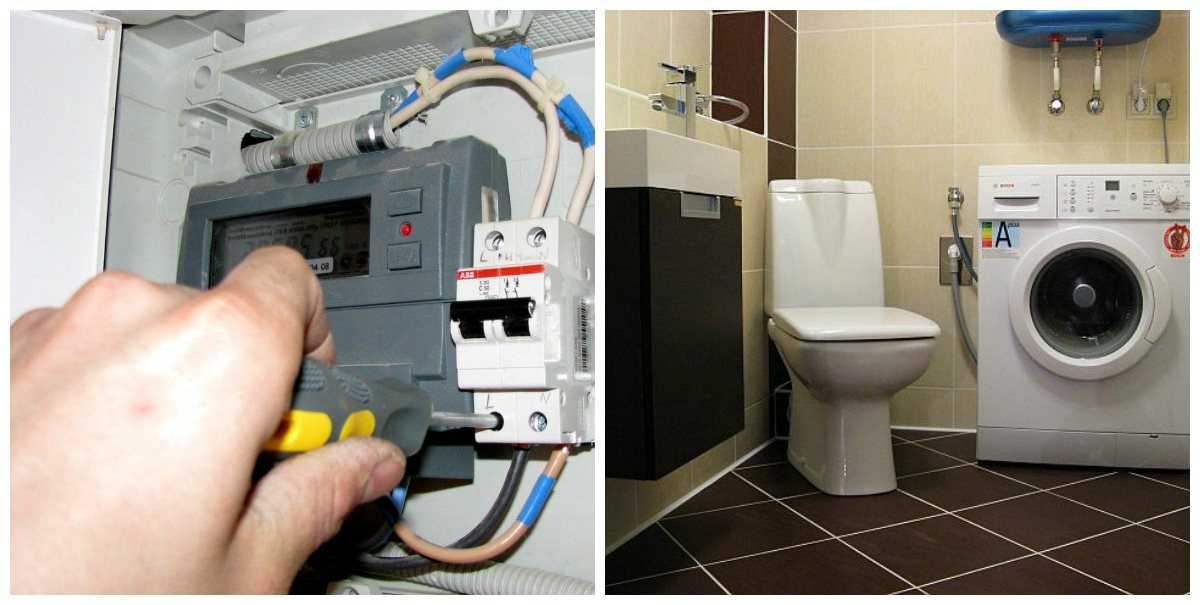

Дифавтомат только на вводе

Самый распространённый вариант. Позволяет улучшить защиту людей и электропроводки без замены вводного щитка. Для этого необходимо:

1. 1. отключить коммутационный аппарат, расположенный ДО прибора учёта;
2. 2. открыть крышку электрощитка, отключить и снять вводной автомат;
3. 3. при необходимости раздвинуть установленные модульные защитные устройства;
4. 4. установить вместо снятого вводного автомата дифференциальный и подключить его при помощи ранее отключённых проводов;
5. 5. закрыть крышку щитка и включить питание.

При наличии дифференциальной защиты на отходящих линиях установка вводного дифавтомата рекомендуется, но не является обязательной.

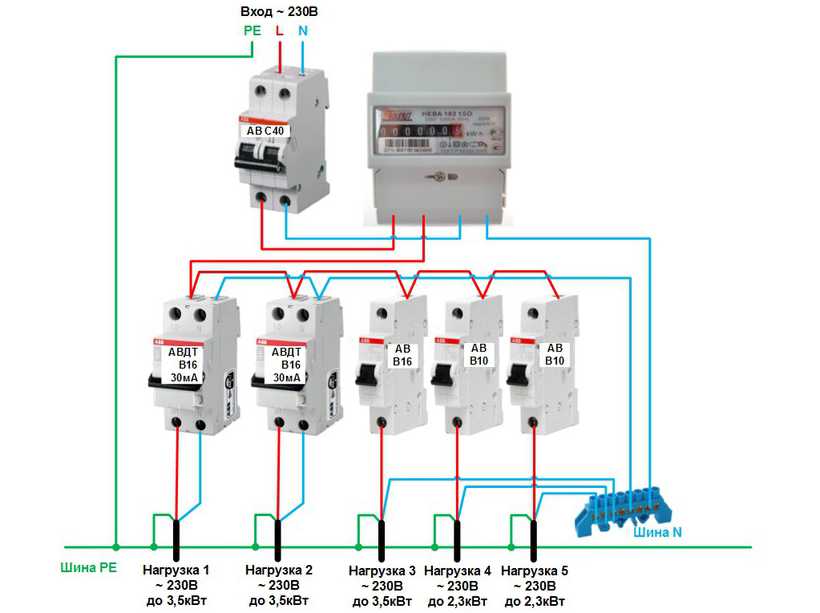

Дифавтомат на отходящих линиях

Такая схема используется для экономии места в щитке. В этом случае каждое устройство защищает отдельную линию. Уставка тока утечки этих приборов должна быть 30мА, а для ванной и детской комнаты рекомендуется уменьшить её до 10мА. В некоторых случаях такие приборы могут устанавливаться рядом с защищаемым электроприбором.

Дифференциальный автомат на вводе и отходящих линиях

На электротехнических форумах иногда задаётся вопрос — можно ли ставить дифавтомат на вводе при наличии УЗО на отходящих линиях? Не будет ли такая защита избыточной и будет ли при этом соблюдаться правило селективности?

В этом случае вводной дифавтомат выполняет роль противопожарного УЗО и его основная функция — защита нижестоящей защитной аппаратуры и отключение питания при незначительной утечке сразу в нескольких линиях. Уставка тока утечки этого устройства зависит от места установки:

• в квартире — 100мА;
• в подъездном щитке — 300мА;
• в общедомовом вводном щите — 500мА.

При выборе таких уставок в аварийной ситуации отключится только ближайшее защитное устройство. Все остальные линии останутся под напряжением.

Лучшие УЗО

Решая вопрос, что выбрать для защиты электросети – автомат с УЗО или дифавтомат, следует обращать внимание на производителей этой продукции. В настоящее время наиболее качественные изделия выпускаются в Европе и США

Среди них широкой популярностью пользуются компании АВВ (Швейцария и Швеция), Legrand и Schneider Electric (Франция), General Electric (США) и многие другие. УЗО от этих производителей имеют сравнительно высокую цену. Качество продукции отечественных производителей значительно ниже, однако и цена ее тоже низкая, что во многих случаях имеет решающее значение. Наши УЗО достаточно надежны в эксплуатации, о чем свидетельствуют многочисленные положительные отзывы.

Автомат или дифференциальный автомат: как отличить и что выбрать

Что такое УЗО и чем отличается от дифференциального автомата

Дифференциальный автоматический выключатель

Чем УЗО отличается от автомата

Как отличить УЗО от дифавтомата

Выбор и расчет автомата по мощности и нагрузки

Какое УЗО ставить на стиральную машинку?

Обычный пользователь желает знать, какой защитный прибор ставить на стиралку. Большинство моделей потребляет 2 кВт, а это превышает номинал в 10 А. Следовательно, автомат или дифавтомат должен срабатывать при электротоке большем, чем 10 А. Выбирайте вариант на 16 А.

Среди важных параметров автоматической защиты — ток утечки. Прибор реагирует именно на него. Если проводка новая, берите вариант на 10 мА. Чтобы произошел разрыв цепи, разница токов в фазе и нейтрали должна быть 10 мА или более. Если проводка старя, берут УЗО на 30 мА, чтобы не возникало ошибочных отключений.

Еще один нюанс, на который важно обращать внимание, выбирая автомат для подключения к стиралке — производитель. Есть два варианта:

• Дорогие и качественные — Legrand или АВВ.
• Бюджетные — ИЭК.

Это самые известные на рынке фирмы, выпускающие защитную автоматику. Китайские версии дешевле, но надежности, которую обеспечивают европейские приборы, они не дадут. Если неправильно подобрать мощность и электроток срабатывания, пробки будут выбиваться всякий раз при пуске машинки.

Проверка работоспособности подключенной панели

Установив индукционную поверхность на место, и подключив ее к электросети, приступают к проверке ее работоспособности. Для этого нужно включить панель нажатием на кнопку «Сеть», после чего в течение одной секунды должна произойти ее активация. Затем по истечении еще нескольких секунд прозвучит короткий звуковой сигнал, подтверждающий, что индукционная плита готова к работе. Каждый из варочных секторов активируется отдельной кнопкой, после нажатия на которую можно приступить к регулировке уровня мощности.

В дальнейшем беспроблемное функционирование варочной панели зависит от того, насколько она:

• ровно установлена;
• надежно закреплена;
• защищена от перегрева (зависит от эффективности работы вытяжки).

Итак, выше был описан процесс установки и подключения индукционных плит в зависимости от типа электропроводки (трехфазной/однофазной) и имеющегося оборудования (розетки, медных гильз, клеммника). Нужно помнить, что работа с электричеством требует особых знаний и навыков, поэтому перед самостоятельным подсоединением панели следует тщательно взвесить свои силы. Для собственной безопасности и эффективной работы варочной поверхности в ряде случаев лучше пригласить квалифицированного специалиста.

Подключение

При проектировании схемы электропроводки в ванной комнате, необходимо предусмотреть установку отдельного УЗО или дифавтомата на водонагреватель, если в конструкции этого прибора отсутствует дифференциальный выключатель.

Стиральную машину, электрический полотенцесушитель, кабель встроенного «теплого пола» допускается подключать к сети через розетки с заземляющим контактом, используя защитное устройство, общее для всей группы.

Прокладка проводки должна выполняться только скрытым способом. Заземление розеток и приборов должно обеспечить контакт с «землей» только для корпусов.

Нулевые проводники не должны быть соединены с заземляющим проводником, иначе УЗО или дифавтомат будет фиксировать ток утечки и выключаться при подключении нагрузки.

При правильном выборе УЗО и дифавтомата, при монтаже их в строгом соответствии с требованиями ПУЭ, появляется возможность подключения различных дополнительных электроприборов и устройств, что сделает пребывание в ванной комнате не только безопасным, но и комфортным.

Критерии выбора

Отдав предпочтение дифавтомату, необходимо внимательно отнестись к процессу его выбора. Первоначально необходимо ознакомиться с рабочими характеристиками изделия.

Номинальное напряжение и фазность. Правильно выбрать дифференциальный автомат в соответствии с необходимыми параметрами не сложно. Аппараты, предназначенные для работы в однофазной сети (220 В), снабжены тремя клеммами подключения, дифавтоматы для трехфазных сетей (380 В) снабжены четырьмя полюсами. Номинальное рабочее напряжение указывается в паспорте и маркируется на корпусе изделия.

Токовый номинал и характеристика

Для того чтобы обеспечить качественную работу дифференциального автомата, важно правильно выбрать токовый номинал и характеристику. Информация об этих параметрах обозначается буквой латинского алфавита и цифрой, например, С25, что означает, аппарат характеристики С, при номинальном рабочем токе 25 А

Самыми ходовыми дифавтоматами для квартир и частных домов являются изделия характеристики С. При выборе дифференциального автомата по мощности рекомендуется придерживаться значений указанных в таблице:

Ток утечки. Обозначается значком «дельта» с числом, соответствующим величине номинального тока утечки в миллиамперах. Правильно выбрать дифавтомат по току утечки помогут данные второй таблицы:

Важно! На водонагреватель, стиральную машинку, ванную комнату либо баню нужно выбирать аппарат, который срабатывает при 10 мА. На групповую линию достаточно выбрать характеристику в 30 мА, если вы решили разделить электропроводку на группы

На ввод в частный дом, для защиты от возникновения пожара рекомендуется ставить дифавтомат на 300 мА, а в квартирах достаточно использовать аппарат, рассчитанный на 100 мА.

Класс УЗО. Встроенные в дифференциальный автомат УЗО, подразделяются на два класса:

• А – срабатывающие в результате воздействия утечек постоянного тока. Для подключения в сеть потребителей бытовой электроники следует выбрать УЗО данного класса
• АС – отключают дифавтомат при появлении в сети и на электрооборудовании утечек переменного тока.

Защита от обрыва нулевого проводника. Часть дифавтоматов укомплектована блоками отключающими потребителей при обрыве нулевого провода. Обустраивая защиту оборудования от утечек тока, целесообразно выбрать именно такое изделие. Еще одна важная характеристика — время отключения (обозначается, как Tn). Оно не должно быть более 0,3 с.

Для человека неуверенного в том, что он сам сможет выбрать дифавтомат, рекомендуется делать приобретение в торговых предприятиях с высокой репутацией, в которых следует обратиться за помощью квалифицированному консультанту. С ним можно обсудить вопросы приемлемой цены и в пользу какой фирме-производителю дифференциальных автоматов следует отдать свой выбор.

Напоследок рекомендуем просмотреть полезное видео по теме:

Вот мы и рассмотрели, как выбрать дифавтомат по мощности и току утечки. Надеемся, предоставленная информация помогла вам разобраться в выборе подходящего дифференциального автомата для дома, дачи либо квартиры!

Рекомендуем также прочитать:

https://youtube.com/watch?v=b62xS4unPE8

Дифференциальный автомат – подключается для обеспечения защиты от поражения электрическим током, одновременно с защитой электросети от перегрузок и короткого замыкания.

Назначение дифференциального автомата

Дифференциальный автомат представляет собой универсальное устройство, сочетающее функции автоматического выключателя и устройства защитного отключения. Это означает, что дифавтомат способен обеспечить защиту от короткого замыкания, перегрузки и утечки тока.

Размер дифавтомата для однофазной сети 220 В равен размеру УЗО или двухполюсного автоматического выключателя (два модуля). Таким образом в щитке места они занимают одинаковое, но дифференциальный автомат имеет дополнительно к функциям отслеживания утечек тока, еще и сработку по тепловой защите и превышению предельного тока. Поэтому при отсутствии места в электрощитке, следует устанавливать дифавтомат вместо связки УЗО + автоматический выключатель.

Дифавтомат имеет две защиты (два типа расцепителя):

1. электромагнитный;
2. тепловой.

Электромагнитный расцепитель сработает при превышении тока выше номинального в определённое количество раз. Это количество зависит от типа дифференциально автомата.

Это мгновенное значение тока, например, при коротком замыкании или при большом пусковом токе мощного электрооборудования.

Тепловая защита срабатывает при прохождении тока через автомат, превышающем номинальное значение, определённое время. Данное время нужно смотреть по времятоковой характеристике конкретного автомата. Чем больше превышение, тем быстрее отключится автомат.

Также стоит отметить, что стоимость дифавтомата существенно выше чем у УЗО.

Технические характеристики, влияющие на подключение варочной панели к электросети

При выборе бытового прибора следует разобраться с некоторыми техническими характеристиками. Основным параметром здесь будет количество фаз в домашней сети. И если однофазный прибор подключить к трёхфазной сети получится, то обратный вариант (трёхфазное устройство к однофазной сети) не пройдёт.

Электрическое или газовое оборудование приобрести – вопрос более важный. Если дом или квартира газифицированы, то устройство, работающее на электричестве, будет неоправданной роскошью в плане затрат. Стоимость электроэнергии намного выше, а потребление такой плиты будет высоким. Разберёмся, как подключить электрическую варочную панель или устройство иного вида самостоятельно.

https://youtube.com/watch?v=W9dtucRX0Oc

https://youtube.com/watch?v=LLmWSE_13BM

Существующие технические требования

Настоятельно советуем перед принятием решения о приобретении варочной плиты проанализировать индивидуальные возможности.

1. Тип электрических сетей. Они могут быть современными с заземлением и нулевым проводом или старого образца только с нулевым проводом. Такие электрические проводки не соответствуют существующим требованиям по безопасности эксплуатации электрических приборов. Особенно тех, которые могут иметь прямые контакты с жидкостями. Варочные плиты относятся к таким аппаратам.

2. Мощность. В зависимости от числа панелей изменяется мощность, в среднем она составляет 5–7 кВт, некоторые модели могут иметь мощность 10 кВт. Это очень большая дополнительная нагрузка на сети, старые проводки ее не выдерживают. Интересно знать, что в домах, построенных 30 лет и более тому назад, электрическая проводка и все УЗО рассчитывались на общую мощность 3 кВт. Провода алюминиевые, в распределительных коробках скрутки, заземления нет. Такие проводки не могут выдерживать значительного увеличения нагрузок.

3. Необходимость получать разрешение от владельцев энергетических сетей. Это вызвано тем, что не все трансформаторы высокого напряжения имеют большой запас по резервной мощности, резкое увеличение потребителей может стать причиной возникновения аварийных ситуаций.

Если вы проживаете в хрущевке, то устанавливать мощную варочную панель без монтажа новой электрической проводки, замены предохранительной арматуры и получения согласия у уполномоченных организаций запрещается. Это же касается и старых деревенских домов.

Соединение гильзами

В этом случае провода в подрозетнике соединяются с кабелем, идущим на панель

Здесь очень важно выбрать гильзу ГМЛ соответствующего сечения

Гильзы сделаны из электротехнической меди с олово-висмутовым покрытием и рассчитаны на провод и кабель 5 и 6 класса гибкости. Изоляция луженая и обеспечивает коррозионную стойкость. Если сечения жил разные, то с меньшей стороны гильзу следует уплотнить дополнительным проводом. После чего концы следует запрессовать и заизолировать термотрубкой или изолентой. Затем всё это прячется в подрозетник.

Этот способ не очень удобен тем, что соединение неразборное и для опрессовки концов нужны пресс-клещи. Обжимать пассатижами жилы нельзя.

Подключение варочной поверхности к электросети: однофазный и двухфазный вариант

Наибольшее количество вопросов возникает в том случае, если необходимо выполнить присоединение поверхности для варки к сети, напряжение в которой составляет 220 В. Особенно проблематичны такие ситуации, когда количество проводов панели не совпадает с числом кабелей в сети. В качестве примера можно взять электроплиту Hansa. Подключение такого устройства производится по 6 проводам.

Схема подключения варочной поверхности — однофазный вариант

Если сеть включает в себя 3 линии, то тогда проблему с подсоединением такой панели можно решить довольно просто. Для подключения в этом случае используются специальные перемычки, которые довольно просто приобрести в любом профильном магазине. Иногда они реализуются в комплекте с прибором. При необходимости их можно выполнить своими руками.

Как подключить плиту в этом случае? Перед началом подключения прибора к электросети рекомендуется внимательно изучить инструкцию. Пошаговый процесс присоединения панели к однофазной системе выглядит следующим образом. Первое, что нужно сделать, – отыскать на обратной стороне поверхности для варки крышку. Далее необходимо открыть ее. Для этого можно воспользоваться обычной отверткой. Под крышкой располагаются клеммы.

В том случае, если клемм 6, а кабелей в квартире всего 3, необходимо провести стыковку контактов. Чтобы выполнить эту операцию, потребуется соединить 3 провода, которые соответствуют фазам, между собой. Далее выполняется присоединение одного нулевого кабеля к другому. Землю трогать не нужно. В результате получается 3 линии.

В некоторых моделях устройство уже имеет перемычки. В такой ситуации подключить варочную поверхность легче всего. Необходимо просто состыковать между собой провода сети и контакты электроприбора. Ответить на вопрос о том, как подключить электроплиту самостоятельно, помогут видеоматериалы на данную тематику.

Двухфазная схема подключения элетропплиты 380 В

Двухфазные плиты встречаются очень редко. Зачастую при самостоятельной установке такого прибора люди сталкиваются с трудностями. Однако ничего сложного в этом нет. При подсоединении таких приборов к трехфазной сети выполняется изоляция одного из кабелей.

Как подключить варочную панель к электросети трехфазной (380 В)

Перед началом подсоединения устройства для приготовления пищи к трехфазной электрической сети необходимо подготовить специальный кабель. Он должен содержать 5 медных проводников. Сечение каждого элемента в этом случае составляет 2,5 мм²

Причем не так важно, каким именно будет кабель. Для этого подойдут как одножильные, так и многожильные варианты. Перед подключением варочной панели и духового шкафа необходимо проверить сеть на отсутствие в ней тока

В таком случае перемычка используется только для двух проводов, которые являются нулями. Эти кабели обозначаются латинскими буквами N. Таким образом, перемычка применяется для проводов N1 и N2. Стоит отметить, что некоторые модели варочных поверхностей имеют цифровое обозначение линий. В такой ситуации нули соответствуют цифрам 4 и 5

Перед подключением варочной панели и духового шкафа необходимо проверить сеть на отсутствие в ней тока. В таком случае перемычка используется только для двух проводов, которые являются нулями. Эти кабели обозначаются латинскими буквами N. Таким образом, перемычка применяется для проводов N1 и N2. Стоит отметить, что некоторые модели варочных поверхностей имеют цифровое обозначение линий. В такой ситуации нули соответствуют цифрам 4 и 5.

Что касается фазных проводов, то их необходимо подключить к каждой фазе (по одному). Схемы на картинках помогают понять, как подключить электрическую плиту. А также рекомендуется изучить соответствующие видеоматериалы. Как уже говорилось выше, цвет фазных проводов может быть разным в зависимости от стандарта. Чаще всего встречаются красные, желтые и зеленые кабели. При подключении стоит быть внимательными, так как существует вероятность неправильного присоединения проводов к вилке.

При трехфазной сети нейтраль (ноль) подключается вверху, а земля, наоборот, снизу. В свою очередь, провода, обозначающие фазы, располагаются посередине. На розетке также необходимо соблюдать этот порядок.

Подключение устройства к трехфазной сети 380 В

Подключение варочной панели и духового шкафа к трехфазной сети

Выбор кабеля

При подключении духового шкафа к сети с напряжением в 380В нам будет необходим пятижильный кабель сечением минимум 1 мм, но лучше взять кабель 5х1,5 мм. А для варочной панели потребуется кабель 5х4 (минимум 5х2,5мм).

Подключение трехфазной розетки

Подключение трехфазной розетки ничем кардинально не отличается от подключения однофазной. Все отличие только в двух «лишних» проводах.

Рассмотрим детальнее схему подключения:

контакты L1, L2, L3 – это три фазы нашей сети, N – ноль, а РЕ – заземление (как и в однофазной сети).

После подключения розетки к сети нужно проверить отсутствие фазы на корпусе и измерить величину напряжения. Если между фазами напряжение равно 380В – все подключено правильно и розетка готова к использованию.

• Если вы неуверены, что сможете правильно подключить электрооборудование – то следует доверить эту работу профессионалам.
• При эксплуатации духового шкафа и варочной панели категорически запрещается пользоваться всеми различными удлинителями, тройниками и переносками (даже если они заводской конструкции).
• Не советуют монтировать розетку непосредственно за электроприборами. Это грозит тем, что могут возникнуть проблемы с установкой кухонного оборудования на предназначенное для этого место. Перед монтажом хорошо продумайте планировку вашей кухни.
• При выборе УЗО и автоматов стоит отдавать предпочтение проверенным производителям. А также внимательно изучать сертификаты качества. Ввиду того что на отечественном рынке часто встречаются подделки данного вида товаров.
• Не стоит устанавливать розетки за мойкой – вода и электрика несовместимы.
• Перед подключением следует проверять напряжение в сети. Хоть редко, но иногда в домах встречаются отдельные розетки с напряжением в 380В.
• При подключении жил кабеля будьте внимательны и не перепутайте заземление с нулем. Для прозвонки используйте тестер.

Сегодня очень многие устанавливают варочные панели вместо полноценной плиты, а потом устанавливают отдельный духовой шкаф. В некоторых ситуациях — это очень рациональный подход при обустройстве кухни

Когда проектируется короб под духовой шкаф, даже сборщики мебели иногда забывают об одной мелочи, тем не менее, очень важной. И о том, где установить розетку для духового шкафа, приходится думать уже непосредственно перед его использованием. Часто пользуются обычным удлинителем, но его применять не всегда можно

Рассмотрим все подробнее

Часто пользуются обычным удлинителем, но его применять не всегда можно. Рассмотрим все подробнее.

Подготовительный этап установки панели

Перед монтажом варочной панели нужно установить подходящую по мощности розетку

Идею установки варочной поверхности конструктивно рассматривать на этапе проектирования разводки электроснабжения. Это позволяет подобрать соответствующую по мощности модель, провода, проштробить отдельный канал под кабель, установить нужную розетку. Покупке предшествует анализ проводки в доме или квартире. Кухонная электропанель на месте старой плиты создаст череду трудностей. Проводка в доме или квартире выдерживает свою максимально допустимую величину мощности одновременно включённых приборов. У малометражек типа «хрущёвка» — это 5,5 кВт. Выбор электроприборов может быть ограничен линейкой малой мощности.

Программа индуктивного оборудования в состоянии самостоятельно урезать нагрев части конфорок. Приготовление пищи станет затяжным, панель лишится главного козыря — скорости нагрева. Если нет уверенности в стабильности сети электроснабжения, избегайте плит с сенсорным управлением. В условиях пониженного или прыгающего напряжения они поведут себя капризно.

Как отличить УЗО, дифавтомат и автоматический выключатель по назначению: самый главный принцип

Все три защитных модуля имеют примерно одинаковый внешний вид, габариты, способ крепления на Din-рейку. Это результат унификации оборудования. Их объединяет тот общий принцип, что они контролируют параметры тока, призваны спасти человека и его имущество от его воздействия.

Однако они выполняют различные задачи. Объясняю их кратко тремя абзацами.

Электрический ток в домашней сети движется по замкнутой схеме в том направлении, которое ему задал человек, подключая бытовой прибор к цепям напряжения. При этом совершается полезная работа.

Величина тока зависит от приложенного к напряжению сопротивления и должна поддерживаться на уровне номинальной величины, не выходить за пределы отведенного ему участка электрической схемы. В таком случае любой прибор работает нормально.

Но в нашей жизни много непредвиденных случайностей, когда человек ошибается или повреждается изоляция, понижается ее сопротивление. В таком случае ток идет еще в другом направлении или возрастает до опасной величины, что требует принятия экстренных мер.

Эту задачу выполняют защитные модули по своим алгоритмам.

Как работает устройство защитного отключения: краткое пояснение

УЗО призвано контролировать направление движения тока по предназначенной для него схеме. Оно отключает напряжение с зачищаемого участка при образовании утечки через поврежденную изоляцию.

Устройство защитного отключения монтируется и подключается в квартирном щитке.

Простыми словами: если человек случайно дотронулся до фазного потенциала и через его тело пошел электрический ток, то УЗО обязано максимально быстро предотвратить возникшую аварийную ситуацию, спасти пострадавшего.

Для этой цели в его состав включен орган сравнения фаз — дифференциальный трансформатор. Он постоянно контролирует вектора токов, текущих по входному фазному проводу и исходящему нулевому.

Если изоляция схемы нормальная, то утечки на сторону не будет, а оба вектора окажутся уравновешенными. УЗО позволяет схеме нормально работать дальше.

Как только дифференциальный трансформатор выявляет дисбаланс векторов, так сразу происходит отключение напряжения.

За счет этого принципа УЗО официально называют «Дифференциальный выключатель». Запомните хорошо этот термин. Никаких других функций кроме борьбы с утечками этот модуль не выполняет, а от повышения тока больше номинальной величины способен сгореть, сам нуждается в такой защите.

Автоматический выключатель: защитные функции модуля

Автомат тоже монтируется на входе схемы в щитке. Он контролирует величину, а не направление протекающего через него тока. Когда она начинает превышать номинальное значение, то цепь разрывается силовым контактом.

Значение аварийного тока может быть как небольшим, так и очень опасным. При значениях до 1,13 номинальной нагрузки автомат не работает. Такие режимы создаются кратковременно и обычно сами устраняются.

Зона отключаемых перегрузок начинается с этой границы и состоит из двух участков:

1. теплового расцепителя;
2. электромагнитной отсечки.

Скорость ликвидации аварийной ситуации, как показывает времятоковая характеристика, зависит от величины перегрузки. Чем она выше, тем быстрее происходит отключение.

Тепловой расцепитель работает от температурной деформации биметаллической пластины за счет ее изгиба.

Токовую отсечку обеспечивает электромагнит отключения.

Обе защиты автомата выбивают чеку, фиксирующую пружину силового контакта, который разрывает цепь протекания аварийного тока.

Сам автоматический выключатель тоже надо правильно выбирать, настраивать, подключать, ибо он тоже может сгореть.

Автомат в обязательном порядке является необходимым атрибутом защиты для УЗО. Он всегда дополняет в схеме дифференциальный выключатель. Их ставят последовательно один за другим.

Какие защиты выполняет дифавтомат в домашней проводке

Этот модуль по назначению заменяет УЗО с автоматическим выключателем, объединяет их совместные функции.

Его внутренняя схема в своей конструкции имеет:

1. дифференциальный орган;
2. тепловой расцепитель;
3. катушку электромагнита отсечки.

Совместное наличие в одном корпусе этих трех элементов позволяет использовать один защитный модуль вместо двух отдельных. Производители так их комплектуют, что они занимают мало место, размещаясь в одном блоке.

Таким образом, по назначению дифавтомат отличается от УЗО тем, что одновременно совмещает его функции и автоматического выключателя. Он работает автономно, а УЗО применяется только совместно с автоматом.

За счет встроенного и подобранного по номиналам автоматического выключателя в корпусе выбор, монтаж и подключение дифавтомата происходят проще, а в квартирном щитке экономится место.
