Выбор и подключение розетки для духового шкафа и варочной панели

Схема подключения проводов к комбинированной розетке

Теперь переходим к подготовке питающего кабеля , необходимо снять с него изоляцию и зачистить жилы. Затем подключаем его к силовой розетке , при этом фаза и ноль подсоединяются прямо к механизму, а для заземления есть отдельная клемма, расположенная между «евро» розеткой и силовой.

Далее необходимо соединить механизмы розеток между собой согласно схеме, для этого используем небольшие куски проводов сечением 2,5 мм.кв. Должно получится примерно так:

Проверяем визуально все соединения и производим контрольную протяжку всех болтов клемм , после чего можно одеть корпус розетки, закрепив его болтом.

На этом подключение комбинированной розетки завершено. Можно проверять её работу, предварительно включив подачу электроэнергии в электрощите. Еще добавлю, что к этой розетке идеально подходит белая силовая пластиковая вилка, подробно о ней мы рассказывали ЗДЕСЬ.

Встроенная варочная панель — практически обязательный атрибут современной кухни. В последние годы большая часть потребителей предпочитает электрические печи, так как они по многим характеристикам впереди газового оборудования.

Отдельная розетка для варочной панели и духового шкафа и выделенная линия обеспечивают функционирование этих мощных потребителей электричества.

Типичные ошибки подключения варочных поверхностей

Часто после подключения индукционные и обычные варочные панели работают со сбоями. Грешить на некачественный монтаж в этом случае не следует. Причинами нестабильной работы могут быть установленные программы защиты от детей, попадание влаги на сенсоры и многие другие проблемы, связанные с микропроцессорной системой управления и программным обеспечением. Поэтому перед началом эксплуатации подключенной электрической варочной панели следует тщательно изучить техническую документацию. Но существуют и распространенные ошибки монтажа, которые перечислены ниже.

1. Использование обыкновенной евро-розетки, способной выдержать ток не более 16 А. Для панелей мощностью более 3.5 кВт это совершенно недопустимо.
2. Подключение мощного устройства без дифференциального автомата и УЗО через простой автоматический выключатель с тепловым разъединением контактов.
3. Подключение через общую распредкоробку на объектах со старой маломощной электропроводкой без заземляющего проводника.
4. Ошибка установки перемычек в клемной коробке панели, которая может привести к объединению фазы с нулем или заземлением.

Все эти ошибки очень опасны! Они могут привести не только к выходу из строя дорогостоящей электрической варочной панели, но и к возникновению пожара со всеми вытекающими последствиями.

Выполнение работ

Порядок действий по запитыванию варочной панели или духового шкафа своими руками может быть следующим:

• Выбирается сечение электрического кабеля, при помощи которого будет подключаться это оборудование, а также номинального тока предохранителя-автомата и розетки. Если линия электропитания уже проложена, то необходимо оценить ее возможности в зависимости от мощности подключаемого оборудования. В случае несоответствия этих параметров придется проложить еще одну линию с использованием более мощного кабеля.
• На основании инструкции по эксплуатации варочной панели и с учетом характеристик домашней электросети нужно выбрать одно-, двух- или трехфазное подсоединение. Чтобы узнать схему подключения варочной поверхности к сети, а также ее номинальные параметры, следует воспользоваться инструкцией по эксплуатации. Кроме того, в большинстве моделей подобного оборудования имеется несложная электрическая схема, которая нанесена на корпус устройства непосредственно возле клеммника.

• Прокладывается кабель к распределительному щитку. Подсоединение варочной панели или духового шкафа необходимо выполнять с использованием устройства защитного отключения. Наличие УЗО поможет вовремя выявить возможные повреждения изоляции и предотвратить последствия замыкания фазы на землю.
• Производится монтаж электрической вилки в соответствии с маркировкой проводов. Заземляющий контакт всегда отличается от фазного и нулевого. Он может иметь другую форму, размер или иное расположение.
• Устанавливается силовая электрическая розетка. В большинстве случаев используется проводка скрытого типа, предусматривающая предварительное штробление стен, а также изготовление ниши, предназначенной для установки монтажной коробки.

Запитывание мощных бытовых потребителей своими руками является хотя и не сложной, но очень ответственной задачей. Для ее выполнения нужно тщательно придерживаться рекомендаций изготовителей оборудования, а также соблюдать правила техники безопасности при работе с элементами электрической сети. Наглядно весь процесс демонстрирует видео ниже.

Крепление розетки для духового шкафа и панели

Разобрав розетку, вы найдете металлическую панель для крепления розетки к стене. Ее нужно закрепить в первую очередь через имеющиеся отверстия. Приложите панель к стене, сделайте разметку и смело сверлите перфоратором. В отверстия отлично входят дюбель гвозди диаметром в 6 мм. Если стена бетонная, используйте дюбель 6х40. Если же стена кирпичная, то длину дюбеля выбирайте исходя из плотности стены.

Нужно помнить, что дюбель при вбивании или закручивании в него гвоздя, расширяется в своей дальней части. Поэтому если при сверлении вы чувствуете пустоту в кирпиче ближе к поверхности стены, берите длинный дюбель. Длину выбираете так, чтобы ему было в чем закрепиться. Если же при сверлении сразу чувствуется сопротивление кирпича, то достаточно будет короткого дюбеля как для бетона. Но если вы не уверены в прочном креплении панели, просверлите в ней дополнительные отверстия сверлом по металлу и повторите все заново.

Определение мощности

Мощность – главный параметр, определяющий выбор розетки, к которой можно подключаться в дальнейшем при установке духовки. Чтобы вычислить её, нужно объем потребляемой мощности техники (к примеру 3,5 кВт) разделить на напряжение сети. Обычно мастер получает значение 16, 20 или 32 А. Этот показатель розетки позволит безопасно установить, подключить и эксплуатировать духовой шкаф.

Параметры, которые нужно учитывать

При подключении духового шкафа и варочной панели к электросети важно обратить внимание на тип вилки техники. Чаще она представлена в евростандарте. Поэтому и розетку нужно покупать из того же класса

Иначе деньги будут потрачены впустую

Поэтому и розетку нужно покупать из того же класса. Иначе деньги будут потрачены впустую.

Дополнительно желательно обратить внимание на материал внутренностей розетки. Лучше, если это будут керамические, а не алюминиевые составляющие

Только при таких условиях точка питания выдержит непрерывный цикл работы техники 2-3 часа (стандартный режим для духового оборудования).

Где установить розетку?

Проще всего сразу распределить все розетки, электропроводку и щитки во время первоначального строительства дома или при выполнении капитального ремонта квартиры. Если возникла необходимость подключить духовку в помещении с завершенной отделкой, придется частично испортить ее, поскольку размещать провод в открытом состоянии нежелательно.

Не следует устанавливать розетку позади духового шкафа. При необходимости отключить прибор, придется тянуться за его корпус.

Не рекомендуемое место установки розетки (сзади духовки)

Рекомендуемое место монтажа розетки (имеется свободный доступ к отключению духовки)

Кроме того, расстояние от духовки до стены будет довольно большим. Размещать точки питания ниже 30 см от пола также не следует, хотя нередко розетки устанавливают на нижних опорах мебельного гарнитура. Это вынужденный и небезопасный вариант, поскольку иначе разместить розетки просто негде, мешает плотно установленная мебель.

Если прорвет водопроводный шланг, появляется серьезная опасность получить удар током через лужу воды. Нельзя размещать розетки поблизости от раковины, точек слива, водопроводных труб (не менее 40 см). От газовых труб расстояние должно быть не менее 50 см. Слишком высоко размещать розетки также нецелесообразно — неудобно отключать приборы, особенно, при необходимости быстро обесточить отказавшее устройство.

Если позаботиться о правильном размещении розеток еще на стадии постройки, можно распределить кабели и точки питания оптимальным образом. Однако, на практике это бывает редко — задачей считается постройка дома и скорейшее заселение, а остальные вопросы решатся в рабочем порядке. Это вызывает необходимость периодически штробить стены, прокладывать новые кабели и менять состав электрощитка.

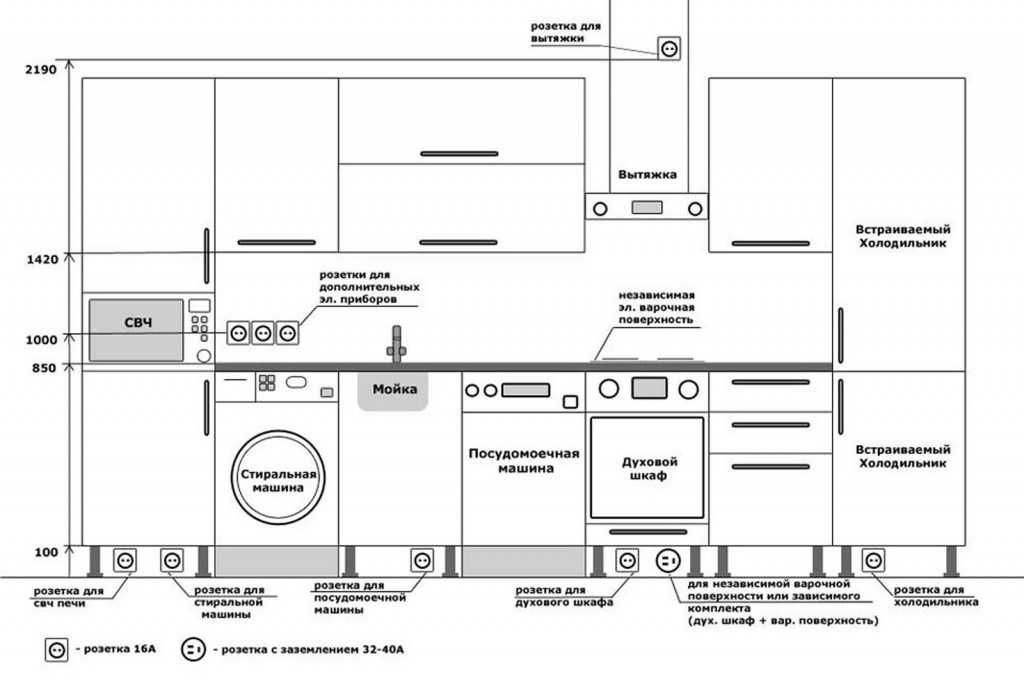

Схема размещения розеток на кухне

Когда понадобится подключить дополнительный прибор, найдется и место в нише, и возможность подключить устройство нужным проводом. Сами розетки удобнее всего устанавливать в зоне фартука — между нижним и верхним ярусом кухонного гарнитура. Здесь удобно подключать и отключать приборы, доступ к точкам питания быстрый и беспрепятственный.

Розетка для духового шкафа и варочной панели

Электрические варочные поверхности и духовые шкафы потребляют большую мощность (от 2,5 до 10 кВт). Потому, по современным правилам электробезопасности, розетка для духового шкафа требует отдельной выделенной линии электропитания от щитка.

Причём, если варочная панель и духовой шкаф предусматривают независимую установку, то для них потребуются две розетки, с отдельными точками подключения на распределительном щитке.

У многих возникает вопрос, а можно ли подключить электрический духовой шкаф от уже существующей обычной розетки, которая ранее была установлена на кухне для чайника, микроволновки и т.п.?

• Можно, главное чтобы при этом соблюдались 3 условия:
• духовка должна быть мощностью не более 3,5 кВт;
• розетка подключена трехжильным медным кабелем от щитка сечением не менее 2,5 мм2;
• в электрощите заменить обычный автомат с тепловым расцепителем на дифференциальный автомат с номинальным током не более 16 А.

По третьему условию, у некоторых могут возникнуть неудобства и небольшие проблемы. Как правило, у многих до сих пор на всю розеточную группу стоит один автомат на 16 А — 25 А, плюс еще один на освещение.

При замене единственного автомата для розеток на дифференциальный 16 А и подключении через него духовки, практически не возможно будет пользоваться другими электроприборами, пока работает духовой шкаф и готовится пища.

Здесь уже вам самостоятельно придется делать выбор, либо в пользу экономии (не прокладывать новую проводку, отдельную розетку и т.д.), либо в пользу комфорта и удобства. Оставлять в щите обычный модульный автомат без защиты от токов утечки, при подключении духового шкафа в старую розетку, не рекомендуется.

Высота установки новой розетки под духовку, должна быть не более 90 см от пола. Хотя ее также не редко ставят на уровне ножек кухни.

Самое главное здесь – удобство эксплуатации. По технике безопасности, при влажной уборке и протирке духовки мокрой тряпкой, ее обязательно нужно отключать от электросети.

И залазить каждый раз под самый низ кухни, чтобы выдернуть вилку, не всегда удобно. Кроме того, здесь нужно учесть такие возможные ситуации, как протечка воды и затопление кухни. Поэтому на 5-10 см над полом, розетку все же следует приподнять.

Основное требование по размещению розетки – не располагать ее непосредственно за духовым шкафом. Можете ее установить слева, справа или как говорилось выше – под ним, непосредственно возле пола.

Когда с местом расположения розетки определились, необходимо ее подключить.

Фазную и нулевую жилу кабеля подсоединяете на крайние контакты розетки

При этом абсолютно не важно где будет расположена фаза, а где ноль – справа или слева. Заземляющую жилу (желто-зеленую) подключаете к клемме заземления (обычно средняя)

Ставите на место рамку или декоративную крышку.

Требования к проводке

Особое внимание следует уделять качеству электрической проводки, от чего зависят безопасность и правильность функционирования всей системы

Во внимание принимают следующие факторы:
Духовой шкаф и варочную поверхность подключают через заземление. В вилке или розетке для духового шкафа должно присутствовать 3 или 5 контактов (в первом случае для сети 220 Вольт, во втором — для 380 Вольт)

В заданиях старой постройки этого условия придерживались не всегда. Однако современные требования иные, поэтому понадобится прокладка нового кабеля.
Электрическая проводка соединяется с распредкоробкой только через УЗО (устройство защитного отключения).
Оборудование небольшой мощности (до 2,5 киловатт) подключают к существующей электросети (если она отвечает современным требованиям). Для подключения мощного оборудования понадобится выделенная линия.

Оптимальное сечение кабеля — 6 квадратных миллиметров. Провод с таким сечением выдержит длительную нагрузку на уровне 10 киловатт. Рекомендуемый класс защиты автомата — C32. Если мощность панели не превышает 8 киловатт, достаточно будет кабеля с сечением 4 миллиметра и автомата с классом защиты C25.

Правильный выбор кабеля — ВВГнг или NYM. Приобретая кабель, учитывают диаметр проводника. Для провода с сечением в 4 миллиметра диаметр составит 2,26 миллиметра, а для 6-миллиметрового проводника — 2,76 миллиметра.

Данные для устройства защитного отключения на один пункт превышают номинал автомата защиты. Для устройства на 32 Ампера понадобится УЗО на 40 Ампер.

Как правильно подключить варочную панель и духовой шкаф к одной розетке: схема подключения на один кабель

Приобретая технику, важно заранее знать исходные параметры допустимой нагрузки. Варочная поверхность и духовка имеют объявленные в инструкции заводские характеристики

В том числе расчетную мощность энергопотребления. Сложением этих номиналов определяют суммарную нагрузку, которую соотносят с имеющимися величинами.

Если показатели мощности приобретаемых приборов даже незначительно превосходят допустимые, специалисты советуют проложить отдельный кабель от щитка до места установки. Варочную панель, например, подключают к существующей линии, а духовой шкаф придется подсоединить к новой.

Подключение к шине фазного провода в распределительном щите выполняется также через автоматический выключатель соответствующей мощности. Если в щите не окажется свободного места для установки автомата, приобретают дополнительный бокс необходимого размера. Его не обязательно монтировать рядом с основным распределительным щитом. Допускается установка в любом удобном месте по трассе прокладки кабеля.

Принципы подбора кабеля для дополнительной линии приведены выше

Другое важное технологическое звено  — штепсельный разъем или розетка. Этот элемент имеет те же требования по мощности, но в первую очередь важно соответствие типу или конфигурации штепсельной вилки подключаемого изделия

Несколько слов о том, что типы подключения бытовой техники повышенной мощности зачастую сильно отличаются. Кроме нескольких видов штепсельных разъемов, подключение производится также через контактные группы. Для этой цели используют клеммные коробки с винтовыми или пружинными зажимами.

Теперь вопрос, который вынесен в заголовок статьи. Как подключить варочную панель и духовой шкаф к одной розетке, если их суммарная мощность вполне соответствует техническим параметрам наличествующей на кухне силовой линии.

Использование удлинителя (так называемой переноски) исключается по требованиям безопасности. Правильный вариант — установка двойной розетки. Они в широком ассортименте представлены в специализированных магазинах.

Колодка-изолятор в таких розетках изготовлена, как правило, из специальной электро-технической керамики, детали контактов — из сплава меди и латуни достаточной толщины. Все это практически полностью исключает перегрев при подключении мощных приборов, а, следовательно, и опасность возгорания.

Единственная проблема двойных розеток скрытого или внутреннего типа — это посадочное место. Встречаются конструкции, которые потребуют замены стеновой коробки на более объемную. Но в большинстве моделей предусмотрена возможность установки в стандартную коробку. Внешние или накладные розетки таких проблем не создадут вообще.

И вновь о необходимости задействования в цепи автоматического выключателя. С учетом того, что на линии запитано уже как минимум два мощных агрегата, номиналы автомата корректируются в сторону повышения расчетной мощности. Оптимальным показателем для группы считают 32 А (по таблице 27 А).

Watch this video on YouTube

Для пользователей, у которых сеть — трехфазная, задача в корне упрощается. Возможность равномерно распределить нагрузку на домашнюю сеть решает все проблемы.

Подсоединение производится поочередным задействованием фаз для питания каждого прибора независимо друг от друга.

Схема предельно проста. Нулевая или нейтральная линия образует единую шину. Это необходимо, чтобы параллельно подключать к ней каждый из приборов. То же самое относится и к заземляющей жиле. А вот фазные провода следует подсоединять к соответствующим выводам или клеммам раздельно.

Применение клеммных (барьерных) колодок гораздо эффективней для подключения приборов к трехфазной линии. В таких устройствах конструктивно предусмотрены объединяющие шины по всем контактным группам. Главное — не забыть проверить надежность каждого из контактов.

Надежность соединения достигается к тому же использованием обжимных насадок или гильз. Даже тот факт, что удаление изоляции и крепеж (обжим) такой гильзы потребуют приобретения специального инструмента, это непременно того стоит.

Отдельно стоит сказать о важности применения устройства защитного отключения (УЗО). Влажная среда, наличие металлических деталей, другие особенности кухни подразумевают дополнительную защиту всех пользователей

УЗО устанавливается на консоль электрощита или в отдельный бокс в цепи силовой кухонной линии. Порог чувствительности для срабатывания УЗО не должен превышать 10 мА.

Watch this video on YouTube

Возможные ошибки

Иногда мастера допускают такие огрехи при установке розеток под духовой шкаф:

• Прокладывают отдельный провод, выполняя заземление точки питания на трубы и стояки. Это опасно для жизни.
• Подключают на контур питания духового шкафа иные бытовые кухонные приборы. Это провоцирует аварийные ситуации.
• Подключают трехфазные модели техники к однофазной линии электрики. Часть конфорок варочной поверхности будет заблокировано, а их индикаторы покажут остатки тепла.

Чтобы правильно подобрать розетку для духового шкафа, нужно изначально ознакомиться с технической документацией к нему. Для подключения одновременно варочной поверхности и духовки нельзя использовать двойную комбинированную розетку. Под каждый вид техники тянут отдельный мощный кабель. Если оба вида оборудования будут находиться на одной питающей линии, это приведет к срабатыванию автомата.

https://youtube.com/watch?v=9WjZorWJxRU

Чтобы приборы работали долго и бесперебойно, а вы были уверены в их безопасности и надежности, нужно правильно подключить оборудование. О том, как выбрать розетку и осуществить электромонтаж духовки, расскажет эта статья.

Какие розетки нужны для мощного оборудования

Кабель и розетку под духовой шкаф следует подбирать по мощности устройства. Ее обычно указывают в технической документации к технике. В основном духовые шкафы работают при напряжении 220/380 В. Сила тока здесь равна 25/32 А. Все зависит от того, однофазное перед мастером оборудование или трехфазное.

Чаще под мощные шкафы применяют такие розетки для плиты и духовки:

• На 16 А и 220 В. Предназначены для стандартной бытовой техники мощностью до 3,5 кВт.
• На 32А/220 В. Используются с духовыми шкафами однофазными при их мощности 3,6-7 кВт.
• На 20 А/380 В. Предназначены для трехфазной техники.

Техника безопасности

Перед установкой прибора убедитесь, что электричество отключено на входном автомате. Обязательно соблюдайте цветовую маркировку проводов. Прежде чем подсоединять проводку, поверьте, что она подходит для данной токовой нагрузки.

В следующем видео вас ждут установка и подключение духового шкафа.

https://youtube.com/watch?v=3w0N8mCf1pE

Для начала надо открыть инструкцию к духовому шкафу и посмотреть его потребляемую мощность. Обычно она бывает в пределах от 1500 до 2500 ватт. Теперь возьмём формулу: P = UI ,где P- потребляемая мощность(1500-2500 ватт), U-напряжение сети(220 вольт), I-сила тока( неизвестна). Теперь из этой формулы выводим: I = P:U, 2500:220=12 ампер. 12 ампер, это сила тока, которая возникнет при включении вашего прибора. Теперь посмотрим, что нам предлагается в магазине. В продаже имеются розетки рассчитанные на 6,10,16 ампер и более. Поэтому выбираем евророзетку на 16 ампер. Они бывают накладными и внутренними. Контактная колодка у таких розеток керамическая, а не пластмассовая. Обратитесь к продавцу, он должен разбираться, а на упаковке и на самой розетке написано: 16 ампер,250 вольт.

Отдельные требования предъявляются и к проводке, а так же к автомату, розетка может выдержать нагрузку, а проводка нет или автомат будет вышибать при включении духового шкафа и ещё каких нибудь потребителей. Но это другой ответ, про розетку я все объяснил.

Прежде всего розетки для духового шкафа должны быть с заземлением и присоединены отдельно с квартирного щитка.

И это связано с большой потребляемой мощностью до 10 кВт. В данном случае проверено, что отклонение от этих норм может привести к повреждению электропроводки.

А теперь конкретно о вилке и розетке.

Как уже было сказано, то заземление необходимо.

И поэтому штырьков в вилках и дырочек в розетке должно быть либо три, либо пять. И вот как выглядят вилки и розетки для подключения духового шкафа.

Так что резюмируем сказанное выше.

• заземление оюязательно.
• отдельное присоединение к квартирному щитку.
• заземление должно быть надежным.

Да, к сожалению автор вопроса не указал самую основную характеристику духового шкафа — его мощность.

Теперь придется рассматривать многие варианты.

Основная масса духовых шкафов делается производителями в мощностных рамках от 2 до 4 киловатт. Это самый ходовой класс бытовых духовых шкафов. Менее востребованы духовые шкафы от 4 до 6 киловатт, и еще реже покупают от 6 до 10 киловатт.

В любом случае нам нужно точная характеристика! Для этого заглядываем в паспорт изделия (в графу общая потребляемая мощность) и обязательно «общая» а не мощность каждого из нагревательных элементов — нижнего ТЭНа, нижнего ТЭНа, гриля и т.п. в отдельности! Или же смотрим на табличку-паспорт приклеенную(приклепа­ нную) обычно с задней стороны шкафа.

Но допустим ваш духовой шкаф из первого класса энергопотребления — 2-4 кВт. Если общая мощность вашего духового шкафа не превышает 3000 Ватт (3 кВт) то вы спокойно можете пользоваться им включив в штатную розетку рассчитанную на 16 Ампер. Максимально возможная продолжительная нагрузка для такой розетки 3,5 киловатта, но лучше иметь запас по мощности. Розетка обязательно должна быть с заземляющим контактом!

Если мощность вашего шкафа выше 3 киловатт, то соответственно и розетка должна быть мощнее. Следующий «шаг» по мощности штепселей это 32 Ампера (есть и на 25 Ампер, но они встречаются крайне редко) Розетки на 32 Ампера уже имеют иное расположение гнезд и их комплектовать уже придется своей (родной) вилкой —

Такие розетки и вилки ставятся в большинстве на электроплиты имеющие несколько конфорок и духовой шкаф, чья общая мощность может достигать 7 киловатт.

Сборка схемы подключения

Итак, все материалы готовы, можно переходить к сборке. Вот схема подключения всех приборов.

В бокс устанавливается двухполюсный автоматический выключатель. У автоматов есть одна особенность – это возможность подсоединять к ним приборы с разных сторон

То есть, неважно, куда вставляется питающий кабель, а куда отводящий.
С одной стороны к автомату присоединяются фаза и ноль от питающего провода для духовки. Так как автомат выбран на 16 А, соответственно он будет отключать духовой шкаф, если в нем появились токи большой силы.
С другой стороны точно по модулям те же фаза и ноль только по два провода

Один будет соединяться к варочной панели, второй является питающим проводом от распределительного щитка

То есть, это провод, который был соединен со старой розеткой. При этом вилку варочной панели срезают и проводят соединение напрямую к автомату. Кстати, некоторые модели плит вилками не снабжаются. А вот для духового шкафа лучше отдельную розетку установить. Она может находиться внутри бокса (шестимодульного) или быть смонтирована на стене рядом с прибором.
Остается только соединить заземляющий контур, для этого и была установлена внутрь бокса шинка. То есть, к ней одновременно соединяются заземляющий провод, идущий от распределительного щита, заземление от духового шкафа и варочной панели.

Один будет соединяться к варочной панели, второй является питающим проводом от распределительного щитка. То есть, это провод, который был соединен со старой розеткой. При этом вилку варочной панели срезают и проводят соединение напрямую к автомату. Кстати, некоторые модели плит вилками не снабжаются. А вот для духового шкафа лучше отдельную розетку установить. Она может находиться внутри бокса (шестимодульного) или быть смонтирована на стене рядом с прибором.
Остается только соединить заземляющий контур, для этого и была установлена внутрь бокса шинка. То есть, к ней одновременно соединяются заземляющий провод, идущий от распределительного щита, заземление от духового шкафа и варочной панели.

Можно провести соединение по-другому. Для этого потребуется только автомат на 16 А, через который будет подсоединяться духовка. Но в бокс придется кроме шинки для заземления установить дополнительно шину для фазы и нуля. То есть, в боксе будет три шины, поэтому для этого придется выбрать приспособление побольше. К примеру, на шесть модулей.

• К фазной шине подключаются: питающий провод (имеется в виду его фазный провод), питающий провод варочной панели и провод, подключаемый к автомату.
• К нулевой шине подключаются ноль от питающего провода, от варочной поверхности и провод, идущий на розетку для духового шкафа.
• От автомата проводится провод до розетки.

Бокс лучше установить где-нибудь внизу под цоколем кухонного гарнитура, чтобы его не было видно, и чтобы его никто не трогал.

В принципе, это самые правильные решения в этой ситуации. Но есть вариант лучше. Если делается ремонт квартиры, и решено приобрести встраиваемую технику, то оставьте старый кабель для варочной панели. А для духовки проведите новый с нужным сечением. И установите на линию отдельный автомат на 16 А. То есть, на стене у вас получатся две розетки. Каждая питает свой прибор. Это идеальный вариант для подключения духовки и варочной панели.

Добавим, что сегодня электрические цепи снабжаются защитными приборами разного вида, где автомат играет важную роль. Он отключает подачу электроэнергии на бытовую технику, если в сети образовался ток повышенной силы. От этого тока перегорают несущие электрические цепи. Но есть еще один прибор, установка которого сегодня считается обязательной. Это УЗО (устройство защитного отключения).

Необходимо он для того, чтобы человека не ударило током, когда есть пробой в электрической цепочке, и напряжение передается на металлические корпуса той же духовки или варочной панели. Дотронувшись до металла, человека бьет током. Если стоит УЗО, то он на себя забирает эти блуждающие токи. Этот защитный прибор можно установить внутри распределительного щита или около розетки, где монтировался бокс.
