Как происходит установка духового шкафа: подробная инструкция

Подключение электрической духовки

Маломощные духовки на 3-3,5 киловатта подключаются в общей электросети через евророзетки. Если последние отсутствуют в доме, то перед установкой прибора потребуется установить в щетке автомат на 25 Ампер, от которого затем нужно протянуть в кухню провод ВВГ 3х2,5.

Для более мощных устройств потребуется иная организация источника электроэнергии. Если применяются духовки на 3,5 киловатта и более, то необходимо установить в электрощитке автомат на 40 Ампер и протянуть в кухню провод ВВГ 3х4.

После этого к подведенному кабелю подсоединяется трехфазная розетка. При необходимости протягивается отдельный провод, который будет выступать в качестве заземлителя.

Безопасность

Очень важно проявить безопасность, если вы планируете подключить кухонную технику к электричеству. Это обуславливается тем, что электродуховка имеет высокое потребление энергии, и из-за этого под неё необходимо подвести дополнительную ветку, применив неповреждённый кабель с небольшим сечением

Очень важно помнить, что духовые шкафы подключаются к электричеству исключительно профессионалами. Это обуславливается такими причинами:

  • специалисты знают все нюансы этого процесса;
  • если прибор будет повреждён из-за неправильного подключения к электросети, то гарантия, данная производителем, утратит свою силу.

Стоит отметить, что для эксплуатации духового шкафа автомат является общим правилом безопасности, которого следует строго придерживаться:

  • используйте исключительно для бытового использования;
  • следите за исправностью электропроводки.

Подключение варочной панели к электрической сети своими руками

Итак, если вы решили своими руками подключить такой электроприбор, как варочная панель, внимательно изучите нижеследующие инструкции. Они предполагают, что в сети уже организована соответствующая разводка кабелей, установлены защитные автоматы и силовая розетка. В случае принятия решения о подключении бытовой техники для пищеприготовления непосредственно к электрической сети, минуя штепсельное соединение вилки и розетки, один из концов проводника подсоединяется не к вилке, а сразу на выходы защитного автомата.

Подключение варочной панели к однофазной электрической сети

Если ваше жилище обеспечивается электрической энергией посредством сети с напряжением 220 В и одной фазой, то для подключения индукционной варочной панели рекомендуем вам воспользоваться приведенным ниже алгоритмом.

  1. Подготавливаем кабель. Его длина должна соответствовать расстоянию от места установки варочной панели до силовой розетки с учетом небольшого запаса на возможные манипуляции. С концов кабеля снимается слой верхней изоляции, затем от изоляции освобождаются и окончания жил кабеля. Т.к. провода многожильные, целесообразно их обжать либо пропаять.
  2. К одному концу проводника подсоединяется штепсельная вилка. Заземляющая жила подключается к верхнему ее контакту, а к нижним – фазная и нулевая жилы.
  3. Варочная панель может иметь на выходе четыре (два фазных, один нулевой и один заземляющий), или шесть (три фазных, два нулевых и один заземляющий) контактов. С подключением варочной панели, имеющей 4 провода на выходе вы можете столкнуться, если приобрели технику фирмы Electrolux. Обычно возможные схемы подключения варочной панели к электрической сети изображены на ней самой непосредственно рядом с выходами контактов. Но, в общем-то, несложно разобраться самостоятельно в том, что при подключении данного энергоприемника к однофазной сети несколько контактов одинакового назначения необходимо соединить специальными перемычками, которые обычно идут в комплекте с варочной панелью (в случае отсутствия перемычек в комплектации их можно изготовить из кусочков провода).
  4. Далее можно осуществить подключение объединенных перемычкой фазных контактов варочной панели к другому концу фазного провода. Соответственно, нулевой выход соединяем с нулем проводника, а заземляющий – с землей проводника.
  5. Подсоединенный к варочной панели кабель закрепляем на ее корпусе специально предусмотренной для этого фиксирующей скобой. Это предотвратит лишние механические воздействия на места соединения проводников.

Подключение варочной панели к трехфазной электрической сети

Подключение варочной панели к трехфазной сети имеет некоторые отличия от подключения к однофазной. Алгоритм его будет следующим.

  1. Подготавливаем многожильный кабель по аналогии с пунктом из предыдущего раздела.
  2. Соединяем провод с вилкой. В случае с устройствами, предназначенными для трехфазной сети, нулевой проводник подключается к верхнему контакту вилки, заземляющий – к нижнему, а к центральным контактам подсоединяются фазные провода.
  3. Если варочная панель имеет шесть выводов, то два из них, которые являются нулевыми, объединяются специальной перемычкой. Далее все выходы соединяются с соответствующими жилами кабеля, к которому мы подсоединили штепсельную вилку. Если варочная панель имеет только четыре вывода, одну из фаз кабеля мы попросту не используем.
  4. Закрепляем кабель на корпусе варочной панели скобой-фиксатором.

Важно! Изложенные в данной статье алгоритмы монтажа применимы и для других электроприборов. Они так же помогут вам решить вопросы, как подключить электроплиту самостоятельно или как подключить духовой шкаф к электричеству. Теперь вы осведомлены о том, с какими трудностями вы можете столкнуться, если решите отдать предпочтение современной электрической бытовой технике для приготовления пищи

Надеемся, что использование наших рекомендаций поможет сделать эти трудности совершенно несущественными

Теперь вы осведомлены о том, с какими трудностями вы можете столкнуться, если решите отдать предпочтение современной электрической бытовой технике для приготовления пищи. Надеемся, что использование наших рекомендаций поможет сделать эти трудности совершенно несущественными.

https://youtube.com/watch?v=3w0N8mCf1pE

Установка приборов на место

Приборы, работающие на газу, подключены к газовой магистрали с помощью гибкого шланга. Основное правило при этом – правильно обеспечить полноценную герметизацию мест соединений.

Установите варочную панель на установленную столешницу. Не забудьте про уплотнитель между панелью и столешницей. При необходимости используйте дополнительную герметизацию акриловым или силиконовым герметиком. Герметик наносите тонким слоем, и так, чтобы он не выдавился из-под краев панели после ее установки (со временем будет желтеть).

Читать далее: Установка пластиковых подоконников своими руками

После закрепления варочной панели переходим к духовке. Подключенную духовку вставляем на место.

Перед тем, как выбрать встраиваемый духовой шкаф, необходимо проследить за выполнением определённых требований, соблюдение которых позволит избежать опасных ситуаций:

  • Рядом с духовым шкафом не должно находиться легковоспламеняющихся и горючих материалов (кухонные шторы, полотенца, тряпки, масло).
  • Мебель в ближней зоне духового шкафа должна выдерживать повышение окружающей температуры воздуха на 50 С.
  • Не рекомендуется размещать духовой шкаф и варочную панель рядом с холодильником или морозильной камерой.
  • Духовка должна располагаться в отдалении от источников воды в кухне.
  • Электрический духовой шкаф должен находиться вблизи от заземлённой силовой розетки, установленной на высоте более 10 см. от пола.

Определяя, в каком месте кухни и на какой высоте установить духовой шкаф, необходимо рассмотреть следующие варианты размещения:

Традиционное размещение духовки, при этом расположение варочной поверхности над духовым шкафом не является обязательным. Такой вариант чаще всего используется в небольших кухнях, где мало рабочих поверхностей, и не имеет альтернативы для маленьких.

Шкафы колонны

Обычно такое размещение используется в просторной кухне, где имеется достаточно места для установки дополнительных высоких шкафов.

Важно!

Решая, на какой высоте установить духовой шкаф, необходимо учитывать следующее. Высокое размещение духового шкафа даёт ряд преимуществ: его легче мыть и обслуживать, он безопасен для маленьких детей, проще доставать блюда и следить за процессом готовки.

В остов

В просторной кухне с размещенной посередине варочной плитой логично будет установить духовой шкаф в остов непосредственно. Вариант наиболее пригоден в семьях без маленьких детей и редкой готовке.

Монтаж устройства защитного отключения

На линии для подключения духовки помимо защитного автомата рекомендуют устанавливать устройство защитного отключения (УЗО). Этот процесс следует доверить квалифицированному мастеру.

С помощью автомата защищают проводку от перегрева и токов короткого замыкания. УЗО обеспечивает защиту пользователя. Если произойдет пробой изоляции на землю, прикосновение к фазному проводу, оно отключит электропитание. Мощность автомата вычисляют, учитывая потребляемую техникой силу тока. Когда вместе с духовым шкафом подсоединяют варочную панель, его подбирают исходя из общей мощности устройств. Параметры УЗО должны быть на один шаг выше, чем номинал автомата. Например, если установлен автомат на 25 А, УЗО подбирают на 32 А. По второму параметру — ток отсечки — отбор производят следующим образом. Если к линии подсоединен один прибор, выбирают 10 мА. Для установки подходит класс А и В. Не рекомендуют использовать класс АС, т. к. он не обеспечивает должную степень безопасности.

Установка встроенного духового шкафа

Если вы въезжаете в новую квартиру, наилучшим вариантом будет покупка кухонного мебельного комплекта с уже установленными варочной плитой и духовкой. Монтаж комплекта желательно поручить профессионалам. Если же вы решили самостоятельно установить встраиваемый электрический духовой шкаф, необходимо соблюдать определенные правила.

Прежде всего, нужно знать, что духовые шкафы разделяются на две категории:

  • Независимые.
  • Зависимые.

Что учесть в модели каждого из этих типов, чтобы правильно установить встраиваемый электрический духовой шкаф:

  1. Независимые духовые шкафы можно разместить в любом месте, выбранном вами. Это — полностью автономная конструкция.
  2. Зависимые духовки соединены с варочной панелью. Такие устройства продаются в комплекте, причем варочную панель монтируют сверху, а духовой шкаф внизу. Это устраивает далеко не всех, поэтому автономные духовки становятся все популярнее.

Как установить духовой шкаф самостоятельно?

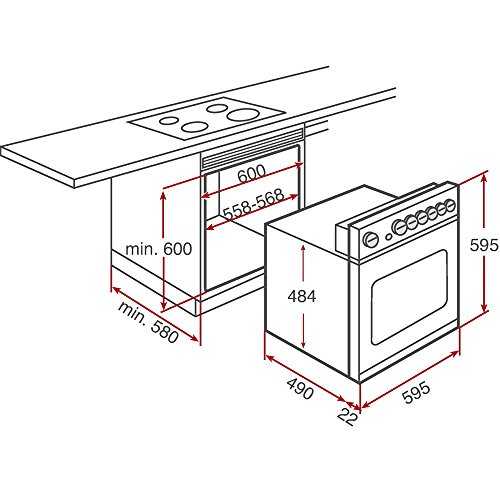

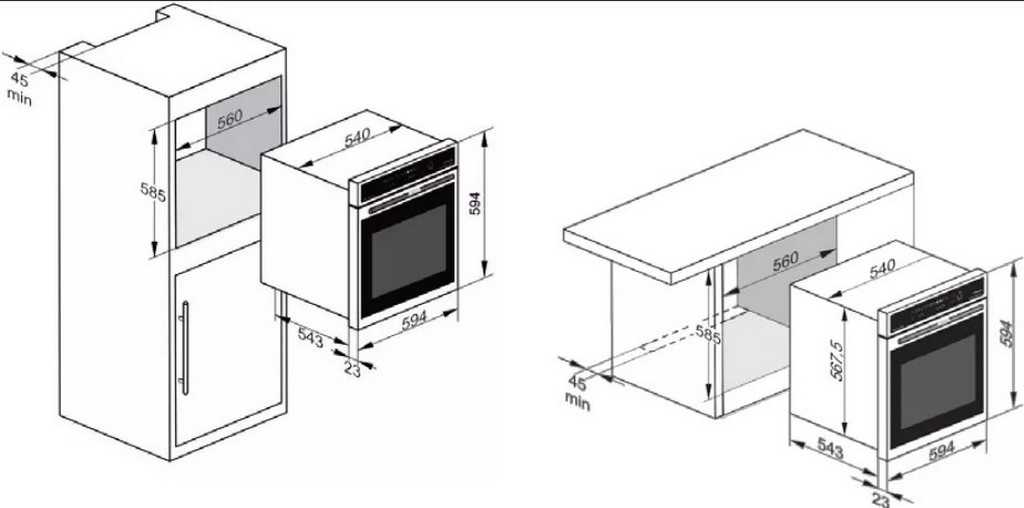

Так как духовой шкаф при работе выделяет с поверхностей большое количество теплоты, между стенками шкафа и ниши необходимо предусмотреть вентиляционные зазоры:

  • Расстояние между полом ниши и дном электродуховки составляет 8,5-9,5 см.
  • Расстояние между боковыми стенками ниши и духовки должно составлять не менее 0,5 см с каждой стороны.
  • Минимальная ширина вентиляционного зазора между задними стенками ниши и духового шкафа составляет 4,0 см.

Порядок подключения

Итак, духовка установлена. Теперь можно подумать и о том, как подключить духовку. Так как духовой шкаф потребляет большую мощность, самым ответственным моментом является прокладывание трехжильного медного провода от силового щитка до розетки электродуховки.

Какие правила здесь соблюдать:

  • При мощности духового шкафа 3-3,5 кВт величина тока потребления будет не меньше, чем 16 А. В силовом щитке необходимо поставить отдельный автомат, рассчитанный на 25 А. Он работает только на включение духовки. Прокладка провода производится в кабель-канале. Тип провода — ВВГ-3Х2,5.
  • При мощности встраиваемого духового шкафа большей, чем 3,5 кВт, величина тока потребления будет составлять порядка 32 А. Понадобится автомат, рассчитанный на 40А, с использованием провода ВВГ-3Х4,0.

Дополнительные правила и требования:

  1. Устанавливают трехконтактную розетку на 3-жильный кабель, протянутый на кухню. Розетка имеет 3 клеммы: ноль, фазу и землю.
  2. Если для проводки использована двухпроводная схема (“земля” отсутствует), необходимо пригласить специалиста, чтобы он провел на ваш щиток “землю”.

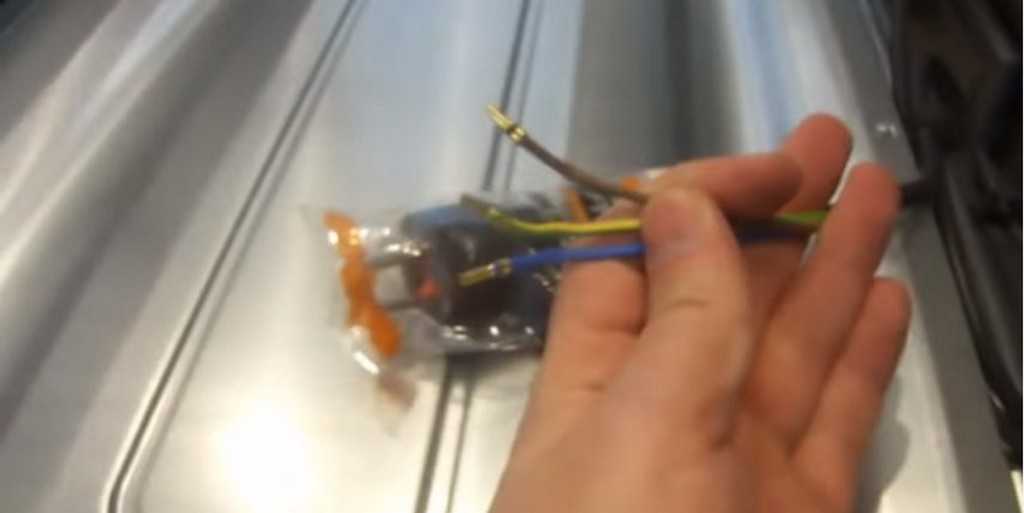

  3. Электродуховка, в зависимости от конкретной модели, может иметь разъем на 3 контакта для подсоединения силового кабеля или клеммник, снабженный винтами. Винты снабжены маркировками нуля, фазы и земли, но эту работу необходимо выполнить с максимальной аккуратностью.

Монтаж устройства защитного отключения (УЗО).

Перед тем, как включить кабель, необходимо убедиться, что он способен выдержать токовую нагрузку. Итак, мощность подключения духового шкафа — что это? Параметры мощности определяют скорость и эффективность нагрева, а также потребляемое количество энергии. Но этот фактор будет влиять и на особенности подключения:

  • При мощности духового шкафа 3,5 кВт применяют трехжильный медный кабель с сечением 2,5 квадратных миллиметров.
  • Для электрических духовок мощностью более 3,5 кВт используют проводник в 4 квадратных миллиметра сечения.

Как подготовить нишу и электрику

Большинство современных кухонных гарнитуров имеют в выделенной для духового шкафа нише специальные бортики. Они, как правило, уже смонтированы при производстве — к ним непосредственно и крепится прибор.

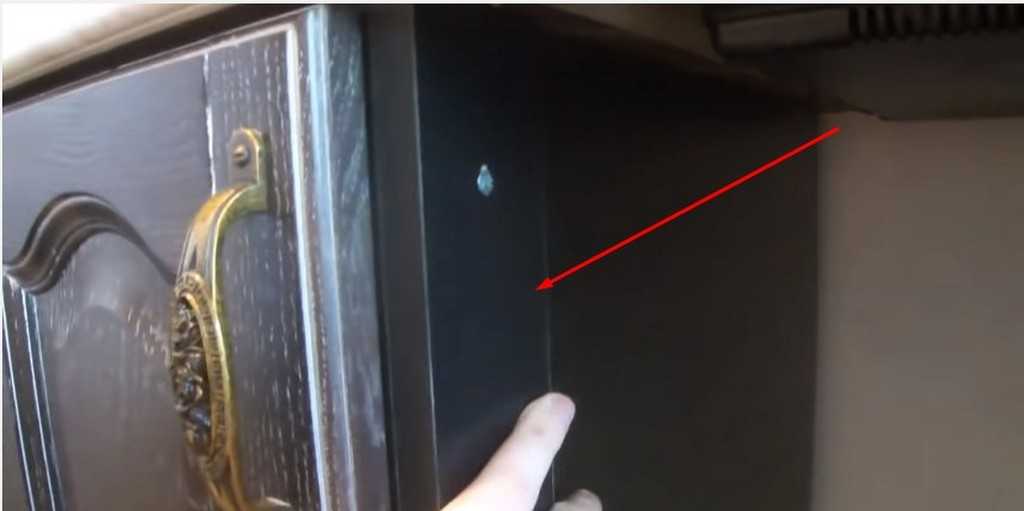

Если же бортиков в вашей комплектации нет, то не беда — на работу это никак не влияет. Просто устанавливайте духовку как есть. Она все равно займет свое место в нише и будет надежно в ней зафиксирована.

В некоторых модулях присутствует по умолчанию задняя стенка. Вы можете ее либо снять, либо просто сделать в ней отверстие для проводки. При монтаже в целях вентиляции должно соблюдаться расстояние от шкафа до стенки  — 5 см.

Ей, кстати, нужно уделить особое внимание. Вам понадобится отдельный электрический кабель с сечением 2,5 мм как минимум

Он будет идти от распределительной коробки  — его можно подключать напрямую к проводам, что идут от шкафа.

Есть и другой вариант: оборудовать для него отдельную 16-амперную розетку, способную выдерживать около 4 кВт — духовой шкаф потребляет довольно много, поэтому нужно обеспечить ему возможность для реализации такой мощности.

В таком случае вам понадобится еще вилка с заземлением, которая и подключается на штатную трехжильную проводку духового шкафа через изолированную скрутку.

Розетку размещайте не слишком низко — минимум 10 сантиметров от уровня пола.

Многие специалисты не рекомендуют использовать прямую грубую скрутку, указывая на то, что провода должны соединяться между собой исключительно винтовыми клеммниками.

Впрочем, все мы понимаем, что идеальные условия бывают не всегда. Если ремонт на кухне идет с нуля — постарайтесь учесть все нюансы. Если духовой шкаф нужно встроить в уже готовый кухонный гарнитур — делайте как получается.

Подключение

Особое внимание нужно уделить электропроводке
, в том случае если устанавливаемый духовой шкаф электрический. Сечение провода должно соответствовать мощности устройства

Также нужно решить, как вы будете подключать прибор: напрямую к проводу или же в розетку.

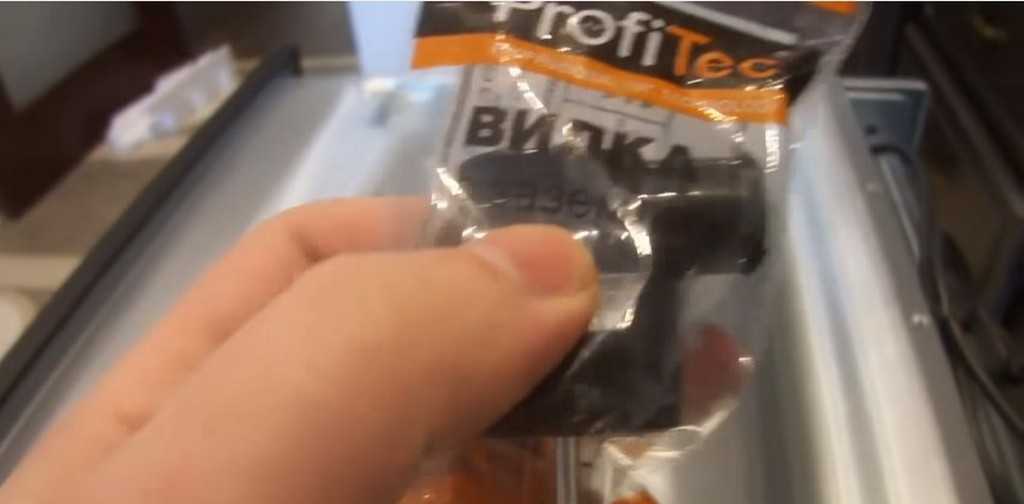

При выборе второго способа подключения, вам понадобится вилка (обычной здесь не обойтись, из-за высокой мощности духовки) на 40А с заземлением. Ее нужно раскрутить. Затем зачистить трехжильный кабель. Синий и красный провода нужно подсоединить к контактным группам «фаза» и «ноль», а оставшийся белый закрепляем в разъеме «заземление» (цвета проводов могут быть разными). Собираем вилку, которую затем включаем в розетку, способную выдержать мощность электрической духовки.

Маркировка кабелей электрической духовки

Теперь духовку вставляем в нишу. Придерживаемся вышеописанных отступов. Далее, встроенный духовой шкаф, нужно закрепить. Для этого открываем дверку устройства и находим отверстия для крепления. При помощи шуруповерта или крестовой отвертки и четырех саморезов прикручиваем электродуховку к стенкам ниши. Встраиваемый электрический духовой шкаф готов к эксплуатации!

При помощи гибкого газового шланга он подсоединит духовку к газовой трубе. В таком случае устройство устанавливается не менее чем в 1,2 метра от источника газа. Но и здесь не обойтись без электричества, ведь без него не будет работать поджиг и освещение.

Неважно, от какого источника питания работает устройство, перед первым применением его следует прокалить в течение получаса.
Затем, после окончательного остывания, вымыть все стенки прибора и вытереть влажной тканью. Приобретайте многофункциональные встраиваемые духовые шкафы и наслаждайтесь процессом приготовления любимых блюд!

Приобретайте многофункциональные встраиваемые духовые шкафы и наслаждайтесь процессом приготовления любимых блюд!

На кухне такая вещь, как духовка выручает хозяек, когда они хотят приготовить что-нибудь вкусненькое. Но любая техника требует установки. Но как установить правильно духовой шкаф самостоятельно? Для этого нужно его установить и подключить к газу или электричеству.

Так называемые «духовки» бывают двух видов. Первый из них – автономные или независимые духовые шкафы. Их функционирование зависит только от них самих и не от чего больше. Второй вариант – не автономные. Такой вид духовых шкафов, электрически связываться с основной варочной панелью. В этом случае снизу располагается духовка, а сверху варочная плита. Установка встраиваемого духового шкафа своими руками не отличается ничем принципиальным от установки обычной духовки.

Установка духового шкафа своими руками начинается с того, что освобождается и выравнивается то место, где будет располагаться духовка.

Так же следует отметить, что между духовым шкафом и просто любой варочной поверхностью и стеной должна существовать воздушная прослойка. Не секрет, что при контакте с высокими температурами близкое расположение стены и мебели никакого полезного воздействия на ваш интерьер не окажет. В среднем толщина зазора должна составлять: от задней стены — 4 см, от соседних шкафов -0,5 см, от пола – 8-9 см.

Как известно, духовой шкаф может работать как на газу, так и за счет электричества. В первом случае необходимо обеспечить систему газоснабжения и не нарушить ее целостность. Рекомендовано располагать газовый шкаф на расстоянии 1,2 метров от непосредственного источника газа.

Второй вариант — шкаф электрический. В плане самостоятельной установки он более простой, так как электрическую духовку проще подключить к электросети. Как подключить духовой шкаф к электричеству? Розетку, куда подсоединяются провода, лучше всего располагать на расстоянии не ниже, чем 10 см от пола. Розетка должна выдержать силу тока не менее 40 амперам.

Подключить духовой шкаф своими руками к газовой магистрали с помощью гибкого шланга. Соблюдается основательная герметизация мест соединения специального крана и выходного штуцера. Следует учесть, что такую работу рекомендуется выполнять сотрудникам газовой службы. Более того, без их личного вмешательства не разрешено подключение духового шкафа в газовую магистраль.

  • Оборудование установить и закрепить. В линию поставки газа вкручивается до самого упора соединительная часть трубопровода. Делается это с помощью специального газового ключа для работы с трубами.
  • Расширяющий конец трубы подкручивается к смонтированному трубопроводу. Другой же конец присоединяется к выпускному клапану, расположенному в стенке.
  • С помощью ключа каждый из концов трубы закручивается и затягивается.
