Как не ошибиться при покупке роутера на примере mikrotik hap ac²

Переходим на 5 GHz домашнего интернета вместе с MikroTik hAP AC +7

  • 17.05.16 04:48


MistaTwista

#275586

Гиктаймс

15100

Операционные системы, Сетевое оборудование, Linux

Чуть меньше года назад я познакомился с моим верным помощником – WiFi роутером MikroTik hAP lite, который, не привлекая к себе внимания, раздавал интернет в моей квартире. Самое главное в подобного типа устройствах, на мой взгляд, чтобы ты не вспоминал об их существовании. Ты работаешь, они работают – гармония. Единственное, что мне мешало – периодические перебои со скоростью, связанные с загрузкой WiFi сети на частоте 2,4 GHz. Менять роутер я не хотел, т.к

он мне нравился и временным решением стало пробрасывание кабеля до важного стационарного компьютера. Повлиять на зашумленный радиоэфир в больших домах не получится, можно только перейти на менее загруженные частоты, а их небыло

И наконец-то свершилось! Мой hAP lite обзавёлся старшими братьями: MikroTik hAP AC lite и MikroTik hAP AC, о которых я и хочу рассказать.

Вкратце, это всё тот же Routerboard под управлением RouterOS, но устройства теперь поддерживают два WiFi диапазона – 5 GHz и 2 GHz.

Сравнительная таблица

MikroTik hAP lite hAP AC lite hAP AC
WiFi 2,4 GHz (dual chain) 2,4 GHz (dual chain) и 5 GHz (single chain) 2,4 GHz (triple chain) и 5 GHz (triple chain)
Wireless chip QCA9531 QCA9887/QCA9531 QCA9880/QCA9558
Wireless standards 802.11b/g/n 802.11a/n/ac / 802.11b/g/n 802.11a/n/ac/802.11b/g/n
LAN 4 x 100 M/b 5 x 100 M/b (PoE) 5 x 1000 M/b (PoE)
USB + +
CPU 650 MHz 650 MHz 720 MHz
RAM 32 64 128

Обзор MikroTik hAP ac²

Упакован роутер в простую коробку из перерабатываемого картона, а PoE-инжектор и вовсе в простой пакетик.


MikroTik hAP ac² – упаковка

Внутри коробки находится сам роутер, прозрачная подставка – она же выполняет роль монтажной пластины при креплении на стену, блок питания, пара дюбелей и пара бумажек.


MikroTik hAP ac² – внутри коробки

Блок питания 24V, 800mA


MikroTik hAP ac² – блок питания

Интересно сделана нумерация портов на лицевой панели – в виде игральных костей


MikroTik hAP ac² – лицевая панель

Со стороны ethernet портов всё стандартно, единственно первый порт поддерживает PoE-In и ещё зачем то подписан как Internet, хотя какой из портов использовать как WAN-порт решать только вам. Здесь же расположен разъём для блока питания 12-28V, кнопка reset/wps и индикатор питания.


MikroTik hAP ac² – задняя панель

С левой стороны (или с правой?) располагается USB разъём для подключения 3G-LTE модема и программируемая кнопка Mode, на нажатие которой можно запрограммировать выполнение любого скрипта.


MikroTik hAP ac² – левая сторона

Так как никогда до этого дел с PoE не имел, то первым делом решил попробовать запитать роутер через PoE-инжектор MikroTik RBGPOE от родного блока питания – оно работает ))


MikriTik hAP ac² – PoE In

Ну и ещё парочка фотографий просто для сравнения с Asus RT-N65U

  • MikriTik hAP ac² vs Asus RT-N65U

  • MikriTik hAP ac² vs Asus RT-N65U

Хитрости Mikrotik для идеальной работы wi-fi и интернет

Поделюсь с Вами одной интересной хитростью, которая легко решит проблему работы с wi-fi и интернетом в Вашем офисе или к квартире полностью. И название этой хитрости — Queues.

С помощью Queues мы можем убрать проблему торрентов, скачивальщиков и так далее. Проблема очень известна, но давайте рассмотрим пример.

Чтобы этого не произошло, мы настроим деление трафика по нужности и программисты компании Mikrotik запрятали от Вас эту функцию в Queues — очередь трафика.

Queues в Mikrotik

Давайте создадим правило очереди трафика для правильной приоретизации трафика, чтобы он делился по необходимой скорости для каждого клиента сети.

Во все лимиты ставим скорость из расчета скорость тарифа -7-10%, иначе ограничение не будет срабатывать. Burst Time лучше поставить 0-2 секунды.

Во вкладке Advanced необходимо выбрать всё так, как показано на скриншоте ниже.

А именно, для Target Upload мы выбираем Queue Type «pcq-upload-default», а для Target Download выбираем «pcq-download-default».

Для проверки работы очереди трафика можете попробовать скачать что-то на компьютере и в тоже время зайти на youtube и запустить видео в максимальном качестве на другом устройстве. Больше проблемы с работой в таком сценарии не будет.

Настройка WiFi

В беспроводных интерфейсах вместо одного вы обнаружите сразу 2 устройства, на 2 и на 5 гигагерц соответственно.

Их можно настроить на один SSID, тогда ваши клиентские устройства сами будут решать к какому подключиться. Я предпочёл создать 2 сети. Тех, кто умеет подключил к 5GHz насильно, кто не умеет пошли на 2,4 GHz. Был удивлён, что мой старичок iPhone 4 не умеет. Сеть одна, все устройства видят друг друга, но можно и разделить.

Если к вам часто приходят гости и просят ключ от WiFi, а делиться своей сетью вы не хотите, легко можно сделать виртуальную точку доступа:

  1. Добавим её в беспроводных устройствах:
  1. Создадим для неё отдельный профиль безопасности со своим ключом:
  1. Выделим подсеть для гостей:
  2. Закроем свою сеть от гостевой настройками файрвола (не забудьте выбрать action: drop):
  3. Включим DHCP сервер и укажем гостевое адресное пространство (DHCP Setup задаст пару вопросов и сам всё сделает):

Выводы

Пожалуй, на данный момент, это самые функциональные двухдиапазонные маршрутизаторы «из коробки» по весьма доступной цене. MikroTik hAP AC безусловно мощнее своих младших братьев и стоит своих денег. Не стал выкладывать какие-то замеры скорости, всё равно у вас будет всё иначе, т.к. состояние сети, потребители и расположение перегородок отличаются от случая к случаю. На форуме MikroTik были замеры, которые вам, возможно, помогут. Не забываем про позиционирование устройств – это SOHO, не зря MikroTik даже внешние антенны прячет и говорит, что в обычных условиях изменения не потребуются.

Использование двухдиапазонных устройств может быть очень полезно при построении беспроводных сетей, когда нет возможности прокладывать кабель (например, большая квартира, дом или офис после ремонта). Если строить такую сеть только на частотах 2,4GHz и каждый роутер использовать в качестве репиттера и точки доступа, высокой производительности не добиться. В данном варианте можно построить транспортный уровень на 5GHz, а клиентов подключить на 2,4GHz.

Я уже рассказывал в об основных плюсах и минусах этого малыша. Представленные сегодня устройства исправляют основной минус, озвученный тогда.

Поставленную задачу я решил. На основных девайсах переключился на 5GHz, на которых, в отличие от 2,4GHz, работаю пока я один. Благо и провайдер не подводит, и обновленный роутер прекрасно справляется с задачей.

AC не играет большой роли, но кое-что надо учесть

Вендоры беспроводных маршрутизаторов хвастаются максимальной пропускной способностью своих устройств. На рынке представлены модели AC1200, AC1900 и даже AC5400. Реальную скорость это не отражает, лишь сумму всех полос (в мегабитах в секунду), на которых данная модель излучает сигнал. Величина скорее теоретическая, но ниже AC1200 покупать не следует.

Если вам предлагается модель AC750, AC900 или с еще более низким показателем, то речь идет об устаревшем устройстве и, соответственно, устаревшей технологии. Подобное решение будет не лучшим выбором для современного умного дома, где важны скорость, безопасность и стабильность, а также возможность подключать большое число устройств.

Основные характеристики MikroTik hAP ac²

  • Полное название: RBD52G-5HacD2HnD-TC
  • Габариты: 34мм x 119мм x 98мм
  • Операционная система: RouterOS

Процессор:

  • Архитектура: ARM 32bit
  • Модель: IPQ-4018
  • Количество ядер: 4
  • Частота: 716 MHz

Память:

  • Объем оперативной памяти: 128 MB
  • Объем встроенной памяти: 16 MB

Беспроводная связь:

  • AC speed: AC1200
  • Стандарт беспроводной связи: 802.11a/b/g/n/ac, частота 2.4 / 5 ГГц
  • Мощность передатчика: 27 dBM
  • Количество внутренних антенн: 4 x 2.5 dBi

Интерфейсы:

  • Количество 10/100/1000 Ethernet портов: 5
  • Количество USB портов: 1
  • Возможность подключения 3G-модема: да
  • Возможность подключения LTE-модема: да
  • PoE in: Passive PoE

Приложение для телефона

Еще недавно управление устройством через веб-браузер считалось достаточным. Но его трудно назвать удобным. Многим такой интерфейс представляется неудобным. И производители роутеров разработали приложения для смартфонов. Эти программы могут использоваться для настройки маршрутизаторов.

Здесь важно учесть, что подходы компаний к разработке такого софта заметно различаются. В некоторых вы сможете поменять только базовые настройки, к примеру, пароль беспроводной сети

Другие же предлагают вам возможность настроить большинство функций.

Для того, чтобы приложение работало, необходимо, чтобы смартфон, на котором оно установлено, был подключен к сети Wi-Fi. Таким образом, использовать программу настроек вы сможете только находясь вблизи от устройства. Если вас интересует функция удаленного управления из любого места через интернет, то перед покупкой модели нужно интересоваться, предусмотрена ли она.

Домашние роутеры — устройства сложные

Знать о их скрытых возможностях очень важно, поскольку от этих устройств во многом зависит комфорт и безопасность вашей работы в интернете

Распаковка и обзор MikroTik hAP ac²:

Настройка и оптимизация wi-fi 2Ghz диапазона на Mikrotik

На всех утройствах Mikrotik настройки будут одинаковые. Я их испробовал на RB951, RB751 на hap AC и hap AC lite.

Для начала в программе Winbox, через которую мы подключаемся к Mikrotik перейдем в Wireless на вкладку Wireless.

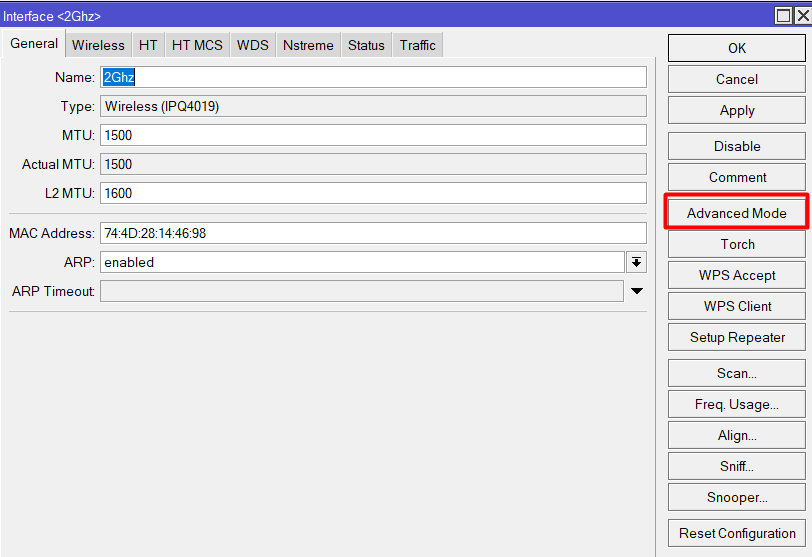

Не забудьте выбрать Advaced Mode при настройке Wi-Fi, как показано на скриншоте выше.

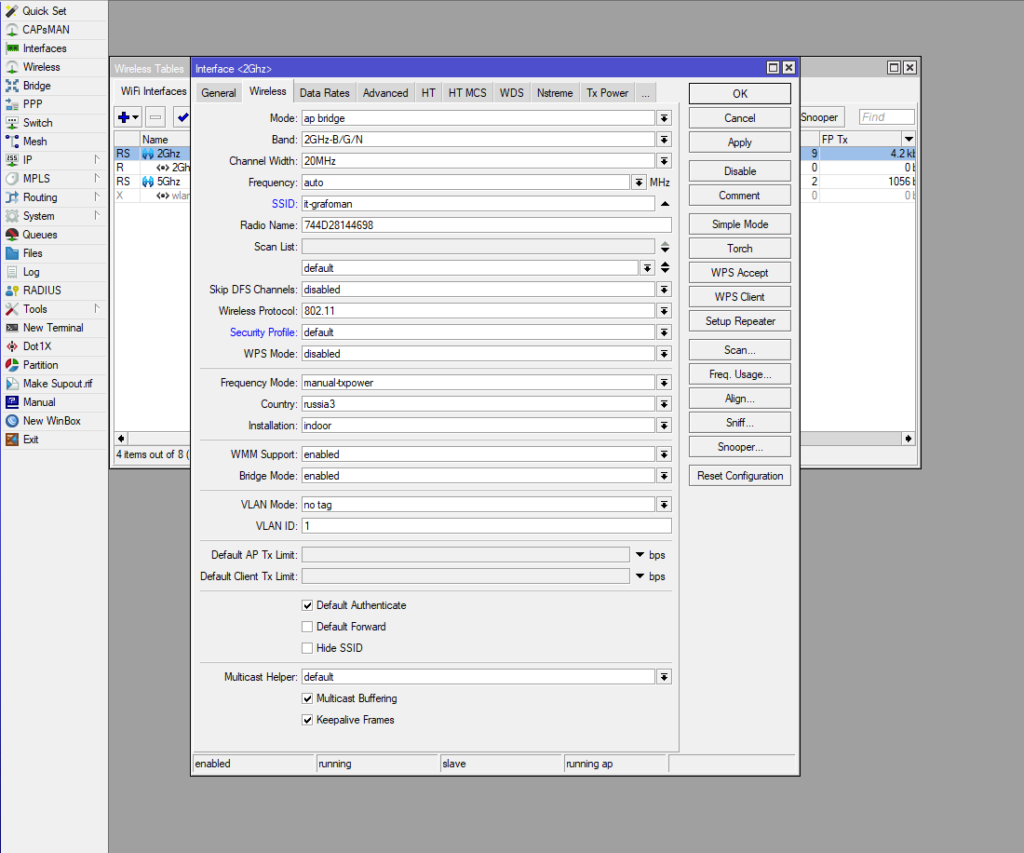

Вкладка Wireless

Настройка wi-fi 2ghz на микротике

Вы можете сразу установить все настройки со скриншота, кроме SSID, Radio Name и Security Profile. Эти настройки индивидуальны и скорее всего у Вас уже настроен Security Profile и SSID, если Вы пытаетесь оптимизировать сигнал вай-фай. Опишу все действия.

Band: 2Ghz-B/G/N выбираем для того, чтобы к Вашему Wi-Fi могли подключиться как старые, так и новые устройства.

Channel Width: 20Mhz для максимального охвата. Данная ширина канала покрывает больше, чем остальные и проблем с тем, что девайс будет видеть микротик, а микротик не будет видеть девайса из-за слабого передатчика в нем не будет.

Frequency: auto Здесь программисты Mikrotik продумали всё за нас. Каждое включение интерфейса роутер или точка доступа будут сканировать каналы и выбирать менее загруженный. Поверьте, если Вы не хотите каждый месяц лазить в настройки — лучше установить auto.

Wireless Protocol: 802.11 для полной совместимости со всеми устройствами. Если выбрать any — в некоторых девайсах могут быть разногласия и точка доступа захочет использовать собственный протокол, из-за чего девайс подключится к сети не сразу.

WPS Mode: Disabled для безопасности. На данный момент многими признано, что использование WPS небезопасно и неудобно.

Frequency Mode: manual-txpower чтобы выбрать одну мощность сигнала для всех рейтов. Так сохранится доступность точки доступа или роутера по всему радиусу действия.

Country: russia3 чтобы не нарушать законы РФ по мощности передатчиков и доступных каналов Wi-Fi. С выбором russia3 будьте уверены, что все устройства будут работать с Вашим вай-фаем.

Installation: indoor даст понять устройству, что возможны помехи из-за стен и других устройств.

WMM Support: enabled для определения трафика и приоретизации. При просмотре видео или звонках через интернет приоритет будет отдаваться именно такому трафику.

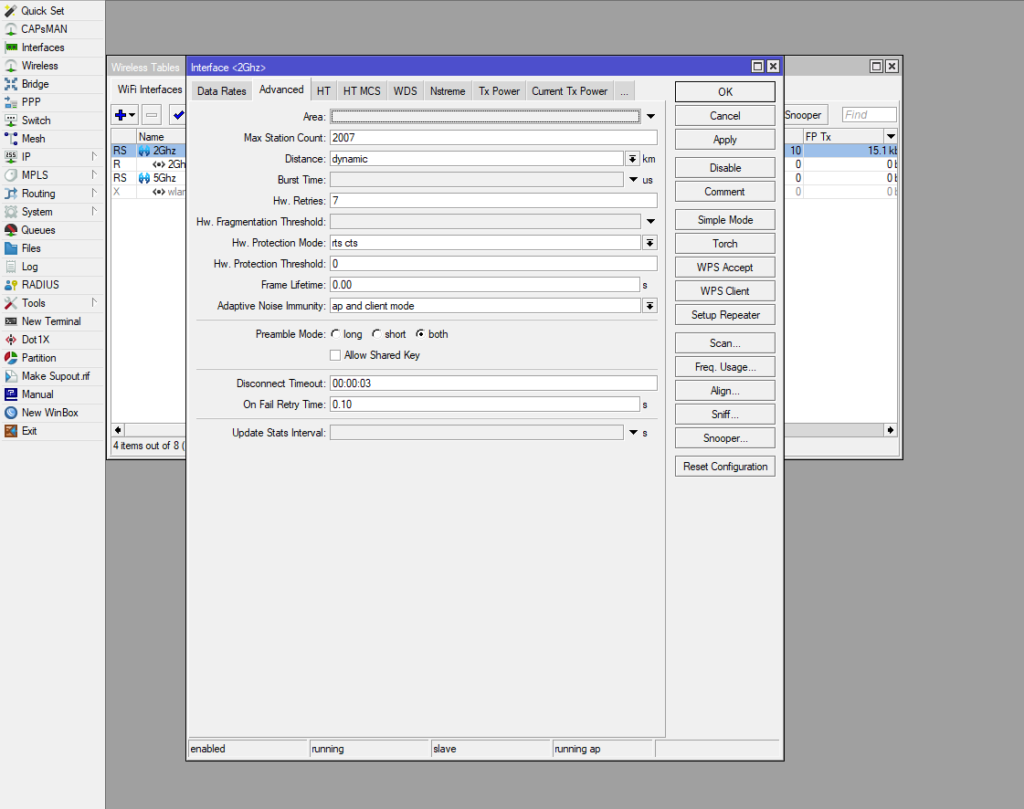

Вкладка Advanced

Настройки Advanced для Wi-Fi Микротик

Можете сразу всё поставить как на скриншоте, а так же прочитать описание ниже, что именно Вы сделали.

Distance: dynamic с этим параметром Mikrotik будет сам определять дистанцию и подстраиваться под неё.

Hw. Protection Mode: rts cts для решения проблемы «скрытого узла». Тока будет сама решать, кого в данную секунду (миллисекунду) обслужить. Если не выбирать данный параметр, то при подключении 3 и более клиентов в локальной сети через Wi-Fi могут возникать проблемы, если один клиент не попадает под радиус действия другого.

Adaptive Noise Immunity: ap and client mode Данный параметр работает только с недавно выпущенными точками доступа и позволяет точке понимать собственный отраженный от различных поверхностей сигнал и игнорировать его. Происходит снижение шума и передача данных становится эффективней.

Preamble Mode: both для возможности подключения любых устройств. Short на данный момент поддерживается не всеми передатчиками, поэтому целесообразней использовать обе преамбулы.

Вкладка HT

Вкладка HT настройки wi-fi на микротик

Всё делаем как на скриншоте. Здесь нет смысла расписывать что-либо. Скорее всего в настройках по умолчанию у Вас уже всё настроено именно так. Просто проверьте, на всякий случай, что на всех «chain» стоят галочки.

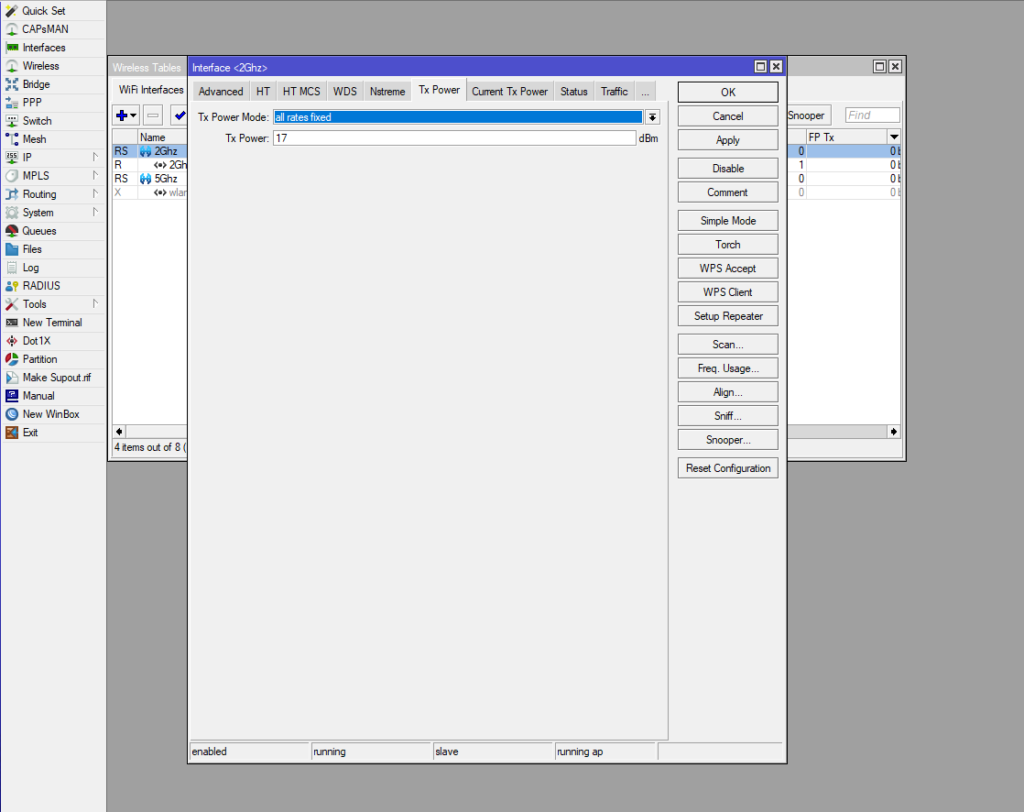

Вкладка Tx Power

Выбор мощности сигнала Tx Power Mikrotik

На складке Tx Power лучшими значениями будет «all rates fixed» и сигнал от 14 до 19dBm в зависимости от Ваших условий, здесь лучше поэкспериментировать. Низкий dBm в нужном Вам радиусе действия будет давать отличное качество передачи данных. Если поставить выше — качество сигнала ухудшится, а если ниже — радиус действия.

Это все настройки, которые необходимо оптимизировать для работы wi-fi 2Ghz на микротиках. Оцените результат, напишите комментарий. И давайте переходить к настройке 5Ghz

Тесты шлюза

Проводное подключение, NAT, Fasttrack отключен

Speedtest.net

Пинг: 8 мс Загрузка: 190 Мбит / 23,75 МБ/с (Соединение от провайдера 200 Мбит) Выгрузка: 19 Мбит / 2,37 МБ/с (Соединение к провайдеру 20 Мбит) Максимальная загрузка процессора: 22%

Все тесты производились с помощью iperf iperf -c 192.168.128.254 -w 1MB -t 30 -P 1 (с или без флага -R)

Загрузка: 827 Мбит / 103,37 МБ/с Выгрузка: 849 Мбит / 106,12 МБ/с Максимальная загрузка процессора при загрузке: 100% Максимальная загрузка процессора при выгрузке: 100%

iperf -c 192.168.128.254 -w 1MB -t 30 -P 4 (с или без флага -R)

Загрузка: 756 Мбит / 94,50 МБ/с Upload: 801 Мбит / 100,12 МБ/с Максимальная загрузка процессора при загрузке: 100% Максимальная загрузка процессора при выгрузке: 100%

iperf -c 192.168.128.254 -w 1MB -t 30 -P 8 (с или без флага -R)

Загрузка: 735 Мбит / 91,87 МБ/с Выгрузка: 803 Мбит / 100,37 МБ/с Максимальная загрузка процессора при загрузке: 100% Максимальная загрузка процессора при выгрузке: 100%

iperf -c 192.168.128.254 -w 1MB -t 30 -P 16 (с или без флага -R)

Загрузка: 715 Мбит / 89,37 МБ/с Выгрузка: 793 Мбит / 99,12 МБ/с Максимальная загрузка процессора при загрузке: 100% Максимальная загрузка процессора при выгрузке: 100%

Как можно видеть, без Fasttrack hAP AC способен обрабатывать пакеты на скорости 700-800 МБит/с в программном режиме. Чем больше правил обработки правил используется, тем медленнее работал маршрутизатор, — ЦП является лимитирующим фактором.

Далее идут те же тесты, но с включенным Fasttrack. Остальные настройки точно совпадают.

Проводное подключение, NAT, Fasttrack включен

Speedtest.net

Пинг: 8 мс Загрузка: 190 Мбит / 23,75 МБ/с (Соединение от провайдера 200 Мбит) Выгрузка: 19 Мбит / 2,37 МБ/с (Соединение к провайдеру 20 Мбит) Максимальная загрузка процессора при загрузке: 16%

Все тесты производились с помощью iperf iperf -c 192.168.128.254 -w 1MB -t 30 -P 1 (с или без флага -R)

Загрузка: 902 Мбит / 112,75 МБ/с Выгрузка: 903 Мбит / 112,87 МБ/с Максимальная загрузка процессора при загрузке: 63% Максимальная загрузка процессора при выгрузке: 63%

iperf -c 192.168.128.254 -w 1MB -t 30 -P 4 (с или без флага -R)

Загрузка: 910 Мбит / 113,75 МБ/с Выгрузка: 910 Мбит / 113,75 МБ/с Максимальная загрузка процессора при загрузке: 65% Максимальная загрузка процессора при выгрузке: 65%

iperf -c 192.168.128.254 -w 1MB -t 30 -P 8 (с или без флага -R)

Загрузка: 911 Мбит / 113,87 МБ/с Выгрузка: 906 Мбит / 113,25 МБ/с Максимальная загрузка процессора при загрузке: 73% Максимальная загрузка процессора при выгрузке: 68%

iperf -c 192.168.128.254 -w 1MB -t 30 -P 16 (с или без флага -R)

Загрузка: 908 Мбит / 113,50 МБ/с Выгрузка: 909 Мбит / 113,62 МБ/с Максимальная загрузка процессора при загрузке: 80% Максимальная загрузка процессора при выгрузке: 69%

iperf -c 192.168.128.254 -w 1MB -t 30 -P 80 (с или без флага -R)

Загрузка: 943 Мбит / 117,87 МБ/с Выгрузка: 912 Мбит / 114,00 МБ/с Максимальная загрузка процессора при загрузке: 85% Максимальная загрузка процессора при выгрузке: 70%

Использование режима Fasttrack существенно влияет на загрузку процессора и дает заметный выигрыш в максимальной производительности. Маршрутизация гигабитного канала происходит без 100% нагрузки на процессор. Появляется возможность использовать некоторые правила для обработки трафика.

Затем я взял еще один HAP AC, поместил его в режим псевдомоста и подключил его по беспроводному каналу к другому hAP AC. В теории это сопоставимо с тем, что клиент подключается к точке доступа.

Беспроводное подключение, NAT, Fasttrack включен

Speedtest.net

Пинг: 8 мс Загрузка: 190 Мбит / 23,75 МБ/с (Соединение от провайдера 200 Мбит) Выгрузка: 19 Мбит / 2,37 МБ/с (Соединение к провайдеру 20 Мбит) Максимальная загрузка процессора при загрузке: 50%

Все тесты производились с помощью iperf iperf -c 192.168.128.254 -w 1MB -t 30 -P 4 (with or without -R)

Загрузка: 495 Мбит / 61,87 МБ/с Выгрузка: 451 Мбит / 56,37 МБ/с Максимальная загрузка процессора при загрузке: 66% Максимальная загрузка процессора при выгрузке: 97%

iperf -c 192.168.128.254 -w 1MB -t 30 -P 16 (with or without -R)

Загрузка: 519 Мбит / 64,87 МБ/с Выгрузка: 472 Мбит / 60,25 МБ/с Максимальная загрузка процессора при загрузке: 80% Максимальная загрузка процессора при выгрузке: 99%

iperf -c 192.168.128.254 -w 1MB -t 30 -P 100 (with or without -R)

Загрузка: 563 Мбит / 70,37 МБ/с Выгрузка: 480 Мбит / 60,00 МБ/с Максимальная загрузка процессора при загрузке: 90% Максимальная загрузка процессора при выгрузке: 99%

Даже при маршрутизации и выполнении трансляции адресов NAT MikroTik hAP AC остается таким же быстрым. Хотя некоторые части программного обеспечения все еще нуждаются в исправлении, обе задачи хорошо выполняются одновременно.

Богатый функционал Микротик RB941

Это крошечное устройство, с RouterOS на борту, вобрало в себя большую часть современных технологий по работе в сети.

Центральным элементом устройства является сетевой процессор QCA9531-BL3A-R с тактовой частотой 650МГц который работает в паре с 32 МБ ОЗУ. Данных возможностей хватает для обработки запросов от 2-3 человек.

Огромный функционал обеспечивается операционной системой RouterOS с 4 уровнем лицензии. Вот лишь часть функционала, поддерживаемая устройством:

  • создание виртуальных локальных сетей VLAN и других современных сетевых технологий,
  • организация шифрованных каналов VPN
  • подключение к провайдерам сети Интернет с помощью PPPoE, DHCP, Static IP,
  • поддержка технологии интеграции в единую беспроводную инфраструктуру благодаря технологии от Mikrotik — CAPsMAN,
  • контроль и ограничение сетевого трафика,
  • поддержка работы каждого порта как в режиме “коммутации”, так в режиме “маршрутизации”.

Это далеко не полный перечень возможностей оборудования с RouterOS на борту.

Ограничения лицензии 4 уровня:

Уровень лицензии 4
Цена $45
Поддержка первоначальной настройки 15 дней
Поддержка беспроводной точки доступа Wireless AP есть
Поддержка функций беспроводного клиента Wireless Client и моста Bridge есть
Поддержка протоколов RIP, OSPF, BGP есть
Количество создаваемых EoIP туннелей нет ограничений
Количество создаваемых PPPoE туннелей 200
Количество создаваемых PPTP туннелей 200
Количество создаваемых L2TP туннелей 200
Количество создаваемых OVPN туннелей 200
Количество создаваемых VLAN интерфейсов нет ограничений
Количество активных клиентов HotSpot 200
Поддержка RADIUS клиента есть
Поддержка очередей Queues нет ограничений
Организация прокси Web proxy есть
Максимальное количество активных сессий User manager 20
Максимальное количество KVM guests нет ограничений
