Что такое hdmi arc (возвратный аудиоканал)

Как подобрать корректный HDMI провод к ТВ

Выпускаются кабели HDMI с ARC технологией с 2009 года. Индекс провода должен быть от 1.4 до 2.1. В таких форматах предусмотрен двухсторонний звук. В более ранних форматах кабеля такая опция не предусматривалась.

Помимо версии (индекса), при покупке кабеля необходимо обращать внимание на тип портов (входов в телевизоре). Их выделяют четыре: STB, DVI, ARC, MHL

Они предназначены для удобства использования проводов. При этом технические характеристики самого HDMI провода не меняются.

Главные особенности портов (разъемов) в современных ТВ, компьютерах:

  • STB или Set Top Box. В такой порт можно подключить любой внешний источник сигнала, поддерживающий аудио и видео. К таким трансляторам относят приставки, игровые боксы, DVD-проигрыватели, спутниковые, цифровые тюнеры, DVD-плееры.
  • DVI или Digital Visual Interface не предполагает передачу звука, только цифровой видеосигнал. То есть сам кабель HDMI может отправлять звуковые данные, а вот DVI принимать их не способен. Используется такой разъем для подключения монитора к ПК или ТВ. Если необходим звук, то потребуется второе соединение (дополнительный провод), которое устанавливается в порты RCA, Photo-разъемы.
  • ACR – отдельный HDMI вход на современных TV. Он чаще всего имеет дополнительное буквенное обозначение. И именно он позволяет наслаждаться лучшим качеством звука.
  • MHL – протокол мобильной связи для подключения смартфона, телефона к телевизору без использования вспомогательного программного обеспечения.

Важно! Технологию ARC должен поддерживать не только ТВ, но и источник сигнала. То есть приставка, консоль для игр, ресивер, домашний кинотеатр оснащен модулем для реверсивного звукового канала

Что такое HDMI

Вход HDMI в телевизоре — это интерфейс передачи сигнала. Для этого используется отдельный протокол. Аббревиатура его названия расшифровывается как «медиа интерфейс высокой плотности», или, выражаясь понятными русскому человеку словами, интерфейс телевидения высокой четкости.

Стандартный HDMI разъем на концах кабеля имеет 19 контактов. По внешнему виду он крайне похож на знакомый всем USB, только несколько шире. Одна из сторон разъема имеет скошенные грани. Они сделаны для того, чтобы пользователь всегда вставлял кабель в гнездо правильной стороной.

Возможности HDMI протокола очень высоки.

  1. Сигнал передается в цифровом формате. Не требуются никакие промежуточные преобразования, нет потерь сигнала, снижено количество помех.
  2. Длина линии передачи может быть как угодно значительной. Технологии изготовления кабелей HDMI позволяет наращивать ее практически до бесконечности.
  3. Даже стандартный, самый дешевый провод позволяет передавать видеопоток 1080р, стандарт телевидения FullHD.
  4. Скорость передачи данных составляет до 10 Гбит/с, чего с лихвой хватает даже для современных телевизоров формата разрешения 4К.

Однако возможности протокола не ограничиваются только односторонней передачей данных видео и аудио. По тому же кабелю в режиме реального времени можно организовать обмен командными кодами и данными о состоянии между подключенными устройствами.

Сегодня существует 5 версий HDMI интерфейса. Они различаются цоколевкой контактных групп, а также скоростью передачи данных. Некоторые поддерживают трансляцию Ethernet потока, доступ в интернет или контенту с подключенных в единую сеть устройств. У отдельных решений сделан упор на высокую скорость передачи данных.

Начиная с версии 1.4, кабели HDMI поддерживают технологию Audio Return Channel. Такая возможность означает, что по ним можно отправлять обратный поток. Сегодня HDMI в телевизоре — это не только вход, но и выход, к которому подключаются другие исполнительные устройства.

Технология HDMI ARC в телевизоре

Частью спецификаций HDMI канал ARC стал в 2009 году в версии 1.4, он упрощает подключение телевизора к аудио системе.

Неважно, идет ли звуковой сигнал от встроенного ТВ-тюнера или от внешнего источника. Это может быть очень полезно, если ваша звуковая панель имеет только один вход и вы хотите подключить несколько источников

Это может быть очень полезно, если ваша звуковая панель имеет только один вход и вы хотите подключить несколько источников.

С помощью технологии ARC вы можете подключить все к тв, и телевизор отправит звук обратно на саундбар или другую внешнюю акустику.

Кроме того, он также позволяет управлять большинством подключенных устройств с помощью только пульта ДУ от телевизора.

Технология ARC вместе с CEC может упростить систему домашнего кинотеатра двумя важными способами. Первая и самая полезная функция HDMI ARC — это возможность использовать один пульт для всех наиболее распространенных функций ваших аудиоустройств.

Для этого вам может потребоваться войти в настройки вашего телеприемника и активировать CEC, обычно находящуюся в общих настройках. В зависимости от того, какой марки у вас телевизор, в пункте меню CEC могут использоваться названия, ориентированные на бренд (Anynet +, Bravia Sync и т.д.).

Вторая полезная функция ARC касается кабельного подключения. При просмотре фильмов на тв с эфира, кабельного, спутникового тюнера звук передается на внешнюю акустику через разъемы hdmi arc. И этот же кабель и разъемы используются при передаче видео с домашнего ресивера на тв.

Так нам не нужно подключать отдельный кабель для передачи аудио с тв на акустику, сигнал идет через порт ARC. Для отдельного подключения аудио берут оптический аудиошнур S/PDIF или аудио RCA.


Подключение без ARC

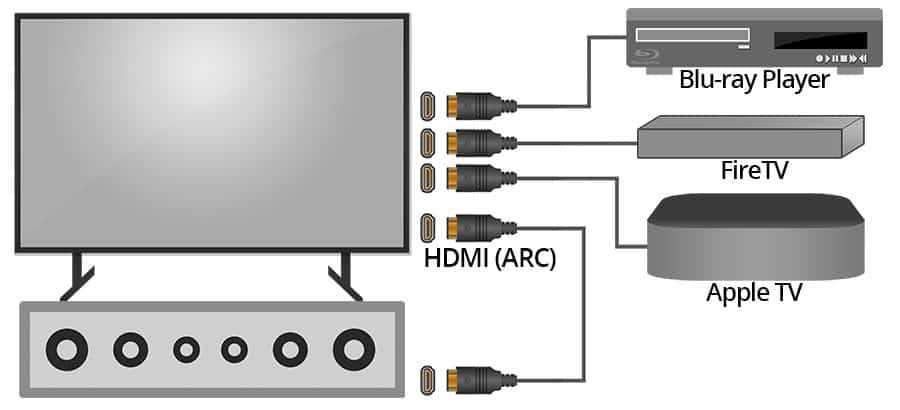

Подключение с ARC

Стоит сказать, что качество транспортировки сигнала по интерфейсу HDMI очень высокое и он рекомендуется для всех подключений. И если есть возможность передавать звук аудиокабелем HDMI, то нужно этим воспользоваться.

Но, многим пользователям не нужен ARC. Если вы слушаете звук в основном через динамики телевизора и у вас нет ресивера или звуковой панели (саундбара), то эта функция лишняя. Смысл ARC заключается в передаче аудио, созданного телевизором или проходящего через него, на внешнее аудиоустройство, а именно на саундбар или ресивер.

Видео подключения саундбара по каналу ARC к тв Samsung:

Качество звука отдельной акустики лучше по сравнению со встроенной в телеприемник. Поэтому желательно приобрести саундбар и использовать для подключения канал HDMI ARC.

Пример, если вы подключаете к саундбару много устройств, а у саундбара только один вход HDMI. Вы можете подключить все свои устройства к телеприемнику, и звук будет передаваться на саундбар через тв. Нет необходимости в дополнительных аудио кабелях.

Найти на телевизоре разъем arc можно по внешнему виду, над ним будет обозначение “HDMI ARC”. В другом, подключаемом устройстве должен быть разъем с такой же надписью. Только когда два аппарата поддерживают данную технологию, тогда можно воспользоваться функцией ARC.


Разъем ARC на ресивере

На тв разъемы HDMI могут обозначаться такими буквами: STB, DVI, ARC, MHL. Все они по функциональности одинаковые, кроме MHL. Но еще и ARC разъем используется для возврата звука, если есть такая потребность, а так он работает как обычный HDMI. А вот hdmi mhl объединяет в себе функциональность интерфейса HDMI и разъема MicroUSB, служит для подключения смартфонов к телевизорам. MHL может не подойти для работы обычного hdmi интерфейса.

Сравнение характеристик

При выборе саундбара лучше всего следует учитывать некоторые личные факторы и предпочтения. По большей части это включает ваши параметры ввода, а также размещение вашей звуковой панели.

Параметры ввода

Вам необходимо учитывать тип входов и портов, которые есть у ваших устройств. Сюда входят как исходное мультимедийное устройство, так и звуковая панель. Некоторые устройства могут не иметь порта HDMI. Другие могут допускать только кабели HDMI. Если ваше устройство не позволяет использовать кабель HDMI, вам необходимо убедиться, что у вас есть подходящие видеокабели, необходимые для передачи изображений между телевизором и устройствами.

Это может показаться очевидной спецификацией, но вы будете удивлены, сколько раз люди совершают покупки, ожидая определенного типа подключения, только для того, чтобы узнать, что их устройство на самом деле не позволяет использовать этот кабель.

Итог: большинство Blu-ray, игровых консолей и подобных устройств допускают использование кабелей HDMI. Однако цифровые оптические кабели могут обеспечить такой же хороший звук, если ваше устройство не поддерживает использование HDMI. Кроме того, если вы хотите только ретранслировать звук – цифровой оптический кабель может обеспечить именно это, без необходимости передавать видеосигналы между устройствами.

Размещение звуковой панели

Вам также необходимо подумать, где вы разместите свою звуковую панель. Одна из наиболее распространенных причин использования звуковой панели – это минимизация занимаемой площади системы домашнего кинотеатра.

Звуковая панель предлагает элегантный, минималистичный подход к звуку. Использование кабеля HMDI может помочь сохранить этот минималистичный подход, поскольку для передачи звуковых и видеосигналов потребуется только один кабель. Однако цифровая оптическая модель будет означать, что вам может потребоваться больше проводов, если вы планируете передавать изображения на свой телевизор. Однако, если вы просто хотите транслировать звук с вашей развлекательной системы, цифровой оптический кабель может сделать это за вас.

Итог: звуковые панели HDMI позволяют минимизировать занимаемое пространство и кабели. Один провод легче скрыть, чем несколько, которые могут вам понадобиться, если вы выберете оптическую модель.

Насколько улучшится передача аудио по eARC?

Если смотреть на вопрос с точки зрения скорости передачи, то здесь все очень здорово: нынешние HDMI-кабели отправляют и получают аудиосигнал на скорости 1 Мбит/с, а eARC увеличит эту цифру до 38 Мбит/с.

Для конечного пользователя важно, что eARC обеспечит поддержку DTS Master, DTS:X, Dolby TrueHD и Dolby Atmos. Владельцы домашних кинотеатров должны оценить новые возможности по достоинству

Если говорить о качестве, то eARC позволит транслировать данные одновременно для восьми каналов при 192 кГц/ 24 бит (Hi-Res).

Таблица сравнения интерфейсов Toslink, HDMI ARC и HDMI eARC показывает преимущества технологии eARC: звуковая полоса до 37 Мбит/с, канал передачи EDID-информации для корректного взаимодействия устройств, обязательная синхронизация изображения и звука

Помимо вышесказанного, протокол eARC заменит управляющий протокол CEC. Поддержка CEC была в HDMI всегда, но пользовались этой функцией редко. Теперь за управление и обнаружение устройств отвечает специальный канал eARC.

Что такое HDMI

HDMI это порт (интерфейс), по специальному протоколу между двумя устройствами в которых стоят порты HDMI передаётся видео. Есть два типа портов. HDMI out (выход HDMI), устанавливается в устройствах которые передают видео (пример плеер или компьютер) и HDMI in (вход HDMI, HDMI вход) стоят в устройствах принимающих видео (телевизоры, мониторы).

Для защиты информации от копирования применяются специальные алгоритмы кодирования пример HDCP 2.2. Видео после преобразования в стандарт HDMI дополнительно поступает на чип кодирования и уже с него попадает на выход устройства. Телевизор раскодирует сигнал. Кодирование работает не всегда например зачем вам кодировать видео с компьютера. Контент который воспроизводиться имеет метку, по которой устройство воспроизведения определяет необходимость кодирования.

При  изучении разъёмов которые находятся на телевизоре, указано   наличие например 4 HDMI разъёма, HDMI in (HDMI вход). При более детальном изучении оказывается что разъёмы HDMI, например на телевизорах samsung имеют в скобках и дополнительную маркировку STB, DVI, ARC, MHL, что это? И зачем применяется такое обозначение.

Как правило все разъёмы в  телевизоре  имеют абсолютно одинаковую функциональность и деление на типы (STB, MHL, ARC, DVI) есть чисто условное (кроме MHL) и предназначено для облегчения выбора пользователю куда, что включить, например видеоплеер.  Для того что бы разъёмы имели разное назначение, один например разъём должен быть стандарта 1.3, а другой 1.4 только в этом случае они будут иметь различную функциональность. Хотя в некоторых производителей действительно встречаются в одном телевизоре различные версии HDMI.

MHL-это дополнительный протокол передачи видео от мобильных устройств к телевизору. Преобразование протокола передачи USB в HDMI). Если HDMI не поддерживает протокол MHL видео возможно передать с использованием активного адаптера. В связи с дальнейшим развитием Smart возможностей телевизоров практически не используется. Сейчас можно без шнурков включить через сеть WiFi клонирование экрана телефона на телевизор.

Стандарт HDMI зависит от типа применяемого контроллера для обработки сигнала (версия HDMI).

Более детально о стандартах HDMI можно ознакомится в статье

Как выглядит

Внешний вид HDMI гнезда напоминает USB-разъём. Единственным отличием являются скошенные углы. Некоторые части разъёма могут быть окрашены в цвет металла либо золота, что никак не повлияет на свойства интерфейса. Такая окраска – просто очередная прихоть изготовителей (чтобы как-то отличаться).

Для пользования HDMI не нужно иметь специальных знаний. Всё, что нужно пользователю – это:

  • Сам кабель;
  • Передающая аппаратура;
  • Аналогичный разъём на мониторе (телевизоре).

Один конец кабеля нужно вставить в разъём передатчика, другой – в приёмник. После введения в меню приёмника требуемых настроек можно начинать работу.

Существует разновидностей кабелей для передачи HDMI сигнала:

  • Стандартный кабель (Тип А);
  • Мини-кабель (Тип B). Предназначен для подключения мобильных устройств к компьютеру;
  • Микро-кабель (Тип C). Также предназначен для подключения мобильных устройств к компьютеру.

Устройство HDMI кабеля является несколько необычным (если сравнить его с другими видами кабельной продукции). Передача информации осуществляется по предназначенным для связи переплетающимися проводами, некоторые из которых передают служебную информацию и подают питание. Все провода обёрнуты сделанным из меди материалом, экраном из алюминия и оболочкой из полипропилена. Всё это оборачивает специальная устойчивая к механическим воздействиям оболочка.

Этот кабель способен превратить телевизор мультимедийный центр. Кстати, с помощью HDMI кабеля можно контролировать работу всех подключённых к телевизору устройств посредством одного только пульта ДУ. Ведутся разработки, дающие возможность управления мультимедийными устройствами, используя компьютер. При упоминании о ПК следует сказать, что современные HD мониторы для вывода отличного качества изображения на экран также используют HDMI кабели.

При желании превратить тв в мультимедиа-центр с множеством возможностей необходимо приобрести специальную Smart-приставку, посредством которой будет возможен просмотр платных телеканалов в цифровом режиме. Помимо вышеописанной приставки можно использовать обычные ресиверы с HDMI гнездом, способные работать по стандартам DVB-T2, DVB-C, DVB-S.

Что такое HDMI ARC?

HDMI объединяет аудио и видео каналы в один кабель. Это удобно, потому что сокращает количество кабелей, которые необходимо подключить между одними и теми же двумя устройствами, однако делает невозможным отделение аудиосигнала от видео без специального оборудования (и большего количества кабелей).

Это означает, что если вы хотите подключить дополнительное устройство, такое как DVD-плеер, к вашему телевизору через аудио / видео-ресивер, вам придется подключить телевизор дважды: один раз для видеосигнала, отправляемого с вашего DVD-плеера через ваш A / V-ресивер для вашего телевизора и один для аудиосигнала, поступающего с вашего телевизора, когда вы не используете свой DVD-плеер.

HDMI ARC позволяет передавать звук в обоих направлениях, позволяя объединить оба этих сигнальных тракта в один кабель. Это позволяет управлять телевизором и A / V-ресивером с помощью одного регулятора громкости.

Как работает HDMI ARC?

Соединение HDMI имеет 19 контактов, каждый из которых отправляет цифровой сигнал, описывающий какой-либо компонент видео, аудио или информации об устройстве. HDMI ARC передается по двум из этих контактов.

Если вы знакомы с принципами работы аналогового аудио и видео, это вам здесь не поможет. Два контакта не означают два канала звука.

Когда устройства подключаются через HDMI, они выполняют цифровое рукопожатие, обмениваясь информацией об устройстве, которая становится основой для общего ключа, передаваемого между устройствами. Этот ключ используется для шифрования всех данных, передаваемых между устройствами. Это гарантирует, помимо прочего, что неавторизованные устройства не перехватят сигнал. Это было разработано как мера по борьбе с пиратством.

Однако здесь важно отметить, что соединения HDMI изначально предназначены для отправки информации в обоих направлениях. Таким образом, возможность двусторонней связи, обеспечиваемая HDMI ARC, на самом деле не такая уж и невероятная

Что невероятно, так это то, что, передавая данные со скоростью до 1 Мбит / с, HDMI ARC может передавать несжатый стереозвук и сжатый объемный звук.

Когда бы вы использовали HDMI ARC?

Наиболее распространенное применение HDMI ARC – это когда вы подключаете все свои устройства через аудио / видео ресивер или звуковую панель. В этом случае он будет передавать любые видеосигналы, например, от проигрывателя BluRay на ваше устройство отображения.

Однако, если ваше устройство отображения транслирует, например, кабель, подключенный к телевизору, канал HDMI ARC будет отправлять звук с вашего устройства отображения на звуковую систему или звуковую панель.

HDMI ARC также полезен, потому что он включает функцию Consumer Electronics Control (CEC), которая практически не использовалась до вмешательства HDMI ARC.

CEC позволяет управлять обоими устройствами, подключенными к каналу HDMI ARC, с одного пульта ДУ. Это позволяет одновременно регулировать мощность и громкость. Таким образом, HDMI ARC по-прежнему полезен, даже если вы подключаете все свои устройства непосредственно к устройству отображения, а не к аудио / видео-ресиверу или звуковой панели.

Какое оборудование вам нужно для HDMI ARC?

Во-первых, все оборудование, которое вы собираетесь подключить через HDMI ARC, должно иметь возможность отправлять и получать сигналы HDMI ARC. HDMI ARC был доступен с момента выхода HDMI 1.4 в 2009 году, поэтому почти все телевизоры, а также большинство звуковых панелей и A / V-ресиверов будут оборудованы для его использования.

Кроме того, вам понадобится кабель HDMI версии 1.4 или выше, способный передавать данные на высокой скорости. Поскольку HDMI 1.4 существует с 2009 года, было бы довольно сложно найти кабель HDMI, не соответствующий этим характеристикам.

Как настроить HDMI ARC

Чтобы настроить аппаратное соединение, просто подключите кабель HDMI к порту HDMI на своих устройствах, которые указывают на возможность HDMI ARC (обычно они обозначаются как ARC).

Чтобы включить HDMI ARC, вам необходимо выключить внутренний динамик вашего устройства отображения и включить элементы управления HDMI ARC и CEC. Обычно это находится в меню настроек в разделе системных настроек, настроек звука или чего-то подобного.

Что еще больше сбивает с толку, у разных брендов есть торговые названия того, что они называют CEC. Ознакомьтесь с нашим . Проконсультируйтесь с руководствами к своим устройствам, чтобы узнать, как включить его на каждом устройстве.

Как узнать поддерживает ли телевизор ARC

Есть несколько способов узнать, работает ли HDMI ARC на телевизоре. Первый способ самый простой – поискать маркировку разъема. Возле каждого гнезда производитель указывает его название, чтобы пользователю не приходилось долго искать нужный. Если возле HDMI входа стоит пометка ARC, значит, эта технология поддерживается.

Если же такой пометки нет, не спешите расстраиваться. Некоторые производители не указывают эту информацию на разъеме по непонятным причинам. Как же тогда узнать? Придется заглянуть в инструкцию производителя. Тут два варианта. Первый – производитель прямо укажет, что эта функция поддерживается устройством. Второй – узнать по типу разъема. HDMI 1.3 и младше не поддерживают технологию ARC. Если же цифры 1.4+, то можете и не думать использовать HDMI ARC переходник на HDMI – все должно работать как надо.

Как подключить смарт ТВ к аудиоустройству посредством HDMI-ARC-интерфейса

Чтобы задействовать технологию реверсивной передачи звука на smart TV, часто достаточно физически соединить его с аудиоустройством через гнезда HDMI-OUT(ARC) и HDMI-IN(ARC). Но некоторые модели требуют небольшой дополнительной настройки.

В качестве примера рассмотрим, как включить HDMI-ARC на телевизорах Samsung, LG и Philips.

Samsung

На ТВ Самсунг перед соединением устройств необходимо активировать протокол HDMI-CEC Anynet +. Для этого:

  • Откройте меню настроек и перейдите в раздел «Общие» (General).
  • Выберите «Диспетчер внешних устройств» (External Device Manager).
  • Переключите «Anynet + (HDMI-CEC)» в положение «On».

На некоторых аппаратах порядок действий несколько иной:

  • Откройте настройки.
  • Перейдите в раздел «Система» (System) и далее – в «Экспертные настройки» (Expert Settings).
  • Включите Anynet + (HDMI-CEC).

На телевизорах LG за передачу звука по реверсивному каналу HDMI отвечает функция SIMPLINK. Чтобы ее включить:

  • Зайдите в общие настройки и следом – в меню, скрытое за кнопкой с тремя точками.
  • Перейдите в раздел «Звук» – «Аудиовыход» – «Аудиовыход оптика/HDMI(ARC)».
  • Активируйте SIMPLINK (HDMI-CEC).

Далее откройте «Цифровой аудиовыход» и укажите желаемый выходной формат звука.

На некоторых моделях TV LG настройка SIMPLINK имеет другое расположение.

Philips

На смарт ТВ Philips порядок активации HDMI-ARC выглядит так:

  • Откройте «Настройки телевизора» (TV Settings).
  • Перейдите в «Общие настройки» (General Settings), а далее в «УстановкуEasyLink».
  • Переведите EasyLink в положение включено.
  • Откройте «Настройки телевизора».
  • Перейдите в раздел «Звук», следом – в «Дополнительные».
  • Включите опцию HDMI ARC.

Затем откройте «Акустические системы телевизора» (TV speakers) и выберите тип подключения к устройству вывода звука: «Автостарт (Autostart) EasyLink» или « EasyLink».

При выборе опции автостарта EasyLink телевизор будет выводить звук на внешнее устройство автоматически, иначе придется переключать его вручную.

Сходное

Как установить IPTV на телевизор Smart TV марки LG и Samsung

Там, где в одной точке пространства сходятся TV с функциями Smart и кабель оператора цифрового телевещания, рождается IPTV. Если эта…

Появилась возможность подготовить очень полезную и актуальную статью по настройке беспроводного экрана на планшетах и телефонах, которые работают на операционной…

AMOLED, OLED, IPS, TFT И Т.Д.: чем различаются дисплеи этих типов и какой лучше

Если человека «встречают по одежке, а провожают по уму», то телевизор, компьютерный монитор, смартфон и планшет встречают по дисплею. И…

Заметил, что очень часто появляются вопросы, которые возникают при настройке DLNA сервера на компьютере, для просмотра фильмов на телевизоре, который…

Как обновить прошивку Смарт ТВ Samsung и Philips

Подготовка к Новому Году идет полным ходом. Всем ни до чего, кроме предстоящего праздника. В головах подарки, шмотки, корпоративы… И…

Если вы не используете реверсивный звуковой канал (Audio Return Channel или ARC), то можно считать, что вы не пользуетесь возможностями своей AV-системы на все 100%. Все мы знаем, что по HDMI-кабелю звук передается с проигрывателей, игровых консолей и ТВ-приставок на телевизор, но некоторые даже не догадываются, что по тому же кабелю аудиосигнал можно захватить с самого телевизора. Это возможно благодаря технологии ARC, и не нужны никакие дополнительные провода. Так что если вы хотите избавиться от пары пультов ДУ и сделать вашу систему проще в использовании — читайте нашу статью.

Why do we need ARC?

ARC is an often ignored protocol sitting at the heart of almost all home entertainment products, and understanding ARC is all about knowing your ‘upstream’ from your ‘downstream’.

The first thing to know is that, as a feature of the HDMI spec, ARC enables a TV to send audio signals upstream to a connected soundbar, a one-box home theater, or an AV receiver. It does this by first forming a ‘handshake’ between the TV and the audio device, creating a two-way street for information.

By sending audio both ways, ARC does away with the need for optical audio cables (also called S/PDIF), cutting down on pointless clutter that likely already causes you a headache at home. Put simply, ARC is a cable-killer.

Amped up about better audio? These are the best soundbars available today

Плюсы и минусы HDMI CEC

У HDMI CEC есть много плюсов и очень мало минусов. И хотя плюсов больше, чем минусов, могут быть случаи, когда вы можете захотеть отключить HDMI CEC или обновить свою систему до системы, использующей eARC – новый стандарт, улучшающий функции HDMI CEC и устраняющий необходимость в настройке.

Плюсы

HDMI CEC имеет ряд преимуществ. Как упоминалось ранее, он позволяет использовать несколько глобальных элементов управления, что позволяет более плавно интегрировать систему домашнего кинотеатра.

Кроме того, HDMI CEC работает в сочетании с HDMI ARC (Audio Return Channel), чтобы уменьшить количество кабелей, необходимых для подключения нескольких устройств.

Короче говоря, HDMI ARC позволяет аудио перемещаться в обоих направлениях, уменьшая количество кабелей, необходимых для подключения внешнего источника, такого как проигрыватель Blu-ray, к телевизору и A / V-ресиверу.

Чтобы воспользоваться преимуществами HDMI ARC, ваши устройства должны иметь порты HDMI ARC или eARC. Обычно настройка ваших устройств для HDMI CEC включает HDMI ARC вместе с ним, но, чтобы убедиться, проверьте руководство вашего устройства.

Минусы

Основным недостатком HDMI CEC является ограничение HDMI ARC для обеспечения полноценного объемного звука. HDMI ARC может передавать несжатый стереозвук или сжатый объемный звук 5.1. Вот и все…

Если вам нужен несжатый канал 5.1 или лучше, вам придется либо отключить HDMI CEC и ARC на своих устройствах, либо перейти на устройства, поддерживающие HDMI eARC. HDMI eARC способен не только передавать несжатый звук 5.1 и 7.1, но также обрабатывать более качественные форматы высокой четкости, создаваемые Dolby и DTS.

Адаптеры и переходники

В разных случаях использование стандарта HDMI невозможно в силу некоторых ограничений, прежде всего, по причине отсутствия поддержки стандартного интерфейса HDMI аудиоустройством. В этом случае могут потребоваться дополнительные девайсы для обеспечения совместимости.

Преобразователи сигнала. Разного рода аудиоконверторы позволяют преобразовывать цифровой сигнал в аналоговый, если аудиосистема представляет собой саундбар устаревшего формата с возможностью подключения только через RCA-разъемы или «тюльпаны».

Переходники на другие аудио и видеовыходы. В том случае, если устройство не оборудовано стандартным HDMI входом, но при этом обеспечивается поддержка ARC, то в продаже можно найти переходники на Mini и Micro HDMI, DisplayPort, DVI, Thunderbolt, USB Type-C и другие распространенные порты.

HDMI MHL

Подключение HDMI in4 (MHL) mobile high-definition link, предназначено для подключения к телевизору смартфона и просмотра на телевизоре фотографий или видео прямо со смартфона. Данное подключение было реализовано для стыка HDMI телевизора и USB смартфона. Функция работает при поддержке телевизором и смартфоном подключения MHL, в этом случае для передачи видео необходим пассивный кабель и при этом возможно управлять смартфоном с помощью дистанционки от телевизора. Если например HDMI в телевизоре не поддерживает MHL то смартфон также можно подключить но надо использовать активный адаптер с внешним питанием, в этом случае видео смотреть можно, но нельзя управлять смартфоном дистанционкой от телевизора.

Подключение MHL позволяет подключать телефон к телевизору без дополнительного программного обеспечения. HDMI MHL имеет дополнительный контроллер который производит преобразование сигнала с USB телефона в HDMI и наоборот.

Особенности протокола

При всех своих преимуществах HDMI ARC имеет некоторые ограничения. Их заметят люди, пользующиеся самыми современными носителями данных и устройствами воспроизведения контента. В частности, при трансляции аудио через HDMI ARC поддерживается только базовый стандарт звука высокой четкости Dolby Digital.

Важно! На подключенном устройстве будут недоступны такие технологии, как DolbyTrueHD, DTS-HD. Это несколько расстроит владельцев современных BlueRay плееров и профессиональных медиа центров.. Кроме этого, необходимо правильно выбирать кабель

Технология HDMI ARC поддерживается на интерфейсе версии 1.4 и выше. Но при использовании коаксиальных кабелей формата Standart она будет недоступна

Кроме этого, необходимо правильно выбирать кабель. Технология HDMI ARC поддерживается на интерфейсе версии 1.4 и выше. Но при использовании коаксиальных кабелей формата Standart она будет недоступна.

Поддержка форматов звука ARC и EARC

Function HDMI-ARC HDMI-eARC
Cable Used HDMI HDMI with Ethernet
StereoSupport Yes Yes
Compressed 5.1 Yes Yes
Uncompressed 5.1 No Yes
Uncompressed 7.1 No Yes
High Bitrate & object based up to 192 kHz, 24 bit (Dolby Atmos, DTS) No Yes
Maximum Audio Bandwidth 1 Mbit/s 37Mbit/s
Discovery CEC eARC data channel
eARC Capability CEC eARC data channel
Lip Sync Correction Optional Mandatory
TV Mutes &Controls Volume Yes Yes
Powering TV Powers Adio Device Yes Yes
ARC Fallback No Yes

В новом стандарте HDMI 2.1 появилось новое обозначение обратного звукового канала eARC. В чём отличие eARC, увеличена пропускная возможность порта HDMI и обратно стало возможным передавать не только звук 7.1 но и звук формата Dolby и DTS.

Примечание для поддержки всех функций стандарта HDMI 2.1 необходимо новый кабель стандарта 2.1

Проблемы и решения

Не всегда подключение устройств с использованием ARC проходит так, как хотелось. Наш эксперт рассмотрел наиболее распространенные ошибки и способы их устранения.

Вопрос эксперту

Не выводится звук с Android TV.

Обновитесь до актуальной версии системы. Проверьте настройки звука, опция Control for HDMI должна быть включенной.

Невозможно регулировать звук других устройств.

Попробуйте отсоединить и еще раз подключить девайсы. В большинстве случаев помогает перезагрузка вторичной аудиосистемы.

Все подключено правильно, опции включены, а звука нет.

В некоторых моделях для запуска ARC следует указать на ресивере вход TV (актуально для моделей Onkyo и других).

ARC не работает на телевизоре LG.

Следует проверить, включена ли опция SIMLINK. Ее нужно включить, хотя в инструкции об этом не говорится.

После подключения звук только шипит.

Проверьте, что для HDMI OUTPUT установлено значение A (A + B)

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Советчик
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
