Принцип работы беспроводного пульта дистанционного управления

Что такое универсальный пульт

Универсальный ПДУ — это устройство, предназначенное для управления несколькими бытовыми приборами одновременно, например ТВ, DVD-плеером, кондиционером и т. д.

В отличие от стандартного пульта, который входит в комплект каждого прибора, универсальный приобретается отдельно.

Такие устройства разрабатываются с использованием различных технологий и продаются по разным ценам. Недорогие рассчитаны на отдельные виды техники либо «привязаны» к производителю. Например, существуют пульты для телевизоров Sony или Samsung, позволяющие управлять любыми приборами этой марки. Более дорогие модели владельцы могут настраивать самостоятельно и использовать с техникой разных производителей.

Подключите оптический кабель или кабель HDMI к каждому устройству

Независимо от того, используете ли вы оптическое соединение или соединение HDMI ARC, вам должен был быть предоставлен правильный кабель для звуковой панели от производителя звуковой панели. Подключите кабель к звуковой панели и телевизору.

И если вам интересно, если у вас есть, чтобы иметь кабель HDMI Arc (в отличие от любого старого кабеля HDMI вы валяется) ответ да! К счастью, любой кабель HDMI, поддерживающий стандарт 2.0 или более поздний, будет работать, но некоторые списки на Amazon обнадеживающе указывают на возможность ARC прямо в списке, например, кабель HDMI AmazonBasics Premium.

Слишком много Smart-Home-стандартов?

Если вы хотите установить систему Smart Home, необходимо знать, какие стандарты беспроводной связи поддерживают ваши устройства. Могут понадобиться Wi-Fi, Bluetooth, 433 МГц, 868 МГц или DECT, а также возможность работать по стандартам ZigBee или Z-Wave.

Звучит всё гораздо сложнее, чем есть на самом деле. Для многих систем все эти стандарты часто играют лишь второстепенную роль, так как шлюзы обычно поддерживают несколько производителей и стандартов. Например, Mediola AIO Gateway поддерживает около 300 устройств от 30 производителей, распознавая при этом 433 МГц, 868 МГц и инфракрасные сигналы.

Кроме того, всё больше производителей предлагают интерфейсы для Amazon Echo и Google Home, так что вы сможете использовать эти приборы в качестве основного, и таким образом Smart-Home-устройства, которые вроде бы не совместимы друг с другом, вполне смогут работать вместе.

Тем не менее, перед покупкой следует заглянуть на соответствующий веб-сайт, чтобы убедиться, что выбранная система Smart Home действительно распознает все необходимые вам компоненты.

Аналоги умных гаджетов Яндекс на AliExpress

Будем смотреть только на устройства, которые без переделок, проблем и заморочек определяются в качестве оригинальных гаджетов.

? Умная лампочка, полноценный клон от Tuya – от 586 рублей.

? Wi-Fi розетка Avato – от 733 рублей.

? Универсальный ИК-пульт Smart Electronic – 666 рублей.

Встречаются даже аналоги Яндекс модуля, который делает умным любой телевизор и колонку с поддержкой Алисы от сторонних брендов, однако, для полноценной работы в экосистеме они требуют соответствующую прошивку.

Пока остановимся на лампочках, розетках и пультах которые не нуждаются в доделках и запустятся из коробки.

Инструкция по настройке универсальных пультов

Инструкция гласит, что универсальный пульт для телевизора начнёт работать только после того, как будет подключён источник питания. Поэтому сначала вставьте батарейки в соответствующий разъём. Некоторые устройства не укомплектованы батарейками, поэтому их необходимо приобрести отдельно.

Настройка универсального пульта для телевизора начинается с синхронизации. Откройте настройки ТВ, чтобы выбрать подходящий режим. Основные варианты: DVD, аудио, TV и т.д. Чтобы закончить процесс подключения, зажмите и удерживайте кнопку ТВ на протяжении трёх секунд. Введите в соответствующую графу код своего оборудования. Чтобы узнать его, нужно детально изучить сопроводительную документацию. Подробней этот момент рассмотрим далее.

Автоматическая

Чтобы в авторежиме провести настройку, потребуется на панели пульта на пару секунд зажать комбинацию из четырёх девяток, при этом не убирая палец с клавиши 9. Когда всё выполнено правильно, сразу деактивируется телевизор. Затем запустится автоподборка ТВ-каналов. Весь процесс может занять порядка 15 минут. Этот способ используется в случае, если у владельца ТВ отсутствует код для универсального ПДУ.

Как провести настройку и подключить универсальный пульт к телевизору ? Пройдёмся по настройкам. Для Supra: нужно включить телевизор, затем направить ПДУ и удерживать кнопку Power около шести секунд. Диод как раз должен загореться. Когда телевизор начал реагировать на повышение или же снижение звука, тогда настройка в авторежиме завершилась.

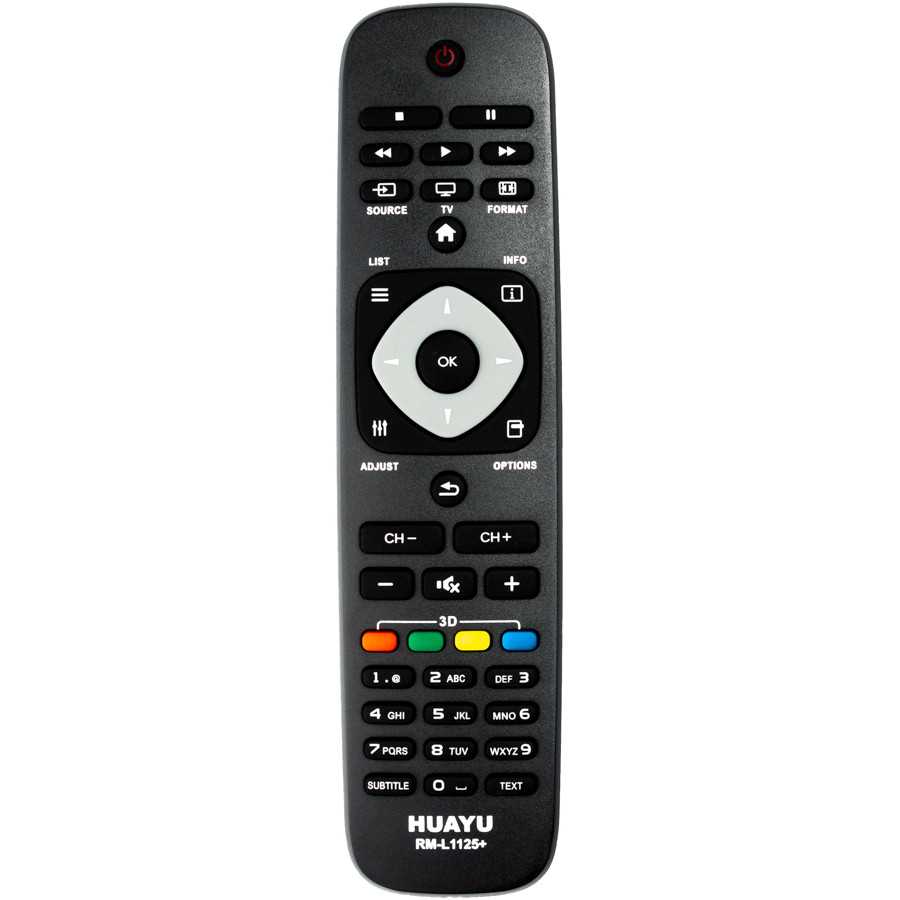

На пульте Huayu зажимается Set и после неё моментально Power. Этот процесс нужно проделать, придерживаясь, правила – клавиши активируются не сразу, а с незначительным временным интервалом. Затем кнопки отпускаются и зажимается Power. Нужно убедиться в том, что на экране ТВ есть шкала громкости. Чтобы выйти из программы, нужно пару раз нажать на Set.

Третий способ настройки, который часто используется для универсальных ПДУ. Итак, телевизор включаем, после зажимаем кнопку ТВ и удерживаем её до момента, пока светодиод не начнёт гореть. Учтите, что у некоторых моделей возможно мерцание. После зажимаем Mute, чтобы активировать поиск. По завершении процесса нужно нажать на любую кнопку на пульте, чтобы проверить, есть ли реакция на команды.

Ручная

Теперь мы рассмотрим второй способ, как настроить универсальный пульт к телевизору . Нужно использовать специальный код для вашего ТВ, введя его, потребуется выполнить установленный порядок действий. Итак, для Supra – потребуется направить ПДУ на ТВ и сразу зажать Power, на экране выскочит окно, в которое предстоит ввести код для вашего устройства. В случае если код указан верно, светодиод пару раз моргнёт, можно отпускать Power.

Для активирования универсального пульта телевизора Huayu зажимаются сразу Set и Power. После этого нужно подождать, чтобы светодиод начал мигать. Вводится четырёхзначный код. Когда диод погас, нужно сразу же нажать на Set. Для Билайн предстоит активировать кнопку «ТВ» и в этот же момент зажать Setup и C. По окончании инсталляции прибор пару раз промигает. Это сигнал, что можно отпустить клавиши. Чтобы проверить работоспособность устройства, увеличьте громкость. В целом процесс достаточно простой, главное, придерживаться последовательности действий. Помните, что в случае, если код не был введён на протяжении 1 минуты, весь процесс предстоит выполнять заново.

Без кода

Мало кто знает, как настроить пульт телевизора без кода , но сделать это действительно реально. Придерживайтесь простой пошаговой инструкции:

1. Возьмите ПДУ и включите ТВ.
2. Одновременно зажмите на пульте 2 клавиши: «ОК» и «TV». Их нужно удерживать на протяжении нескольких секунд. Удерживайте их до того момента, пока не будут гореть только числовые клавиши.
3. Переключайте телеканалы до того момента, пока ТВ не выключится. Отключение – признак того, что код был подобран автоматически.
4. Для сохранения заданных параметров нужно нажать на клавишу «TV».

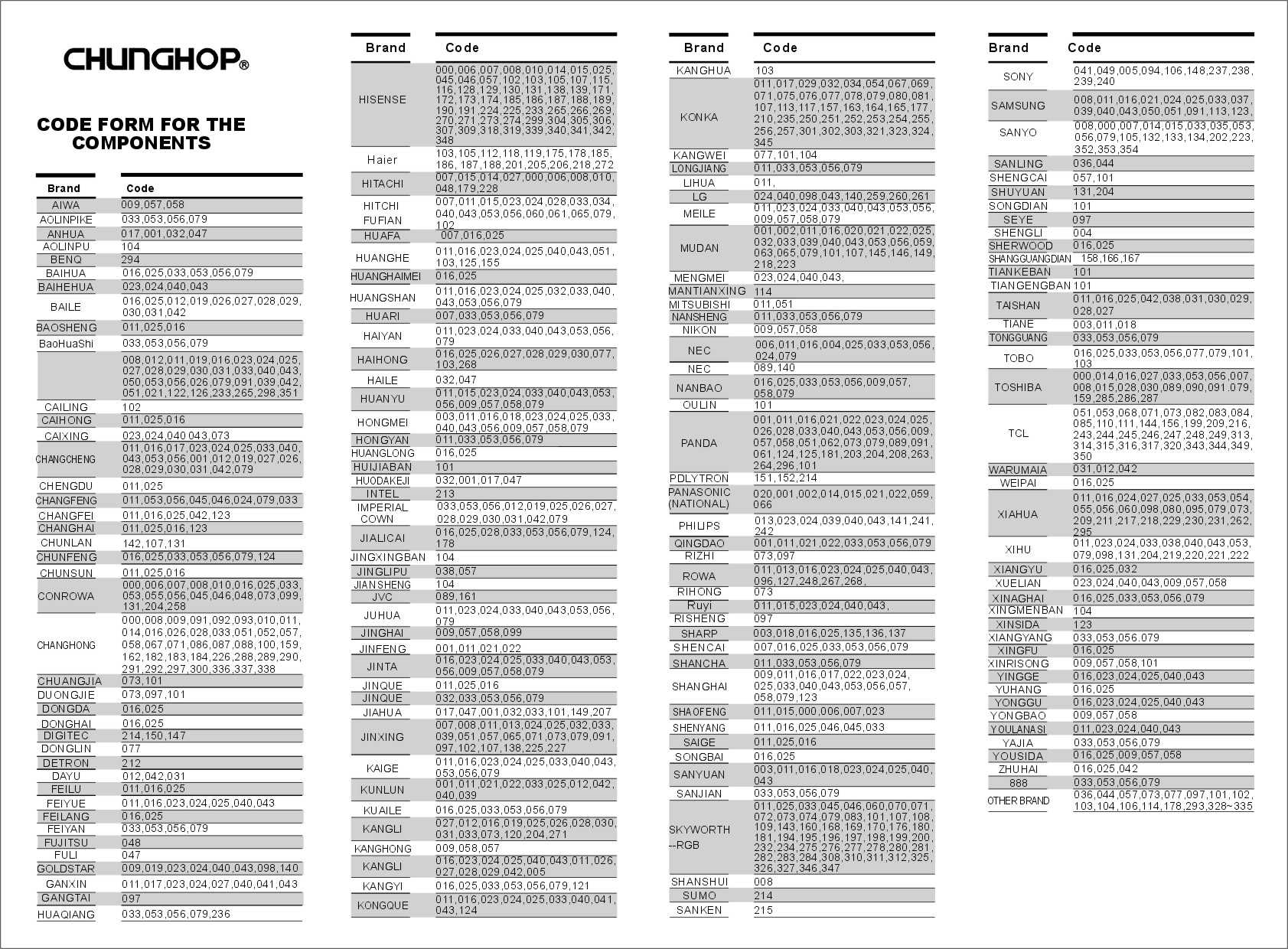

Коды универсального пульта

Вне зависимости от того, техникой какого бренда вы пользуетесь, для настройки универсального пульта нужны коды . Без них невозможно настроить оборудование. Конечно, можно воспользоваться альтернативным решением путём автоматического подбора, о котором уже шла речь ранее, но лучше найти коды.

Чтобы не решать подобные проблемы постфактум, уточняйте подобные детали перед приобретением техники. Пользоваться универсальным ПДУ необычайно просто, достаточно навести его на телевизор, а потом нажать на соответствующую кнопку.

Как настроить универсальный пульт управления

Чтобы пользоваться устройством, его нужно привести в действие и синхронизировать с техникой.

Как подключить новый УПДУ к телевизору:

1. Включить ТВ, с которым будет происходить сопряжение.
2. На ПДУ нажать кнопку TV и удерживать ее, пока на пульте не замигает индикатор.

Автоматическая настройка

Чтобы подключить пульт к телевизору автоматически, необходимо выполнить следующие действия:

1. После включения ТВ удерживать на ПДУ клавишу POWER до того момента, когда на экране телевизора появится функция настройки громкости.
2. Еще раз нажать POWER.
3. Проверить, что устройство работает правильно. Для этого набрать код “9999”, зажимая клавишу “9” на 5-6 секунд. Телевизор должен выключиться.

Для универсальных пультов разных производителей схема может отличаться. При настройке отдельных моделей могут работать другие последовательности клавиш. Подробный алгоритм подключения УПДУ указан в инструкции к нему.

Ручная настройка

Для ручной настройки устройства необходимо знать коды функций управления вашим ТВ. Посмотреть их можно в документации к телевизору либо на сайте производителя. Алгоритм настройки следующий:

1. Нажать кнопку POWER и, не отпуская ее, набрать код ТВ на цифровой панели.
2. Когда индикатор загорится и мигнет, убрать палец с кнопки включения.
3. Проверить основные функции, пощелкав поочередно все кнопки.
4. Если после произведенных манипуляций не все клавиши были активированы, их необходимо настроить отдельно, зажимая нужную кнопку и вводя соответствующий функции код.

Настройка без кода

Если по каким-либо причинам вам не удалось узнать код телевизора, воспользуйтесь следующей инструкцией:

1. Одновременно зажмите клавиши TV и Ok. Кнопки на устройстве должны загореться. Удерживайте их, пока не перестанут светиться все клавиши, кроме цифровой панели.
2. Последовательно нажимайте клавишу CH+ с небольшими перерывами, пока телевизор не выключится. С каждым нажатием кнопки пульт будет перебирать возможные коды для сопряжения. Отключение ТВ означает, что подходящий код найден.

Как узнать код телевизора

Для управления телевизором извне важно знать код телевизора Samsung для универсального пульта ДУ. Это программирование удаленного указателя для совместной работы

Его можно ввести вручную или отсканировать. Чтобы узнать личное значение, откройте инструкцию к своему устройству Samsung или найдите руководство в электронном формате на соответствующем веб-сайте.

Если он не найден отдельно в инструкциях, мы используем само устройство для поиска:

• включи телевизор;
• одновременно нажмите кнопки TV и OK и удерживайте их 2-4 секунды;
• нажимайте CH + или CH– (перемещайтесь по списку каналов), пока телевизор не выключится;
• после каждого щелчка подождите 2-3 секунды, затем щелкните еще раз;
• после перезапуска нажмите на ТВ и сохраните комбинацию для программирования.

Чтобы ввести код:

• включи телевизор;
• направьте инструмент управления на инфракрасный порт;
• нажмите и удерживайте кнопки TV и OK в течение 2-4 секунд;
• писать код с помощью цифр;
• нажмите на телевизор, чтобы сохранить;
• выходи наружу.

Управление телевизором с телефона через ИК-порт

Один из самых распространенных способов сопряжения ТВ и телефона – использование инфракрасного порта. Это обусловлено тем, что технологию используют все модели телевизоров (включая Smart-TV). Кроме того, такой метод доступен и на относительно старых ТВ.

В данном случае смартфон будет работать по тому же принципу, что и традиционный пульт – его нужно будет направлять на ТВ и только после этого нажимать на какую-либо кнопку для выполнения определенной команды. Если между гаджетом и телевизором будут какие-либо непрозрачные предметы, управление будет невозможно, так как инфракрасное излучение не дойдет до приемника.

Подключать смартфон к телевизору при использовании ИК-порта не нужно. Для того, чтобы начать управление, требуется выбрать модель ТВ в меню приложения и вывести на экран эмулятор пульта.

Какой пульт выбрал я и для чего

Остановил свой выбор на комбинированном радио/ИК пульте MX3. Решение самое универсальное и удобное в использовании.

Пульт работает на радио частоте и связывается с небольшим USB-приемником. Это не так удобно, как в случае с Bluetooth, не работает с большинством устройств из коробки.

Так приемник подключается к macOS, Windows, Linux и даже Raspbian (операционная система для Raspberry Pi) без необходимости устанавливать драйвера или дополнительные программы. Можно управлять как курсором мыши, так и вводить команды с клавиатуры.

На обратной стороне MX3 есть вполне пригодная для использования QWERTY-клавиатура. Нанесены русские буквы, которые переключаются через кнопку Alt. На Smart-TV работает нормально, а вот для ТВ-приставок на Android потребуется устанавливать стороне приложения с поддержкой русского языка.

Пульту умеет блокировать кнопки, которые находятся на нижней грани. Во время работы с управляющими кнопками заблокирована клавиатура и наоборот.

Подсветка включается при нажатии кнопок и тухнет через 3 секунды

Есть подсветка. Работает несколько секунд после нажатия либо вовсе отключается специальной клавишей.

На пульте MX3 предусмотрено 5 программируемых кнопок. Порядок действий для этого следующий:

1. Размещаем оригинальный и программируемый пульты друг напротив друга, совмещая их ИК передатчики.

2. Зажимаем клавишу ТВ для входа в режим программирования (начнет мигать красный диод).

3. Нажимаем программируемую кнопку на оригинальном пульте.

4. Выбираем одну из доступных кнопок на умному пульте (можно программировать главную кнопку выключения и четыре цветных клавиши снизу).

5. Подтверждаем сохранение настроек повторным нажатием на кнопку ТВ.

С одной стороны кажется, что пяти клавиш недостаточно, но в большинстве случаев этого хватит.

На главную кнопку включения привязал включение телевизора, одну из цветных выделил для переключения входов на ТВ. Оставшиеся три запрограммировал на включение/отключение кондиционера, увеличение и уменьшение температурного режима.

Так в большинстве случаев можно обойтись универсальным пультом, чтобы управлять охлаждением, включать телевизор и управлять ТВ-приставкой. Именно к ней подключен радиоприемник.

Устройство пульта дистанционного управления

Гаджет представляет собой небольшую продолговатую пластиковую коробочку. На лицевой ее части располагаются кнопки, с помощью которых осуществляется выбор управляющей команды.

На торце устройства расположено отверстия для линзы ИК-излучателя, который непосредственно и отправляет команду на исполнение. С обратной стороны, под крышкой, располагается ниша для установки элементов питания. Как правило, это две батарейки AAA.

Если разобрать пульт, отсоединив верхнюю его часть от нижней, то мы увидим еще два элемента. Первый — печатная плата с контактными площадками и смонтированной электроникой.

Второй — выполненная из мягкого эластичного материала накладка с выпуклыми кнопками управления с проводящими дисками.

Разборка пульта ДУ

Сначала извлеките батареи, а затем посмотрите в отсеке для батарей, чтобы проверить, нет ли там крепежных винтов. Они могут быть под наклейками. Сдвиньте наклейку отверткой, если она где-то зажата, значит, под ней винт. Проверьте весь корпус на наличие винтов. Если есть, открутите их все и разделите корпус на две половинки. Кроме винтов, корпус может быть закреплен на защелках. Если нет винтов, то весь корпус собирается простым щелчком. Иногда она дополнительно приклеивается, но не паникуйте, все съемное.

Возьмите любой нож и осторожно вставьте кончик в паз в центре корпуса и попытайтесь вытянуть половинки назад, пока не услышите щелчок. Щелчок означает, что один из замков открылся

Здесь важно найти и отпустить первую защелку, остальное пойдет легче. Попробуйте сделать все тщательно, чтобы не сломать защелку, и даже если один или два из них сломаны, это не имеет значения, пульт дистанционного управления не будет закрываться хуже, в крайних случаях вы можете легко исправить его с помощью капли любого клея

Вы также можете отсоединить с помощью двух тонких отверток или совместить нож и отвертку.

Если вы разбираете пульт дистанционного управления в первый раз, то лучше работать с ножом и отверткой. Сначала вставьте наконечник отвертки в зазор между половинками корпуса и медленно двигайте отвертку вдоль корпуса, ища первую защелку. Как только вы его найдете, отвинтите его, но оставьте отвертку возле защелки, и продолжайте работать с наконечником ножа. Когда вы достигнете следующей защелки, вы можете вставить вторую отвертку и продолжить движение с наконечником ножа, или продолжить движение с первой отверткой. В общем, делай, что хочешь.

Затем снимаем пластину и резиновую крышку с кнопками. В отсеке для батарей есть отверстия, в которые вставляются пружинные контакты батареи. Перед снятием печатной платы запомните их положение в пазах, чтобы не было сомнений при сборке. В большинстве случаев эти пружинные контакты припаиваются к печатной плате и не могут быть вставлены никаким другим способом.

Чистка контактов

Внутри корпуса находится доска и резиновое основание с кнопками. Эти две части пульта дистанционного управления нуждаются в очистке, если они загрязнены (клейкая слизь, заметная грязь). Каждая деталь должна быть очищена специальными продуктами. Не используйте алкоголь, ацетон или бензин. Мягкими движениями очистите внутреннюю часть переключателя телевизионных программ.

Самое важное, что нужно помнить, это то, что на поверхности печатной платы и на резиновом основании есть графитовое покрытие. Его нельзя стирать во время ремонта

Если снять графитовый или проводящий путь, пульт дистанционного управления перестанет работать.

Способы очистки внутренних частей переключателя телевизионных программ:

• ПХБ — с использованием серийно выпускаемого чистящего средства для ПХБ или спрея, а также ватного тампона или мягкой ткани;
• резиновая основа с кнопками — с серийно выпускаемым чистящим и обезжиривающим средством («Контакт») или мыльной водой.

Хорошо высушите детали консоли, прежде чем вставлять их в корпус. Запрещается устанавливать мокрые части. Вы можете использовать обычный фен, чтобы высушить доску и резиновую прокладку. Перед сборкой кейса с помощью винтов можно собрать плату, вставить батарейки и проверить, как она работает. Если плата и резиновая крышка были очищены и переключатель ТВ-каналов все еще не работает, это означает, что контакты кнопки необходимо восстановить в рабочем состоянии.

Суперклей и квадратики из фольги

С помощью клея аккуратно приклейте кусочки фольги на контактные подушечки «коврика». Фольгу можно взять из конфет (прозрачных), плиток шоколада, а еще лучше — из пачки сигарет. Алюминиевая фольга с бумажной подложкой из пакетов сигарет приклеивается достаточно надежно и легко с помощью любого клея, например, «Moment» или суперклея из маленьких пробирок. Поросята могут быть квадратными или круглыми. Можно использовать пуансон соответствующего диаметра. Результат должен выглядеть более или менее так.

Ремкомплект

Они продаются в виде готовых ремонтных комплектов специально для ремонта RC. Они дешевые — главное их найти. Мешок содержит трубку клея и круглые резиновые подушечки с графитовым покрытием. Просто нанесите его на кожу и приклейте там, где нужно. Есть даже инструкции, как приклеивать.

Более современной версией ремонтного комплекта являются клейкие каблуки. Здесь все довольно просто. В таких случаях протирание резиновых кнопок спиртом или другим растворителем не повредит.

Все варианты жизнеспособны и доказали свою эффективность. Выбирай ту, которая тебе больше всего нравится. Удачи.

Как управлять пультом ДУ разными устройствами

Согласитесь, что это не очень удобно, если не купить один универсальный и дорогой пульт. Но, к счастью, большинство современных внешних устройств оснащены функцией HDMI-CEC, которая позволяет управлять подключенными девайсами с помощью одного «родного» пульта ДУ из комплекта 4K телевизора. Но многие пользователи не знают или забывают об этой технологи HDMI CEC. Поэтому существует высокая вероятность того, что режим HDMI-CEC уже может присутствовать в вашем телевизоре.

Что такое HDMI-CEC в телевизоре

Если верить Wikipedia, то CEC (Consumer Electronics Control) – это дословно «управление бытовой электроникой». Точнее, это некоторое расширение стандарта передачи комплексного сигнала между различными устройствами. Причем впервые эту функцию можно было наблюдать еще при использовании интерфейса Scart.

Какой «кабель HDMI-CEC» нужен

Теперь мы практически всегда используем разъем HDMI, где управляющий сигнал HDMI-CEC расположен на 13 пине этого интерфейса. Именно поэтому, некоторые производители (зачастую Китайские), пытаясь «поднять уровень доверия» к своим HDMI кабелям гордо и красиво обозначают на этикетке или упаковке «Кабель HDMI-CEC». Хотя это маркетинговый ход, если не экономия лишнего провода…

Подключаем к телевизору HDMI-CEC приставку

Для примера рассмотрим вариант, как включить HDMI CEC в телевизоре TCL и подключить к саундбару Sony. Описанные здесь названия пунктов меню могут отличаться от вашего варианта. Так как различные производители по-разному называют эту функцию, их варианты будут представлены в таблице ниже.

1. Подключаем одним разъемом HDMI кабеля телевизор, вторым концом саундбар. 2. Идем в «Установки» (Settings) телевизора -> «Система» (System). 3. Нажимаем «TLINK» -> Кликаем «Включить TLINK» (Enable TLINK). 4. Включаем саундбар, и телевизор автоматически обнаруживает его. Теперь можно использовать только пульт ДУ телевизора для управления звуковой панели.

Некоторые телевизоры при первом включении могут предложить воспользоваться «мастером настройки», который позволит выбрать марку и тип внешнего устройства, подключенного к телевизору. Кроме этих двух параметров продвинутые модели ТВ могут предлагать множество различных опций для точного определения номера модели внешнего устройства – все это есть в базе данных вашего телевизора. Используйте этот вариант, если ваш телевизор не смог в автомате «распознать» внешнее устройство.

Названия функции HDMI-CEC в разных телевизорах

Функция HDMI-CEC действительно удобна, потому что вы получаете один пульт ДУ для управления всеми подключенными устройствами: от регулировки громкости, смены источников входного сигнала, перевода устройств в режим ожидания и управления. Воспроизведение, пауза, ускоренная перемотка вперед и назад – все это доступно с одного пульта.

Использование SimpLink LG

Приведем еще один пример, как включить функцию SimpLink на телевизорах LG, подключив различные устройства к ТВ. Использование HDMI CEC в LG и HDMI CEC в Samsung практически одинаковое и функции отличаются только названиями пунктов меню.

Что следует знать

В заключение настройки HDMI-CEC телевизора хочется отметить один момент. Несмотря на то, что все последние модели ТВ обеспечены этим режимом, нужно внимательно посмотреть на спецификации HDMI портов. Иногда не все интерфейсы поддерживают CEC.

Может быть так, что только два из трех портов способны поддерживать эту функцию в телевизоре. Кроме этого, приобретая внешнее устройство, вы должны убедиться, что оно сертифицировано для такого подключения к вашему ТВ. Комбинация телевизора и внешнего девайса от одного производителя – это гарантия успеха, но и другие устройства различных брэндов должны работать по этому протоколу.

Один из самых ощутимых минусов использования ТВ приставки – это наличие двух пультов. Особенно проблематична эта ситуация для пенсионеров. Два устройства управления – это дискомфорт не только для пожилых людей. Однако есть способ, как изменить ситуацию раз и навсегда. В этой статье я расскажу, как настроить универсальный пульт к приставке. Такое устройство подходит для подавляющего числа телевизоров – как кинескопных, так и плоских, а также для 95% приставок.

Смартфон как пульт управления

Современные модели телефонов оснащены новой функцией — они могут выполнять роль пульта. Причём не только телевизионного. Если вы настроите свой телефон на управление техникой, то сможете найти ему ещё одно применение — вы будете “командовать” всеми приборами в доме, имеющими Смарт функцию.

Как настроить смартфон на управление ТВ:

1. Зайдите в Google Play и закачайте в телефон соответствующее мобильное приложение. Их там несколько, поэтому выберите любое или почитайте сначала отзывы, и уже на их основе делайте выбор.
2. Запустите программу. После этого выберите из предложенного списка вид техники — телевизор.
3. Укажите в соответствующей строке бренд и способ соединения — инфракрасное, Wi-Fi или Bluetooth.
4. После этого программа начнёт поиск устройства. Когда на экране появится название модели телевизора, выберите его.
5. На экране ТВ возникнет код подтверждения. Введите его в свой смартфон.

На этом настройка смартфона заканчивается. Теперь ваш телефон может служить пультом управления ТВ.
