Подключение посудомоечной машины к канализации, водопроводу и электросети своими руками: пошаговое описание

Подключение к водопроводу

Водопровод подключается к холодной воде. Желательно установить фильтр на воду, который будет уменьшать ее жесткость. Это значительно продлит срок службы устройства.

Если не уделять должное внимание качеству воды, то машинка быстро выйдет из строя. Обратный клапан в устройстве сломается

Это приведет к тому, что даже чисто вымытая посуда будет неприятно пахнуть.

Как правильно подключить посудомоечную машину

Чтобы обратный клапан не вышел из строя, ставятся фильтры на воду. Кроме этого, водопровод подключается только к холодной воде. К горячей присоединять не желательно, ведь качеству такой воды не предъявляется необходимых требований.

Этапы подключения водопровода:

перекрытие воды — обычно краник находится на кухне;
отсоединение шланга от смесителя;
на трубу накручивается тройник и соединяется со смесителем;
в тройник (в средний отвод) присоединяется кран шаровой. Последний имеет выход, к которому уже присоединяется шланг от посудомоечной машины;
устанавливается фильтр на отвод для задерживания мусора.

Подключение подвода воды

В комплекте с посудомоечной машиной обычно входит короткий шланг. Его может быть недостаточно для соединения с трубой . В этом случае рекомендуется приобрести шланг большей длины. Не стоит пытаться нарастить старый – это будет очень не надежным решением.

Подключение посудомоечной машины к водопроводу

Инструкция по подключению к водопроводу

Как правило, к крану-смесителю, расположенному в мойке, идут гибкие шланги от труб с горячей и холодной водой. Вот почему наиболее удобный способ подсоединения ПММ расположен в том месте, где к водопроводной магистрали подключен такой шланг. В противном случае придется делать врезку в трубу при помощи тройника или коллектора с двумя отводами и кранами. При подключении в месте соединения гибкого шланга с водопроводом тройник с запорным краном нужно установить под мойкой.

Запорный кран в тройнике необходим для того, чтобы можно было быстро прекратить подачу воды в случае аварийной ситуации. Поскольку большинство моделей ПММ нуждаются только в холодной воде, потребуется один тройник.

Для работы следует подготовить следующие инструменты и материалы:

тройник с встроенным краном, изготовленный из латуни или бронзы, с диаметром резьбы 3/4 дюйма (такой диаметр подходит в большинстве случаев);
входной фильтр грубой очистки (если такой отсутствует в комплекте посудомойки);
фторопластовая уплотнительная лента (ФУМ-лента);
разводные ключи;
острый нож.

Если на кухне уже есть стиральная машина или планируется ее установка, тройник следует заменить коллектором на два выхода с таким же диаметром (3/4 дюйма) и двумя запорными кранами (см. фото выше). Кроме того, некоторые модели ПММ комплектуются слишком короткими заливными шлангами, чуть больше метра длиной. Если такой длины не хватает, придется купить новый шланг в специализированном магазине.

Чтобы правильно подключить посудомоечную машину своими руками к водопроводу, работу следует выполнить пошагово, в несколько этапов:

Перекройте подачу воды в квартиру.
Отсоедините гибкий шланг, подводящий холодную воду к смесителю, от трубы водопровода.
Соедините водопроводную трубу с входным отверстием тройника или разветвителя, намотав предварительно на резьбу ФУМ-ленту.
Выходное отверстие тройника или коллектора соедините с гибким шлангом, идущим к смесителю. Не забудьте использовать ФУМ-ленту.
К одному из боковых отводов подсоедините фильтр и впускной шланг посудомоечной машины.
Если есть стиральная машина, ее впускной шланг подключите к второму отводу разветвителя.
Проверьте герметичность всех соединений, подав воду в магистраль.

На этом подключение посудомойки к воде завершено.

Иногда ситуация не позволяет выполнить установку ПММ возле раковины. В этом случае приходится врезаться в водопроводную трубу. Если она изготовлена из металлопластика, сложностей не возникнет. Необходимо вырезать кусок трубы и на его место установить тройник или коллектор с пресс-фитингами, обеспечивающими надежное соединение.

Металлическую трубу можно не резать – достаточно надеть сверху хомут с отводом и просверлить отверстие в трубе через отвод. Данное соединение тоже является надежным.

Варианты подключения посудомойки к канализации

Начинать подключение необходимо со сливного шланга. Домашнему мастеру такое мероприятие вполне по силам. Нужно лишь разобраться, как правильно подключить посудомоечную машину к канализации. Может возникнуть и другой вопрос: обязательно ли подсоединять посудомоечную машину к общему канализационному стоку?

Самый простой способ

Как проще всего подсоединить посудомоечную машину к канализации? Решение, о котором говорится далее, даже нельзя назвать подключением. Речь идёт о том, чтобы взять гофрированный шланг для слива воды посудомоечной машины и установить его на краю кухонной раковины с помощью пластикового держателя. Аналогичное приспособление имеется у стиральных машин.

Такой вариант на поверку оказывается приемлемым далеко не всегда. Если посудомоечная машина напольная, то вывод шланга в раковину можно рекомендовать только как очень кратковременную меру. Главная причина – сток посудомойки расположен низко, а раковина – высоко. Помпа будет перегружаться и может в скором времени сломаться. Также есть небольшая вероятность, что сливной шланг случайно сорвётся с края раковины и окажется на полу. Представить последствия несложно.

Подобный вариант подходит лишь для компактных посудомоечных машин – тех, что стоят на столе рядом с раковиной. В этом случае серьёзной нагрузки на сливной насос не ожидается. Плюс можно придумать способы дополнительной фиксации сливного шланга.

Подсоединение к сифону кухонной раковины

Такое подключение посудомойки к канализации рекомендуется всем, кому не подходит предыдущий вариант. Вывод сливного шланга в сифон раковины можно признать оптимальным вариантом.

Что для этого потребуется:

Специальный сифон со штуцером. Если предполагается впоследствии подсоединять к сифону ещё и стиральную машину, то штуцеров должно быть два. Тот, который не будет задействован сразу, можно закрыть стандартной заглушкой.
ФУМ-лента для уплотнения соединений.
Малый разводной ключ (№1).
Сливной шланг для посудомоечной машины нужной длины, если не хватает комплектного

Здесь важно учесть, что ставить посудомойку от места сброса грязной воды на расстоянии более двух метров нежелательно, поскольку перегружается насос.

Штуцеры могут отходить от сифонов по-разному. Если этот отвод расположен перпендикулярно ёмкости сифона, шланг посудомойки обязательно нужно поднимать на уровень выше штуцера.

Если этого не сделать, стоки из раковины будут неминуемо проникать в сливной шланг посудомоечной машины и застаиваться там. В этом случае неприятные запахи внутри машины вам гарантированы!

Такая мера не нужна, если штуцер входит в ёмкость сифона под острым углом. В этом случае сливной шланг в точке подсоединения к штуцеру уже оказывается выше уровня канализационного стока раковины.

Вывод сливного шланга в канализационную трубу

Можно ли и как подключить посудомоечную машину к канализации напрямую? Такая возможность есть. Метод рекомендуется только в том случае, если на канализационной трубе уже имеется отвод (тройник), предназначенный именно для подключения сливных шлангов бытовой техники. При отсутствии отвода его устройство может оказаться весьма хлопотным и не обязательно успешным.

Применение такого метода требует, чтобы слив посудомоечной машины находился минимум на 0,4 м выше канализационной трубы. Если сливной шланг будет просто лежать на полу, в него будет переливаться содержимое канализации, что совершенно недопустимо.

Подключение посудомойки к канализации, варианты которого рассмотрены выше, при любом способе требует внимательного подхода. Чтобы избежать домашних аварий, рекомендуется первые дни наблюдать за работающей машиной: нет ли протечек, перебоев, нежелательных вибраций. Если всё работает как должно, можно быть уверенным: посудомоечная машина будет работать долго и без нарушений.

Самостоятельное подключение

Чтобы установить дома посудомоечную машину не обязательно вызывать специалиста. Можно справиться и собственными силами. В этом нет ничего сложного, если следовать инструкции и соблюдать технику безопасности. В процессе необходимо будет выполнить подводку к холодной воде и к сливу. Может понадобиться установить новую розетку для большего удобства, но если в этом деле нет опыта, то работу лучше доверить специалисту.

Прежде всего, следует отключить подачу воды в квартире, перекрыв вентили в трубах. В систему нужно будет врезать тройник, который позволит воде поступать и в кран, и в посудомойку

Затем важно обратить внимание на слив под раковиной. Если он не предполагает возможность присоединения сливного шланга машины, то придется заменить его на другой

Чтобы сохранить эстетичный вид кухни, необходимо спрятать сливной шланг под мойку, не допуская при этом его сгибов и деформации. Если нет желания убирать шланг внутрь тумбы, то можно оставить его снаружи, используя специальное крепление к раковине. Тогда придется доставать и устанавливать его при каждом использовании посудомоечной машины, а затем убирать.

Нужна ли горячая вода ПММ?

Температура жидкости в баке ПММ зависит от выбранного режима. Какой водой моет посудомойка, заложено в алгоритмах. Уровень температуры в водопроводе может превышать допустимую норму программы, что чревато поломкой датчика, других механизмов.

Читать также: Проверка в схемах режимов транзисторов

Процесс подключения ПММ своими руками вы можете посмотреть в этом видео

Отзывы, дополнительные рекомендации о том, как подключить технику, находятся под видеороликом.

После такой тщательной подготовки вы без проблем справитесь с поставленной задачей. Не забудьте запустить тестовый режим, проверить коммуникации на протечки. Желаем удачи!

Подключение посудомоечной машины к водопроводу и канализации посильная задача для каждого человека. Но для этого придется соблюдать четкие правила установки и подведения коммуникаций. Это поможет сэкономить 1,5-2,5 тыс. рублей и иметь уверенность в качестве и надежности.

Что понадобится для монтажа слива

Есть два вероятных варианта. Один не хуже другого.

В первом случае подключаем сливной шланг посудомоечной машины непосредственно в канализационную трубу. Тогда нам обязательно понадобится специальный пластиковый тройник с резиновым переходником.

Оптимальным считается его вертикальное расположение. Такой способ установки лучше всего защищает от вероятных протечек. Конечно, расположение тройника будет зависеть от расположения самой канализационной трубы. Нижний конец тройника вставляется непосредственно в основную трубу системы канализации.

К верхнему его отводу соединяется слив мойки, а к дополнительному ответвлению через резиновый адаптер сливной шланг вашей посудомоечной машины. Вот теперь всё готово. Никаких сложностей для любого человека, имеющего опыт в работе с сантехникой.

Второй вариант – использование сифона для раковины снабжённого патрубком для подключения сливного шланга посудомоечной машины. В случае если помимо посудомоечной на кухне установлена ещё и стиральная машина просто нужно будет приобрести и поставить сифон, оборудованный двумя патрубками.

Для более надёжного соединения рекомендуется использовать специальную муфту-переходник. Закрепляется сливной шланг посудомоечной машины при помощи хомутов.

Приобрести подходящий для подключения слива сифон можно в любом магазине, торгующем сантехникой. Их всевозможных разновидностей немало. Да и цены вполне доступны. Будем считать, что одним из приведённых способов посудомоечная машина соединена со сливом.

Вот теперь посудомоечная машина полностью подключена к водопроводной системе и канализации. А означает это, что она теперь окончательно подготовлена к дальнейшему её использованию по прямому назначению.

Удаляем из машины все остатки упаковочных материалов и, вооружившись инструкцией пользователя, производим пробный запуск. В процессе надо будет внимательно понаблюдать за местами сделанных соединений. Если нужно подтянуть резьбу или хомуты до полной герметичности.

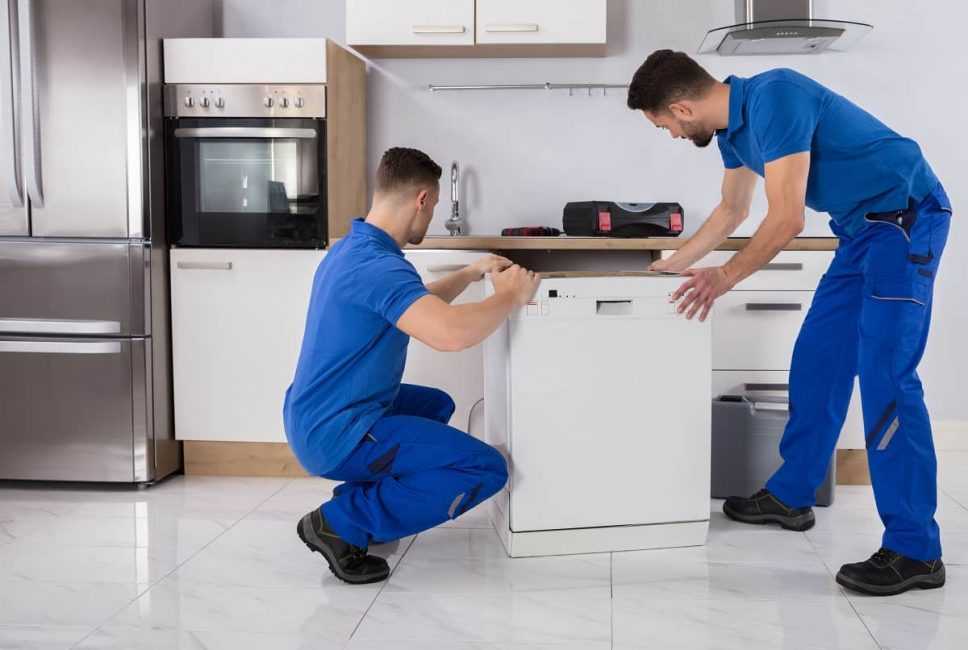

Установка посудомоечной машины

Конструктивно посудомойки могут быть двух типов: отдельно стоящие и встроенные. Первые представляют сбой отдельные электрические приборы в собственном корпусе, которые могут быть установлены практически в любом месте кухни. Главное – чтобы к ним было удобно подводить коммуникации и при их подведении соблюдались все необходимые нормы.

Монтаж и подключение посудомоечной машины

Встроенные посудомойки устанавливаются в уже готовые элементы кухни (шкафы и ниши), к которым заранее подведены точки ввода воды и электричества. Такие ПММ могут иметь как собственную переднюю панель с органами управления, так и использовать в качестве передней панели декоративную пластину, выполненную из дерева или МДФ. В этом случае органы управления ПММ будут скрыты; чаще всего их располагают на дверце с торца.

Отдельно стоящие ПММ

Наружный настольный вариант посудомойки

В зависимости от габаритов такой посудомойки, она может быть установлена на полу или на специальной подставке. В роли подставки может выступать, например, столешница. Обычно ПММ высотой более 60 см устанавливают на пол, а высотой 45-60 см – на подставку.

Основных требований при подобном способе установки всего два:

Посудомойка должна располагаться на ровной поверхности. Это необходимо, поскольку любое нарушение перпендикулярности в установке машины чревато не только неустойчивостью, но и вытеканием из неё воды при работе
Посудомойка должна располагаться на расстоянии не менее 5 см от стены. Здесь тоже всё просто – меньшее расстояние не даст правильно развести коммуникации, и возможны случаи, когда шланги с водой будут пережаты, что приведёт к блокированию доступа воды в машину

Отклонение от горизонтальной плоскости при монтаже ППМ должно быть не более 2°.

Проверка правильности установки делается с помощью уровня, который прикладывается к крышке посудомойки. Все машины снабжаются ножками с регулируемой высотой, поэтому при выравнивании машины проблем возникнуть не должно.

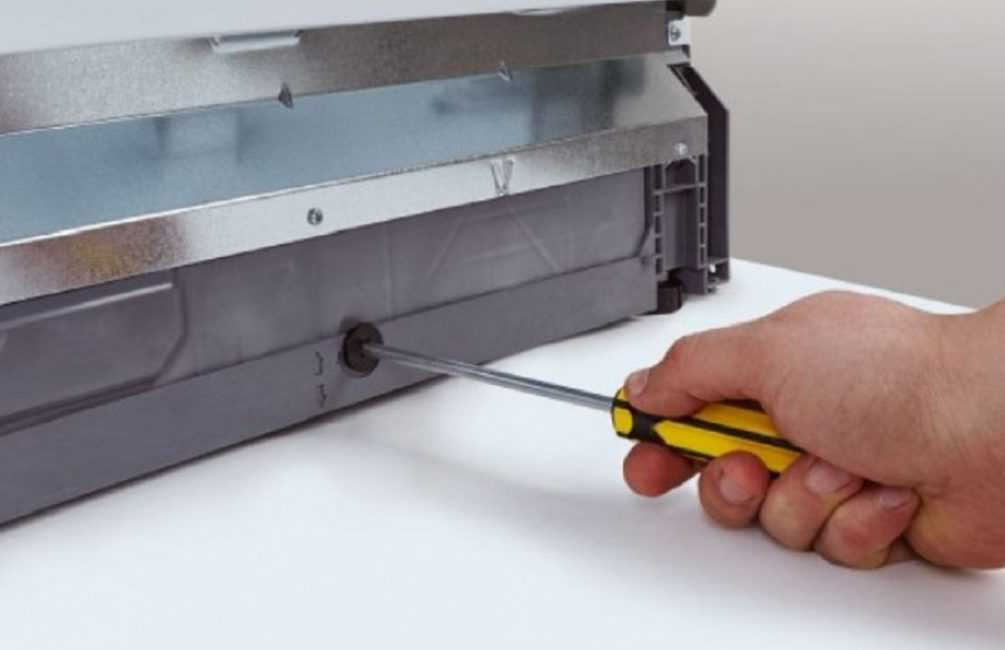

Регулировка высоты машины при помощи специального винта

Если коммуникации уже подведены к месту установки, то особых проблем при монтаже ППМ не возникнет, если же их нет, то придётся к месту установки прибора подводить электричество и воду.

Здесь следует помнить, что длина стандартных шлангов, и кабеля подключения электричества, идущих в комплекте с машиной, не превышает 1.5 м. Поэтому место её расположения следует выбирать, исходя из этих расстояний. Применение дополнительных удлинителей для подачи воды и электричества крайне нежелательно.

Обычно, при выборе места установки машины, её стараются разместить поближе к водным коммуникациям – холодной воде и канализационному стоку, а уже электричество подводят любым удобным способом, поскольку монтаж электрики менее трудоёмкий, нежели монтаж водоснабжения. Если для того, чтобы провести электричество, максимум, что придётся сделать – это проштробить стену для размещения проводки и установить гнездо для розетки, то в случае с водой список мероприятий будет существенно больше.

Встраиваемые ПММ

В данной ситуации всё гораздо проще

Все встраиваемые посудомойки (кроме очень ограниченного числа моделей) имеют не только стандартные габариты, но и стандартные положения точек ввода электричества и воды.

Габариты посудомоечных машин достаточно жестко стандартизированы:

высота – не более 82 см для полноразмерных и не более 46 см для малогабаритных
ширина – 60 см для полноразмерных и 45 для узких или малогабаритных
глубина – 48 или 58 см

Перед тем, как жёстко закрепить ПММ в нишах или шкафах, их также необходимо выровнять при помощи уровня. Это просто сделать, поскольку встраиваемые машины также снабжаются ножками с регулируемой высотой.

При монтаже машины её следует максимально приподнять на регулируемых ножках, чтобы между верхней крышкой машины и столешницей не было щелей.

Важной деталью для встраиваемых ПММ является парозащита в виде специальной металлической пластины. Она устанавливается в передней верхней части ниши и закрепляется при помощи саморезов к нижней части столешницы

Благодаря применению этого устройства столешница не будет разбухать от пара при открытии дверцы посудомойки. Иногда вместо этой пластины используют алюминиевую фольгу или скотч, который закрепляют по части периметра дверцы (на столешнице и боковых стенках).

Фильтр для воды на дачу: проточный, магистральный и другие фильтры (Фото & Видео) +Отзывы

Посудомоечная машинка на кухне

Посудомойки завоевывают большую популярность и часто встречаются в квартирах, домах. Мытье посуды в машинке удобно, комфортно. Прибор позволяет сэкономить потребление воды и электроэнергии, необходимой для нагревания воды. Неудивительно, что посудомойка присутствует во многих домах или запланирована на ближайшее приобретение. Лучший момент принять решение о покупке данного устройства – ремонт кухни.

Если место определено и подготовлено, установить машинку можно в любое время. Монтажные работы не сложны, их можно успешно выполнить самостоятельно. Что нужно для подключения посудомойки?

Посудомоечная машинка не требует подключения специальной инсталляции. После установки машинки предстоит выполнить подключение к основным сетям:

электричеству,
водопроводу,
канализации.

В некоторых случаях можно подключить устройство к горячей воде, однако не все модели позволяют осуществить такой способ, это должно быть указано в инструкции.

Подключение к воде

Сразу стоит сказать, что подключение посудомоечной машины к горячей воде нежелательно.

С одной стороны можно подумать, что этим вы сэкономите на подогреве, но это не так. Качество воды из центрального снабжения оставляет желать лучшего – этим только сократится срок службы техники. Если быть точнее – страдает обратный клапан.

Пошаговый алгоритм подключения воды:

Полное перекрытие водоснабжения по дому (квартире).
Далее отсоединяется от трубы холодная линия кухонного смесителя. Гидроизоляция удаляется.
Следующим шагом устанавливается тройник, подключается этот набор к смесителю.
Далее от тройника последовательно монтируется фильтр, шаровый кран и пластиковая трубка посудомойки.

На всех этапах соединений водопровода старательно изолируйте все резьбовые части гидроизоляционной лентой (фумка). Наматывать можно до 15 слоев. При большем количестве фумка будет просто сворачиваться в комки.

Пароизоляция кухонной мебели

Некоторые производители встроенных посудомоечных машин снабжают свои изделия специальным материалом, который утепляет ее стенки. За счет этого увеличивается КПД устройства. Такой подход позволяет снизить возникающую вибрацию при работе.

При самостоятельной пароизоляции используется специальная пленка. Она обладает пароизоляционными свойствами и клеится на мебель вокруг машины. Не нужно применять обычную пленку, которая не пропускает воздух. Так будет образовываться конденсат на стенках машинки, что недопустимо. Лучше воспользоваться специальным материалом, который очень медленно пропускает воздух.

Возможные варианты встраивания

Шкаф для встраивания ПММ может выглядеть по-разному. Предлагаем рассмотреть несколько популярных вариантов, удобных для монтажа.

Каждый вид монтажа связан с трудностями

Чтобы свести их к минимуму, важно соблюдать вышеизложенные условия и требования, указанные производителем в инструкции. Предлагаем несколько рекомендаций по монтажу посудомойки в разных местах

Встраивание в шкаф

Если рядом с мойкой находится шкаф-тумба шириной более 45 см, то его можно использовать для установки посудомоечной машины. Преимущество близкого к коммуникациям монтажа – возможность интегрирования шлангов машинки в уже установленную систему под мойкой.

Вариант подключения посудомойки: удлиненная труба подачи холодной воды с запорным клапаном, отвод дренажного шланга в моечный сифон, отдельная электрическая розетка

Важно. Затем нужно поочередно подключить машину к канализации, водопроводу и электропитанию

Если необходимо, следует установить дополнительно гидрозатвор со сливным патрубком.

Декоративную лицевую панель, которая крепится на дверцу машинки, обычно собирают из снятых дверок шкафа или заказывают дополнительно. Частично встроенные модели декорировать не нужно, поэтому их монтаж немного проще.

Установка в отдельностоящий модуль

Если свободных шкафов под новое оборудование не найдено, но места на кухне достаточно, можно заказать отдельный модуль, но установить его нужно неподалеку от коммуникаций.

Тумба для дополнительно приобретенной техники – компактной стиральной машинки и посудомойки. Модуль установлен максимально близко к мойке, что облегчает подключение

Важно выровнять и закрепить агрегат так, чтобы он не вибрировал при работе и не двигал шкаф. Шланги и трубы прокладываются вдоль стены, но доступ к ним легче

Чтобы добраться до коммуникаций, можно не демонтировать машину, а просто отодвинуть тумбу от стены. Когда посудомойка установлена под общую кухонную столешницу, для технического обслуживания приходится ее демонтировать, так как иначе к местам присоединения шлангов не дотянуться.

Монтаж в нишу

Если в кухне предусмотрена ниша для установки микроволновой печи, духового шкафа или другого небольшого по размерам оборудования, ее можно также использовать и для монтажа посудомойки.

Размеры компактной модели вместе с чертежами можно найти в инструкции по установке. Если ниша расположена далеко от коммуникаций, придется запастись длинными гибкими шлангами для подачи холодной воды и отвода использованной

Встраиваемые компактные модели не нужно путать с отдельностоящими. Последние не обязательно размещать в нише – для их установки подойдет любая горизонтальная поверхность.

Чтобы посудомойка не бросалась в глаза и была скрыта, как остальная техника, лицевую часть прикрывают декоративной накладкой в стиле фасада.

Разработчики обычно продумывают различные варианты установки техники, поэтому в инструкции по монтажу размещают чертежи и схемы с размерами, полезными подсказками, техническими рекомендациями

Место для компактной модели подыскать проще, но не забывайте, что большую семью мини-машинка обслужить не в состоянии.

Если встраивание не подходит

Что делать, если в кухне совсем нет места для установки встраиваемой модели? Остается рассмотреть отдельностоящие варианты, конструкция которых не требует особого монтажа. Их можно просто установить на пол, столешницу или в нишу, выровнять, а затем выполнить подключение.

Существует еще один способ исполнить собственную мечту по монтажу встроенной посудомоечной машины – полное переустройство кухонного гарнитура, с возможным ремонтом или переносом коммуникаций. Он более затратный, требует не только финансовых вложений, но и времени.

https://youtube.com/watch?v=__JMlcQbfGk

Подсоединение к водопроводу

Этот этап можно назвать самым трудоемким, потому что он занимает много времени. Но перед тем, как подключить к водопроводу посудомоечную машину, для начала нужно перекрыть водоснабжение, ведь потребуется монтаж тройника.

Как подключить к водопроводу посудомоечную машину

Подсоединение происходит следующим способом.

Найдите место, где подключается гибкий шланг, идущий от смесителя к трубе, и открутите его.
Заранее намотав на резьбу ФУМ ленту, прикрутите тройник на это место. При желании к тройнику можно подсоединить обратный клапан. Но при установке посудомоечной машины фирмы Bosch, если следовать инструкции по монтажу, наличие обратного клапана обязательно, хотя он очень привередлив к качеству воды.
Поверх тройника закрепляется открученный шланг от смесителя.
Фильтр для тонкой очистки подсоединяется к отводу, а далее прикручивается запорный кран. Если вы устанавливаете ПММ Bosch своими руками, то убедитесь в наличии этого фильтра, он нужен в любом случае, даже если у вас в водопроводе артезианская вода. При проведении всех соединений, необходимо подматывать ФУМ ленту.
К установленному вентилю подсоедините водовод от посудомойки. Но при установке и подключении посудомоечной машины Bosch, штатная прокладка размещается, как указано в инструкции по установке посудомоечной машины Bosch . При другом ее расположении появится течь.

Подсоединение шлангов к водопроводу

Примечание — подключение посудомойки согласно инструкции по установке, должно производиться только к магистрали с холодной водой. Подключение к горячей воде любой модели посудомоечной машины не рекомендуется из-за плохого качества последней.

Хотя и привлекает возможная экономия электроэнергии, но в итоге ремонт аппарата из-за засора или изнашивания узлов агрегата обойдется дороже. Также в электронике может произойти сбой, если из водопровода будет подача воды с температурой, превышающей показатель, требуемый выбранной программой.

При установке ПММ на даче, возникает вопрос, как подключить к водопроводу посудомоечную машину в его отсутствии? Решается все просто: на крыше устанавливается бак с залитой водой (высота должна быть 2-3 метра над аппаратом, чтобы обеспечивать давление в 0,1 Мпа) и водоводом подключается к аппарату

Но, перед тем, как установить посудомоечную машину на даче, во время выбора модели в магазине, обратите внимание на инструкцию по монтажу. Там вы должны увидеть, достаточно ли такое давление воды для работы агрегата

Как подключить посудомоечную машину своими руками

Самостоятельное подключение посудомойки-автомат сэкономит владельцам средства и время. Перед тем как установить посудомоечную машину, внимательно прочитайте инструкцию. Как правило, краткое пошаговое руководство прилагается ко всем моделям известных брендов. В большинстве случаев устанавливать ПММ придется в четыре этапа:

Встроить посудомоечную машину в нишу и надежно закрепить ее там.
Подвести сеть 220 В и установить розетку в стене рядом с корпусом машинки.
Подсоединить ПММ к водопроводу.
Выполнить подключение агрегата к канализации.

Подключение посудомоечной техники к водопроводу и канализации – непростая задача

Подвод электросети

Хорошо, если на расстоянии до 1 м от корпуса ПММ в стене расположена розетка с заземлением, рассчитанная на потребление тока 16 А. Тогда электропроводку можно не делать. В противном случае придется вызывать мастера или подводить электричество своими руками.

Не допускается использование удлинителей, тройников и других подобных вариантов для подсоединения ПММ к электрической сети

Для проводки используйте медный кабель с тремя жилами, сечение каждой из которых должно быть не меньше 2 мм. На входе, в распределительной коробке или щитке, кабель должен быть подключен к автоматическому выключателю, рассчитанному на срабатывание от тока 16 А.

Кроме того, желательно подключить в кабельную линию УЗО – устройство защитного отключения, рассчитанное на ток 16 А, с током утечки 30 мА (см. фото).

Схема правильного подвода электроэнергии к посудомоечной машине

Подключение посудомоечной машины к водопроводу

Наилучший вариант – подключиться к смесителю раковины, расположенной рядом с ПММ. Для этого перекройте подачу холодной воды и найдите то место, где гибкий шланг от смесителя подсоединен к трубе, подающей холодную воду. В этом месте ослабьте крепление и открутите гайку, фиксирующую соединение гибкого шланга с трубой, затем извлеките шланг.

Один из вариантов установки тройника с встроенным запорным краном для подвода воды к автоматической посудомойке

На место соединения установите тройник, выводы которого подсоедините к гибкому шлангу смесителя и запорному крану. К последнему подключите фильтр грубой очистки и наливной шланг для ПММ. Не забудьте предварительно накрутить на резьбу всех соединений герметизирующую fum-ленту.

Если не получается подключиться к водопроводу под раковиной, можете врезаться в водопроводную трубу, проходящую недалеко. Для врезки в металлическую трубу лучше всего использовать обжимную муфту. Предварительно в трубе нужно просверлить отверстие для отвода воды.

Обжимная муфта с отводом и запорным краном

Если водопроводная труба изготовлена из металлопластика, из нее нужно вырезать кусок, равный по длине тройнику, который будет установлен. Затем в месте разреза установить тройник, к которому затем подсоединить запорный кран, фильтр и впускной шланг ПММ.

Тройник в разрезе металлопластиковой трубы

Подготовка слива в канализацию

В том случае если мойка располагается рядом с посудомоечным агрегатом, совместите их сливы, установив под раковиной сливной сифон с дополнительным отводом. По основному каналу будет поступать вода из мойки, по дополнительному – отработавшая жидкость с ПММ.

В продаже есть варианты сифонов с одним и двумя отводами. Два дополнительных отвода удобны, когда рядом с посудомойкой планируется размещение стиральной машины. О том, как правильно выполнить установку стирального агрегата, читайте в нашей статье.

Сливной сифон с двумя отводами, к одному из которых подключена посудомоечная машина

Чтобы вода из сифона не попадала в слив машинки, сливной шланг должен быть подключен через небольшой перегиб, подключенный непосредственно к ответвлению сифона.

Еще один вариант – на входе в канализацию установить тройник, в один из отводов которого подключить кухонную мойку, а в другой – ПММ. Чтобы неприятные запахи не распространялись по кухне, отверстия герметизируют резиновыми или пластиковыми манжетами.

Тройник, который выводит в канализацию слив из раковины и посудомоечной машины

Проще всего организовать слив из настольной ПММ. Для этого достаточно прикрепить сливной шланг к раковине мойки

Особое внимание следует уделить надежности крепления, так как вырвавшийся из раковины шланг может залить жидкостью пол в кухне

Сливной шланг, заключенный в пластиковый перегиб

Как видите, организовать подключение посудомоечной машины вполне по силам каждому. При себе нужно иметь только небольшой набор инструментов и подручные материалы. Если необходимо встраивать посудомоечную технику в нишу, следуйте инструкции, прилагаемой производителем к ПММ.
