Be quiet! dark power pro 11 750w отзывы

Комплектация

Премиумное отношение к клиенту начинается уже с комплекта поставки. Приезжает БП в коробке, которая по размерам и весу раза в два больше, чем рядовой блок питания от немцев, вроде Pure Power 10. Обзор последнего где-то здесь.

Комплектация богата и предусмотрительна — помимо самого блока, инструкции да упаковки силикатного геля против влажностей, имеем:

• кабель 20+4 пин для материнской платы — длиной 600 мм
• кабель 8 пин для процессора — длиной 750 мм
• кабель 4+4 пин для процессора — 750 мм
• кабель SATA+SATA+HDD+HDD+FDD — длиной целых 1200 мм
• два кабеля SATA x3 на 900 мм
• кабель HDD x3 на 900 мм
• кабель HDD+HDD+FDD на 900 мм
• кабель MB длинной 700 мм
• целых три (!) кабеля 6+2 пин для видеокарт по 700 мм каждый
• один кабель 6 пин для видеокарты, тоже длиной 700 мм
• четыре кабеля для присоединения внешних вентиляторов — длиной 750 мм
• набор стяжек и винтиков

Внутреннее устройство

Для улучшения качества выходных напряжений используются мощные компоненты. be quiet! установила больше твердотельных конденсаторов, а также улучшила производительность выходной фильтрации. Для вторичных цепей используются конденсаторы 105 °C от Nippon Chemicon в дополнение к твердотельным, есть и несколько моделей Rubycon. В качестве основных накопителей были взяты Nippon Chemicon на 470 мкФ (420 В, 105 °C). Интересно, что be quiet! выбрала конденсаторы такой же емкости, что и в старшей модели на 850 Вт.

Блок питания содержит все основные схемы защиты, а именно: от превышения напряжения (OVP), чрезмерно низкого напряжения (UVP), перегрузки (OPP), превышения тока по отдельным линиям (OCP) и короткого замыкания (SCP). Наличие защиты от перегрева (OTP) также очень хорошо сказывается на работе устройства.

Внутреннее устройство

Несмотря на громкое заявление “Germany’s no.1 PSU Manufacturer”, Be Quiet! не имеет собственных электрических платформ блоков питания. Конкретно в случае Dark Power Pro 11 используется Platinum-платформа известного производителя FSP.

Стоит отметить, что у моделей мощностью 750 Вт и менее электрическая платформа одна, у более мощных – иная. Так относительно «слабые» модели базируются на топологии половинного моста с резонансным LLC-преобразователем, а старшие уже на топологии полного моста. В обоих случаях также используется синхронный выпрямитель и DC-DC преобразователь, формирующий вторичные линии.

При разборке блок удивляет, во-первых, количеством винтов, которыми скручен корпус. 21 винт – это рекорд, а обычно их около десятка.

Во-вторых, как и у предфлагманских Straight Power 11, Dark Power Pro 11 используют сам корпус как радиатор. Две небольшие термопрокладки отводят тепло с оборотной стороны платы.

Часть входного фильтра распаяна непосредственно на вводной розетке, а оставшиеся компоненты уже на основной PCB, что в последние годы стало негласным стандартом топовых блоков питания.

Несмотря на сравнительно небольшую мощность, в схематике применяются сразу два силовых трансформатора, установленные в самом центре платы. Рядом находится еще один, формирующий напряжение дежурного питания.

По конденсаторам всё отлично. Основные – две «банки» производства Rubycon, что почётно и большая редкость. Основные конденсаторы от Rubycon встречаются очень редко, а это самый «жир». Они относятся к высокотемпературной 105-градусной серии, ёмкостью 220 мкФ каждый

Обратите внимание, это не 400- или 420-вольтовые конденсаторы, а на 450 В, а значит фактическая ёмкость (точнее, фактическое время удержания) будет чуть больше

Если честно, 440 мкФ суммарной ёмкости основных конденсаторов для флагманского блока – ну такое. Да, это близко к номинальной мощности, но у решений такого класса соотношение мощности к ёмкости конденсаторов хорошо бы 1 к 1. Кроме того, 550 ватт мощности – не так и много. Блок почти всегда будет работать при как минимум 50% нагрузки. Короче говоря, ёмкостью конденсаторов он не сможет долго компенсировать «мигание» света.

Вспомогательные конденсаторы все поголовно японского происхождения. Используются твердотельные и электролитические Nippon Chemicon, Nichicon, CapXon и местами Rubycon.

Не поскупились на фильтрующие конденсаторы на панели с модульными разъёмами. Для каждого разъёма как минимум по одному конденсатору, при чём довольно большой ёмкости (16 В, 3300 мкФ, 105°C). Питание на эту дочернюю плату подаётся через толстые шины, а не гибкие проводники.

И я не мог не упомянуть гениальную реализацию разъёмов для вентиляторов. Они несколько коротковаты, и сделав хитрый финт, Be Quiet! просто поставила два разъёма друг на друга. Ну а что, не запускать же производство разъёмов с удлиненным корпусом, и так нормально!

Be Quiet! Dark Power Pro 11 550 Вт получил полный спектр защит, характерных для блоков потребительского класса, а именно:

• (OPP) – от перегрузки;
• (UVP/OVP) – от чрезмерно низкого/высокого напряжения;
• (OCP) – от перегрузки по отдельным линиям;
• (SCP) – от короткого замыкания;
• (OTP) – от перегрева.

В плане качества пайки впечатление сложилось двоякое. С одной стороны, все пропаяно годно, но конечно же излишки припоя, недомытый флюс и загнутые о диэлектрик слишком длинные ножки как всегда на месте – к такому привыкли. Не скажу, что прямо каждый второй элемент, но очень многие распаяны как-то криво (стоят под углом). Впрочем, пропайка полная, припоя в достатке, так что это на полноценный минус не тянет.

Продувается блок 135-мм вентилятором серии SilentWings 3 на базе гидродинамического подшипника. Обычно для вентиляторов этой серии Be Quiet! заявляет 300 тыс. часов наработки на отказ, что более 34 лет. К сожалению, полностью останавливаться он не умеет, но зато вращается ну очень медленно (~500 оборотов при 80% нагрузки). Напомню, у вентилятора предусмотрено антивибрационное крепление по всему периметру рамки.

В целом, Be Quiet! Dark Power Pro 11 550 Вт внутри сделан ладно. Схематика хорошая, по компонентам экономии нет. Суматохи вносит неотключаемая 24-pin колодка питания и ряд кабелей, обеспечивающих работу “оверклокерского ключа”, но в целом все достойно.

Схемотехника

В основе be quiet! Dark Power 12 используется платформа FSP. Схемотехника на основе полного моста с резонансным преобразователем LLC, синхронным выпрямителем и преобразователями DC-DC. Линия +12 В разделена на четыре виртуальных.

Отличительной особенностью схемотехники является использование технологии Active Rectifier. Выпрямитель переменного напряжения не на основе привычных диодных мостов, а на основе мосфетов, работающих под управлением контроллера, что дает большую эффективность за счет снижения потерь напряжения.

На входе мы видим полноценный EMI-фильтр. Имеется варистор и предохранитель для защиты самого блока питания.

Далее идет двойной, скрученный между собой белый алюминиевый радиатор, между половинками которого зажата вертикальная плата с четырьмя мосфетами того самого Active Rectifier – выпрямителя переменного тока.

За ним крупный дроссель APFC и радиатор с его силовыми элементами – диод C3D06060 и два мосфета Infineon IPA60R180P7.

На краю находится вертикальная плата с контроллером корректора мощности ICE2PCS02 и двумя микросхемами M2027.

Ключи главного полномостового преобразователя (четыре транзистора Semiconductor TF190A60C) находятся на отдельном радиаторе возле основных конденсаторов.

Рядом еще одна вертикальная плата с контроллером резонансного преобразователя LLC — CM6901T2X.

Два сглаживающих конденсатора японского производства Nippon Chemi-Con емкостью по 330 мФ рассчитаны на напряжение до 420 В и температуру до 105 °C.

Далее находится дроссель колебательного контура и трансформатор преобразователя. Перед трансформатором — узкие серебристые радиаторы, охлаждающие мосфеты; формирующие линию +12 В распаяны с обратной стороны платы.

Низковольтные каналы +3.3 В и +5 В формируются DC-DC преобразователями. Находятся они на длинной вертикальной плате.

С одной стороны на ней два дросселя и твердотельные конденсаторы, с другой — шесть транзисторов BSC0901NS и двухканальный ШИМ контроллер APW7159C.

Здесь же находится супервизор WT7527RA, отвечающий за все виды защиты.

Фильтрация помех на выходах осуществляется за счет полимерных и электролитических конденсаторов японского производства Nippon Chemi-Con.

Непосредственно на плате с разъемами для модульных кабелей распаяны еще дополнительные фильтрующие полимерные конденсаторы.

Внешний вид

Как уже было сказано, младшие модели похожи на старшие, но не во всём. Кроме очевидного различия в мощности, модели на 550, 650 и 750 Вт имеют менее длинный корпус, а именно 180 мм, что на 15 мм короче старших моделей, что всё равно достаточно много. Из-за этого устройство может не поместиться в некоторые mATX корпуса с нижним расположением блока питания.

За необычной вентиляционной решеткой представленной параллельными стальными стержнями скрывается 135-мм вентилятор типа Silent Wings 3 производства be quiet!. Внутреннюю и наружную панель окружают резиновые ободки, которые обеспечивают виброизоляцию от корпуса.

Сзади находится вентиляционная решетка, разъем для кабеля питания и кнопка включения/выключения.

Блок питания является частично модульным, то есть кабель 20+4 pin припаян напрямую к плате.

Для подключения дополнительных кабелей предусмотрены разъёмы:

• 2 х Р4/Р8 — для питания материнской платы
• 4 х PCI Express — для подключения видеокарт
• 5х 5 pin — разъемы для подключения периферии
• 4 х разъема для корпусных вентиляторов
• 1 х разъем для перемычки или слотовой заглушки «OC Key».

Как писалось ранее, блок питания имеет 4 линии 12 В, объединяемые в одну при значительном энергопотреблении компьютера, например при разгоне. Первые две линии заявлены на 20 А, а еще две – на 25 А. 12V1 и 12V2 обеспечивают 24-контактный разъем питания ATX и подключение периферии, а также потребности материнской платы в напряжении 12 В. Линии 12V3 и 12V4 предназначены для видеокарт PCI Express. Распределение мощности и рекомендации подключения в случае установки нескольких видеокарт приведены в руководстве пользователя. В режиме с одной линией ток составляет до 45 А, что соответствует мощности 540 Вт. По вторичным напряжениям 3,3 В и 5 В поддерживается ток до 25 и 22 А, суммарная мощность до 110 Вт. Компания be quiet! оборудовала блок питания режимом объединения четырёх линий 12 В в одну с силой тока 45 А. Работает это посредством подключения слотовой заглушки для чередования режимов (переключение можно производить только в выключенном состоянии), либо перемычки для постоянной работы одной 12 В линии.

Комплектация

Да и комплект поставки впечатляющий. Помимо самого БП имеем в комплекте набор кабелей, 19 штук всего.

• коннектор P8 под процессор
• коннектор P4+P4 под него же
• кабель SATA+SATA+HDD+HDD+FDD
• кабель SATA x4
• кабель SATA x4
• кабель HDD x3
• кабель HDD + HDD + FDD
• коннектор в материнку MB
• три кабеля по два коннектора PCIe 6+2 Pin
• один кабель с двумя коннекторами PCIe 6+2 Pin и одним 6 Pin
• четыре кабеля под вентиляторы с 4-контактным разъёмом и Molex

А также OCK (overclocking key) и короткий джампер. Сразу уберу с пути главную мою претензию касательно БП — он не полностью модульный. 60-сантиметровый коннектор 20+4 pin в материнку (не тот, что в комплекте, а другой, на питальник) совсем не модульный, а очень даже впаянный. И в БП дороже $100 я отказываюсь это воспринимать.

В остальном же набор весьма достойный. Джампер и OCK, если что, это специальные переключатели для режима…. нет, не разгона. При втыкивании джампера или щелчком специального переключателя с выводом на расширение PCIe в корпус, пользователь отключает многолинейный вывод вольтажа 12V, делая из четырёх линий одну. Джампер замыкает режим, пока находится присоединённым к корпусу БП, а переключатель позволяет включать и отключать режим легко и просто.

Тестирование

Тестовый стенд позволяет нагружать линию +12 В с шагом в 100 Вт. Линии +3.3 В, и +5 В подключались к постоянной нагрузке в 50 Вт.

По требованиям стандарта ATX отклонение не должно превышать 5%, таким образом, норма для линии +12 В лежит в пределах 11.4-12.6 В. Давайте посмотрим, какие результаты покажет наш испытуемый.

Стабильность напряжений, как и ожидалось, на очень высоком уровне. Самый важный момент — ниже номинала +12 В, напряжения во всем диапазоне нагрузок не проседает, что является отличным показателем. Изначально напряжения слегка завышены, но это нельзя назвать существенным минусом, на работу комплектующих это не повлияет. Отклонение по всем линиям укладывается в диапазон менее 2%, что является отличным показателем.

Стоит добавить, что у модели Dark Power Pro P11 550W имеется четыре виртуальные линии +12 В, и при подключении специального ключа они работают как одна линия с нагрузочной способностью в 45 А. Разницы в тестах при этих вариантах подключения нет. Подключение данного ключа имеет смысл, если использовать разогнанную конфигурацию с высоким энергопотреблением, во всех остальных случаях целесообразно использование всех виртуальных линий, все же блок питания ориентирован именно на такой режим работы.

На сколько хорошо блок питания справляется с игровой системой на основе двух видеокарт, я проверил на практике. Блок питания был подключен к следующей конфигурации:

• Процессор: Intel Core i7-3770
• Материнская плата: GIGABYTE GA-Z77X-UD3H
• Память: DDR3-1866 Kingston HyperX FURY 16 ГБ
• Видеокарта: GIGABYTE Radeon R9 280 3072MB ×2
• Диск под систему: Seagate 600 SSD 480 ГБ + два HDD на 3 ТБ

Система нагружалась программой ОССТ в режиме теста блока питания и в различных игровых приложениях. Производитель заявляет потребление одной R9 280, в нагрузке, в районе 250 Вт. Потребление системы под нагрузкой в районе 550 — 600 Вт. Как и следовало ожидать, блок питания выдерживает нагрузку запросто, тест проводился в течение часа, проблем не возникло. И это несмотря на то, что мощность БП в 550 Вт, не рассчитана на подключение игровой системы на основе тандема из двух видеокарт.

КПД «платинового» блока питания очень высокий. Он входит в стандарт, предусмотренный сертификатом 80 PLUS Platinum: 94% при 50% нагрузки. И не опускается ниже 92% при минимальных и максимальных нагрузках.

Также я проверил защиту от короткого замыкания, при замыкании на любой из линий блок питания благополучно отключался. При повышении нагрузки свыше 600 Вт также происходит отключение.

За, против, вердикт

С первых же строк итога, ведь я-то знаю, что только его в основном и читают, отмечу, что Be Quiet! Dark Power Pro 11 550 Вт – самый тихий блок питания, побывавший в редакции OCClub.ru, и прошедший через мои руки, которые майнили ещё до того, как это стало мейнстримом. Он почти бесшумен ухом в упор – всего ~600 об/мин тому в подтверждение. Небольшая поправочка: самый тихий среди тех, у которых вообще есть какой-нибудь «карлсон». Но это флагманский БП лучшего германского производителя, а значит спрос будет сполна не только по пунктику тишины.

В разрезе того, что это топовое предложение, и оглядываясь на соответствующий ценник, к Dark Power Pro 11 есть вопросы. Вопросы к торчащей «колбасе» в виде 24-pin колодки питания (ну зачем? только сами себе добавили геморроя), к наличию позолоты на контактах и к гарантийному сроку. Ещё он не умет полностью останавливать пропеллер, что конкурентные решения могут, но огромный ресурс пропеллера и беспрецедентная тишина работы компенсируют. Позолота – вопрос для многих спорный, но мощные видеокарты обычные контакты выпаливают, золочённые – нет. 5 лет гарантии – да, это не мало, и де-факто он прослужит кратно больше, но конкуренты дают 7, 10, а то и все 12.

По остальным признакам блок подтверждает своё положение. Электрически всё замечательно, вообще вопросов нет. Радует действительно жирнющий комплект и огромное по меркам 550-ваттных, да и даже по меркам 750-ваттных блоков количество разъёмов.

Никак нельзя оставить без персонального абзаца “оверклокерский ключ” и соответствующий режим работы. Напомню, при его активации линии 12 В объединяются в одну с допустимой нагрузкой до ~670 ватт. Если говорить честно, и для рядового пользователя, и для оверклокера тоже, эта вещь в общем-то бесполезная. А профессиональные оверклокеры просто тупо предпочтут блок питания с изначально одной мощной 12 В линией и обойдётся без лишних телодвижений. Поэтому «фишка» ну такая-себе, разве что перед другом козырнуть.

Хорошо:

• Классный внешний вид;
• Отличные электрические показатели;
• Есть все защиты;
• Блок непривередлив к качеству входящего напряжения;
• Качественные длинные кабели;
• Внутри есть термопрокладки;
• Очень-очень тихая работа даже при максимальной нагрузке;
• Огромное количество кабелей/разъёмов для такой мощности;
• Изумительный комплект поставки.

Не хорошо:

• 5 лет гарантии (флагманскому БП положено 7-10);
• Нет позолоты контактов;
• Вентилятор не умеет полностью останавливаться;
• Очень большой как для 550 ватт корпус (180 мм в глубину).

По страницам

Упаковка и комплектация

Блок питания поставляется в картонной коробке с цветной полиграфией, оформленной в темных тонах. На лицевой стороне находится изображение БП и указана его модель.

С тыльной стороны — таблица с нагрузочными характеристиками и QR-код для просмотра подробных характеристик на сайте производителя.

В коробке блок питания зафиксирован между демпферами из вспененного полиуретана и коробкой с комплектом и модульными кабелями.

Кроме проводов в наличии винты (как обычные, так и с накатанными головками), шесть пластиковых стяжек и шесть на липучках. Для переключения линий +12 В в одну имеется замыкающая перемычка и выносная кнопка на заглушке для интерфейсной панели корпуса.

Упаковка

Лицевую сторону коробки украшает качественная матовая полиграфия.

Некоторые спецификации, а также длина комплектных кабелей напечатаны на задней части.

Если открыть коробку, то сразу становится понятно, что блок питания принадлежит к премиум сегменту. Само устройство упаковано в пеноматериал, рядом лежит коробка из плотного картона, в которой находятся кабели и аксессуары.

В комплекте идет руководство пользователя и кабель питания от сети. В инструкции кроме базовой информации приведено и распределение линий 12 В по разъемам, а также рекомендации по установке и подключению кабелей; приведены характеристики систем защиты, установленных в устройстве.

Кабели:

• Основной несъемный кабель 20+4 пин до системной платы – 60 см
• Два кабеля Р8 питания CPU, один 8 пин, второй 4+4 пин – 70 см
• Три кабеля питания PCI-E, с двумя коннекторами 6+2 пин – 60 см
• Один кабель PCI-E, с одним 6 пин коннектором – 60 см
• Два кабеля SATA с тремя коннекторами – 60+15+15 см
• Один кабель с тремя MOLEX разъемами – 60+15+15 см
• Один кабель с одним MOLEX разъемом – 60 см
• Один универсальный кабель – два SATA 60+15 см, далее два MOLEX 15+15 см, и один FDD разъем +15 см
• Четыре шнурка для подключения внешних вентиляторов – 60+15 см

Довольно богатый набор, этого хватит для огромного количества периферийных устройств.

Четыре кабеля для подключения вентиляторов, пять нейлоновых стяжек, пять стяжек-липучек, два комплекта винтов по пять штук.

Слотовая заглушка OCK для объединения четырёх виртуальных 12 В линий в одну. Вместо неё можно использовать джампер, идущий в комплекте.

Упаковка и комплектация

Коробка просто огромная, упакована в прозрачную пленку. Цвет оформления соответствует названию серии – черный. На лицевой стороне изображение самого блока питания, наименование модели. Указаны особенности: сертификат 80PLUS Platinum, тихий вентилятор, кабель менеджмент, высокий класс (high-end).

На торцах коробки подробное описание линейки на нескольких языках, в том числе и на русском.

На обратной стороне коробки схема с описанием комплекта кабелей, их длины и количество разъемов. Указание габаритов блока питания и таблица с нагрузочными характеристиками.

Внутри коробки, надежно упакован в вставки из пеноматериала, сам блок питания. Отдельно в картонной коробке весь комплект кабелей, очень удобно будет хранить невостребованные провода.

А комплект довольно богатый:

• Винты с накатанной головкой: 5 шт
• Винты: 5 шт
• Стяжки с липучкой: 5 шт
• Стяжки пластиковые: 6 шт
• Планка для задней панели с переключателем
• Ключ переключатель
• Инструкция
• Переходники для подключения корпусных вентиляторов: 4 шт
• Набор кабелей: 4 пучка, соединенных дополнительными стяжками на липучках
• Кабель питания 1.5 м

На кабелях остановимся подробнее:

• Основной несъемный кабель 20+4 пин до системной платы – 60 см
• Два кабеля Р8 питания CPU, один 8 пин, второй 4+4 пин – 70 см
• Три кабеля питания PCI-E, с двумя коннекторами 6+2 пин – 60 см
• Один кабель PCI-E, с одним 6 пин коннектором – 60 см
• Два кабеля SATA с тремя коннекторами – 60+15+15 см
• Один кабель с тремя MOLEX разъемами -60+15+15 см
• Один кабель с одним MOLEX разъемом – 60 см
• Один универсальный кабель – два SATA 60+15 см, далее два MOLEX 15+15 см, и один FDD разъем +15 см
• Четыре шнурка для подключения внешних вентиляторов – 60+15 см
• До планки с переключателем – 60 см

Вот такое разнообразие проводов. Привычнее, конечно, у модульных БП видеть плоские черные кабеля. Здесь же у нас все провода цветные в пластиковой оплетке. Кабели мягкие, укладываются хорошо, концы оплетки зафиксированы на термоусадку.

Внешность

Внешний вид be quiet! Dark Power Pro 11 не отступает от классики, но когда крутишь его в руках, легко находишь нотки высокобюджетности. БП большой, без пяти минут огромный, в двух шагах от слова “громадный”. Корпус блока выполнен из темного матового металла, спереди облагорожен решеткой, под которой находится вентилятор. По бокам корпус прикрыт прорезиненным материалом, а по углам расположены едва заметные ножки.

Сверху корпуса располагается шильдик с технической информацией. На левой и правой части находится то, что я затрудняюсь назвать иначе, как плашкой почета. Логотип, название модели, мощность и знак энергоэффективности, рифленым металлом на глянцевом фоне в серебряной рамочке. Эстетически это просто прелесть!

Сзади находится плотная решетка с гексагональными прорезями, кнопка включения и четыре отверстия для винтиков. По периметру вся сторона прикрыта прорезиненной поверхностью. Ниже левее расположен разъем для входа силового кабеля C14, клавиша переключателя питания маркировка и дополнительная информация.

Спереди БП — все выходные разъемы. Их количество так велико, что со стороны кажется, будто это какая-нибудь серверная станция. Всего разъемов 16 штук, исключая выход для кабеля питания материнской платы, который хоть и не съемный, но защищен резиновой муфтой у основания.

Переключатели «разгона»

Отдельно выделяю так называемый ключ и джампер для разгона. По факту, это переключатель работы линии 12В, который меняет режим либо на четыре “виртуальных” канала с ограничителями силы тока, либо один полноценный канал, куда идут все мощности системы питания.

Переключать режимы можно либо ручками, замыкая джампером соответствующие контакты на самом БП, либо пользоваться, как все интеллигентные люди, физической кнопкой. Она устанавливается вместо заглушки для PCIe разъёма в корпусе ПК.

Знаю, в бюджетных корпусах заглушки нужно выламывать и ничего кроме этого, но в моделях от тех же be quiet! они снимаются без проблем. Да и будем честны — вряд ли вы купите в корпус вроде Deepcool Kendomen RD (сам по себе отличный, хоть и недорогой вариант) БП, стоящий в два раза дороже, чем этот самый корпус.

Внешний вид, особенности

Несколько лет назад глубина блока питания, а только она не фиксирована жёстко рамками ATX-формата, была характеристикой, на которую можно было вообще не смотреть. Места под блок питания в корпусе выделялось валом, без ущемления посадочных мест под накопители. Но ныне формат корпусов изменился, появился кожух над блоком, 3,5-дюймовая корзина переехала под кожух, и как факт ~180 мм – то пространство, которое доступно для БП в большинстве современных корпусов, если не упразднять HDD-корзину. Соответственно, покупка БП длиннее 170 мм – рискованное мероприятие.

В этом плане Be Quiet! Pure Power 11 CM 700 Вт с 160-мм глубиной хорош, влезет в любой корпус. Этот момент сразу в копилку плюсов.

Внешний вид… он прикольный и простенький одновременно. Если немодульные Pure Power 11 ну откровенно унылые, то в случае Pure Power 11 CM шарма придаёт оранжевое кольцо по окружности пропеллера. Можно было бы подумать, что это антивибрационная вставка, как Be Quiet! иногда делает, но нет – это исключительно декоративный элемент.

Днище глухое, без дополнительных вентиляционных прорезей и украшательств.

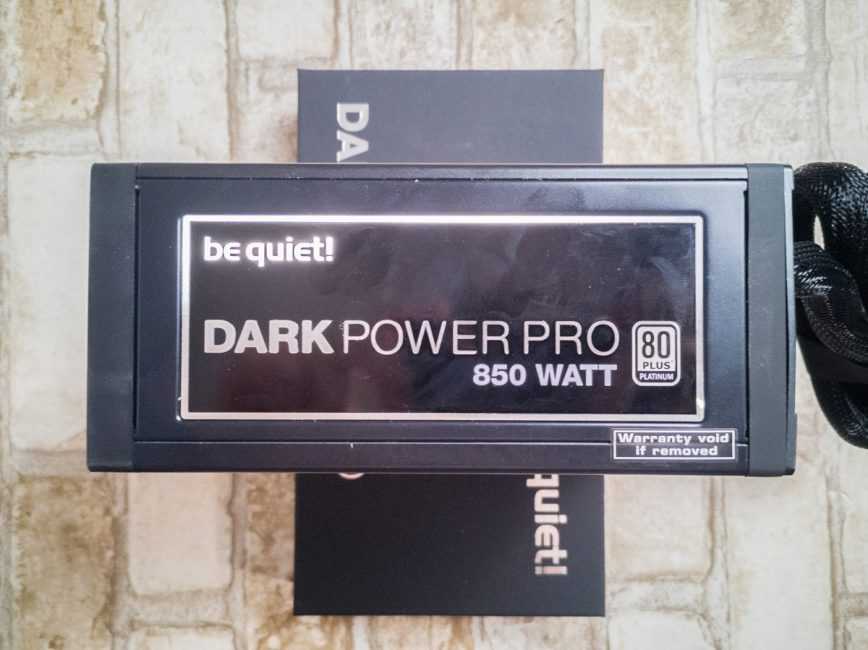

Одну боковую стенку украшает тиснённое название компании-производителя – всё же лучше, чем просто стенка.

Другую – наклейка серийным номером и электрическими характеристиками, про которые через пару абзацев.

На тыльной стороне тумблер вкл/выкл и вводная розетка. Казалось бы, площадь вентиляции здесь можно было бы увеличить на как минимум на 20%, но в действительности так сделано специально для оптимизации воздушных потоков внутри.

Ещё одна вентиляционная прорезь расположена нетипично на панели с разъёмами прямо под выходом вмонтированных кабелей. Дело в том, что внутри в этой области стоят фильтрующие конденсаторы, а ещё сильно греющийся дроссель линии 12 В. Хотя на конденсаторы не пожлобились и поставили хорошие 105-градусные, всё-таки «горячих соседей» конденсаторы не любят. Дополнительная вентиляция здесь очень не лишняя.

Теперь рассмотрим заявленные электрические параметры. В самую первую очередь отмечу, что Be Quiet! Pure Power 11 CM непривередлив к качеству входящего напряжения. Поддерживается диапазон от 100 В до 240 В (даже больше), при чём всё будет ок как при постоянной работе при условных 170 В, так и при скачках в этом диапазоне. Для частного сектора и старых домов, где поганый ток, обязательная вещь.

Для 3,3- и 5-вольтовых линий заявлено по 25 А и 20 А соответственно, или не более 150 Вт суммарно. Особого значения это не имеет, поскольку эти линии задействованы очень слабо.

С линией 12 В всё сложнее. Во-первых, здесь две виртуальные линии 12 В с допустимой токовой нагрузкой 36 А и 30 А – суммарно до 672 Вт. На линию 12V1 приходится питание материнской платы, всех разъёмов периферии и один PCI-E Power. 12V2 – только питание процессора и один PCI-E Power. Распределение и допустимые токовые нагрузки грамотные.

По моим личным канонам годных блоков питания, блок должен быть способен выдать 100% мощности на нужды основной 12 В линии, ну или немного поменьше. Be Quiet! Pure Power 11 CM 700 Вт, увы, так не может, не добирая почти 2,5 ампера, или 28 ватт. В тоже время производитель обещает пиковую мощность аж 750 Вт. На что он способен действительно станет ясно через раздел, ну а пока переходим «подкапотному» пространству.

Нагрузка

Измерения проводились ватметром E305EM6-G. В простое, то есть при обычном использовании компьютера (браузер, офисные программы и т.д.), потребление составляло порядка 50 — 80 Вт. При бенчмарке процессора потребление подскочило до 140 — 150 Вт. Отдельно бенчмарк для видеокарты потреблял 280 — 300 Вт. Одновременный запуск двух бечмарков дал энергопотребление около 400 — 440 Вт. В играх нагрузка снизилась до 350 — 365 Вт. Тесты наглядно показывают, что данного устройства хватит на любую видеокарту. Ведь для 780 Ti минимальное требование по блоку питания — 600 Вт. Это много, но, например, для GTX 1070 этот же параметр составляет 500 Вт, из-за новой архитектуры PASCAL. Так же в программе OCCT в режиме тестирования блока питания система нагружалась в течение одного часа. В процессе бенчмарка каких либо проблем не обнаружилось — тест прошел отлично.
