Как выбрать материнскую плату для компьютера

Другие части материнской платы и их функции

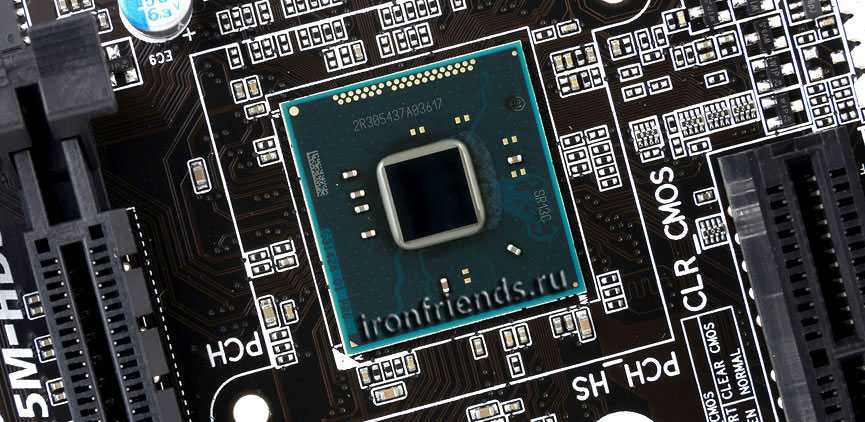

С момента появления серии Intel 5 Intel называет южный мост Platform Controller Hub или PCH, в то время как AMD по-прежнему называет его южным мостом.

ROM чип

ПЗУ или постоянное запоминающее устройство — это место, где хранится важная информация, необходимая для запуска компьютера. Очень сложно (если не невозможно) изменить содержимое ПЗУ.

В отличие от RAM, где информация теряется при отключении питания, ROM сохраняет содержимое, даже когда компьютер выключен. Вот почему ОЗУ считается «энергозависимым», а ПЗУ — «энергонезависимым».

VRM (модуль регулятора напряжения)

VRM, также называемый модулем питания процессора (PPM), представляет собой компонент, который действует очень похоже на блок питания компьютера (PSU). Он снижает напряжение — процесс, который на самом деле происходит несколько раз, прежде чем электричество даже достигнет вашего дома, чтобы обеспечить ЦП точным количеством напряжения, которое ему нужно.

VRM состоит из полевых МОП-транзисторов и дросселей. Мы рассмотрим это подробнее ниже.

Другие части материнской платы и их функции

ROM Chip

ROM или постоянная память – это место, где хранится важная информация, необходимая для запуска компьютера. Очень сложно (если не невозможно) изменить содержимое ПЗУ.

В отличие от ОЗУ, где информация теряется при отключении питания, ПЗУ сохраняет содержимое даже при выключении компьютера. Вот почему RAM считается «энергозависимой», а ROM «энергонезависимой».

VRM (модуль регулятора напряжения)

VRM, также называемый модулем питания процессора (PPM), представляет собой компонент, который действует очень похоже на блок питания компьютера (PSU). Он сбрасывает напряжение, прежде чем поток электронов достигает точки назначения, чтобы обеспечить процессор точным количеством напряжения, в котором он нуждается.

Новые процессоры Intel и платформа

Компания Intel осенью 2017 года обновила платформу для своих CPU и выпустила процессоры 8 поколения Coffee Lake, которые разделены на 4 потребительские линейки:

Core i3 8100/8350k
Core i5 8400/8600k

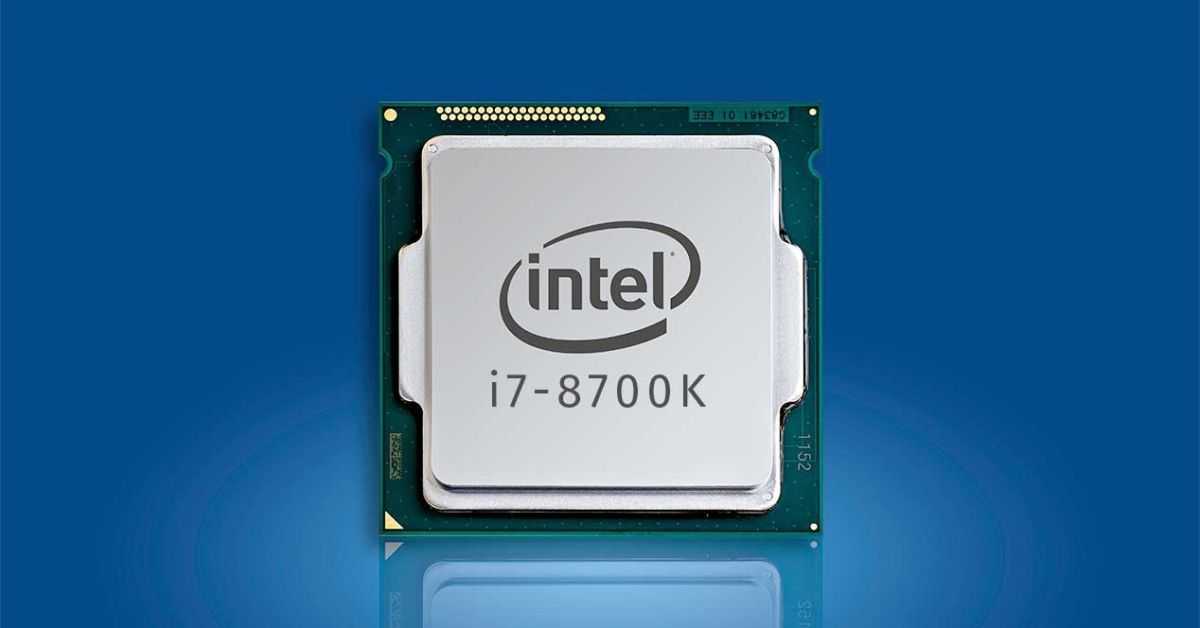

Core i7 8700k
Core i9 7900X/7920X/7960X/7980XE

Первые три линейки имеют доступные цены и ориентированы на платформу LGA1151 v2 (не совместима с процессорами 7-го поколения). Последняя, четвертая линейка представляет премиум-платформу с сокетом LGA2066. Все процессоры поддерживают оперативную память DDR4, PCIe 3.0 и пр.

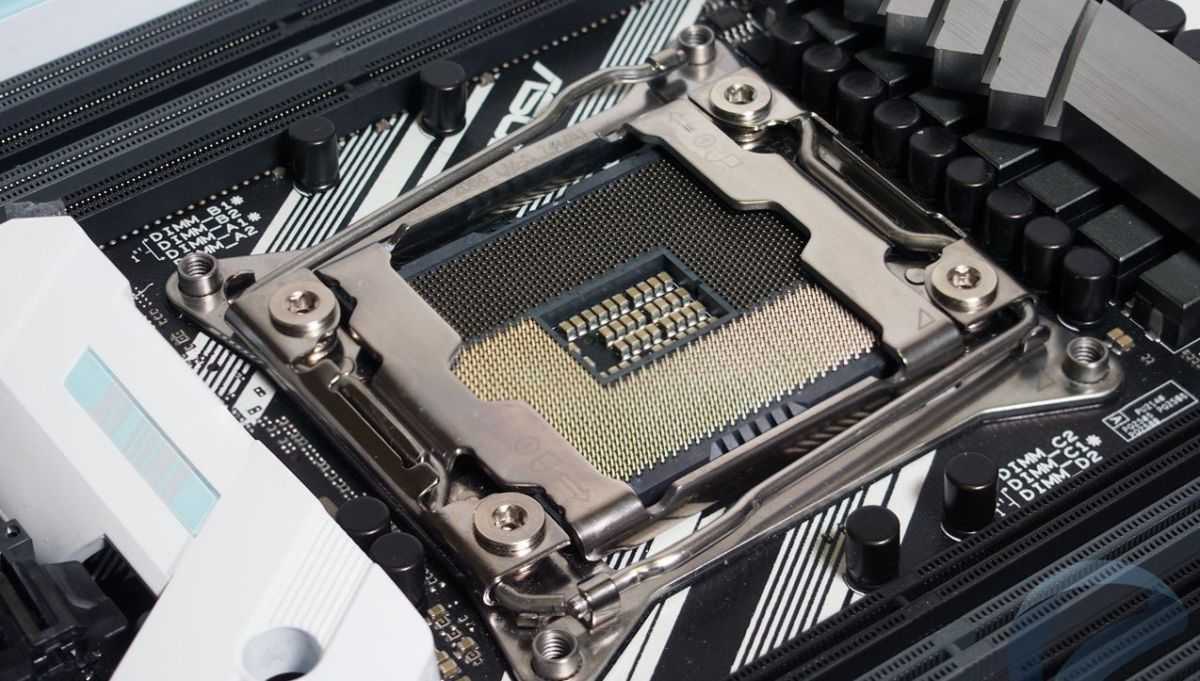

Сокет LGA2066

Процессоры Intel 8-го поколения, количество ядер и потоков

Модель	Ядра/Потоки	Частота, ГГц	Цена, USD
Intel Core i7-8700K	6/12	3,7	$360
Intel Core-i7-8700	6/12	3,2	$310
Intel Core-i5-8600K	6/6	3,6	$260
Intel Core i5-8400	6/6	4	$185
Intel Core i3-8350K	4/4	4	$175
Intel Core i3-8300	4/4	4	$170
Intel Core i3 8100	4/4	3,6	$115
Intel Pentium Gold G5600	2/4	3,9	$120
Intel Pentium Gold G5500	2/4	3,8	$100
Intel Pentium Gold G5400	2/4	3,7	$85
Intel Celeron G4920	2/2	3,2	$70
Intel Celeron G4900	2/2	3,1	$60

Порты

Важно обратить внимание на блок ввода-вывода, чтобы убедиться в наличии необходимых внешних подключений, а также проверить точки подключения USB на самой материнской плате. Они позволят вам подключить больше портов на передней панели корпуса или при помощи недорогих блоков расширения сзади

Вот список наиболее распространенных портов с краткими описаниями:

USB 3.0 / USB 3.1 Gen1: их никогда не может быть слишком много, потому что именно к ним подключается большая часть периферии.
USB 2.0: медленнее, чем USB 3.0 / 3.1, но более чем достаточны для клавиатур, мышей и многих других устройств.
USB 3.1 Gen2: пока поддерживаются немногими устройствами, но обеспечивают пропускную способность 10 Гбит/с – вдвое выше, чем USB 3.1 Gen1 / USB 3.0.
USB Type-C: эти порты могут быть совместимы со стандартами USB 3.1 Gen1 или USB 3.1 Gen2 и созданы для более новых устройств, например, смартфонов.
Видеовыход HDMI / DisplayPort: нужен только если вы планируете пользоваться интегрированной графикой. На дискретных видеокартах свои порты.
Аудиоразъемы: важны, если вы будете подключать аналоговые колонки или наушники.
Порты PS/2: позволяют подключать очень старые клавиатуры и мыши.
Thunderbolt 3: этот порт редко бывает встроенным в материнские платы, но некоторые из них поддерживают его установку в виде отдельной платы. Обеспечивает максимально быстрое подключение, до 40 Гб/с.

Возможно, по состоянию на 2021 год в портах USB 3.1 Gen2 или Type-C нет серьезной необходимости, но они позволят сделать отличный задел на будущее.

Создание основания материнской платы

Все начинается с печатной платы или печатной платы. Слои очень сложных кусочков стекловолокна укладываются / склеиваются вместе со смолой, образуя один сплошной слой.

Затем этот новый единственный слой стекловолокна будет покрыт слоем меди как с верхней, так и с нижней стороны. Затем поверх медного слоя наносится химическое вещество, называемое фоторезистом, светочувствительным материалом, который при воздействии света образует на печатной плате протравленный медью след.

После покрытия меди фоторезистом поверх нее наносится узор, покрывающий определенные части слоя, а затем вся пластина подвергается воздействию ультрафиолетового излучения. Затем плату промывают, чтобы удалить непокрытые части слоя меди, обнажая почти полную материнскую плату.

Когда все будет завершено, начинается собственно процесс производства материнской платы.

Материнские платы: процесс производствеа

Процесс производства материнской платы по сути разбит на четыре части:

Технология поверхностного монтажа (SMT)
DIP (двухрядный корпус)
Тестирование
Упаковка

Технология поверхностного монтажа (SMT)

Здесь к материнской плате припаиваются более мелкие компоненты.

Процесс начинается с того, что печатные платы укладываются в стопку и отправляются машиной одна за другой к усовершенствованному принтеру, который затем следует предварительно размеченному макету перед пайкой компонентов на место.

Материнские платы не отправляются прямо в DIP, потому что их нужно сначала проверить вручную, а затем поместить на встроенный тестер микросхем, чтобы убедиться, что заказанная печать точна. Если он проходит испытание, его путешествие продолжается.

DIP (двухрядный корпус)

Этот процесс начинается с того, что материнские платы помещаются в машину, в которой устанавливаются небольшие конденсаторы. После этого вручную монтируются более крупные компоненты, такие как 24-контактные разъемы и порты ввода / вывода.

Прежде чем материнская плата будет готова к тестированию, она должна пройти ручную проверку, чтобы убедиться, что компоненты установлены правильно.

После ручного осмотра они проходят через тепловую камеру, температура которой, как говорят, достигает 509 ° по Фаренгейту (265 ° Цельсия), чтобы укрепить недавно вставленные компоненты. После этого он будет готов к тестированию.

Тестирование

Тестирование действительно простое для понимания и, как всегда, важно для контроля качества. Все порты ввода-вывода, линии PCI Express и т

Д. Должны пройти серию тестов, прежде чем они будут помечены как готовые к упаковке.

Упаковка и распространение

Процесс упаковки и распространения — это то, где упаковываются кабели SATA, руководство, экран ввода-вывода, программа установки драйверов и почти все, что вы найдете внутри недавно купленной материнской платы.

Материнская плата здесь также будет упакована в антистатический пакет. На этом материнская плата наконец-то готова к распространению.

Разъем для установки чипсета

Чипсет (chipset), или набор системной логики, представляет собой связующий компонент платы, обеспечивающий совместную работу подсистем оперативной памяти, процессора, системы ввода-вывода и множества других. Чаще всего чипсет является комбинацией двух микросхем — северного и южного мостов (северный мост (1) — обеспечивает связь процессора с памятью, а также с графической шиной; южный мост (2) — контролирует работу дисковой подсистемы и отвечает за многочисленные интерфейсные разъемы), (см. изображение).

Северный (1) и южный (2) мосты, вид сверху (см. изображение).

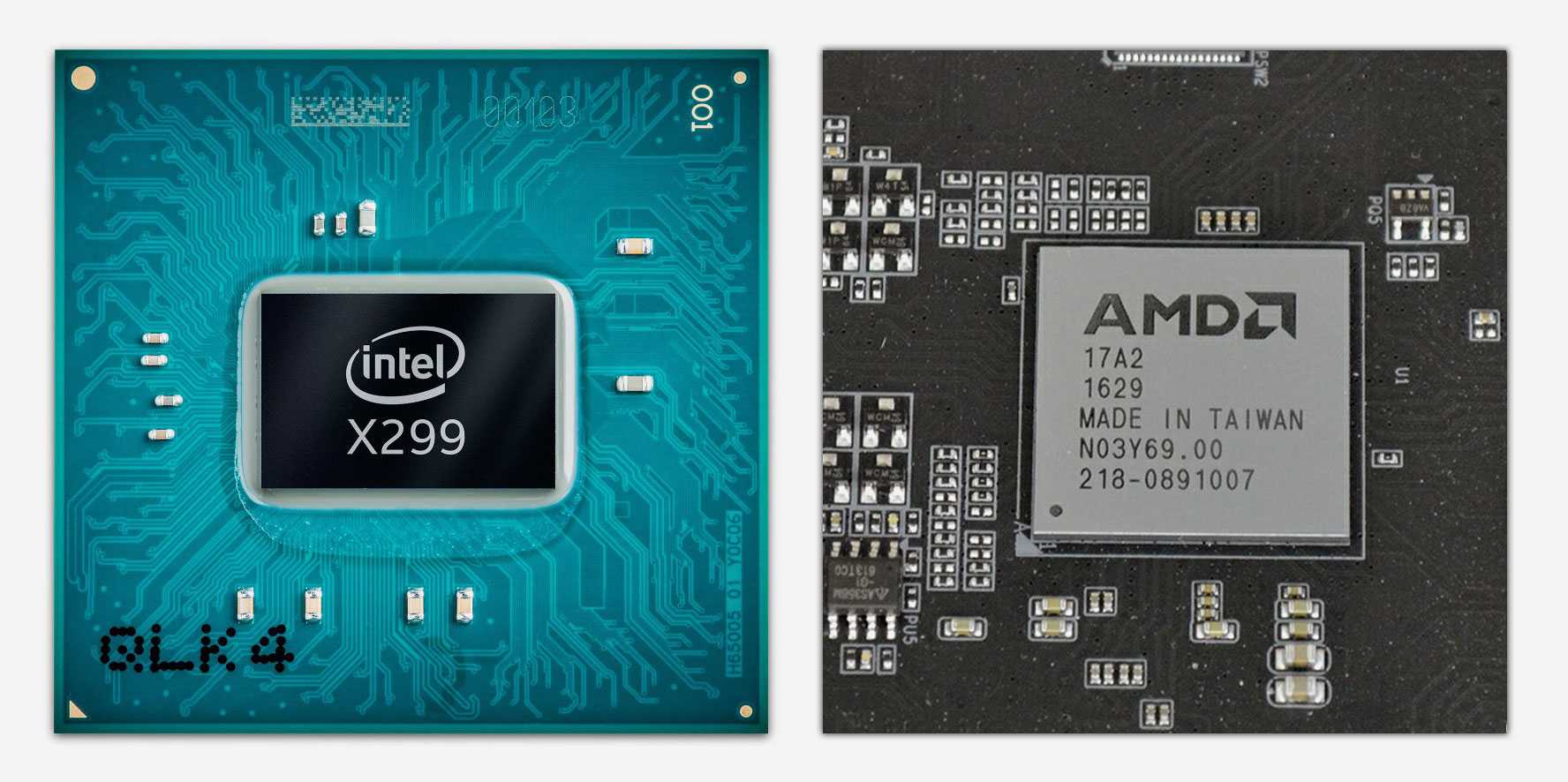

На данный момент на рынке представлены пять основных производителей чипсетов для материнских плат: Intel, AMD, NVIDIA, VIA Technologies и SIS.

Приводить все наборы системной логики (чипсетов) от всех производителей не имеет смысла, а вот указать наиболее ходовые и массовые (которые Вы можете встретить на прилавках магазинов), пожалуй, стоит.

Чипсеты Intel

Для массового пользователя: Z68, Н67, Р67 и Н61; чипсеты бизнес-серии Q67, Q65 и В65.

Чипсеты AMD

Для массового пользователя (северные мосты): 990FX, 990Х и 970. В паре с ними работают южные мосты: SB950 и SB850.

Как правильно выбрать материнскую плату

Когда требуется купить материнскую плату, сначала нужно решить вопрос, какой производитель предпочтительнее. Наиболее надежными считаются:

Производитель	Описание
ASUS	Один из самых известных производителей, который выпускает качественную продукцию. Среди нее не только материнские платы, но и периферия для ПК
GIGABYTE	Это компания, которая использует передовые технологии в своей продукции. Обычно эти материнские платы используют для создания игровых компьютеров или для решения сложных задач на промышленных или научных объектах
MSI	Выпускает не менее качественные изделия, чем у выше указанных производителей. Но продукция отличается большей доступностью
ASRock	Специализируется на изготовлении высокотехнологичных материнских плат, которые активно покупаются во всем мире

Но не только на производителя надо обращать внимание. Чтобы купить подходящую модель, стоит рассмотреть несколько этапов выбора оптимальной материнской платы

Выбор процессора

Это основная задача, потому что от него зависит мощность ПК и сам выбор платы. У каждого из них свой тип крепления. Сегодня чаще всего используются сокеты 1150 или 1151.

От выбора процессора зависит мощность ПК и модель платы

Выбор чипсета

Здесь все зависит от выбора процессора. Компания Intel использует следующие чипсеты:

H110 – бюджетный вариант, который не позволяет сильно разогнать процессор. Оптимальный вариант для большинства компьютеров.
B150/B250 – средний ценовой сегмент. В них можно вместить четыре слота ОЗУ.
Z170, Z270, X99 считаются наилучшими чипсетами для разгона процессора. Они позволяют выжать из них все для увеличения производительности железа.

Когда применяется процессор AMD, то стоит помнить о следующей классификации чипсетов:

A68H, A58, A55, A320, A300 – бюджетные виды, которые применяются на большинстве существующих ПК.
A88X, A85X, A78, A75, X370, X300, B350 созданы для разгона и их стоимость выше.

Изучение форм-фактора

Речь идет о размере платы. Здесь все стандартно:

Mini-DTX, Mini-ITX и mATX — модели маленького размера;
E-ATX и XL-ATX — больше, им требуются громоздкие системные блоки.

Размеры материнских плат

Исходя из этого параметра, можно понять, какой системный блок покупать.

Тип ОЗУ

Нельзя использовать оперативную память четвертого поколения, если плата поддерживает третье и наоборот. Второе поколение устарело и его сложно найти. ОЗУ третьего поколения еще часто где можно встретить, но предложений на рынке становится меньше. Поэтому, если есть возможность, лучше выбирать плату с поддержкой DDR4.

Количество HDD

Учитывая, что сегодня есть жесткие диски на несколько терабайт, многие используют только один HDD. Но для создания хранилищ требуется большое количество места. В зависимости от того, как планируется использовать ПК, надо понимать, сколько разъемов SATA потребуется. Если нужно отдавать много информации другим пользователям, лучше выбирать SATA 6Gb/s.

Выбор видеокарты

Не все видеокарты подходят к конкретно взятым платам. Необходимо смотреть, сколько слотов PCI-E и PCI используется. Если вставить несколько видеокарт, то производительность ПК возрастет.

Также нужно помнить про количество разъемов на задней панели ПК. Оно регулируется моделью платы. Понято, что хорошо, когда их много. Но не стоит покупать материнские платы, если их меньше шести, так как периферия подключается не через Wi-Fi, а проводным способом. Поэтому ее надо будет как-то подключать к ПК. А со временем ее количество может увеличиться. Так что, нужно учитывать все эти факторы во время выбора материнской платы. Можно приобрести и другие материнские платы. Часто на рынке появляются новые модели. Поэтому требуется внимательно изучать предложения перед принятием решения. Исходя из этого, можно выбрать оптимальный вариант.

Голосование за лучшую материнскую плату

Какую вы выбрали или посоветовали материнскую плату?

ASUS Prime H370-Plus

Сохраните результаты голосования, чтобы не забыть!

Чтобы увидеть результаты, вам необходимо проголосовать

Другие части материнской платы и их функции

ROM чип

VRM (модуль регулятора напряжения)

VRM состоит из полевых МОП-транзисторов и дросселей. Мы рассмотрим это подробнее ниже.

Что такое материнская плата?

Эта статья на самом деле не о том, что делают материнские платы, поэтому мы будем простыми. Материнская плата соединяет и передает сигналы периферийным устройствам, таким как клавиатура, мышь и монитор. То же самое можно сказать и о ваших компонентах, таких как ваш процессор, графический процессор, оперативная память и другие.

Материнская плата представляет собой большую печатную плату, а различные линии, которые вы видите, представляют собой встроенные медные дорожки. Эти медные дорожки отвечают за соединение ваших различных частей и позволяют общаться между ними.

Думайте о материнской плате как о оркестровом дирижере, соединяющем различные части в идеальной гармонии. На материнской плате вы можете ожидать увидеть стандартные компоненты, такие как конденсаторы, резисторы и VRM, которые управляют электрическим током.

Если вы все еще не понимаете этого, не волнуйтесь, мы собираемся более подробно остановиться на терминологии.

Недорогие системные платы

Это дешевые системные платы, которые используются для выполнения стандартных функций на компьютере. Их приобретают для работы или обучения. Они позволяют выполнять стандартные задачи, которые стоят перед пользователями. Но в профессиональной сфере их не рекомендуется использовать, если нужны очень мощные компьютеры.

№ 4. ASUS H110-R/C/SI

Это отличный вариант для тех, кто не может себе позволить использовать дорогие комплектующие, но кому необходим компьютер. Она расположена на четвертом месте рейтинга, так как с этой платой не получится создать действительно мощный ПК. Небольшая цена и высокое качество продукции делают данную модель весьма популярной сегодня. Пользователь получает современную плату, поддерживающую все типы процессоров от корпорации Intel. Сюда можно установить любой чип, который будет работать с аналогичной производительностью, что и на более дорогих моделях.

ASUS H110-R/C/SI

Характеристики:

LGA1151;
вид чипсета Intel H110;
ОЗУ 32 Гб DDR4;
установка до 4 SATA 6Gb/s;
1xPCI-E x16, 2xPCI-E x1;
10 USB выходов.

Плюсы

долговечность материнской платы;
поддержка всех чипов от компании Intel;
можно подключить SSD и USB носители;
невысокая цена.

Минусы

разъем для аудио не совсем неудобно расположен;
заточка под Intel и Celeron.

~~ASUS H110-R/C/SI~~

№ 3. ASRock H 110M-DGS R 3.0

На третьем месте находится еще одна бюджетная модель. Она оснащена двумя слотами для оперативной памяти четвертого поколения. Также есть слоты PCI-E. Выходы для видео могут работать только при наличии ядра графики. Эта модель позволяет решать большинство задач, которые стоят перед офисными сотрудниками. С ее помощью компьютер будет работать надежно. А небольшая стоимость позволяет сэкономить на приобретении необходимой материально-технической базы. Хотя, на создание суперкомпьютера тоже рассчитывать не стоит.

ASRock H 110M-DGS R 3.0

Характеристики:

DDR4 DIMM до 32 Гб;
чипсет Intel H110;
BIOS AMI с поддержкой UEFI;
поддержка PCI Express 2.0/3.0;
форм-фактор mATX;
LGA1151;
поддержка до 4 SATA 6Gb/s.

Плюсы

есть выход DVI для получения изображения высокого качества;
высокие характеристики позволяют использовать эту модель в течение длительного срока без необходимости замены или апгрейда;
поддержка ОЗУ четвертого поколения с частотой 2,13 МГц, что повышает скорость работы ПК;
SATA III 6 Гб/с и USB 3.0 для быстрого считывания информации;
охлаждение чипсета и транзисторов отдельной системой.

Минусы

нет интегрированного контроллера;
кажется хрупкой;
иногда подвисает BIOS.

№ 2. MSI H81M-E33

Эта модель по праву занимает второе место среди лидеров бюджетных моделей. Производители создали ее на базе сокета LGA 1150, что гарантирует возможность применения нескольких современных чипов. С ее помощью можно получить мощный компьютер. Форм-фактор Micro-ATX позволяет установить плату практически в любой корпус. Порт HDMI позволяет легко синхронизироваться с телевизором или другими устройствами.

MSI H81M-E33

Характеристики:

два слота памяти DDR3 DIMM;
форм-фактор mATX;
socket LGA 1150;
пассивное охлаждение;
чипсет Intel H81;
4 разъема для SATA 6Gb/s (2) и SATA 3Gb/s (2).

Плюсы

хорошее решение для бытового использования;
использование ОЗУ третьего поколения;
поддержка форматов 4K при синхронизации с телевизором;
высокоскоростные SATA слоты;
фирменная система выполнения материнской платы обеспечивает защиту слотов от электростатических зарядов, наводки отсутствуют.

Минусы

USB третьего поколения не поддерживается;
не поддерживает оперативную память последнего поколения.

~~MSI H81M-E33~~

№ 1. ASUS M5A78L-M LX3

Эта модель располагается на первом месте рейтинга бюджетных материнских плат и отлично подходит для работы или для дома. Производитель надежный, возможно получить достаточно мощный ПК, а с наличием товара на рынке нет проблем. Используя эту плату, легко работать на требовательных программах или устанавливать мощные игры. Большое количество USB слотов позволяет подключить одновременно до 8 устройств. При создании использовалось современное ядро с большими перспективами. Это модель HD 3 000. Она позволяет получать картинку в HD качестве. Также здесь достаточно слотов для жестких дисков, поэтому у пользователя не будет проблем с созданием хранилища.

ASUS M5A78L-M LX3

Характеристики:

Ethernet 1000 Мбит/с;
DDR3 DIMM максимум на 16 Гб;
EEC поддерживается;
форм-фактор mATX;
сокет AM3+;
чипсет AMD 760G;
графический чипсет ATI Radeon HD3000
до 4 SATA 3Gb/s.

Плюсы

низкая цена;
много USB слотов;
наличие ядра HD 3 000;
возможно разогнать чип.

Минусы

мост сильно греется;
хрупкая конструкция;
немного разъемов для ОЗУ.

Разновидности плат

Материнские платы, подходящие для одних и тех же процессоров и имеющие одинаковые чипсеты могут быть произведены в различных конструктивных вариантах исполнения. В первую очередь это касается их размеров. Существует понятие форм-фактора или типоразмера материнской платы; разберемся, что это такое.

Геометрические размеры платы имеют стандартные значения для унификации используемых системных блоков и различных периферийных устройств. Рассмотрим их подробнее:

EATX

Размер: 12 на 13 дюймов (305 на 300 мм).

Преимущественно применяется для серверного, т.н. «стоечного» исполнения. Однако, могут применяться и для ПК, в случае, если необходимо подключить несколько крупных устройств, например, видеокарт. Обладают максимальным набором периферийных устройств, однако их стоимость может на порядок превышать стоимость обычных материнок. Число больших слотов расширения, поддерживающих шину PCIE-16 – до 4.

Standard ATX

Размер: 12 на 9,6 дюймов (305 на 244 мм).

Обычные платы, использующиеся в большинстве современных ПК. Подходят для любых корпусов типа Tower. Число слотов расширения – до 3.

microATX

Размер: 9,6 на 9,6 дюймов (244 на 244 мм).

Урезанная версия ATX. Используют один слот расширения, имеют ограничение на количество портов USB. При этом они дешевле стандартных и потребляют меньше электроэнергии.

Mini-ITX

Размер: 6,7 на 6,7 дюймов (170 на 170 мм).

Специализированные платы для небольших системных блоков, преимущественно используемых для офисных решений. Слот расширения либо отсутствует, либо имеется его урезанная версия. Процессор встроен в материнку и не подлежит замене. Обладают очень низким энергопотреблением. Блок питания ограничивается мощностью в 100 Вт. Для сравнения, питание самой «лёгкой» платы microATX требует источника питания минимум 300 Вт.

Mini-STX

Размер: 5,7 на 5,5 дюймов (147 на 140 мм).

Также специализированные платы для микрокомпьютеров. Слотов расширения нет, однако, процессор может быть заменен. Видеосистема встроенная. Применяется преимущественно для офисных и мобильных решений.

Из чего состоит материнская плата

Разобравшись с предыдущими вопросами, время посмотреть из чего состоит материнка. И основными ее элементами можно назвать:

Сокет CPU. Это разъем для установки процессора. Физически воплощен в виде площадки с контактами, на которую устанавливается процессор, после чего прижимается специальным фиксатором

Тип сокета имеет важное значение при сборке компьютера, но об этом позже;

СлотыPCI Express – разъемы для подключения комплектующих к ПК. Это могут быть: видео, сетевые, звуковые карты, Wi-Fi модули, SSD накопители и т.п.;

Слоты под ОЗУ – сюда вы устанавливаете планки оперативной памяти;

SATA разъемы — служат для подключения жестких дисков, SSDнакопителей или привода оптических дисков;

Чипсет — это микросхема или группа микросхем, обеспечивающая обмен данными между процессором, оперативной памятью, устройствами хранения данных, а также периферией и другим оборудованием.На материнской плате может быть воплощён в виде северного и южного мостов, либо только южного моста;

Микросхема BIOS и батарейка питания CMOS памяти

В этой микросхеме хранится прошивка BIOS (EFI) – набор микропрограмм, работающих с аппаратурой компьютера. В CMOS хранятся настройки BIOS, а для того чтобы они не сбивались когда вы выключаете компьютер (данная память энергозависима), используется специальная батарейка, которая ее питает;

Внешние разъемы — как правило это USB разъемы, VGA и HDMI выходы для вывода изображения на монитор, Ethernet разъем для подключения интернета, а также аудио входы/выходы для подключения колонок и микрофона;

Разъемы питания. Собственно, как сама материнка – процессор и система охлаждения также требуют питания;
Гнезда подключения USB разъемов с корпуса ПК. Сюда же можно отнести контакты для подключения PC спикера, кнопки питания и индикатора работы ЖД, расположенных на одной из панелей системного блока.

В принципе это основной набор который можно встретить на типичной материнской плате, но также необходимо помнить, что у разных производителей и моделей он может отличаться, поэтому переходим к следующему пункту.

Чипсет материнской платы

У каждой материнской платы есть свой собственный процессор, который управляет всеми подключаемыми к ней устройствами и называется чипсетом. От чипсета зависит функциональность материнской платы и он выбирается в зависимости от назначения компьютера.

3.1. Разработчики чипсетов

Чипсеты для современных материнских плат разрабатывают две компании: Intel и AMD.

Если вы выбрали процессор Intel, то материнская плата должна быть на чипсете Intel, если AMD – на чипсете AMD.

3.2. Чипсеты Intel

К основным потребительским, но уже устаревающим чипсетам Intel, относятся следующие:

H410 – для офисных ПК
B460/H470 – мультимедийных и игровых ПК
Z490 – для мощных игровых и профессиональных ПК
X299 – для сверхмощных профессиональных ПК

Им на смену пришли более современные чипсеты с поддержкой процессоров 11-го поколения:

H510 – для офисных ПК
B560/H570 – для мультимедийных и игровых ПК
Z590 – для мощных игровых и профессиональных ПК

Для большинства компьютеров подойдут материнки на чипсетах B460/B470 и B560/H570

В чипсетах H больше линий PCI-E, чем в чипсетах B, что важно только при установке более двух видеокарт или нескольких сверхбыстрых SSD PCI-E. Так что для обычного пользователя между ними нет никакой разницы

Чипсеты Z имеют еще больше линий PCI-E, чем чипсеты H, позволяют разгонять процессоры с индексом «K», поддерживают память с частотой выше 2666 МГц и объединение от 2 до 5 дисков в RAID массив. Они больше подходят для мощных игровых и профессиональных ПК.

Материнки на чипсетах X299 нужны только для сверхмощных и дорогих профессиональных ПК с процессорами на сокете 2066 (об этом мы поговорим ниже).

3.3. Чипсеты AMD

К основным современным чипсетам AMD относятся следующие.

A520 – для офисных и мультимедийных ПК
B550 – для игровых и профессиональных ПК
X570 – для энтузиастов
X399 – для очень мощных профессиональных ПК

Чипсет A520 не имеет возможности разгона процессора, в то время как у B550 такая функциональность есть. X570 в довесок оснащен большим количеством линий PCI-E для установки нескольких видеокарт и расширенными возможностями по разгону. Ну а X399 предназначен для профессиональных процессоров на сокете TR4.

3.4. Чем отличаются чипсеты

Чипсеты имеют массу отличий, но нас интересует только их условное разделение по назначению, чтобы подобрать материнскую плату соответствующую назначению компьютера.

Остальные параметры чипсетов нас не интересуют, так как мы будем ориентироваться на параметры конкретной материнской платы. После выбора чипсета под ваши нужды, можно начинать выбирать материнскую плату, исходя из ее характеристик и разъемов.

Подключение мозга к компьютеру

В центральной части схемы мы видим компонент, имеющий обозначение LGA1150. Так называется сокет, предназначенный для подключения многих процессоров Intel. Буквы LGA обозначают Land Grid Array – это популярная технология корпусировки процессоров и других чипов.

Системы LGA имеют множество маленьких выводов на материнской плате или в сокете для обеспечения питания процессора и его контакта с другими узлами компьютера. На фото ниже хорошо виден этот массив контактных выводов (пинов).

Металлическая рамка служит для равномерного прижимания процессора, но сейчас она нам мешает рассматривать пины, так что мы её пока уберём.

Желающие могут подсчитать количество пинов и убедиться, что их 1150. Цифровое значение в маркировке сокета LGA1150 означает именно количество выводов. В другой статье мы подробно рассмотрим разъёмы для процессоров, а пока просто отметим, что материнские платы оснащаются разными сокетами, с разным количеством пинов – для разных корпусов процессоров.

В целом, чем производительнее процессор (с точки зрения количества ядер, объема кэш-памяти и т.д.), тем больше потребуется контактных выводов. Бо́льшая часть этих пинов используется для обмена данными со следующей важнейшей частью материнской платы.

Чипсет. Северный и южный мосты

Чипсет (ChipSet — набор микросхем) — основа материнской платы, представляет собой одну или несколько микросхем, специально разработанных для обеспечения взаимодействия центрального процессора (CPU — Central Processing Unit) со всеми другими компонентами компьютера. Чипсет определяет, какой процессор может работать на данной материнской плате, тип, организацию и максимальный объем используемой оперативной памяти (некоторые современные модели процессоров имеют встроенные контроллеры памяти), сколько и какие внешние устройства можно подключить к компьютеру.

Разработкой чипсетов для материнских плат занимаются компании: Intel, NVIDIА, AMD, VIА и SIS.

Чаще всего чипсет состоит из 2 интегральных микросхем, называемых северным и южным мостами. В процессе эволюции компьютерной схемотехники разработчики пришли к следующей структуре: процессор, затем идет связующее звено или «мост», обеспечивающий работу процессора с оперативной памятью (RAM) и каналом PCIe — «Северный мост », а дальше блок контроллеров интерфейсов дисковых систем, последовательных и параллельных портов, PCI-шины, USB, FireWire -«Южный мост ».

Характерной особенностью северного моста является высокая (по сравнению с южным мостом) скорость обработки данных и обеспечения выполнения большинства вычислений самим процессором. Поэтому на нем смонтировано дополнительное охлаждение: пассивный радиатор или радиатор с активным охлаждением в виде небольшого вентилятора.

Южный мост контролирует работу более медленных устройств, подключение которых происходит с использованием интерфейсов IDE, SATA, USB, LAN, Embeded Audio, PCI, PCIe, обеспечивая возможность передачи из них информации к северному мосту. Южный мост также обеспечивает нормальную работу микросхемы BIOS.

Ранее связь северного и южного мостов выполнялся путем интерфейса PCI на смену которой пришла шина Direct Media Interface (DMI) — последовательная шина, разработанная фирмой Intel для соединения южного моста с северным. Впервые DMI использована в чипсетах семейства Intel 915 с южным мостом ICH6 в 2004 году. Пропускная способность шины DMI первого поколения составляет 2 ГБ/сек, что значительно выше, чем пропускная способность шины Hub Link (266 МБ/сек) (пришла на смену PCI), которая используется для связи между северным и южным мостами в чипсетах Intel 815/845/848/850/865/875. Вместе с этим, полоса пропускания 2 ГБ/сек (по 1 ГБ/сек в каждом направлении) делится с другими устройствами (например, PCI Express x1, PCI, HD Audio, жесткие диски).

В материнских платах для процессоров с разъемом LGA 1155 (то есть для Core i3, Core i5 и некоторых серий Core i7 и Xeon) и со встроенным контроллером памяти, DMI используется для подключения чипсета (PCH) непосредственно к процессору. (Серверные процессоры серии Core i7 для LGA 1366 подсоединяются к чипсета через шину QPI).

Форм-фактор материнской платы

Форм-фактором называется физический размер материнской платы. Основными форм-факторами материнских плат являются: ATX, MicroATX (mATX) и Mini-ITX.

ATX (305×244 мм) – полноразмерный формат материнской платы, является оптимальным для стационарного компьютера, имеет наибольшее количество слотов, устанавливается в корпуса ATX.

MicroATX (244×244 мм) – уменьшенный формат материнской платы, имеет меньшее количество слотов, устанавливается как в полноразмерные (ATX) корпуса, так и в более компактные корпуса (mATX).

Mini-ITX (170×170 мм) – сверх компактные материнские платы для сборки очень маленьких ПК в соответствующих корпусах. Следует учитывать, что такие системы имеют ряд ограничений по размеру компонентов и охлаждению.

Существуют и другие менее распространенные форм-факторы материнских плат.

Другие части материнской платы и их функции

ROM чип

VRM (модуль регулятора напряжения)

Другие части материнской платы и их функции

ROM Chip

VRM (модуль регулятора напряжения)

Новые процессоры Intel и платформа

Процессоры Intel 8-го поколения, количество ядер и потоков

Порты

Создание основания материнской платы

Материнские платы: процесс производствеа

Технология поверхностного монтажа (SMT)

DIP (двухрядный корпус)

Тестирование

Упаковка и распространение

Разъем для установки чипсета

Как правильно выбрать материнскую плату

Выбор процессора

Выбор чипсета

Изучение форм-фактора

Тип ОЗУ

Количество HDD

Выбор видеокарты

Голосование за лучшую материнскую плату

ASUS Prime H370-Plus

Другие части материнской платы и их функции

ROM чип

VRM (модуль регулятора напряжения)

Что такое материнская плата?

Недорогие системные платы

№ 4. ASUS H110-R/C/SI

№ 3. ASRock H 110M-DGS R 3.0

№ 2. MSI H81M-E33

№ 1. ASUS M5A78L-M LX3

Разновидности плат

EATX

Standard ATX

microATX

Mini-ITX

Mini-STX

Из чего состоит материнская плата

Чипсет материнской платы

3.1. Разработчики чипсетов

3.2. Чипсеты Intel

3.3. Чипсеты AMD

3.4. Чем отличаются чипсеты

Подключение мозга к компьютеру

Чипсет. Северный и южный мосты

Рекомендуемые материнские платы

Форм-фактор материнской платы
